Tipo de producto	Lente intercambiable para cámara digital
Marca	Panasonic
Modelo	Lumix HX1025LP (LEICA DG VARIO-SUMMILUX 10-25mm F1.7 ASPH.)
Montura	Micro Four Thirds
Distancia focal	10-25 mm (equivalente 35 mm: 20-50 mm)
Apertura máxima	F1.7
Apertura mínima	F16
Construcción óptica	17 elementos en 12 grupos (3 asféricos, 4 ED, 1 UHR)
Ángulos de visión	94° (gran angular) a (teleobjetivo)
Distancia mínima de enfoque	0,28 m (0,92 pies)
Ampliación máxima	0,14× (equivalente 35 mm: 0,28×)
Estabilizador de imagen	No
Diámetro del filtro	77 mm
Diámetro máximo	87,6 mm (3,4 pulgadas)
Longitud total	128 mm (5,0 pulgadas)
Peso	690 g (1,52 lb)
Resistencia al polvo y salpicaduras	Sí (con junta de goma)
Temperatura de funcionamiento	-10°C a 40°C (14°F a 104°F)
Humedad admisible	10% a 80%
Garantía	1 año (piezas y mano de obra, Canadá)
Accesorios incluidos	Estuche, parasol, tapa de objetivo, tapa trasera
Limpieza recomendada	Paño suave y seco; evitar disolventes

Preguntas frecuentes - Lumix HX1025LP PANASONIC

¿Cómo instalar la lente en un cuerpo?

Apague la cámara, retire la tapa trasera, alinee la marca de montaje del objetivo con la del cuerpo, luego gire el objetivo en sentido horario hasta que encaje. Consulte el manual de la cámara para obtener más detalles.

¿Cómo cambiar entre el enfoque automático (AF) y manual (MF)?

Deslice el anillo de enfoque hacia adelante o hacia atrás. Si la cámara está configurada en MF, el funcionamiento sigue siendo manual independientemente de la posición del anillo.

¿Es necesario el parasol?

El parasol reduce la luz parásita y protege el objetivo. Se puede fijar en posición normal o invertida para el transporte. Se recomienda retirarlo al usar el flash para evitar bloquear la luz.

¿Es compatible este objetivo con todos los cuerpos Micro Four Thirds?

Sí, es compatible con todas las cámaras digitales de montura Micro Four Thirds. No se puede montar en monturas Four Thirds (Cuatro Tercios).

¿Por qué se escucha un clic o ruido de movimiento durante el uso?

Este ruido proviene del movimiento de las lentes y del diafragma al enfocar o hacer zoom. Es normal y no constituye una avería.

¿Cómo limpiar el objetivo de forma segura?

Use un paño suave y seco que no suelte pelusa. No use nunca disolventes como benceno, diluyente, alcohol o detergentes domésticos. Si hay suciedad persistente, sople suavemente para eliminar las partículas antes de limpiar.

¿Qué es la resistencia al polvo y a las salpicaduras?

El objetivo está diseñado para resistir polvo y salpicaduras gracias a una junta de goma en la montura. Esto no garantiza un sellado completo; evite exponerlo a chorros de agua o entornos extremos. Seque inmediatamente cualquier líquido.

¿Cuál es la garantía de este objetivo?

La garantía limitada de Panasonic Canadá cubre defectos de materiales y mano de obra durante 1 año a partir de la fecha de compra. No cubre desgaste normal, daños estéticos o accidentes. Conserve su recibo.

¿Puedo usar filtros con este objetivo?

Sí, se pueden montar filtros de diámetro 77 mm. La tapa del objetivo y el parasol se pueden instalar sobre el filtro. El uso de múltiples filtros puede causar viñeteado. No use lentes de conversión o adaptadores no compatibles.

¿Cómo guardar el objetivo cuando no se usa?

Coloque la tapa del objetivo y la tapa trasera para proteger las superficies ópticas. Guárdelo en un lugar seco, alejado de la luz solar directa, temperaturas extremas y humedad. Por períodos prolongados, use un deshidratante (gel de sílice) y verifique el estado antes de volver a usarlo.

MANUAL DE USUARIO Lumix HX1025LP PANASONIC

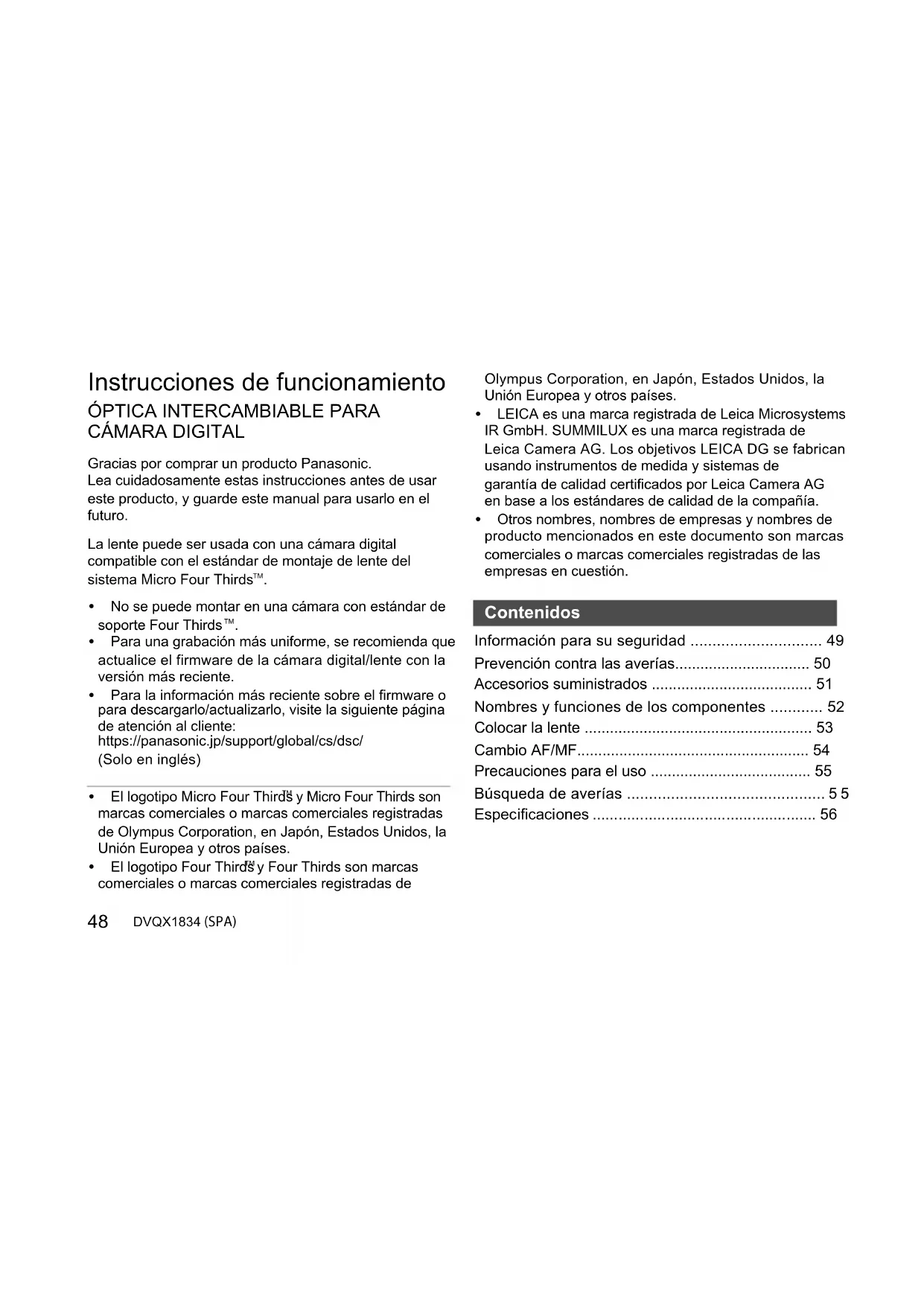

Instrucciones de funcionamiento: ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL

Gracias por comprar un producto Panasonic. Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro.

La lente puede ser usada con una cámara digital compatible con el estándar de montaje de lente del sistema Micro Four Thirds™.

• No se puede montar en una cámara con estándar de soporte Four Thirds™.
• Para una grabación más uniforme, se recomienda que actualice el firmware de la cámara digital/lente con la versión más reciente.
• Para la información más reciente sobre el firmware o para descargarlo/actualizarlo, visite la siguiente página de atención al cliente: https://panasonic.jp/support/global/cs/dsc/ (Solo en inglés)
• El logotipo Micro Four Thirds y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• El logotipo Four Thirds y Four Thirds son marcas comerciales o marcas comerciales registradas de

Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

• LEICA es una marca registrada de Leica Microsystems IR GmbH. SUMMILUX es una marca registrada de Leica Camera AG. Los objetivos LEICA DG se fabrican utilizando instrumentos de medida y sistemas de garantía de calidad certificados por Leica Camera AG en base a los estándares de calidad de la compañía.
• Otros nombres, nombres de empresas y nombres de productos mencionados en este documento son marcas comerciales o marcas comerciales registradas de las empresas en cuestión.

Contenidos

Información para su seguridad 49 Prevención contra las averías 50 Accesorios suministrados 51 Nombres y funciones de los componentes 52 Colocar la lente 53 Cambio AF/MF 54 Precauciones para el uso 55 Búsqueda de averías 55 Especificaciones 56

Información para su seguridad

Mantenga la institución lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, videojuegos, transmisores de radio, líneas de alto voltaje, etc.).

• No utilice la cámara cerca de teléfonos móviles, ya que hacerlo puede producir ruido que afecte negativamente a las imágenes y al sonido.
• Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

LO SIGUIENTE SOLO SE APLICA EN LOS EE. UU. Nota FCC:

Este equipo se ensayó y se encontró que cumple con los límites de un dispositivo digital de la Clase B, de acuerdo con la Parte 15 de las Reglas FCC. Dichos límites se han previsto para proporcionar una protección razonable contra las interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede radiar frecuencias de radio y, si no se instala y no se utiliza según dichas instrucciones, puede causar interferencias dañinas en las comunicaciones de radio. Sin embargo, no hay ninguna garantía de que dichas interferencias no puedan ocurrir en instalaciones especiales. Si este equipo no causa interferencias dañinas a la recepción de radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se anima al usuario a intentar corregir la interferencia por medio de una o más de las medidas a continuación:

Vuelva a orientar o colocar la antena receptora. - Aumente el espacio de separación entre el equipo y el receptor. - Conecte el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor. - Llame al concesionario o a un técnico especializado de radio/televisores.

Aviso de FCC: - Cualquier cambio o modificación no autorizada en este equipo anularía la autoridad del usuario para operar este dispositivo.

Este dispositivo cumple con la Parte 15 de las Reglas FCC. Su funcionamiento está sujeto a las dos condiciones a continuación: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo tiene que aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Declaración de conformidad del proveedor

Nombre comercial: Panasonic

Modelo N: H-X1025

Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos, llévelos a

los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, ayudará a preservar valiosos recursos y a prevenir posibles efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

Manipulación de la lente

• Al utilizar esta lente, tenga cuidado de no dejarla caer, golpearla o aplicar una fuerza excesiva sobre

ella. Hacerlo podría causar un mal funcionamiento o daños en la lente y la cámara digital.

• Cuando haya suciedad (agua, aceite y huellas dactilares, etc.) en la superficie de la lente, puede que las imágenes se vean afectadas. Limpie suavemente la superficie de la lente con un paño suave y seco antes y después de grabar.
• Cuando la lente no está en uso, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partículas se acumulen en la lente o entren en ella.
• Para proteger los puntos de contacto de la lente (A), no haga lo siguiente, ya que podría causar un mal funcionamiento.
• Tocar los puntos de contacto de la lente.
• Dejar que los puntos de contacto de la lente se ensucien.
• Colocar la lente con la superficie de montaje hacia abajo.

Resistencia al polvo y a las salpicaduras

• La resistencia al polvo y a las salpicaduras de la lente no evitará por completo la entrada de polvo o gotas de agua. Tome las siguientes precauciones para un rendimiento satisfactorio de resistencia al polvo y a las salpicaduras. Si la lente no funciona

correctamente, consulte con su distribuidor o con Panasonic.

• Monte la lente en una cámara digital que sea resistente al polvo y a las salpicaduras.
• Al colocar o quitar la lente, ponga cuidado de que materiales extraños como arena, polvo o gotas de agua no se adhieran a la lente o entren en la goma de montaje, los puntos de contacto, la cámara digital y la lente.
• Si la lente queda expuesta a gotas de agua u otros líquidos, séquela con un paño suave y seco.
• Para mejorar la resistencia al polvo y a las salpicaduras de la lente, en la montura se usa una goma de montaje de la lente.
• La goma de montaje de la lente deja marcas de roce en la montura de la cámara digital, pero esto no afecta al desempeño.
• Para obtener información sobre cómo cambiar la goma de montaje de la lente, póngase en contacto con Panasonic.

Condensación (cuando las lentes están empañadas)

• La condensación se produce cuando la temperatura ambiente o la humedad cambia. Tenga cuidado con la condensación, ya que puede provocar manchas y moho en la lente y producirse un mal funcionamiento.
• Si se produce condensación, apague la cámara digital y déjela aprox. 2 horas. La neblina desaparecerá naturalmente cuando la temperatura de la cámara digital se aproxime a la temperatura ambiente.
• La apariencia y las especificaciones de los productos descritos en este documento pueden diferir de los productos reales comprados debido a mejoras posteriores.

Accesorios suministrados

Antes de usar el producto, compruebe que estén suministrados todos los accesorios.

Números de producto correctos a partir de mayo de

1 Estuche de la lente 2 Visera del objetivo 3 Tapa de la lente 4 Tapa trasera de la lente

• Acoplado a la lente al momento de la compra.

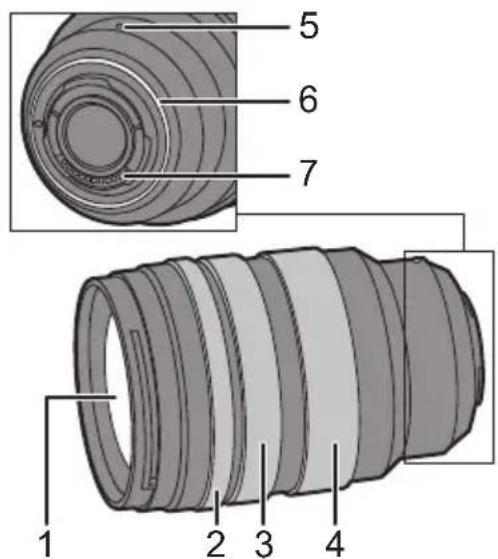

Nombres y unidades de los componentes

1 Superficie del objetivo 2 Anillo de apertura (sin clic)

Ajusta el valor de apertura cuando ajuste la cámara digital en el modo AE con prioridad a la apertura o en el modo de exposición manual.

• Puede ajustar el valor de apertura en la cámara digital si ajusta el anillo de apertura en la posición [A].

3 Anillo del enfoque

Alternar entre AF (enfoque automático) y MF (enfoque manual) deslizando el anillo de enfoque hacia delante o hacia atrás. (→ 54) Gire el anillo de enfoque para enfocar cuando esté en MF.

4 Anillo de zoom

Hace zoom hasta teleobjetivo o gran angular.

5 Marca para ajustar la lente 6 Goma de montaje de la lente 7 Punto de contacto

Nota

• Al grabar con el flash de la cámara digital, podría producirse viñeteado en los bordes de la pantalla. Se recomienda usar el panel de gran angular en un flash externo.
• Puede haber diferencias en el enfoque cuando se usa el zoom antes del enfoque. Enfoque de nuevo.
• Si el sonido del funcionamiento del AF le molesta durante la grabación de video, se recomienda ajustar en MF.
• La abertura se puede ajustar con el anillo de apertura solo cuando se une al objetivo una cámara digital Panasonic. (A partir de mayo de 2019)

Colocar la lente

Para obtener información sobre cómo colocar la lente, consulte las instrucciones de funcionamiento de su cámara digital.

• Coloque la lente después de apagar la cámara digital.
• Coloque la lente cuando quite la tapa trasera de la lente.
• Después de quitar la lente de la cámara digital, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partes se acumulen en la lente.

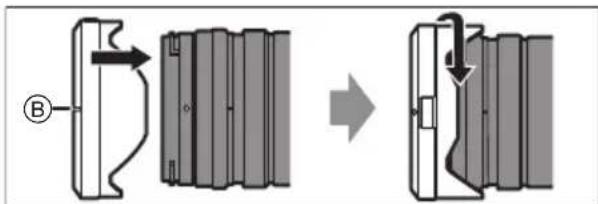

Unión de la visera del objetivo

Sostenga la cubierta de la lente con sus dedos colocados como se muestra en la imagen.

• No sostenga la cubierta de la lente de forma que pueda doblarla o torcerla.

1. Alinee la marca (▲) en la visera de la lente con la marca en el extremo de la lente. 2. Gire el parasol en la dirección de la flecha para alinear la marca (●) del parasol con la marca en el extremo de la lente. Monte el parasol girándolo hasta que haga clic.

Cómo desmontar un parasol

Mientras presiona el botón del parasol (⊙), gire el parasol en la dirección de la flecha y retírelo.

Nota

• Cuando transporte la cámara, puede colocar la visera de la lente en la dirección inversa. 1. Quite la visera de la lente. 2. Alinee la marca (▲) en la visera de la lente con la marca en el extremo de la lente. 3. Monte el parasol girándolo en la dirección de la flecha hasta que haga clic.

• Se recomienda retirar la visera de la lente al realizar fotografías con flash, ya que la visera de la lente puede bloquear la luz del flash.
• Para evitar que la lente se caiga, nunca debe transportarla simplemente sujetando la visera de la lente.

Notas sobre el uso de filtros

• Se puede colocar la tapa de la lente o la visera de la lente con el filtro ya puesto.
• Si se colocan varios filtros simultáneamente, puede producirse viñeteado en las imágenes grabadas.
• No es posible colocar en la parte frontal de la lente, y utilizar en combinación con ella, excepto el elemento que no sea un filtro, como una lente de conversión o un adaptador. La lente podrá dañarse si se colocan tales objetos.

Cambio AF/MF

Cambie AF/MF deslizando el anillo de enfoque hacia delante o hacia atrás (mecanismo de embrague de enfoque).

• Cuando la cámara digital se ajusta en MF, funciona en MF independientemente de la posición del anillo de enfoque.
• Compruebe la indicación de longitud cuando utilice MF. Utilícela como guía para enfocar.

Precauciones para el uso

• No rocíe la lente con insecticidas o productos químicos volátiles.
• Si dichas sustancias caen en el objetivo, estas pueden dañarlo o hacer desconchar su barniz.
• No apunte con el objetivo al sol u otras fuentes de luz intensa.
• Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería.
• No la utilice si va a tocar directamente la lente a bajas temperaturas durante un período de tiempo prolongado.
• En lugares fríos (entornos por debajo de 0 °C (32 °F), como las pistas de esquí), el contacto directo prolongado con los componentes metálicos de la lente puede provocar lesiones en la piel. Utilice guantes o algo similar cuando utilice la lente durante períodos prolongados.
• Al limpiar, limpie ligeramente con un paño suave y seco que no produzca polvo.
• No utilice disolventes como gasolina, diluyentes, alcohol, detergentes para cocina, etc., ya que podrían causar problemas como la deformación de la carcasa o el desprendimiento del revestimiento.
• No utilice toallitas con productos químicos.
• No mantenga productos de goma, PVC o materiales similares en contacto directo con la lente durante un largo periodo. No desarme ni altere este producto.
• Cuando la lente no se vaya a usar durante un periodo de tiempo prolongado, se recomienda guardarla con

un desecante (gel de sílice).

• Compruebe todas las partes antes de comenzar a grabar cuando no haya usado la lente durante un periodo de tiempo prolongado.
• Evite usar o guardar la lente en cualquiera de las siguientes ubicaciones, ya que esto podría causar problemas en el funcionamiento o fallas:
• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano
• En ubicaciones con altas temperaturas y altos niveles de humedad o cambios bruscos de temperatura y humedad
• En lugares arenosos o polvorientos
• Donde haya llamas
• Cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua pueda dañar la lente
• Donde haya vibraciones dentro de un vehículo
• Consulte además las instrucciones de funcionamiento de la webcam digital.

Búsqueda de averías

Cuando se enciende o apaga la cámara digital o cuando se sacude la lente, se oye un sonido de traqueteo.

Hay un sonido que proviene de la lente cuando se toman imágenes.

• Este es el sonido de la lente moviéndose y de la operación de apertura. No se trata de un funcionamiento defectuoso.

Especificaciones

Las espécificaciones estánsujetasacambiospara la的最佳 del rendimiento. ÓPTICA INTERCABIABLE PARACAMARA DIGITAL "LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH."

Montura

Montaje Micro Four Thirds

Longitud focal

f=10mm a 25mm (lgual a una)camara depellicula de35mm:de 20mm a 50mm)

Estructura de la lente

17elementos en 12grupos (3lentes asféricas,4lentesED,1lente UHR)

Tipo de abertura

9aspas de diafragma/Diafragma deapertura circular

Apertura maximizinga

F1.7

Valor de abertura minimumo

F16

Ángulo visual

94°(Gran angular)a 47°(Teleobjetivo)

En la distancia del enfoque

0,28m(0,92pies)a∞(desedela lineadeferencia deldistancia deenfoque)

Máxima ampliación de laImagen

0,14× (Igual a una*camera depellicula de 35 mm:0,28×)

Estabilizador optico de laImagen

No

Diámetro del filtro

77 mm

Diámetro máximo

Ø87,6 mm (3,4")

Longitud total

Aproximamente 128 mm (5,0") (desde la punta de la lente en hasta elazo base del montaje de la lente)

Masa

Aproximamente 690 g (1,52 lb)

Resistencia al polvo y a las salpicaduras

Sí

Temperatura de funcionaimiento recommendada

-10 °C a 40 °C (14 °F a 104 °F)

Humedad relativa admisible

10%RH a 80%RH
