製品タイプ	デジタルカメラ用交換レンズ
ブランド	パナソニック
モデル	ルミックス HX1025E (LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH.)
マウント	マイクロフォーサーズ
焦点距離	10-25 mm（35mm判換算：20-50 mm）
最大絞り	F1.7
最小絞り	F16
光学構成	17群12枚（非球面3枚、ED4枚、UHR1枚）
絞り羽根	9枚羽根、円形絞り
画角	94°（広角）～47°（望遠）
最短撮影距離	0.28 m
最大撮影倍率	0.14倍（35mm判換算：0.28倍）
手ブレ補正	なし
フィルター径	77 mm
最大径	Ø87.6 mm
全長	約128 mm（マウントベースから先端まで）
質量	約690 g
防塵・防滴	対応
動作温度	-10℃～40℃
対応湿度	10%～80%
主な機能	絞りリング（クリックなし）、AF/MF切り替え可能なフォーカスリング、ズームリング、脱着可能なレンズフード
付属品	レンズケース、レンズフード、レンズキャップ、レンズリアキャップ
お手入れ・クリーニング	柔らかい乾いた布で拭いてください。溶剤は使用しないでください。
安全上の注意	強い光源にさらさないでください。化学薬品を噴霧しないでください。
保証期間（カナダ）	部品・工賃含め1年間

よくある質問 - Lumix HX1025E PANASONIC

このレンズのマウントは何ですか？

このレンズはマイクロフォーサーズマウントを使用しています。フォーサーズマウントのカメラには装着できません。

このレンズはフラッシュを使用できますか？

はい、ただし画像の隅にケラレが生じることがあります。ワイドパネル付きの外部フラッシュを使用し、必要に応じてレンズフードを取り外すことをお勧めします。

レンズ表面の掃除方法は？

柔らかい乾いた布で優しく拭いてください。ベンゼン、シンナー、アルコール、台所用洗剤などの溶剤はコーティングを傷める可能性があるため使用しないでください。

レンズに結露が生じた場合はどうすればよいですか？

カメラの電源を切り、室温で約2時間放置してください。温度が安定すると自然に結露は消えます。

このレンズは防塵・防滴仕様ですか？

はい、マウント部にゴムシーリングを施し、防塵・防滴に対応しています。ただし、完全な防水を保証するものではありません。

AFとMFの切り替え方法は？

フォーカスリングを前後にスライドさせて切り替えます（クラッチ機構）。MFモードではリングで手動フォーカスが可能です。

最短撮影距離は？

最短撮影距離は0.28 m（基準線より）です。

このレンズにフィルターは使えますか？

はい、77 mm径のフィルターが使用可能です。フィルター装着時でもレンズキャップやレンズフードの取り付けが可能です。複数のフィルターを重ねるとケラレが生じることがあります。

レンズからカチカチ音がする場合は？

電源オン/オフ時やズーム時にカチカチという音や動く音がするのは正常です。これはレンズや絞りの動作によるもので、故障ではありません。

レンズフードの取り付け方法は？

レンズフードのマークをレンズ先端のマークに合わせ、カチッと音がするまで回してください。取り外す際は、レンズフードのボタンを押しながら逆方向に回してください。

使用説明書 Lumix HX1025E PANASONIC

このたびは、八木二和製品をお買い上げいただき、まことにありがとうございます。

• 取扱説明書をよくお読みいただき、正しく安全にお使いください。

本レンズは、マイクロフォーサーズシステムのレンズマウント規格に準拠したデジタルカメラに取り付けて使うことができます。

• フォーサーズ規格のカメラには装着できません。より快適な撮影のために、デジタルカメラ/レンズのファームウェアを最新のバージョンにすることをお勧めします。
• ファームウェアの最新情報やダウンロード、更新方法については、下記サポートサイトをご覧ください。https://panasonic.jp/support/dsc/
• マイクロフォーサーズ™及びマイクロフォーサーズロゴマークは、オリンパス（株）の日本・米国・EU・その他各国の商標または登録商標です。
• フォーサーズ™ 及びフォーサーズロゴマークは、オリンパス（株）の日本・米国・EU・その他各国の商標または登録商標です。
• LEICAはライカカメラAGの登録商標です。SUMMILUXはライカカメラAGの商標です。本製品はライカカメラAGの品質基準に基づき、ライカカメラAGが認定した測定機器と品質保証により確認されています。
• その他、本書に記載されている各種名称、会社名、商品名は、各社の商標または登録商標です。

目次

「安全上のご注意」を必ずお読みください（3～5ページ）

6 付属品 7 各部の名前と動き 8 19 AF/MFの切り換え 10 使用上の注意 11 故障かな？と思ったら 11 仕様 12 CLUB Panasonicご愛用者登録のご案内 13 保証とアフターサービス 14

安全上ご注意

必ずお守りください

人の危害、財産の損害を防止するために、必ずお守りいただくことを説明いたします。

「死亡及び重傷を負うおそれがある内容」です。

注意

「軽傷を負うことや、財産の損害が発生するおそれがある内容」です。

■ 禁止

してはいけない内容です。

実行してくださいという内容です。

警告

デジタルカメラに取り付けて使用中に異常・故障が発生したときには直ちに使用を中止する

• 煙が出た、異常な音がする
• 映像が出ない
• 内部に水や異物が入った

そのまま使うと火災・感電の原因になります。

・電源を切り、販売店にご相談ください。

安全上ご注意（必ずお守りください）

警告

内部に金属物や水などの液体を入れないでください。

火災・感電・故障の原因になります。

・機器の近くに水などの液体の入った容器や金属物を置かないでください。・特にお子様にはご注意ください。

太陽や強い光源にレンズを向けたり、のぞいたりしないでください。

太陽や強い光源に向けると、集光作用により周囲の燃えやすいものを発火させたり、内部部品が破損するなど、火災・故障の原因になります。また、のぞくと失明につながることがあります。

• 必ず、付属のレンズサイドとレンズリアサイドを付け、太陽光が直接当たらないようにしてください。

注意

レンズの上に重い物を載せたり、乗ったりしないでください。

倒れたり落下したりすると、製品の故障の原因になります。

また、外装ケースが変形し、内部部品が破損すると、故障の原因になることがあります。

レンズが外れて落下すると、製品の故障の原因になることがあります。

注意

油煙や湯気の当たるところ、湿気やほこりの多いところに置かない

電気が油や水分、ほこりを伝わり、火災・感電の原因になることがあります。

低温下で長時間、直接触れて使用しないでください。寒冷地（例えば0℃以下の環境）で本機の金属部に長時間、直接触れていると、皮膚に傷害を起こす原因になることがあります。

デジタルカメラに取り付けて、電源を入れたまま長時間、直接触れて使用しないでください。

本機の温度の高い部分に長時間、直接触れていると、低温やけどの原因になることがあります。

・長時間ご使用の場合は、三脚をご使用ください。*血流状態が悪い人（血管障害、血液循環不良、糖尿病、強い圧迫を受けている人）や皮膚感覚が弱い人は、低温やけどになりやすい傾向があります。

・長時間ご使用の場合は、手袋などをご使用ください。

• デジタルカメラの取扱説明書「安全上のご注意」も併せてお読みください。

ご使用の前に

■レンズの取扱について

• レンズ表面の汚れ（水、油、指紋等）が画像に影響を及ぼすことがあります。撮影前と撮影後に、レンズの表面を乾いた柔らかい布で軽く拭いてください。・ほこりやごみの付着、侵入を防ぐため、使用しないときは、
• LENSの接点を保護するため、以下のことに注意してください。故障の原因になります。
• LENSの接点に触らないでください。
• 156 接点部は 20 30
• LENS取付部を下にして置かないでください。

防塵・防滴に配慮してください。

• 本レンズの防塵・防滴構造は、ほこりや水滴の侵入を完全に防ぐものではありません。防塵・防滴性能を満足させるには、次の注意事項をお守りください。正常に動作しない場合は、お買い上げの販売店または修理相談窓口（→15）にお問い合わせください。
• 防塵・防滴対応のデジタルカメラに取り付けてください。

本レンズは、防塵・防滴性能の向上のため、マウント部にレンズマウントゴムを使用しています。

• デジタルカメラのマウント部分にレンズマウントゴムの跡が付いても、性能には問題はありません。

露付き（レンズが曇るとき）

• 露付きは、温度差や湿度差によって起こります。レンズの汚れ、かび、故障の発生原因になるため、注意してください。
• 露付きが起こった場合、デジタルカメラの電源を切り、2時間ほどそのままにしてください。周囲の温度になじむと、自然に曇りが取れます。

・本製品の使用、または故障に起因する直接的、間接的な損害については、当社は一切の責任を負いかねますので、あらかじめご了承ください。・本書の説明と製品の外観および仕様は、改良のため実際とは異なる場合があります。

付属品

付属品を確認してください。・記載の品番は2019年5月現在のものです。変更することがあります。□ LINSZPO-DVPY1015Z □ 豪斯弗-DVZE1036Z

• お買い上げ時は、レンズに装着されています。・包装材料は商品を取り出した後、適切に処理してください。

Panasonic Store

付属品は販売店またはURLを参照してください。

パナソニックの家電製品直販「パナソニックストア」

詳しくは「パナソニックストア」のサイトをご覧ください。

http://jp.store.panasonic.com/

各部の名前と働き

1 LENS面

2 絞りリング（クリックレス）

デジタルカメラを絞り優先AEモードまたはマニュアル露出モードにしたときに、絞り値を設定してください。

• 絞りリングの位置を[A]に合わせると、デジタルカメラ側で絞り値を設定できます。

3 フォーカスリング

フォーカスリングを前後にスライドして、AF（オートフォーカス）/MF（マニュアルフォーカス）を切り換えることができます。

MFのときはフォーカスリングを回して、ピントを合わせます。

4 ズームリング

望遠または広角にズームします。

5 レンズ取り付けマーク

6 レンズマウント

7 接点

ご注意

・デジタルカメラのフラッシュを使用して撮影すると、画面の周辺部にケラレが現れる場合があります。外部フラッシュの使用をお勧めします。 - ピントを合わせた後にズーム操作をした場合は、ピントに誤差が生じることがあります。ピントを合わせ直してください。 - 動画撮影時にAFの動作音が気になる場合は、MFにて撮影することをお勧めします。 - 絞りリングによる絞り設定操作は、当社製デジタルカメラを装着した場合のみ有効です（2019年5月現在）。

レンズの取り付け方

レンズの取り付けについては、デジタルカメラの取り扱い説明書をお読みください。

・デジタルカメラの電源を切ってから、取り付けてください。 - レンズリアキャップを取り外してから、デジタルカメラに取り付けてください。 - デジタルカメラから取り外す際は、ほこりやゴミなどの付着、侵入を防いでください。

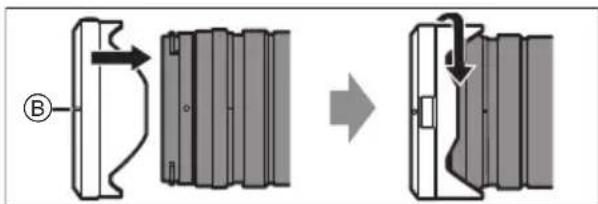

■ レンズフードを取り付ける

図のように指を添えてレンズフードを持ってください。

1 レンズフードの指標（A）とレンズ先端の指標を合わせる

2 レンズフードを矢印の方向に回し、レンズフードの指標（B）と、レンズ先端の指標を合わせる

「カチッ」と音がするまで回して取り付ける

• 持ち運ぶときは、レンズフードを逆向きに取り付けることができます。 1 レンズフードを取り外す 2 レンズフードの指標を合わせる 3 レンズフードを矢印の方向に「カチッ」と音がするまで回す

• フラッシュ撮影時は、ケラレを防止するため、レンズフードを取り外して使用してください。
• レンズの落下を防ぐため、レンズフードだけを持って、レンズを持ち運ばないでください。

■ フィルター使用時のお知らせ

• フィルターを付けたまま、レンズフードを取り付けることができます。
• 複数のフィルターを同時に取り付けると、撮影画像にケラレが現れる場合があります。
• フィルター以外のコンバーターやアダプター類をレンズ前面に取り付けて使用しないでください。取り付けると故障の原因となります。

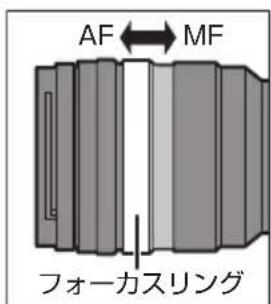

AF/MFの切り換え

• カメラをMFに設定した場合、フォーカスリングの位置にかかわらず、MF動作いたします。
• MF時は、距離表示を確認しながらご使用ください。

使用上の注意

殺虫剤及び揮発性のものをレンズにかけないでください。外装ケースが変質し、塗装がはがれる恐れがあります。また、太陽や強い光源を直接レンズに向けないでください。集光作用により、火災・故障の原因となることがあります。

• 低温下で長時間、レンズに直接触れないようにしてください。
• 寒冷地（スキー場などの0℃以下の環境）で本機の金属部に長時間、直接触れると皮膚に傷害を起こす原因となることがあります。長時間使用の場合は、手袋などの着用をお願いします。
• お手入れの際は、ほこりの出にくい乾いた柔らかい布で軽く拭いてください。
• ベンジン、シンナー、アルコール、台所用洗剤、各種溶剤は、外装ケースが変質し、塗装がはがれる恐れがありますので、使用しないでください。
• 化学雑巾は使用しないでください。
• ゴム製品やビニール製品を長時間接触させたままにしないでください。
• 分解や改造をしないでください。長期間使用しない場合は、乾燥剤（シリカゲル）と一緒に保管することをお勧めします。

長期間使用しない場合は、撮影前に各部を点検してから使用してください。以下のような場所でレンズを使用または保管しないでください。動作不良や故障の原因となります。

• 直射日光の下や夏の海岸など
• 高温多湿、または温度・湿度の変化が激しい場所 - 砂やほこりの多い場所
• 火気の場所
• 冷暖房機、加湿器の近く
• 水に濡れやすい場所
• 振動のある場所 - 自動車の中

デジタルカメラの取扱説明書も併せてお読みください。

故障かな？と思ったら

デジタルカメラの電源を入れたり切ったりしたとき、またはレンズを振ったときに「カタカタ」という音がする

撮影するときに、レンズから音がする

これはレンズ移動や絞り動作の音です。故障ではありません。

仕様

その仕様は、性能向上のために変更されることがあります。

デジタルカメラ用交換レンズ(LEICA DG VARIO-SUMMILUX 10-25 mm/F1.7 ASPH.)

マウCNT マイクロシャーダスマウCNT
焦点距離	f=10 mm~25 mm(35 mm フィルム力メラ換算:20 mm~50 mm)
レンズ構成	12群17枚(非球面レンズ3枚、EDレンズ4枚、UHRレンズ1枚)
絞り形式 9枚羽根 内形虹彩絞り
開放絞り	F1.7
最小絞り値	F16
画角	94°(W端時)~47°(T端時)
摄影範围 0.28 m~∞ (撮影面からら)
最大撮影倍率	0.14×(35 mm フィルム力メ拉換算:0.28×)
手トレ補正 なし
フィルタ一经	77 mm
最大径	∅87.6 mm
全長	約128 mm(レンズ先端からレンズマウCNT基準面いたします)
質量 約690 g
防しぃ防滴 あり
推奨使用温度	-10℃~40℃
許容相对湿度 10%RH~80%RH

CLUB Panasonicご愛用者登録のご案内

このたびは、パナソニック商品をお買い上げいただき、まことにありがとうございます。

さて、弊社はより良い商品とサービスを顧客に提供できるよう、商品をご購入の方にご愛用者登録をお願いしております。

ぜひ、この機会にご愛用者登録をお願いいたします。

• 皆様の貴重なご意見を、製品の開発や改善の参考とさせていただきたいと思いますので、アンケートにもご協力いただけますようお願い申し上げます。

ご登録特典	1	● 〢 産宅の家電商品、消耗品情報が一元管理いたします！
ご登録特典	2	● 登録商品に閲するお知らせやサポト情報を入手いたします！
ご登録特典	3	● 登録すると抽選で商品券のはんだ当たる！

登録手順：

下記のいずれかを選んでください。

- パソコンからの登録方法

次のアドレスにアクセスしてください。

http://club.panasonic.jp/aiyo/

携帯電話からの登録方法

• QRコードを使ってアクセスする場合

• URLを入力してアクセスする場合

http://club.panasonic.jp/aiyo/

• QRコードは（株）デンソーウェーブの登録商標です。

お問い合わせ先：

CLUB Panasonic事務局([e-mail])

保証とアフターサービス（よくお読みください）

使い方・お手入れ・修理などは

■ まず、お買い求めの先にご相談ください。

この説明書をよくお読みのうえ、直らないときは、お買い上げ日と下記の内容をご連絡ください。

製品名 德ジタルカメラ用交換レンズ

品番 H-X1025

故障の状況 你能的は具体的に

● 保証期間中は、保証書の規定に従ってお買い上げの販売店が修理をさせていただきますので、製品に保証書を添えてご持参ください。

● 保証期間終了後は、診断をして修理可能な場合はご要望に応じて修理させていただきます。

※ 修理料金は次の内容で構成いたします。

技術料 診断・修理・調整・点検などの費用

部品代 部品および補助材料代

出張料 技術者を派遣する費用

※ 補修用性能部品の保有期間

8年

当社は、そのデジタルカメラ用交換レンズの補修用性能部品（製品の機能を維持するための部品）を、製造打ち切り後8年間保有いたします。

修理や贈答品などでお困りの場合は、次の窓口にご相談ください。

・掲載履歴及び動画の視聴は無料ですが、通信料金はお客様のご負担となります。（パケット定額制に未加入の場合、高額になる可能性があります） ・使用回線（IP電話やひかり電話など）によっては、回線の混雑時に数分で切れる場合があります。 ・上記のURLはお使いの携帯電話等で、正しく表示されない場合があります。

【ご相談窓口におけるお客様の個人情報の取り扱いについて】

株式会社おはぎ関連会社は、お客様の個人情報を相談対応及び修理対応に利用させていただき、ご相談内容は録音させていただきます。

0.14倍（35mmフィルムカメラ換算：0.28倍）

光学式手ブレ補正

なし

フィルター径

77mm

最大径

87.6mm

全長

T525-8520 滋賀県草津市野路東2丁目3番1-1号
