MANUAL DE USUARIO 970 Extreme4 ASROCK

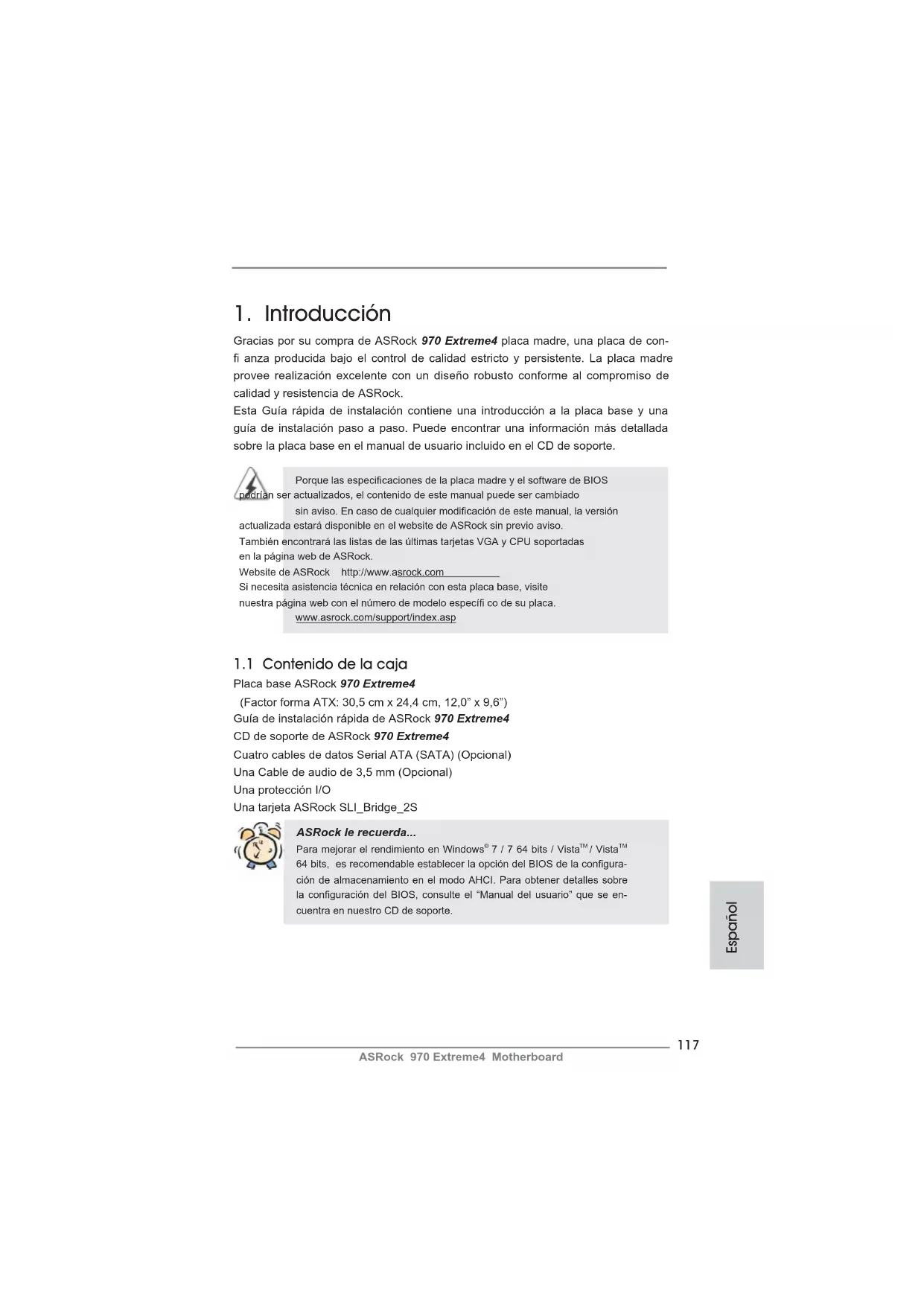

Gracias por su compra de ASRock 970 Extreme4 placa madre, una placa de con- fi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte. Porque las especifi caciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modifi cación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específi co de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock 970 Extreme4 (Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”) Guía de instalación rápida de ASRock 970 Extreme4 CD de soporte de ASRock 970 Extreme4 Cuatro cables de datos Serial ATA (SATA) (Opcional) Una Cable de audio de 3,5 mm (Opcional) Una protección I/O Una tarjeta ASRock SLI_Bridge_2S ASRock le recuerda... Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la confi gura- ción de almacenamiento en el modo AHCI. Para obtener detalles sobre la confi guración del BIOS, consulte el “Manual del usuario” que se en- cuentra en nuestro CD de soporte. Español118 ASRock 970 Extreme4 Motherboard

Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6” - Todo diseño de Capacitor Sólido (condensadores de polímero conductor de alta calidad 100% fabricados en Japón) Procesador - Compatibilidad con procesadores con conector AM3+ - Compatibilidad con procesadores con conector AM3: procesador AMD Phenom

II X6 / X4 / X3 / X2 (excepto 920 / 940) / Athlon II X4 / X3 / X2 / Sempron - Compatible con CPU de ocho núcleo - Con soporte UCC (Unlock CPU Core) (vea ATENCIÓN 1) - Diseño de fases de potencia V4 + 1 - Compatible con CPU de hasta 140W - Con soporte para tecnología Cool ‘n’ Quiet

de AMD - FSB 2600 MHz (5.2 GT/s) - Admite tecnología de aumento de velocidad liberada (vea ATENCIÓN 2) - Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0) Chipset - North Bridge: AMD 970 - South Bridge: AMD SB950 Memoria - Soporte de Tecnología de Memoria de Doble Canal (ver ATENCIÓN 3) - 4 x DDR3 DIMM slots - Apoya DDR3 2000(OC)/1866(OC)/1800(OC)/1600(OC)/1333 /1066/800 non-ECC, memoria de un-buffered (vea ATENCIÓN 4) - Máxima capacidad de la memoria del sistema: 32GB (vea ATENCIÓN 5) Ranuras de - 3 x ranuras PCI Express 2.0 x16 Expansión (PCIE2/PCIE4: única a x16 (PCIE2) o x8 (PCIE4), o doble a x8 (PCIE2) o x8 (PCIE4); PCIE5 : modo x4) mode o dobles en modo x8 / x8; PCIE5: modo x4) - 2 x ranura PCI Express 2.0 x1 - 2 x ranuras PCI - Soporta AMD

- Compatible con NVIDIA

Audio - 7.1 CH HD Audio con Protección de Contenido (Realtek ALC892 Audio Codec) - Compatible con audio Blu-ray de alta calidad Español119 ASRock 970 Extreme4 Motherboard Español LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Soporta Wake-On-LAN - Admite detección de conexión de cable LAN - Compatible con Ethernet 802.3az de bajo consumo energético - Admite PXE Entrada/Salida I/O Panel de Panel - 1 x puerto de ratón PS/2 Trasero - 1 x puerto de teclado PS/2 - 1 x puerto de salida coaxial SPDIF - 1 x puerto de salida óptica SPDIF - 4 x puertos USB 2.0 predeterminados - 2 x puertos USB 3.0 predeterminados - 1 x Conector eSATA3 - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ ENLACE y LED de VELOCIDAD) - 1 x puerto IEEE 1394 - 1 x conmutador de borrado de memoria CMOS - Conexión de audio: Altavoz lateral / Altavoz trasero / Central/Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 6) SATA3 - 5 x conectores SATA3 de 6,0 Gb/s con chip AMD SB950 compatibles con funciones RAID (RAID 0, RAID 1, RAID 0+1, JBOD y RAID 5), NCQ, AHCI y de “conexión en caliente” compatibles con funciones NCQ, AHCI y de “conexión en caliente” USB 3.0 - 2 x puertos USB 3.0 traseros de ASMedia ASM1042, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 1 x cabecera USB 3.0 delantera (compatible con 2 puertos USB 3.0) de ASMedia ASM1042, compatible con USB 1.0/ 2.0/3.0 de hasta 5 GB/s Conectores - 5 x conexiones SATA3, admiten una velocidad de transferencia de datos de hasta 6,0Gb/s - 1 x Cabezal de Módulo Infrarrojos - 1 x Base de conexiones del módulo de infrarrojos para el consumidor - 1 x En-tête de port COM - 1 x cabecera IEEE 1394 - 1 x cabecera HDMI_SPDIF120 ASRock 970 Extreme4 Motherboard - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentacion - 24-pin cabezal de alimentación ATX - 8-pin conector de ATX 12V power - Conector de audio de panel frontal - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) - 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales) - 1 x Dr. Debug (indicador LED de avería de 7 segmentos) Conmutador - 1 x conmutador de borrado de memoria CMOS con rápido indicador LED - 1 x conmutador de encendido con indicador LED - 1 x conmutador de reinicio con indicador LED BIOS - 32Mb AMI BIOS legal UEFI AMI compatible con GUI - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free setup” - Soporta SMBIOS 2.3.1 - Múltiple ajuste de CPU, VCCM, NB, SB Voltage CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión de prueba), Prueba de CyberLink MediaEspresso 6.5 Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 7) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 8) - ASRock APP Charger (vea ATENCIÓN 9) - Tecnología de activación y desactivación de la reproducción de ASRock (vea ATENCIÓN 10) - ASRock XFast USB (vea ATENCIÓN 11) - Ampli cador Híbrido: - Stepless control de frecuencia de CPU (vea ATENCIÓN 12) - ASRock U-COP (vea ATENCIÓN 13) - Protección de Falla de Inicio (B.F.G..) - Turbo UCC Monitor Hardware - Sensibilidad a la temperatura del procesador - Sensibilidad a la temperatura de la placa madre - Taquimetros de los ventiladores del procesador y del CPU / chasis / alimentacion - Ventilador silencioso para procesador Español121 ASRock 970 Extreme4 Motherboard ATENCIÓN!

1. La función ASRock UCC (Unlock CPU Core, desbloquear núcleo la CPU)

simplifica la activación de una CPU AMD. Con sólo activar la opción “Unlock CPU Core” (desbloquear núcleo la CPU) en el UEFI, es posible desbloquear el núcleo de CPU adicional y disfrutar de un aumento de rendimiento instantáneo. La activación de la función UCC permite elevar la potencia de una CPU de doble o triple núcleo a un nivel equivalente al de una CPU de cuádruple núcleo y, en el caso de algunas CPUs, entre ellas las CPUs de cuádruple núcleo, aumentar el tamaño de la memoria caché L3 hasta 6 MB, lo cual le permitirá disfrutar de una CPU de mayor rendimiento a un precio más económico. Recuerde que la función UCC sólo es compatible con CPUs AM3/AM3+ y que, además, no todas las CPUs AM3/AM3+ admiten esta función debido a que el núcleo oculto de algunas CPUs puede provocar errores de funcionamiento.

2. Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacio- nado” en la página 40 para obtener detalles.

3. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 126 para su correcta instalación. ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velo- cidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. - Control de ajuste de la velocidad del ventilador de la CPU y el chasis - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits Certifi caciones - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) (vea ATENCIÓN 14)

• Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com Español122 ASRock 970 Extreme4 Motherboard

4. Que la velocidad de memoria de 2000/1866/1800/1600 MHz se admita o

no se admita, depende de la con guración AM3/AM3+ Procesador que adopte. Si desea adoptar el módulo de memoria DDR3 1866/1800/1600 en esta placa base, consulte la lista de compatibilidad de memorias en nuestro sitio Web para obtener los módulos de memoria compatibles. Sitio Web de ASRock: http://www.asrock.com

5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe dicha limitación.

6. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.

7. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, control de ventiladores, función de aumento de la velocidad del reloj, DNA OC y IES. La función de supervisión de hardware, muestra las prin- cipales lecturas del sistema. La función de control de los ventiladores, muestra la velocidad y la temperatura de los ventiladores y permite ajustarlas. La función de aumento de la velocidad del reloj, permite au- mentar la frecuencia de la CPU para conseguir un rendimiento óptimo del sistema. La función DNA OC permite guardar la con guración OC como un per l y compartirla con sus amigos. Después, sus amistados pueden cargar el perfi l OC en sus propios sistemas para obtener la misma con guración OC. En el protector de energía inteligente (IES, In- telligent Energy Saver), el regulador de voltaje puede reducir el número de fases de salida para mejorar la e ciencia cuando los núcleos de la CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite nuestro sitio Web para obtener los procedimientos de funcionamiento de ASRock Extreme Tuning Utility (AXTU). Sitio Web de ASRock: http://www.asrock.com

8. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her- ramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de con guración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad ash USB, unidad de disco exible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco exible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad ash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12. Español123 ASRock 970 Extreme4 Motherboard

9. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspen- dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/Ap- pCharger/index.asp

10. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

11. La tecnología de activación y desactivación de la reproducción de AS-

Rock permite a los usuarios disfrutar de una excelente experiencia de audio de los dispositivos de audio portátiles, como por ejemplo reproduc- tores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está apagado (o en el modo ACPI S5)! Esta placa base también proporciona un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el entorno de cálculo más práctico.

12. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re- comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

13. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conec- tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

14. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la ali- mentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cum- pla con la directiva EuP debe satisfacer el estándar, es decir, la e ciencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimen- tación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles. Español124 ASRock 970 Extreme4 Motherboard

Esta placa base tiene un factor de forma ATX (12,0 pulgadas x 9,6 pulgadas, 30,5 cm. x 24,4 cm). Antes de instalar la placa base, estudie la con guración de su cha- sis para asegurarse de que la placa base cabe en él. Precaución de Pre-instalación Tenga en cuenta las precauciones siguientes antes de instalar los componentes de la placa base o cambiar cualquier con guración de la placa base.

1. Desconecte el cable de electricidad antes de tocar cualquier

2. Para prevenir daño del componente de la placa madre por

electricidad estástica, NUNCA ponga su placa madre di- rectamente sobre la alfombra y otros por el estilo. Póngase la pulsera anti-estástica o toquelo a cualquier objecto de tierra, por ejémplo como el cabinete de su computador, para liberar cualquiera carga estástica.

3. Tome componentes por la margen y no toque los ICs.

4. Ponga cualquier componente deslocalizado sobre la bolsa

anti-estástica que viene con la placa madre.

5. Al colocar los tornillos en sus agujeros para jar la placa

madre en el chasis, no los apriete demasiado. Eso podría dañar la placa madre. Antes de instalar o extraer cualquier componente, asegúrese de que la alimentación está desactivada o de que el cable de alimentación está desconectado de la fuente de alimentación. Si no lo hace podría provocar serios daños en la placa base, los periféricos y/o componentes. Español125 ASRock 970 Extreme4 Motherboard

2.1 Instalación de Procesador

Paso 1. Desbloquee el zócalo arrastrando la palanca hacia afuera y hacia arriba en un ángulo de 90

Paso 2. Coloque la CPU directamente arriba del conector de manera que la esquina de la CPU con el triángulo dorado corresponda con la esquina del conector que tiene un triángulo pequeño. Paso 3. Coloque cuidosamente el CPU en el zócalo. El CPU se encaja al zócalo a una sola orientación. No esfuerce el CPU en el zócalo para prevenir encorvados de los pins del CPU. Si no puede encajar el CPU, examine su orientación o examine si los pins están ya encorvados. Paso 4. Encierre el zócalo bajando la palanca.

2.2 Instalación del Ventilador y el Radiador de la CPU

Después de instalar la CPU en esta placa base, es necesario instalar un radiador y un ventilador más grandes para disipar el calor. También necesitará pulverizar grasa pasta térmica entre la CPU y el radiador para mejorar la disipación de calor. Asegúrese de que la CPU y el radiador se encuentran colocados con seguridad y hacen buen contacto entre sí. Conecte entonces el ventilador de la CPU al conector CPU FAN (CPU_FAN1, consulte Página 2, N. 4 o CPU_FAN2, consulte Página 2, N. 3). Para realizar la instalación correctamente, consulte el manual de instrucciones del ventilador de la CPU y el radiador. PASO 1: Levante la Palanca del Zócalo PASO 2 / PASO 3: Encaje el Triángulo Dorado de la CPU Con el Triángulo Pequeño de la Esquina del Zócalo PASO 4: Apriete Hacia Abajo y Blo- quee La Palanca del Zócalo Español Palanca levan-tada 90°Triángulo Dorado de la CPUTriángulo Pequeño en la Esquina del Zócalo126 ASRock 970 Extreme4 Motherboard

2.3 Instalación de Memoria

La placa 970 Extreme4 ofrece cuatro ranuras DIMM DDR3 de 240 pines, y soporta Tecnología de Memoria de Doble Canal. Para la confi guración de doble canal, necesitará instalar siempre pares DIMM DDR3 idénticos (de la misma marca, velocidad, tamaño y tipo) en las ranuras del mismo color. En otras palabras, tendrá que instalar pares DDR3 DIMM de Doble Canal A (DDR3_A1 y DDR3_B1; Ranu- ras Azul; consulte la p. 2 N. 7) o pares idénticos DDR3 DIMM en el Doble Canal B (DDR3_A2 y DDR3_B2; Ranuras Blanco; consulte p.2 N.8), de modo que pueda activarse la Tecnología de Memoria de Doble Canal. Esta placa base también le permite instalar cuatro DIMMs DDR3 para confi guración de doble canal. Esta placa base también permite instalar cuatro módulos DDR3 DIMM para confi guraciones de doble canal, siempre que instale módulos DDR3 DIMM idénticos en las cuatro ranuras. Puede consultar la tabla de confi guración de memoria de doble canal que se muestra a continuación. Confi guraciones de Memoria de Doble Canal DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Ranura (Ranura (Ranura (Ranura Azul) Blanco) Azul) Blanco) (1) Populada - Populada - (2) - Populada - Populada (3) Populada Populada Populada Populada

• Para la confi guración (3), instale DIMM DDR3 idénticas en las cuatro ranuras.

1. Por favor, instale el módulo de memoria en la ranura blanca (DDR3_

A2 o DDR3_B2) para que se le asigne la máxima prioridad.

2. Si quiere instalar dos módulos de memoria, para una compatibili-

dad y fi abilidad óptimas, se recomienda que los instale en las ranu- ras del mismo color. En otras palabras, instálelas en las ranuras azul (DDR3_A1 y DDR3_B1), o en las ranuras blanco (DDR3_A2 y DDR3_B2).

3. Si se instalan sólo un módulo de memoria o tres módulos de me-

moria en las ranuras DIMM DDR3 de esta placa base, no será po- sible activar la Tecnología de Memoria de Doble Canal.

4. Si un par de módulos de memoria NO está instalado en el mismo

“Canal Doble”, por ejemplo, al instalar un par de módulos de me- moria en DDR3_A1 y DDR3_A2, no será posible activar la Tec- nología de Memoria de Doble Canal.

5. No se permite instalar módulos DDR o DDR2 en la ranura DDR3;

si lo hace, esta placa base y los módulos DIMM pueden resultar Español127 ASRock 970 Extreme4 Motherboard Instalación de una DIMM Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema. Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la ranura de memoria. Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura. DIMM ajusta solamente en una dirección. Si fuerza la DIMM en la ranura con una orientación incorrecta, provocará daños permanentes en la placa base y en la DIMM. Paso 3. Inserte la DIMM con fi rmeza dentro de la ranura hasta que los clips de sujeción de ambos lados queden completamente introducidos en su sitio y la DIMM se haya asentado apropiadamente. dañados.

Express) La placa madre 970 Extreme4 cuenta con 2 ranuras PCI y 5 ranuras PCI Express. Ranura PCI: Para instalar tarjetas de expansión que tienen 32-bit Interface PCI. Ranura PCI Express: La ranura PCIE1 / PCIE3 (ranura PCIE x1, Bianco) se utiliza con tarjetas PCI Express con ancho de banda x1, como las tarjetas Gigabit LAN, SATA2. La ranura PCIE2 / PCIE4 (ranura PCIE x16, Azul) se utiliza con tar- jetas PCI Express con ancho de banda x16, o para instalar tarjetas gráfi cas PCI Express compatibles con la función CrossFireX

Instalación de Tarjetas de Expansión Paso 1. Antes de instalar la tarjeta de expansión, asegúrese de que la fuente de alimentación está apagada o el cable de alimentación desconectado. Lea la documentación que acompaña a la tarjeta de expansión y realice las confi guraciones de hardware necesarias para la tarjeta antes de iniciar la instalación. Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar. Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje fi rmemente la tarjeta en la ranura. Paso 4. Asegure la tarjeta con tornillos. Paso 5. Asegure la tarjeta al chasis con tornillos. Paso 6. Vuelva a colocar la tapa de sistema.

1. Si desea instalar sólo una tarjeta PCI Express VGA en esta placa base,

instálela en la ranura PCIE2.

2. En el modo CrossFireX

, instale tarjetas gráfi cas PCI Express x16 en las ranuras PCIE2 y PCIE4. Ambas ranuras, por tanto, funcionarán con un ancho de banda de x8.

3. En el modo CrossFireX

de 3 vías, instale tarjetas gráfi cas PCI Express x16 en las ranuras PCIE2, PCIE4 y PCIE5. La ranuras PCIE2 y PCIE4, por tanto, funcionarán con un ancho de banda de x8, mientras que las ranura PCIE5 funcionará con un ancho de banda x4.

4. Conecte un ventilador de chasis al conector de ventilador de chasis de la

placa base (CHA_FAN1, CHA_FAN2 o CHA_FAN3) para fomentar la refrigeración del entorno si desea utilizar varias tarjetas gráfi cas. Español129 ASRock 970 Extreme4 Motherboard

2.5 Manual de uso de SLI

Esta placa base es compatible con las tecnologías NVIDIA

(interfaz de en- lace escalable), que le permitirán instalar hasta dos tarjetas gráfi cas PCI Express x16 idénticas. En la actualidad, la tecnología NVIDIA

es compatible con sistemas operativos Windows

64-bit / XP / XP 64-bit. Por favor, siga los procedimientos de instalación de la página 17 para conocer las instrucciones detalladas.

2.6 Manual de uso de CrossFireX

Esta placa base es compatible con las tecnologías CrossFireX

. La tecnología CrossFireX

ofrece los medios más avanzados disponibles destinados a combinar varias unidades de procesado gráfi co (GPU) de alto rendimiento en un único PC. Combinando una amplia gama de modos de funcionamiento diferentes con un diseño de software inteligente y un innovador mecanismo de interconexión, CrossFireX

le permitirá disfrutar del nivel de rendimiento más alto posible y las imágenes de mayor calidad en cualquier aplicación 3D. Actualmente, CrossFireX

es compatible con los sistemas opera- tivos Windows

es compatible únicamente con el sistema operativo Windows

/ 7. Consulte el sitio web de AMD si desea obtener más información acerca de las actualizaciones de los controladores de AMD

. Por favor, siga los procedimientos de instalación de la página 20 para conocer las instrucciones detalladas. Español130 ASRock 970 Extreme4 Motherboard

• El mando a distancia inteligente de ASRock solamente es compatible con algunas placas base de ASRock. Consulte el sitio Web de ASRock para obtener una lista de placas bases compatibles. http://www.asrock.com Conector USB 2.0 (9 contactos y azul) Conector CIR (4 contactos y blanco)

2.7 Mando a distancia inteligente de ASRock Guía de

instalación rápida El mando a distancia inteligente de ASRock solamente se utiliza para la placa base de ASRock con conector CIR. Consulte los procedimientos siguientes para obtener información sobre la instalación rápida y uso del mando a distancia inteligente de ASRock. Paso 1. Localice el conector CIR situado junto al conector USB 2.0 de la placa base de ASRock. Paso 2. Conecte el cable USB frontal al conector USB 2.0 (como se indica a continuación, contactos 1-5) y al conector CIR. Asegúrese de que las asignaciones de los hilos y de los contactos se asocian correctamente. Paso 3. Instale el receptor CIR multiángulo en el puerto USB frontal. Si el receptor CIR multiángulo no puede recibir correctamente las señales infrarrojas procedentes del mando a distancia MCE, intente instalarlo en el otro puerto USB frontal. 3 sensores CIR en diferentes ángulos

1. Solamente uno de los puertos USB frontales admite la función CIR.

Cuando la función CIR esté habilitada, el otro puerto permanecerá en la función USB.

2. El receptor CIR multiángulo solamente se utiliza para USB frontal. No

utilice el soporte USB posterior para conectarlo en el panel posterior

El receptor CIR multiángulo puede recibir las señales infrarrojas multidireccionales (arriba, abajo y de frente), lo que es compatible con la mayoría de las carcasas del mercado.

El receptor remoto no admite la función de conexión en caliente. Instálelo antes de poner en marcha el sistema. USB_PWR

La ilustración muestra como los jumpers son confi gurados. Cuando haya un jumper- cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilus- tración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”. Jumper Setting Limpiar CMOS (CLRCMOS1, jumper de 3 pins) (ver p.2, No. 19) Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la confi guración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. Valor predetermi- nado Restablecimiento de la CMOS El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. Español132 ASRock 970 Extreme4 Motherboard

2.9 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provo- cará un daño permanente en la placa base. Cabezal USB 2.0 Además de cuatro puertos (9-pin USB_6_7) USB 2.0 predeterminados en el (vea p.2, N. 27) panel de E/S, hay tres bases de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 2.0. (9-pin USB_8_9) (vea p.2, N. 29) Conexiones de serie ATA3 Estas cinco conexiones de (SATA3_1: vea p.2, N. 16)

serie ATA3 (SATA3) admiten (SATA3_2_3: vea p.2, N. 15) cables SATA para dispositivos (SATA3_4_5: vea p.2, N. 14) de almacenamiento internos. La interfaz SATAII / SATA3 actual permite una velocidad de transferencia de 6.0 Gb/s. SATA3_2_3 SATA3_4_5 SATA3_1 Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser (Opcional) conectado con el disco duro de SATA / SATAII / SATA3 o el conectador de SATAII / SATA3 en esta placa base. Cable de audio de 3,5 mm Cualquier extremo del cable de (Opcional) audio de 3,5 mm se puede conectar a los dispositivos de audio portátiles, como por ejemplo reproductores MP3 y teléfonos móviles, o al puerto Entrada de línea de su PC. P-7 P+7 GND

Español133 ASRock 970 Extreme4 Motherboard Cabezal USB 3.0 Además de dos puertos 3.0 (19-pin USB_12_13) predeterminados situados en el (vea p.2, N. 11) panel E/S, encontrará una cabecera USB 3.0 en esta placa base. Esta cabecera USB 3.0 admiten dos puertos USB 3.0. Cabezal de Módulo Infrarrojos Este cabezal soporta un (5-pin IR1) módulo infrarrojos de (vea p.2, N. 32) transmisión y recepción wireless opcional. Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal (9-pin HD_AUDIO1) que permite conexión y control (vea p.2, N. 42) conveniente de apparatos de Audio. (9-pin USB_10_11) (vea p.2, N. 30) Base de conexiones del módulo de Esta base de conexiones se infrarrojos para el consumidor puede utilizar para conectar (4-pin CIR1) receptor remoto. (vea p.2, N. 28)

1. El Audio de Alta Defi nición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. Español134 ASRock 970 Extreme4 Motherboard Cabezal de panel de sistema Este cabezar acomoda varias (9-pin PANEL1) dunciones de panel frontal de (vea p.2, N. 21) sistema. Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables. PWRBTN (interruptor de alimentación): Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede confi gurar la forma de apagar su sistema mediante el interruptor de alimentación. RESTABLECER (interruptor de restablecimiento): Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad. PLED (LED de alimentación del sistema): Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1. El LED se apaga cuando el sistema se encuentre en estado de suspensión S3/S4 o se apaga (S5). HDLED (LED de actividad del disco duro): Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. Es posible que el diseño del panel frontal varíe en función del chasis. Un C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. En sistemas operativos Windows

XP / XP 64-bit: Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora). A continuación, haga clic en “FrontMic” (Micrófono frontal). En sistemas operativos Windows

64-bit: Acceda a la fi cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Español135 ASRock 970 Extreme4 Motherboard módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente. Cabezal del altavoz del chasis Conecte el altavoz del chasis a (4-pin SPEAKER1) su cabezal. (vea p.2, N. 20) Cabecera de indicador LED de encendido Conecte el indicador LED de (3-pin PLED1) encendido del chasis a esta (vea p.2, N. 18) cabecera para conocer el estado de encendido del sistema. El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1. El indicador LED se apagará en los estados S3/S4 o S5 (apagado). Conectores de ventilador de chasis y alimentación (4-pin CHA_FAN1) (vea p.2, N. 9) (3-pin CHA_FAN2) (vea p.2, N. 25) (3-pin CHA_FAN3) (vea p.2, N. 26) (3-pin PWR_FAN1) (vea p.2, N. 2) Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa. La velocidad del venti- lador CHA_FAN1/2/3 se puede controlar mediante UEFI o AXTU. +5VDUMMYDUMMYSPEAKER

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y (4-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, N. 4) con el conector de tierra. Español136 ASRock 970 Extreme4 Motherboard Instalación de una Fuente de Alimentación ATX de 20 Pins A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13. Cabezal de alimentación ATX Conecte la fuente de (24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.2, N. 10) Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad del ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte su fuente de energía junto con Pin 1 y Pin 5. Instalación de Fuente de Energía de 4-Pin ATX 12V Conector de ATX 12V power Tenga en cuenta que es (8-pin ATX12V1) necesario conectar este (vea p.2, N. 1) conector a una toma de corriente con el enchufe ATX 12V, de modo que proporcione sufi ciente electricidad. De lo contrario no se podrá encender. Español137 ASRock 970 Extreme4 Motherboard Cabezal del puerto COM Este cabezal del puerto COM (9-pin COM1) se utiliza para admitir un (vea p.2, N. 31) módulo de puerto COM. Jefe de IEEE 1394 Además de un puerto de IEEE (9-pin FRONT_1394) 1394 del defecto en el panel de (ver p.2, N. 24) I/O, hay un jefe de IEEE 1394 (FRONT_1394) en esta placa base. Este jefe de IEEE 1394 puede apoyar un puerto de IEEE 1394. Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece (HDMI_SPDIF1 de 2 pin) una salida SPDIF la tarjeta (vea p.2, N. 33) VGA HDMI, permite al sistema conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. Español138 ASRock 970 Extreme4 Motherboard

2.10 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen- dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien borrar el contenido de la memoria CMOS. Conmutador de encendido (PWRBTN) (vea p.2, N. 23) El conmutador de reinicio es un conmutador rápido que permite al usuario reiniciar rápidamente el sistema. Conmutador de reinicio (RSTBTN) (vea p.2, N. 22) El conmutador de borrado de memoria CMOS es un conmutador rápido que permite al usuario borrar rápidamente el contenido de la memoria CMOS. El conmutador de encendido es un conmutador rápido que permite al usuario encender / apagar rápidamente el sistema. Conmutador de borrado de memoria CMOS (CLRCBTN) (vea p.3, N. 14) Español139 ASRock 970 Extreme4 Motherboard

2.11 Indicador LED de depuración

El indicador LED de depuración instalado en la placa se utiliza para presentar infor- mación en forma de códigos que facilitan la resolución de problemas. Consulte los diagramas de las páginas 35, 36, 37 y 38 si desea obtener más información acerca de la lectura de los códigos del indicador LED de depuración.

2.13 Instalación de Windows

64-bit / XP / XP 64-bit OS en su disco duro SATA3 con funciones RAID, consulte la documentación de la ruta siguiente del CD de soporte para conocer el procedimiento detallado: ..\ RAID Installation Guide

2.14 Instalación de Windows

64-bit / XP / XP 64-bit en sus HDDs SATA3 sin funciones RAID, siga los procedimientos que se indican a continuación en función del sistema operativo que tenga instalado.

2.12 Guía de instalación del controlador

Para instalar los controladores en el sistema, inserte en primer lugar el CD de so- porte en la unidad óptica. A continuación, se detectarán automáticamente los con- troladores compatibles con el sistema y se mostrarán en la página de controladores de CD compatibles. Siga el orden de arriba a abajo para instalar los controladores requeridos. Los controladores que instale pueden funcionar correctamente. Español

2.14.1 Instalación de Windows

XP / XP 64 bits en sus HDDs SATA3 sin funciones RAID, por favor siga los pasos siguientes. PASO 1: Confi gure UEFI. A.Entre a la Utilidad de confi guración de UEFI

pantalla de Avanzada

Confi guración Storage. B.Establezca la opción “SATA Mode”(Modo de SATA) en [IDE]. PASO 2: Instale el sistema operativo Windows

XP / XP 64 bits en su sistema. Uso de dispositivos SATA3 sin funciones NCQ y de Conexión en Caliente140 ASRock 970 Extreme4 Motherboard

2.14.2 Instalación de Windows

64 bits en sus HDDs SATA3 sin funciones RAID, por favor siga los pasos siguientes. PASO 1: Confi gure UEFI. A.Entre a la Utilidad de confi guración de UEFI

pantalla de Avanzada

Confi guración Storage. B.Establezca la opción “SATA Mode”(Modo de SATA) en [AHCI]. PASO 2: Instale el sistema operativo Windows

64 bits en su sistema. Uso de dispositivos SATA3 con funciones NCQ y de Conexión en Caliente PASO 1: Confi gure UEFI. A.Entre a la Utilidad de confi guración de UEFI

pantalla de Avanzada

Confi guración Storage. B.Establezca la opción “SATA Mode”(Modo de SATA) en [IDE]. PASO 2: Instale el sistema operativo Windows

64 bits en su sistema. Uso de dispositivos SATA3 sin funciones NCQ y de Conexión en Caliente Español141 ASRock 970 Extreme4 Motherboard

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como confi gurar la BIOS, por favor refi érase al Manual del Usuario (archivo PDF) contenido en el CD.

64 bits / XP / XP 64 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y confi gurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación. Español142 ASRock 970 Extreme4 Motherboard
