BEDIENUNGSANLEITUNG 970 Extreme4 ASROCK

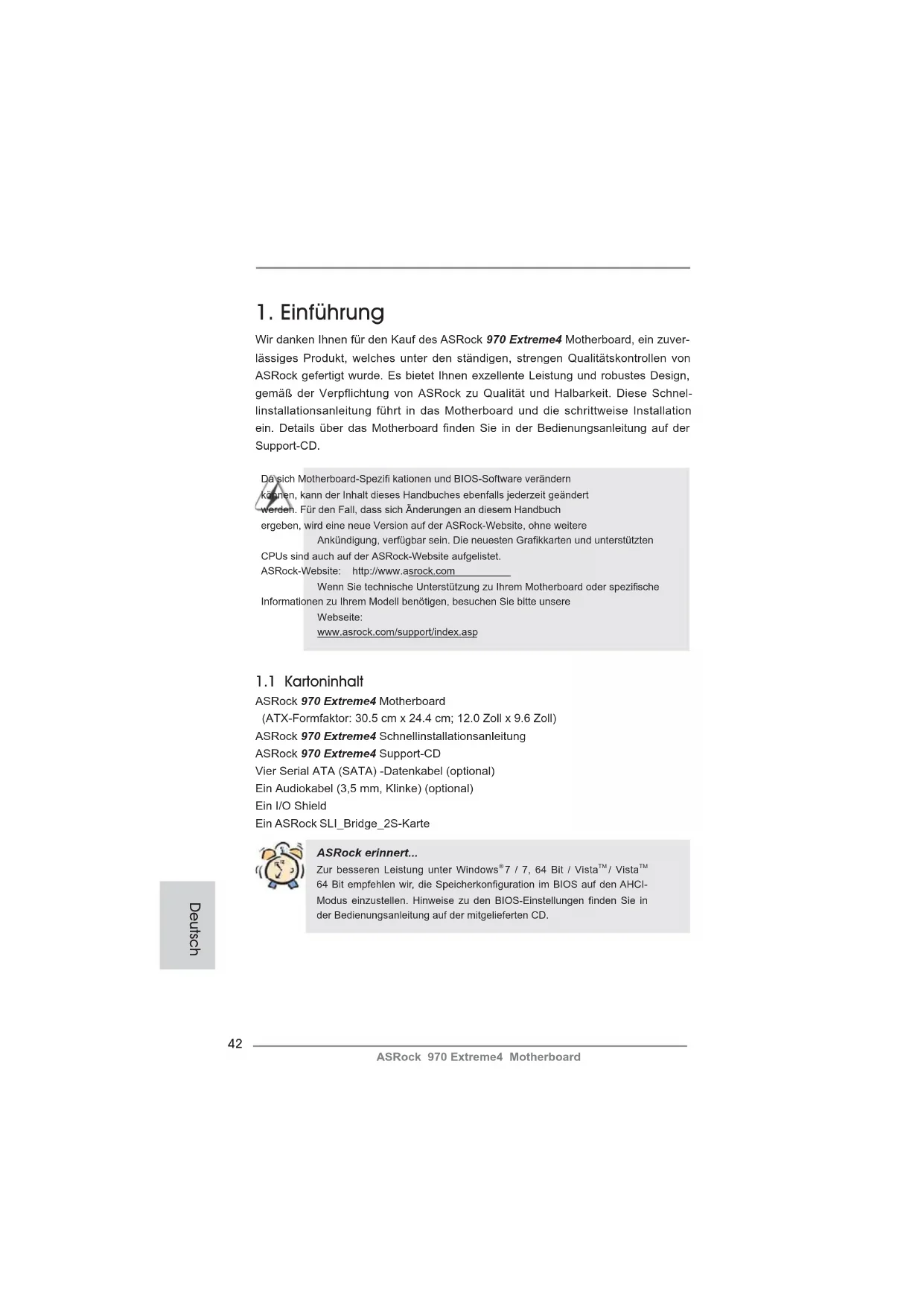

Wir danken Ihnen für den Kauf des ASRock 970 Extreme4 Motherboard, ein zuver- lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard fi nden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifi kationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafi kkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifi sche Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

64 Bit empfehlen wir, die Speicherkonfi guration im BIOS auf den AHCI- Modus einzustellen. Hinweise zu den BIOS-Einstellungen fi nden Sie in der Bedienungsanleitung auf der mitgelieferten CD. Deutsch43 ASRock 970 Extreme4 Motherboard

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll - Alle Feste Kondensatordesign (100% in Japan gefertigte, erstklassige leitfähige Polymer-Kondensatoren) CPU - Unterstützung von Socket AM3+-Prozessoren - Unterstützung von Socket AM3-Prozessoren: AMD Phenom

II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 / Sempron-Prozessor - Acht-Kern-CPU-bereit - Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 1) - V4 + 1-Stromphasendesign - Unterstützt CPU bis 140W - Unterstützt Cool ‘n’ Quiet

-Technologie von AMD - FSB 2600 MHz (5.2 GT/s) - Unterstützt Untied-Übertaktungstechnologie (siehe VORSICHT 2) - Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0) Chipsatz - Northbridge: AMD 970 - Southbridge: AMD SB950 Speicher - Unterstützung von Dual-Kanal-Speichertechnologie (siehe VORSICHT 3) - 4 x Steckplätze für DDR3 - Unterstützt DDR3 2000(OC)1866(OC)/1800(OC)/1600(OC) /1333/1066/800 non-ECC, ungepufferter Speicher (siehe VORSICHT 4) - Max. Kapazität des Systemspeichers: 32GB (siehe VORSICHT 5) Erweiterungs- - 3 x PCI-Express-2.0-x16-Steckplätze Steckplätze (PCIE2/PCIE4: Einzeln bei x16 (PCIE2) / x8 (PCIE4) oder dual bei x8 (PCIE2) / x8 (PCIE4); PCIE5: x4-Modus) - 2 x PCI Express 2.0 x1-Steckplätze - 2 x PCI -Steckplätze - Unterstützt AMD

Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec) - Premium Blu-ray-Audio-Unterstützung LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s Deutsch44 ASRock 970 Extreme4 Motherboard Deutsch - Realtek RTL8111E - Unterstützt Wake-On-LAN - Unterstützt LAN-Kabelerkennung - Unterstützt energieeffi zientes Ethernet 802.3az - Unterstützt PXE E/A-Anschlüsse I/O Panel an der - 1 x PS/2-Mausanschluss Rückseite - 1 x PS/2-Tastaturanschluss - 1 x Koaxial-SPDIF-Ausgang - 1 x optischer SPDIF-Ausgang - 4 x Standard-USB 2.0-Anschlüsse - 2 x Standard-USB 3.0-Anschlüsse - 1 x eSATA3-Anschluss - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - 1 x IEEE 1394 Port - 1 x CMOS löschen-Schalter - HD Audiobuchse: Lautsprecher seitlich / Lautsprecher hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 6) SATA3 - 5 x SATA 3-Anschluss mit 6,0 Gb/s durch AMD SB950, unterstützt RAID- (RAID 0, RAID 1, RAID 0+1, JBOD und RAID 5), NCQ-, AHCI- und „Hot Plugging“-Funktionen USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch ASMedia ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s - 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der Vorderseite durch ASMedia ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x Consumer Infrarot-Modul-Header - 1 x COM-Anschluss-Header - 1 x IEEE 1394-Anschluss - 1 x HDMI_SPDIF-Anschluss - 1 x Betriebs-LED-Header - CPU/Gehäuse/Stromlüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse)45 ASRock 970 Extreme4 Motherboard - 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher USB 3.0-Anschlüsse) - 1 x Dr. Debug (Debug-LED mit 7 Segmenten) Schnellschalter - 1 x CMOS löschen-Schalter mit LED - 1 x Netzschalter mit LED - 1 x Rücksetzschalter (Reset) mit LED BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play” - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - CPU, VCCM, NB, SB Stromspannung Multianpassung Support-CD - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion Einzigartige - ASRock Extreme Tuning Utility (AXTU) Eigenschaft (siehe VORSICHT 7) - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 8) - ASRock APP Charger (siehe VORSICHT 9) - ASRock XFast USB (siehe VORSICHT 10) - ASRock ein/aus-Wiedergabetechnologie (siehe VORSICHT 11) - Hybrid Booster: - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 12) - ASRock U-COP (siehe VORSICHT 13) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - Turbo UCC Hardware Monitor - CPU-Temperatursensor - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - CPU-Lüftergeräuschdämpfung - Mehrstu ge Geschwindigkeitsteuerung für CPU-/ Gehäuselüfter - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit Deutsch46 ASRock 970 Extreme4 Motherboard Deutsch WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wur- den. VORSICHT!

1. Die ASRock UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern

freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzli- chen CPU-Kerns müssen Sie lediglich die UEFI-Option „Unlock CPU Core“ (zu Deutsch: CPU-Kern freigeben) umschalten – schon pro tieren Sie von einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual- Core- oder Triple-Core-CPU auf eine Quad-Core-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3-Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPU-Leistung zu einem geringeren Preis. Bitte beachten Sie, dass die UCC-Funktion nur bei AM3/AM3+-CPUs einsetzbar ist; die Unterstützung besteht jedoch aufgrund möglicher Fehl- funktionen des verborgenen Kerns einiger CPUs auch nicht zwangsläu g bei jeder AM3/AM3+-CPU.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 40 nden Sie detail- lierte Informationen.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 51 zwecks richtiger Installation gelesen haben.

4. Ob die Speichergeschwindigkeit 2000/1866/1800/1600 MHz unter-

stützt wird, hängt von der von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sie bitte auf unseren Internetseiten in der Liste mit unterstütz- ten Speichermodulen nach, wenn Sie DDR3 2000/1866/1800/1600-Spei- chermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Zertifi zierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 14)

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com47 ASRock 970 Extreme4 Motherboard Deutsch

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an einer benutzerfreundlichen Schnittstelle; diese beinhaltet HardwareÜberwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-Überwachung können Sie die Hauptsys- temdaten einsehen. Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler Systemleistung übertak- ten. OC DNA ermöglicht Ihnen die Speicherung Ihrer OC- Einstellungen als Pro l, welches Sie mit Freunden teilen können. Ihre Freunde können das OC-Pro l dann in ihrem System laden und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung der Ef zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) nden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs- systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup- Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash- Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgän- gen ohne Bereitstellung einer zusätzlichen Diskette oder eines ande- ren komplizierten Flash-Programms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Au adung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo- dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen.48 ASRock 970 Extreme4 Motherboard Deutsch ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index. asp

10. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerä- tes variieren.

11. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großartige

Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern oder Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge- schaltet ist (oder sich im ACPI S5-Modus be ndet)! Dieses Motherboard wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional) geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit gewährleistet.

12. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU- Busfrequenzen abweichen, können Instabilität des Systems verursachen oder die CPU beschädigen.

13. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

14. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener- gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal- tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieef zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.49 ASRock 970 Extreme4 Motherboard Deutsch

Dies ist ein Motherboard mit einem ATX-Formfaktor (12,0 Zoll x 9,6 Zoll, 30,5 cm x 24,4 cm). Vor Installation des Motherboards müssen Sie die Konfi guration Ihres Gehäuses dahingehend überprüfen, ob das Motherboard dort hineinpasst. Sicherheitshinweise vor der Montage Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen. Vor dem Ein- oder Ausbauen einer Komponent müssen Sie sicherstellen, dass der Netzschalter ausgeschaltet oder die Netzleitung von der Steckdose abgezogen ist. Andernfalls könnten das Motherboard, Peripheriegeräte und/ oder Komponenten schwer beschädigt werden.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine

Systemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen Komponenten kommen kann.

2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das

Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außerem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.

3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie

Berührungen mit den ICs.

4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine

antistatische Unterlage, oder zurück in die Tüte, mit der die Komponente geliefert wurde.

5. Wenn Sie das Motherboard mit den Schrauben an dem

Computergehäuse befestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kann sonst beschädigt werden.50 ASRock 970 Extreme4 Motherboard Deutsch

2.1 CPU Installation

Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und dann nach oben ziehen, auf einen Winkel von 90°. Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des Sockels befi ndet, die mit einem kleinen Dreieck gekennzeichnet ist. Schritt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollte die CPU nicht in den Sockel passen. Schritt 4: Wenn die CPU korrekt im Sockel sitzt, leicht mit dem Finger draufdrücken und gleichzeitig den Hebel nach unten drücken, bis er hörbar einrastet.

2.2 Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesem Motherboard installiert haben, müssen Sie einen größeren Kühlkörper und Lüfter installieren, um Wärme abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt sind und einen guten Kontakt zueinander haben. Verbinden Sie dann den CPU-Lüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 2, Nr. 4 oder CPU_FAN2, siehe Seite 2, Nr. 3). Beziehen Sie sich für eine richtige Installation auf die Handbücher des CPU-Lüfters und des Kühlkörpers. SCHRITT 1: Ziehen Sie den Sockelhe- bel hoch SCHRITT 2 / SCHRITT 3: Richten Sie das goldene Dreieck der CPU mit dem kleinen Dreieck der Sockelecke aus SCHRITT 4: Drücken Sie den Sockelhe- bel nach unten und rasten Sie ihn ein Hebel 90° nach obenGoldenes Dreieck der CPU Kleines Dreieck derSockelecke51 ASRock 970 Extreme4 Motherboard Deutsch

2.3 Installation der Speichermodule (DIMM)

Die Motherboards 970 Extreme4 bieten vier 240-pol. DDR3 (Double Data Rate 3) DIMM-Steckplätze und unterstützen die Dual-Kanal-Speichertechnologie. Für die Dual-Kanalkonfi guration dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Größe und gleicher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Blau Steckplätze, siehe Seite 2 Nr. 7) oder ein identisches DDR3 DIMM-Paar im Dual-Kanal B (DDR3_A2 und DDR3_B2; Weiß Steckplätze, siehe Seite 2 Nr. 8) installieren, damit die Dual-Kanal-Speichertechnol- ogie aktiviert werden kann. Auf diesem Motherboard können Sie auch vier DDR3 DIMMs für eine Dual-Kanalkonfi guration installieren. Auf diesem Motherboard kön- nen Sie auch vier DDR3 DIMM-Module für eine Dual-Kanalkonfi guration installieren, wobei Sie bitte in allen vier Steckplätzen identische DDR3 DIMM-Module installie- ren. Beziehen Sie sich dabei auf die nachstehende Konfi gurationstabelle für Dual- Kanalspeicher.

1. Installieren Sie das Speichermodul für die erste Priorität im weißen

Steckplatz (DDR3_A2 oder DDR3_B2).

2. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie

dazu für optimale Kompatibilität und Stabilität Steckplätze gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den blau Steckplätzen (DDR3_A1 und DDR3_B1) oder den Weiß Steckplätzen (DDR3_A2 und DDR3_B2).

3. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3

DIMM-Steckplätzen auf diesem Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

4. Ist ein Speichermodulpaar NICHT im gleichen “Dual-Kanal” installiert,

z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 instal- liert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.

5. Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu

installieren; andernfalls könnten Motherboard und DIMMs beschädigt werden. Dual-Kanal-Speicherkonfi gurationen DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 (Blau) (Weiß) (Blau) (Weiß) (1) Bestückt - Bestückt - (2) - Bestückt - Bestückt (3) Bestückt Bestückt Bestückt Bestückt

• Für Konfi guration (3) installieren Sie bitte identische DDR3 DIMMs in allen vier Steckplätzen.52 ASRock 970 Extreme4 Motherboard Deutsch Einsetzen eines DIMM-Moduls Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufügen oder entfernen. Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt. Die DIMM-Module passen nur richtig herum eingelegt in die Steckplät- ze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul. Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

6. Wenn Sie DDR3 2000/1866/1800/1600-Speichermodule für dieses

Motherboard übernehmen, wird empfohlen, sie in den DDR3_A2- und DDR3_B2-Steckplätzen zu installieren.53 ASRock 970 Extreme4 Motherboard Deutsch

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 2 PCI- und 5 PCI Express-Slot auf dem 970 EXtreme4 Motherboard zur Verfügung. PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt. PCI Express-Slots: PCIE1 / PCIE3 (PCIE x1-Steckplatz; weiß) wird für PCI Express x1 Lane-Breite-Karten verwendet, z.B. Gigabit LAN- Karte, SATA2-Karte. PCIE2 / PCIE4 (PCIE x16-Steckplatz; blau) wird für PCI Express x16 Lane-Breite-Grafi kkarten oder für die Installation von PCI Express-Grafi kkarten verwendet, um die CrossFireX

-Funktion zu unterstützen. PCIE5 (PCIE x16-Steckplatz; blau) wird für PCI Express x4 Lane-Breite-Karten verwendet, oder für die Installation von PCI Express-Grafi kkarten, um die 3-Way CrossFireX

Funktion zu unterstützen.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express

x16-Grafi kkarte im PCIE2-Steckplatz zu installieren.

-Modus installieren Sie PCI Express x16-Grafi kkarten in den PCIE2- und PCIE4-Steckplätzen. Daher funktionieren diese zwei Steckplätze mit x8-Bandbreite.

-Modus installieren Sie PCI Express x16- Grafi kkarten in den PCIE2-, PCIE4- und PCIE5-Steckplätzen. Daher funktioniert der PCIE2- und PCIE4-Steckplätz mit x8-Bandbreite, die PCIE5-Steckplätze aber mit x4-Bandbreite.

4. Verbinden Sie einen Gehäuselüfter mit dem Motherboard-

Gehäuselüfteranschluss (CHA_FAN1, CHA_FAN2 oder CHA_FAN3), wenn Sie mehrere Grafi kkarten für eine bessere Wärmeumgebung verwenden. Einbau einer Erweiterungskarte Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich, dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist. Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der Installation beginnen. Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.54 ASRock 970 Extreme4 Motherboard Deutsch

-Bedienungsanleitung Dieses Motherboard unterstützt NVIDIA

- (Scalable Link Interface) Technolo- gie, die Ihnen die Installation von bis zu zwei identischen PCI Express x16-Grafi k- karten gestattet. Derzeit unterstützt die NVIDIA

-Technologie die Betriebssys- teme Windows

64-Bit/ XP / XP 64-Bit. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 17.

- und Quad CrossFireX

Bedienungsanleitung Dieses Motherboard unterstützt die CrossFireX

- und Quad CrossFireX

-Funktion. CrossFireX

-Technologie bietet die am vorteilhaftesten zur Verfügung stehende Methode zur Kombination mehrerer leistungsstarker Grafi kprozessoren (GPU) in einem einzelnen PC. Die Kombination einer Reihe unterschiedlicher Betriebsmodi mit intelligentem Softwaredesign und einem in- novativen Schaltmechanismus ermöglicht CrossFireX

die optimalste Leistung und Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX

-Funktion von den Betriebssystemen Windows

XP mit Service Pack 2 / Vista

/ 7 unterstützt. Die 3-Way CrossFireX

-Funktion wird nur vom Betriebssystem Windows

/ 7 unterstützt. Schauen Sie auf der AMD-Website nach, ob es AMD

-Treiber-Updates gibt. Beachten Sie den detailliert erklärten Installationsablauf auf Seite 20. Schritt 5. Befestigen Sie die Karte mit Schrauben am Gehäuse. Schritt 6. Bringen Sie die Systemabdeckung wieder an.55 ASRock 970 Extreme4 Motherboard

• Die ASRock Smart Remote wird nur von einigen ASRock-Motherboards unterstützt. Eine Liste dieser Motherboards fi nden Sie auf der ASRock-Webseite: http://www.asrock.com USB 2.0-Header (9-polig, blau) CIR-Header (4-polig, weiß)

2.7 ASRock Smart Remote Schnellinstallationsanleitung

Die ASRock Smart Remote ist nur mit ASRock-Motherboards kompatibel, die über einen CIR-Header verfügen. Bitte beachten Sie zur schnellen Installation und Nutzung der ASRock Smart Remote das nachstehende Verfahren. Schritt 1. Machen Sie den CIR-Header neben dem USB 2.0-Header auf dem ASRock-Motherboard ausfi ndig. Schritt 2. Verbinden Sie das vordere USB- Kabel mit dem USB 2.0-Header (wie nachstehenden: Pin 1 – 5) und CIR-Header. Stellen Sie sicher, dass die Kabel- und Pinbelegungen korrekt übereinstimmen. Schritt 3. Installieren Sie den Mehrwinkel-CIR- Empfänger am vorderen USB-Port. Falls der Mehrwinkel-CIR-Empfänger die Infrarotsignale der MCE- Fernbedienung nicht empfangen kann, versuchen Sie bitte, ihn an dem anderen USB-Port auf der

orderseite zu installieren. 3 CIR-Sensoren in verschiedenen Winkeln

1. Nur einer der vorderen USB-Ports kann die CIR-Funktion unterstützen.

Wenn die CIR-Funktion aktiviert ist, behält der andere Port seine USB- Funktion bei.

2. Der Mehrwinkel-CIR-Empfänger dient ausschließlich der Installation an

einem der vorderen USB-Ports. Bitte versuchen Sie nicht, ihn über die hintere USB-Halterung an der Rückblende zu installieren. Der Mehrwinkel- CIR-Empfänger kann Infrarotsignale aus mehreren Richtungen (oben, unten und vorne) empfangen; dadurch ist er mit den meisten Gehäusen auf dem Markt kompatibel.

3. Der Fernbedienungsempfänger unterstützt kein Hot-Plugging. Bitte

installieren Sie ihn, bevor Sie Ihr System hochfahren. USB_PWR

2.8 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “gebrückt”. Werden keine Pins durch Jump- erkappen verdeckt, ist der Jumper “offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “gebrückt” sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 19) Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhal- ten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Para- meter. Um die Systemparameter zu löschen und auf die Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS- Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt löschen. Gebrückt Offen CMOS löschen Default- Einstellung Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper.57 ASRock 970 Extreme4 Motherboard Deutsch

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung USB 2.0-Header Zusätzlich zu den vier (9-pol. USB_6_7) üblichen USB 2.0-Ports an den (siehe S.2 - No. 27) I/O-Anschlüssen befi nden sich drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3- (SATA3_1: siehe S.2 - No. 16) (SATA3-)Verbínder (SATA3_2_3: siehe S.2 - No. 15) unterstützten SATA-Datenkabel (SATA3_4_5: siehe S.2 - No. 14) für interne Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s. SATA3_2_3 SATA3_4_5 SATA3_1 Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die (Option) SATA3 Festplatte oder das SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden. Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin (Option) kenaudiokabels können an portable Audiogeräte, wie z. B. MP3-Player und Mobiltelefone, oder den Line-in-Port Ihres PCs angeschlossen werden. P-7 P+7 GND

ASRock 970 Extreme4 Motherboard USB 3.0-Header Neben zwei Standard-USB (19-pol. USB_12_13) 3.0-Ports am E/A-Panel (siehe S.2 - No. 11) befi ndet sich ein USB 3.0- Header an diesem Motherboard. Dieser USB 3.0- Header kann zwei USB 3.0- Ports unterstützen. Infrarot-Modul-Header Dieser Header unterstützt ein (5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 32) und Empfangs-Infrarotmodul. Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.2 - No. 42) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte. (9-pol. USB_8_9) (siehe S.2 - No. 29) (9-pol. USB_10_11) (siehe S.2 - No. 29) Consumer Infrared-Modul-Header Dieser Header kann zum (4-pin CIR1) Anschließen Remote- (siehe S.2 - No. 28) Empfänger. Deutsch59 ASRock 970 Extreme4 Motherboard System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 21) Systemvorderseite.

1. High Defi nition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

XP / XP 64 Bit: Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf „FrontMic“ (Vorderes Mikrofon). Bei den Betriebssystemen Windows

64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfi gurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befi ndet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befi ndet oder ausgeschaltet ist (S5). Deutsch60 ASRock 970 Extreme4 Motherboard Deutsch HDLED (Festplattenaktivitäts-LED): Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel (4-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 9) wobei der schwarze Draht an den Schutzleiterstift angeschlossenwird. CHA_ (3-pin CHA_FAN2) FAN1/2/3-Lüftergeschwindigkeit (siehe S.2 - No. 25) kann über UEFI oder AXTU gesteuert werden. (3-pin CHA_FAN3) (siehe S.2 - No. 26) (3-pin PWR_FAN1) (siehe S.2 - No. 2) Betriebs-LED-Header Bitte schließen Sie die (3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.2 - No. 18) zur Anzeige des Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 20) diesen Header an. GND

ASRock 970 Extreme4 Motherboard Deutsch CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 4) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. (3-pin CPU_FAN2) (siehe S.2 - No. 3) GND

+12VCPU_FAN_SPEEDFAN_SPEED_CONTROLGND+12V

ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 10) Header. Installation eines 20-pol. ATX-Netzteils Obwohl dieses Motherboard einen 24-pol. ATX- Stromanschluss bietet, kann es auch mit einem modifi zierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.2 - No. 1) Stromversorgung an.

ASRock 970 Extreme4 Motherboard Deutsch COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.2 - No. 31) ein COM-Anschlussmodul zu unterstützen. IEEE-1394 Header Außer einem vorgegebenem (9- pin FRONT_1394) IEEE-1394 Port auf dem Ein-/ (siehe S.2 - No. 24) Ausgabe Paneel, gibt es einen IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394 Header kann einen IEEE-1394 Port unterstützen. DDTR#1 DDSR#1 CCTS#1 RRI#1 DDCD#1 RRXD1 TTXD1 RRTS#1 GND

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss (2-pin HDMI_SPDIF1) stellt einen SPDIF- (siehe S.2 - No. 33) Audioausgang für eine HDMI- VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss.63 ASRock 970 Extreme4 Motherboard Deutsch

2.10 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/ ausschalten oder zurücksetzen oder die CMOS-Werte löschen können. Netzschalter Der Netzschalter ist ein (PWRBTN) Schnellschalter, mit dem (siehe S.2 - No. 23) Benutzer das System schnell ein-/ausschalten können. Rücksetzschalter (Reset) Der Rücksetzschalter (Reset) (RSTBTN) ist ein Schnellschalter, mit dem (siehe S.2 - No. 22) Benutzer das System schnell zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist (CLRCBTN) ein Schnellschalter, mit dem (siehe S.3 - No. 14) Benutzer die CMOS-Werte schnell löschen können.64 ASRock 970 Extreme4 Motherboard

64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität installieren Wenn Sie Windows

64-Bit / XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schrit- ten.

2.12 Treiberinstallation

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber ge- hen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.

XP / XP 64-Bit ohne RAID-Funktionalität installieren Wenn Sie Windows

XP / XP 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII / SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.

64-Bit / XP / XP 64-Bit mit RAID-Funktionalität installieren Wenn Sie die Betriebssysteme Windows

64-bit / XP / XP 64-bit auf Ihren SATA- / SATAII- / SATA3- Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD fi nden: ..\ RAID Installation Guide

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung er- leichtern. Siehe die Abbildungen auf den Seiten 35, 36, 37 und 38 zum Ablesen der Debug-LED-Codes. Verwendung von SATA / SATAII / SATA3-Festplatten ohne NCQ-Funktionen SCHRITT 1: Konfi gurieren Sie UEFI. A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

„Storage-Konfi guration“ auf. B.Setzen Sie die Option “SATA Mode” (SATA-Modus) auf [IDE]. SCHRITT 2: Installieren Sie Windows

XP / XP 64-Bit in Ihrem System. Deutsch65 ASRock 970 Extreme4 Motherboard Deutsch SCHRITT 1: Konfi gurieren Sie UEFI. A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

„Storage-Konfi guration“ auf. B.Setzen Sie die Option “SATA Mode” (SATA-Modus) auf [AHCI]. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System. Verwendung von SATA3-Festplatten mit NCQ und Hot-Plug-Funktionen SCHRITT 1: Konfi gurieren Sie UEFI. A.Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm

„Storage-Konfi guration“ auf. B.Setzen Sie die Option “SATA Mode” (SATA-Modus) auf [IDE]. SCHRITT 2: Installieren Sie Windows

64-Bit in Ihrem System. Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

64-Bit ohne RAID-Funktionen Wenn Sie Windows

64-Bit ohne RAID-Funktionalität auf Ihren SATA3-Festplatten installieren, gehen Sie bitte wie folgt vor.66 ASRock 970 Extreme4 Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan- gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol- len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor- mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssys- temen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert. Deutsch67 ASRock 970 Extreme4 Motherboard
