사용 설명서 970 Extreme4 ASROCK

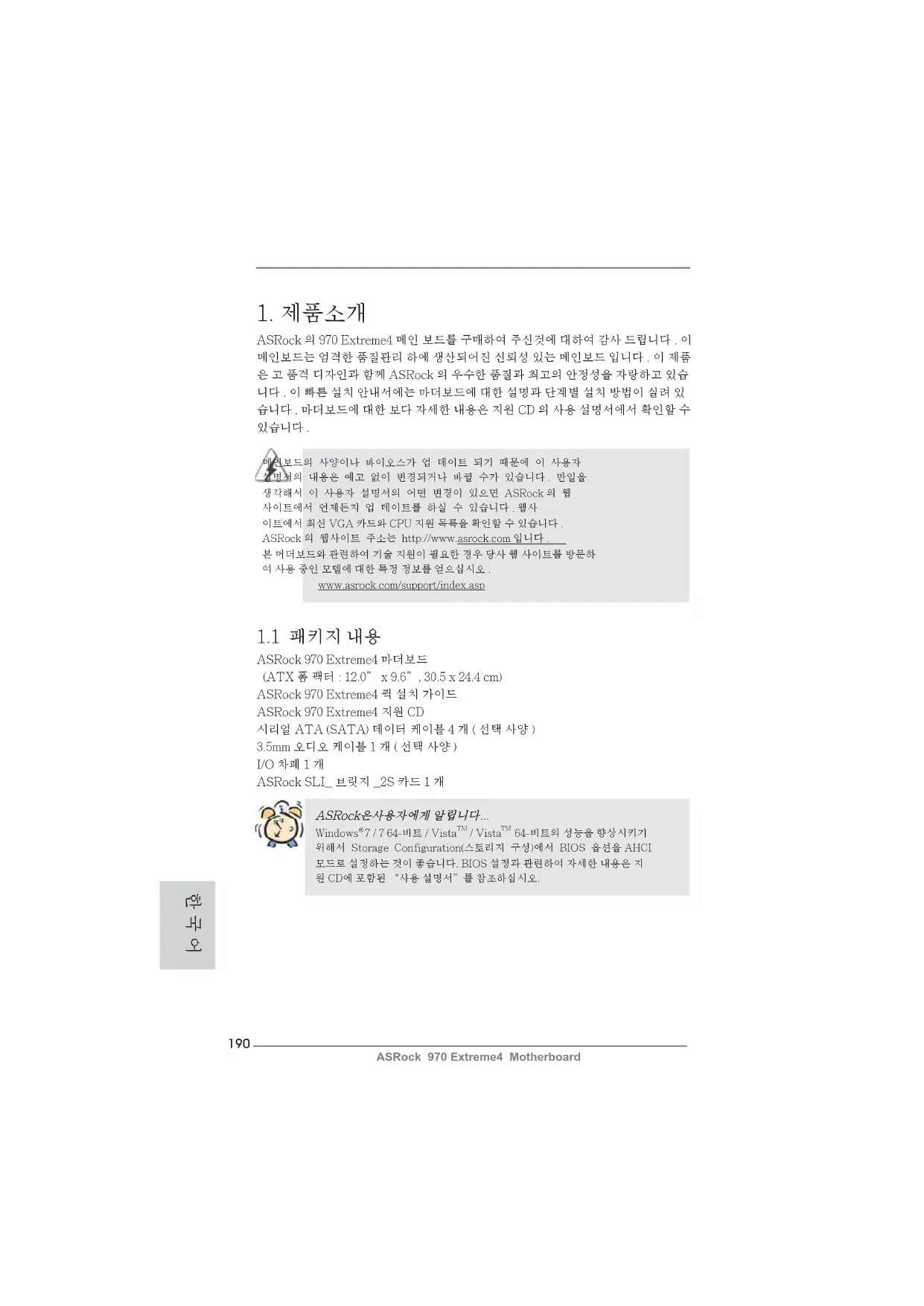

ASRock 의 970 Extreme4 메인 보드를 구매하여 주신것에 대하여 감사 드립니다 . 이 메인보드는 엄격한 품질관리 하에 생산되어진 신뢰성 있는 메인보드 입니다 . 이 제품 은 고 품격 디자인과 함께 ASRock 의 우수한 품질과 최고의 안정성을 자랑하고 있습 니다 . 이 빠른 설치 안내서에는 마더보드에 대한 설명과 단계별 설치 방법이 실려 있 습니다 . 마더보드에 대한 보다 자세한 내용은 지원 CD 의 사용 설명서에서 확인할 수

메인보드의 사양이나 바이오스가 업 데이트 되기 때문에 이 사용자 설명서의 내용은 예고 없이 변경되거나 바뀔 수가 있습니다 . 만일을 생각해서 이 사용자 설명서의 어떤 변경이 있으면 ASRock 의 웹 사이트에서 언제든지 업 데이트를 하실 수 있습니다 . 웹사 이트에서 최신 VGA 카드와 CPU 지원 목록을 확인할 수 있습니다 . ASRock 의 웹사이트 주소는 http://www.asrock.com 입니다 . 본 머더보드와 관련하여 기술 지원이 필요한 경우 당사 웹 사이트를 방문하 여 사용 중인 모델에 대한 특정 정보를 얻으십시오 . www.asrock.com/support/index.asp

ASRock 970 Extreme4 마더보드 (ATX 폼 팩터 : 12.0” x 9.6”, 30.5 x 24.4 cm) ASRock 970 Extreme4 퀵 설치 가이드 ASRock 970 Extreme4 지원 CD 시리얼 ATA (SATA) 데이터 케이블 4 개 ( 선택 사양 ) 3.5mm 오디오 케이블 1 개 ( 선택 사양 ) I/O 차폐 1 개 ASRock SLI_ 브릿지 _2S 카드 1 개 ASRock은사용자에게 알립니다 ASRock은사용자에게 알립니다

7 / 7 64-비트 / Vista / Vista 64-비트의 성능을 향상시키기 위해서 Storage Configuration(스토리지 구성)에서 BIOS 옵션을 AHCI 모드로 설정하는 것이 좋습니다. BIOS 설정과 관련하여 자세한 내용은 지원 CD에 포함된 “사용 설명서”를 참조하십시오. 한 국 어191 ASRock 970 Extreme4 Motherboard

플랫폼 - ATX 폼 팩터 : 12.0”X 9.6”, 30.5 X 24.4 cm - 완전 고체 축전지 디자인 (100% 일제 고품질 기능성 고분자 콘

CPU - Socket AM3+ 프로세서에 대한 지원 - Socket AM3 프로세서에 대한 지원 : AMD Phenom

II X6 / X4 / X3 / X2 (920/940 제외 ) / Athlon II X4 / X3 / X2 / Sempron 프로세서 - 8- 코어 CPU 지원 - UCC (Unlock CPU Core) 지원 ( 주의 1 참조 ) - V4 + 1 전원 위상 디자인 - 최대 140W 까지 CPU 지원 - AMD 의 Cool

- FSB 2600 MHz(5.2 GT/s) - 언타이드 오버클러킹 (Untied Overclocking) 기술 지원 ( 주의 2 참조 ) - 하이퍼 트랜스포트 3.0 (HT 3.0) 기술 지원 칩셋 - 노스브릿지 : AMD 970 - 사우스 브릿지 : AMD SB950 메모리 - 듀얼 채널 메모리 기술 지원 ( 주의 3 참조 ) - DDR3 DIMM 슬롯 4 개

- DDR3 2000(OC)/1866(OC)/1800(OC)/1600(OC)/1333/1066/800

비 -ECC, 언버퍼드 메모리를 지원 ( 주의 4 참조 ) - 최대 시스템 메모리 용량 : 32GB ( 주의 5 참조 ) 확장 슬롯 - 3 x PCI Express 2.0 x16 슬롯 (PCIE2/PCIE4 : 싱글 x16 (PCIE2) / x8 (PCIE4), 또는 듀얼 x8 (PCIE2) / x8 (PCIE4); PCIE5 : x4 모드 ) - 2 개의 PCI Express 2.0 x1 슬롯 - 2 개의 PCI 슬롯 - AMD

오디오 - 7.1 CH HD Audio 목록 보호 (Realtek ALC892 Audio Codec) - Premium Blu-ray 오디오 지원 랜 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 웨이크-온-랜 지원 한 국 어192 ASRock 970 Extreme4 Motherboard - LAN 케이블 감지 지원 - 절전형 이더넷 802.3az 지원 - PXE 지원 후면판 I/O I/O Panel - 1 개 PS/2 마우스 포트 - 1 개 PS/2 키보드 포트 - 1 개동축 SPDIF 출력 포트 - 1 개광학 SPDIF 출력 포트 - 4 개디폴트 USB 2.0 포트 - 2 개디폴트 USB 3.0 포트 - 1 개 eSATA3 커넥터 - 1 개 LED(ACT/LINK LED 및 SPEED LED) 가 있는 RJ-45 LAN 포트 - 1 개 IEEE 1394 포트 - 1 개 CMOS 삭제 스위치 - 오디오 잭 : 측면 스피커 / 후방 스피커 / 중앙 / 저음 / 라인 인 / 전방 스피커 / 마이크 ( 주의 6 참조 ) SATA3 - AMD SB950 에 의해 지원되는 SATA3 6.0 Gb/s 커넥터 6 개 . RAID (RAID 0, RAID 1, RAID 0+1, JBOD 및 RAID 5), NCQ, AHCI 및

USB 3.0 - ASMedia ASM1042 에 의한 후면 패널 USB 3.0 포트 2 개 , 최 고 5Gb/s 의 USB 1.0/2.0/3.0 지원 - ASMedia ASM1042 에 의한 전면 패널 USB 3.0 헤더 1 개 (USB

3.0 포트 2 개 지원 ), 최고 5Gb/s 의 USB 1.0/2.0/3.0 지원

온보드 헤더 - 5 개 의 SATA3 6.0Gb/s 커넥터 및 커넥터 - 적외선 모듈 헤더 1 개 - 소비자용 적외선 모듈 헤더 1 개 - COM 포트 헤더 1 개 - IEEE 1394 헤더 1 개 - HDMI_SPDIF 헤더 1 개 - 전원 LED 헤더 1 개 - CPU/ 섀시 / 전원 팬 커넥터 - 24 핀 ATX 전원 헤더 - 8 핀 ATX 12V 파워 콘넥터 - 전면부 오디오 콘넥터 - USB 2.0 헤더 3 개 (6 개의 추가 USB 2.0 포트를 지원하는 헤더 2 개 ) - USB 3.0 헤더 1 개 (2 개의 추가 USB 3.0 포트를 지원하는 헤더 2 개 ) 한 국 어193 ASRock 970 Extreme4 Motherboard - Dr. Debug (7 세그먼트 디버그 LED) 1 개

빠른 스위치 - LED 가 달린 CMOS 삭제 스위치 1 개

- LED 가 달린 전원 스위치 1 개 - LED 가 달린 리셋 스위치 1 개 BIOS - 32Mb GUI 지원을 제공하는 AMI UEFI 적합형 BIOS -“플러그 앤 플레이”지원 - ACPI 1.1 웨이크 - 업 이벤트와의 호환

- 점퍼 프리 지원 ; SMBIOS 2.3.1 지원

- CPU, VCCM, NB, SB 전압 멀티 조절

지원 CD - 드라이버 , 유틸리티 , 안티바이러스 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 평가판 특점및 특성 - ASRock Extreme Tuning Utility (AXTU) ( 주의 7 참조 ) - ASRock Instant Boot - ASRock Instant Flash ( 주의 8 참조 ) - ASRock APP Charger ( 주의 9 참조 ) - ASRock XFast USB ( 주의 10 참조 ) - ASRock On/Off Play 기술 ( 주의 11 참조 ) - 하이드브리 부스터 : - CPU 주파수의 단계적인 조절 ( 주의 12 참조 ) - ASRock U-COP ( 주의 13 참조 ) - B.F.G..(Boot Failure Guard) - Turbo UCC 하드웨어 모니터 - CPU 온도 감지 - 마더보드 온도 감지 - CPU/ 섀시 / 전원 팬 회전 속도계 : 샤시 ( 케이스 ) 팬 회전 속도

- CPU 소음팬 - CPU/ 섀시 팬 멀티스피드 컨트롤 - 전압 감시 기능 : +12V,+5V,+3.3V,Vcore OS - 마이크로 소프트 Windows

64 비트 /XP/XP 64 비트 와 호환

- ErP/EuP 지원 (ErP/EuP 지원 전원 공급기가 요구됨 ) ( 주의 14 참조 )

• 상세한 제품정보는 당사의 웹사이트를 방문할수있습니다 . http://www.asrock.com 한 국 어194 ASRock 970 Extreme4 Motherboard

1. ASRock UCC (Unlock CPU Core)( 잠금 해제 CPU 코어 ) 기능으로 인해

AMD CPU 가 간편하게 활성화됩니다 . UEFI 옵션

( 잠금 해제 CPU 코어 ) 를 간단하게 변경하기만 해도 추가 CPU 코어의 잠 금을 해제해 즉시 향상된 성능을 이용할 수 있습니다 . UCC 기능이 활성화

되면 , 듀얼 - 코어 또는 트리플 - 코어 CPU 의 성능이 쿼드 - 코어 CPU 의

성능으로 향상되며 , 쿼드 - 코어 CPU 를 포함한 일부 CPU 도 L3 캐시 크

기를 최대 6MB 증가시킵니다 . 따라서 더 나은 가격으로 업그레이드 CPU

성능을 이용할 수 있습니다 . UCC 기능은 AM3/AM3+ CPU 에서만 지원

됩니다 . 또한 모든 AM3/AM3+ CPU 가 이 기능을 지원할 수 있는 것은 아

닙니다 . 왜냐하면 일부 CPU 의 숨은 코어가 오작동할 수 있기 때문입니

2. 이 마더보드는 언타이드 오버클러킹 기술을 지원합니다 . 자세한 내용은

3. 이 마더보드는 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 메모리 기술

을구현하기 전에 올바른 설치를 위하여 198 쪽에 있는 메모리 모듈 설치 안내

4. 2000/1866/1800/1600MHz 메모리 속도의 지원 여부는 채택된 AM3/AM3+

CPU 에 따라 결정됩니다 . 이 마더보드에 DDR3 2000/1866/1800/1600 메모리 모듈을채택하려는 경우 당사 웹사이트의 메모리 지원 목록에서 호환 가능한 메 모리 모듈을 검색하십 시오 . ASRock 웹사이트 http://www.asrock.com

5. 운영 체제 한계 때문에 Windows

/ XP 에서 시스템 용도로 예약된 실제 메모리 크기는 4 GB 이하일 수 있습니다 . 64 비트 CPU 와 Windows

6. 본 마더보드는 마이크 입력에 대해서 스테레오와 모노 모드 둘 다 지

원합니다 . 본 마더보드는 오디오 출력에 대해서 2 채널 , 4 채널 , 6 채 널및 8 채널 모드를지원합니다 . 올바른 연결을 위해 3 쪽에 나온 표

7. AXTU (ASRock Extreme Tuning Utility) 는 사용자에게 친숙한

인터페이스로 다른 시스템 기능을 미세 조정하는 일체형 도구로서 ,

여기에는 하드웨어 모니터 , 팬 컨트롤 , 오버클로킹 , OC DNA, IES

등이 포함되어있습니다 . 하드웨어 모니터는 시스템의 주요 값을 표시 합니다 . 팬 컨트롤은 조정하려는 팬 속도와 온도를 표시합니다 . 오버 클로킹에서는 CPU 주파수를 오버클로킹하여 최적의 시스템 성능으

로 조정할 수 있습니다 . OC DNA 에서는 OC 설정을 프로파일로저장

하고 이를 친구와 공유할 수 있습 니다 . 그러면 친구가 OS 프로파일 을 자신의 시스템에 로드하여 동일한 OS 설정을 사용할 수 있습니다 . IES (Intelligent Energy Saver) 의 경우 , 전 압 조절기로 출력위상의

오버클로킹에는 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하 거나타업체의 오버클로킹 도구를 사용하는 것을 포함하여 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐지도 모릅니다 . 오버클로킹은 사용자 스스로 위험과 비용을 감 수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없

한 국 어195 ASRock 970 Extreme4 Motherboard 수를 줄여 CPU 코어가 유휴 상태일 때 컴퓨터 성능을 저하시키지 않 으면서 효율을 높일 수 있습니다 . ASRock 의 AXTU (Extreme Tuning Utility) 의 작동 절차는 당사의 웹 사이트를 참조하십시 오 . ASRock 웹 사이트 : http://www.asrock.com

8. ASRock Instant Flash 는 플래시 ROM 에 내장된 BIOS 유틸리티입

니다 . 이 편리한 BIOS 업데이트 툴을 사용하면 먼저 MS-DOS 나 Windows

같은 운영체제에 들어가지 않고도 시스템 BIOS 를 업데

이트할 수 있습니다 . POST 중에 BIOS 셋업 메뉴에서 <F6> 키를 누

르거나 <F2> 키를 누르면이 유틸리티로 ASRock Instant Flash 에 액세스할 수 있습니다 .. 이제 이 툴을 시작하여 USB 플래시 드라이 브 , 플로피 디스크 또는 하드 드라이브에 새 BIOS 파일을 저장하면 플로피 디스켓이나 기타 복잡한 플래시 유틸리티를추가로 준비하지 않고도 몇 번의 클릭만으로도 BIOS 를 업데이트할 수 있습니다 . USB 플래시 드라이브 또는 하드 드라이브는 FAT32/16/12 파일 시스 템을 사용해야 합니다 .

9. 아이폰 / 아이팟 터치 / 아이패드와 같은 Apple 기기들을 더 빠르고 덜

제한된 방식으로 충전하려는 경우 , ASRock 이 제공하는 놀라운 솔 루션인 ASRock APP Charger 를 이용하십시오 . APP Charger 드 라이버를 설치하기만 하면 아이폰이 컴퓨터를 통해서 훨씬 더 빨리 충전되며 충전 속도도 최대 40% 더 빨라집니다 . ASRock APP Char ger 는 많은 Apple 기기를 동시에 빨리 충전할 수 있게 하며 , PC 가

대기 모드 (S1), RAM 에 대한 일시 중단 (S3), 최대 절전 모드 (S4) 또

는 전원 꺼짐 모드 (S5) 에 들어갈 때도 연속적 충전을 지원합니다 . APP Charger 드라이버를 설치하면 그 어느 때보다 더간편하고 빠르 게 충전할 수 있습니다 . ASRock 웹사이트 : http://www.asrock.com/ Feature/AppCharger/index.asp

10. ASRock XFast USB 는 USB 스토리지 장치 성능을 높여줍니다 . 성능은

장치의 속 성에 따라 다를 수 있습니다 .

11. ASRock On/Off Play 기술은 사용자가 MP3 플레이어 또는 휴대전화와

같은 이동식 오디오 장치에서 PC 에 이르는 여러 장치에서 고음질 오디

오 경험을 즐길 수 있게 하며 PC 가 꺼져 있을 때도 ( 또는 ACPI S5 모드

에 있을 때도 ) 고음질 오디오 경험을 즐길 수 있게 합니다 . 또한 이 마더 보드는 사용자에게 가장 편리한 컴퓨팅 환경을 제공하는 무료의 3.5 mm 오디오 케이블 ( 옵션 ) 을 제공합니다 .

12. 본 마더보드는 직접 조절 기능을 제공하지만 , 오버 클러킹을 하는 것은

권장되지 않습니다 . 권장하는 CPU 주파수 외에 다른 주파수를 설정 시에는 시스템이 불안정해지거나 , 메인보드와 CPU 의 불량이 발생 할 수 있으므로 가급적 사용 하지 마십시오 .

13. 시스템을 다시 시작하기 전에 메인보드 위의 CPU 팬이 정상적으로

동작 또는 장착되어 있는지 확인하여 주십시오 . 고온 방지를 위하여 PC 시스템을 설치할 때 CPU 와 방열판 사이에 그리스를 발라 주셔

한 국 어196 ASRock 970 Extreme4 Motherboard

이것은 ATX 폼 팩터 (30.5x24.4 cm, 12.0x9.6 in.) 머더보드입니다 . 머더보드를 설치하기 전에 머더보드가 섀시에 꼭 들어맞는지 섀시의 외형을 살피십

메인보드의 셋팅을 변경하거나 메인보드에 부품을 설치하기 전에 아 래의 안전 수칙을 따라 주세요 . 구성 요소를 설치하거나 제거하기 전에 전원 스위치를 끄거나 전원공급기에서 전 원코드를 분리하십시오 . 그렇지 않으면 머더보드 , 주변 장치 및 / 또는 구성 요 소에 심각한 손상을 일으킬 수 있습니다 .

제품을 만지기 전에 먼저 시스템의 전원 코드를 빼주시기 바 랍니다 . 실수는 메인보드 주변장치 그리고 부품에 심한 손상 을 야기시키는이유가 됩니다 .

2. 메인보드의 손상을 피하기 위하여 정전기 방지를 해주시고 ,

카펫이나 그와 유사한 장소에서의 취급은 절대 삼가 해 주시 기 바랍니다 . 부품들을 취급하기 전에 반드시 정전기 방지용 손목 띠를 착용하거나 안전하게접지된 장소에서 사용해야 한다는 것을 잊지 마시기 바랍니다 .

3. 날카로운 것으로 부품을 잡거나 IC 를 만지지 마세요 .

4. 부품들을 제거할 때에도 접지된 방전 패드나 백에 담으시기

5. 나사를 나사 구멍에 맞춰 마더보드를 샤시에 고정시킬 때 ,

나사를 너무세게 조이지 않도록 하십시오 . 너무 세게 조이면 마더보드에 무리가 갈수 있습니다 .

14. EuP 는 Energy Using Product ( 에너지 사용 제품 ) 의 약어이며 유

럽 연합이 완제품 시스템의 전력 소비량을 정의하기 위해 제정한 표 준이었습니다 . EuP 에 따르면 , 완제품 시스템의 총 AC 전원은 끄 기 모드 상태에서 1.00W 미만이어야 합니다 . EuP 표준을 충족하려 면 EuP 지원 마더보드 및 EuP 지원 전원공급장치가 필요합니다 . 인 텔 (Intel) 의 제안에 따르면 EuP 지원 전 원공급장치는 5V 대기 전력 효율이 100 mA 전류 소비 하에서 50% 보다 높아야 한다는 기준을 충 족해야 합니다 . EuP 지원 전원공급장치를 선택하려면 전원공급장치 제조업체에 자세한 사항을 문의하시기 바랍니다 . 한 국 어197 ASRock 970 Extreme4 Motherboard

단계 1. 소켓의 레버를 90 도까지 들어 올려 잠금을 풀어주세요 . 단계 2. 금색 삼각형 표시가 있는 CPU 모서리가 작은 삼각형 표시가 있는 소켓 모서리에 일치하도록 CPU 를 소켓 위에 바로 올려놓습니다 . 단계 3. CPU 가 안착 될 때 까지 소켓에 CPU 를 조심스럽게 삽입하여 주세요 .

CPU 는 한쪽 방향으로만 맞도록 되어 있습니다 . 핀이 휘는 것을 피하기 위하 여리한 힘을 주어 CPU 를 소켓에 설치하지 마세요 . 단계 4. CPU 가 설치되었다면 CPU 를 안전하게 보호하기 위하여 소켓레버를 내려 CPU 를 소켓에 단단하게 고정하여 주세요 . 레버가 바깥쪽의 탭에 고정되었다면 CPU 가 잠긴 것입니다 .

본 머더보드에 CPU 를 설치한 후에는 더 큰 방열판과 냉각팬을 설치하여 열을 분산 시킬 필요가 있습니다 . 또한 , 열 분산을 향상시킬 수 있도록 CPU 와방열판 사이에 서멀 그리스를 뿌릴 필요가 있습니다 . CPU 와 방열판이 확실하게 고정되고 서로 잘

접촉되도록 하십시오 . 그런 다음 CPU 팬을 CPU FAN 커넥터 (CPU_FAN1, 2 페이

지 , 7 번 참조 / CPU_FAN2, 2 페이지 , 8 번 참조 ) 에 연결하십시오 . 올바른 설치를 위하여 CPU 팬과 방열판의 사용설명서를 참조하십시오 . 단계 1. 소켓 레버를 들어올립니다 단계 2 / 단계 3. CPU 금색 삼각형을 소켓 모서리 작은 삼각형과

레버를 90 도로 들어올립니다CPU 금색 삼각형198 ASRock 970 Extreme4 Motherboard

970 Extreme4 마더보드는 4 개의 240 핀 DDR3 ( 더블 데이트 레이트 3) DIMM 슬롯 을 제공하고 듀얼 채널 메모리 기술을 지원합니다 . 듀얼 채널 구성을 위해서는 반드 시 같은 색깔 슬롯에 동일한 DDR3 DIMM 한 쌍 ( 즉 동일한 브랜드 , 속도 , 크기 및 칩

유형 ) 을 설치해야 합니다 . 즉 동일한 DDR3 DIMM 한 쌍을 듀얼 채널 A(DDR3_A1

과 DDR3_B1; 파란색 슬롯 ; 2 쪽의 7 번 참조 ) 에 설치하거나 듀얼 채널 B(DDR3_A2

와 DDR3_B2; 하얀색 슬롯 ; 2 쪽의 8 번 참조 ) 에 설치해야만 듀얼 채널 메모리 기술 이 활성화됩니다 . 이 마더보드에는 듀얼 채널 구성용으로 4 개의 DDR3 DIMM 을 설 치할 수 있습니다 . 듀얼 채널 구성을 위해 이 마더보드에 4 개의 DDR3 DIMM 을 설 치할 수 있습니다 . 이 경우 4 개의 슬롯에 모두 동일한 DDR3 DIMM 을 설치해야 합 니다 . 아래의 듀얼 채널 구성표를 참조하십시오 . 듀얼 채널 메모리 구성 DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 ( 파란색 슬롯 ) ( 하얀색 슬롯 ) ( 파란색 슬롯 ) ( 하얀색 슬롯 ) (1)

• 구성 (3) 의 경우 , 4 개의 슬롯 모두에 동일한 DDR3 DIMM 을 설치하십시 오 .

메모리 모듈을 제일 먼저 하얀색 슬롯 (DDR3_A2 또는 DDR3_B2)

2. 최적의 호환성과 안정성을 위해 두 개의 메모리 모듈을 설치하려는

경우 같은 색깔의 슬롯에 설치할 것을 권장합니다 . 즉 파란색 슬롯 (DDR3_A1 과 DDR3_B1) 이나 하얀색 슬롯 (DDR3_A2 와 DDR3_ B2) 에 설치하십시오 .

3. 이 마더보드의 DDR3 DIMM 슬롯에 메모리 모듈 한 개나 세 개를 설

치한 경우 듀얼 채널 메모리 기술은 활성화되지 않습니다 .

예를 들어 DDR3_A1 과 DDR3_A2) 에 설치하지 않은 경우 듀얼 채널 메모리 기술은 활성화

5. DDR, DDR2 을 DDR3 슬롯에 설치하거나 면 안됩니다 . 잘못 설치하

면 이 마더보드와 DIMM 메모리가 손상될 수 있습니다 .

6. 이 메인보드에서 DDR3 2000/1866/1800/1600 메모리 모듈을 채택한

경우 , DDR3_A2 및 DDR3_B2 슬롯에 설치할 것을 권장합니다 . 한 국 어199 ASRock 970 Extreme4 Motherboard

DIMM 이나 시스템 구성 요소를 추가 또는 제거하기 전에 전원 공급 장치의 연결을 해제해야 합니다 . 단계 1. 메모리 소켓의 양쪽 끝 고정 클립을 가볍게 눌러 잠금을 풀어주세요 . 단계 2. 메모리 소켓에 DIMM 모듈을 맞추어 끼워 주세요 . DIMM 은 바른 위치에 정확하게 삽입하여야 합니다 . 만약 무리한 힘을 주어 잘못 삽입하면 DIMM 이나 메인보드에 치명적인 불량을 유발

단계 3. DIMM 모듈을 삽입 시 바깥에 있는 손잡이 두개가 완전히 돌아 올 때 까지 ( 끼워 질 때 까지 ) 눌러서 정확히 장착 될 수 있도록 하여야 합니다 . 한 국 어200 ASRock 970 Extreme4 Motherboard

2.4 확장 슬롯 (PCI 슬롯 , PCI Express 슬롯 )

970 Extreme4 메인보드는 2 개의 PCI 슬롯을 , 및 5 PCI Express 슬롯 제공합니다 . PCI 슬롯 : PCI 슬롯은 32bit PCI 인터페이스를 가지는 확장카드들을 설치하여

PCIE 슬롯 : PCIE1 / PCIE3 (PCIE x1 슬롯 ; 하얀색 ) 은 Gigabit LAN 카드 , SATA2 카드 등과같이 레인 너비가 x1 인 PCI Express 카드에사용

PCIE2 / PCIE4 (PCIE x16 슬롯 ; 파란색 ) 는 PCI Express x16 레인 폭 그래픽카드에 사용되거나 , CrossFire

는 PCI Express 그래픽 카드를설치하는 데 사용됩니다 . PCIE5 (PCIE x16 슬롯 ; 파란색 ) 는 PCI Express x4 레인폭 그래 픽 카드에 사용되거나 , 3 웨이 CrossFire

기능을 지원하는 PCI Express 그래픽 카드를설치하는 데 사용됩니다 .

단계 1. 확장 카드를 설치하시기 전에 반드시 전원을 끄시고 전원 코드를 뽑은 다 음 진행해 주시기 바랍니다 . 그리고 설치 하시기 전에 확장 카드의 사용자 설명서 등을 읽으시고 , 카드에 필요한 하드웨어 셋팅을 하여

단계 2. 사용하고자 하는 슬롯의 브라켓 덮개를 제거하여 주세요 . 나사는 나중에 사용을 위하여 보관하여 주세요 . 단계 3. 카드와 슬롯을 일치시키고 슬롯에 카드가 안착 될 때까지 부드럽게

단계 4. 케이스와 카드를 나사로 고정하여 주세요 . 단계 5. 나사를 조여 카드를 섀시에 고정시킵니다 . 단계 6. 시스템 덮개를 닫습니다 .

1. 싱글 VGA 카드 모드에서는 PCIE2 슬롯에 PCI Express x16 그래

픽 카드를 설치할 것을 권장합니다 .

모드에서는 PCIE2 및 PCIE4 슬롯에 PCI Express x16 그래픽 카드를 설치하십시오 . 그결과 이 2 개의 슬롯 은 x8 대역폭에서 작동합니다 .

모드에서는 PCIE2, PCIE4 및 PCIE5 슬롯에 PCI

Express x16 그래픽 카드를 설치하십시오 . 그 결과 PCIE2 및 PCIE4 슬롯은 x8 대역폭에서 작동하고 , PCIE5 슬롯은 x4 대역폭에서작동합

4. 여러 개의 그래픽 카드를 사용하는 경우 과열 방지 환경을 개선하기

해 메인보드 섀시 팬 커넥터 (CHA_FAN1, CHA_FAN2 또는

CHA_FAN3) 를섀시 팬에 연결하십시오 . 한 국 어201 ASRock 970 Extreme4 Motherboard

이 메인보드는 최대 2 개의 동일한 PCI Express x16 그래픽 카드를 설치할 수 있 도록 하는 NVIDIA

(Scalable Link Interface) 기술을 지원합니다 . 현재 , NVIDIA

64 비트 / XP / XP 64 비트 OS 를 지원합니다 . 자세한 내용은 17 페이지의 설치 절차를 따르십시오 .

을 지원합니다 . CrossFireX

기술은 여러 개의 고성능 그래픽 처리 장치 (GPU) 를 하나의 PC 에 결합하는 데 사용 가능한 방법 중 이점이 가장 많습니다 . 광범위하게 다른 작동 모드를 지능형 소프트웨어 디자인과 혁신적인 상호연결 메커니즘에 결합 한 CrossFireX

는 모든 3D 응용 프로그램에서 가능한 가장 높은 레벨의 성능과 이 미지 품질을 제공할 수 있습니다 . 현재 CrossFireX

XP ( 서비 스 팩 2) / Vista

/ 7 OS 에서 지원됩니다 . 3-Way CrossFireX

/ 7 OS 에서만 지원됩니다 . AMD 웹 사이트에서 AMD

드라이버 업데이트를 확인하십시오 . 자세한 내용은 20 페이 지의 설치 절차를 참조하십시오 . 한 국 어202 ASRock 970 Extreme4 Motherboard

• ASRock Smart Remote 는 일부 ASRock 마더보드에 의해서만 지원됩니다 . 마더보드 지원 목 록을 알아 보려면 ASRock 웹사이트를 참조하십시오 : http://www.asrock.com USB 2.0 헤더 (9- 핀 , 파란색 ) CIR 헤더 (4- 핀 , 흰색 )

2.7 ASRock Smart Remote 간편 설치 설명서

ASRock Smart Remote 는 CIR 헤더가 탑재된 ASRock 마더보드에만 사용됩니다 . ASRock Smart Remote 의 간편 설치 및 사용에 대해서는 아래의 절차를 참조하십시오 . 1단계. ASRock 마더보드의 USB 2.0 헤더 옆 에 있는 CIR 헤더를 찾습니다 . 2단계. 전면 USB 케이블을 USB 2.0 헤더와 ( 아래 참조 , 핀 1-5) CIR 헤더에 연결 합니다 . 와이어 할당과 핀 할당이 올 바르게 일치되는지 확인하십시오 . 3단계. 다중 각도 CIR 리시버를 전면 USB 포 트에 설치합니다 . 다중 각도 CIR 리 시버가 적외선 신호를 MCE 리모컨으 로부터 제대로 수신하지 못할 경우

다른 전면 USB 포트에 설치해 보십시

서로 다른 각도의 3 개의 CIR 센서

1. 한 개의 전면 USB 포트만 CIR 기능을 지원할 수 있습니다 . CIR 기능

이 활성화되면 다른 포트는 USB 기능을 유지합니다 .

2. 다중 각도 CIR 리시버는 전면 USB 포트에만 사용됩니다 . 후면 USB

브래킷을 사용하여 후면 패널에 리시버를 연결하지 마십시오

도 리시버는 여러 방향에서 ( 위 , 아래 및 앞쪽 ) 전송되는 적외선 신호 를 수신할 수 있으며 , 시중에 판매되는 대다수 섀시와 호환됩니다 .

3. 원격 리시버는 핫 - 플러그 기능을 지원하지 않습니다 . 원격 리시버를

시스템 부팅 전에 설치하십시오 . USB

그림은 점퍼를 어떻게 셋업 하는지를 보여줍니다 . 점퍼 캡이 핀 위에 있을 때 , 점퍼는

그림은 3 개의 핀 중 1-2 번 핀이

보여주는 것이며 , 점퍼 캡이 이 두 핀 위에 있음을 보여주는 것입니다 .

CMOS 초기화 (CLRCMOS1, 3 핀 점퍼 ) (2 페이지 , 19 번 항목 참조 )

CLRCMOS1 을 사용하여 CMOS 에 들어 있는 데이터를 삭제할 수 있습니다 . 시스템 매개변수를 삭제하고 기본 설정으로 복원하려면 , 컴퓨터를 끄고 전원 공급장치에서 플러그를 뽑으십시오 . 15 초를 기다린 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락하십시오 . 그러나 BIOS 업데이트

직후에는 CMOS 를 삭제하지 마십시오 . BIOS 를 업데이트하자마자 CMOS 를

삭제해야 하는 경우 먼저 시스템을 부팅하고 CMOS 를 종료하고 삭제 작업을 해 야 합니다 . CMOS 배터리를 제거할 경우에만 암호 , 날짜 , 시간 , 사용자 기본 프 로파일 , 1394 GUID, MAC 주소가 삭제됩니다 . CMOS 삭제기본 설정 Clear CMOS Switch는 Clear CMOS 점퍼와 동일한 기능을 갖고

한 국 어204 ASRock 970 Extreme4 Motherboard USB 2.0 헤더 본 머더보드에는 I/O 패널에 있 (9 핀 USB_6_7) 는 4 개의 기본 USB 2.0 포트 (2 페이지 , 27 번 항목 참조 ) 외에도 USB 2.0 헤더가 3 개 있 습니다 . 각각의 USB 2.0 헤더 는 2 개의 USB 2.0 포트를 지원

(9 핀 USB8_9) (2 페이지 , 29 번 항목 참조 )

이 콘넥터는 점퍼가 아닙니다 . 이 콘넥터 위에 점퍼 캡을 사용하지마 세요 . 커넥터에 점퍼 캡을 설치하면 마더보드가 영구적으로 손상됩니다 ! 시리얼 ATA3 커넥터 5 개의 시리얼 ATA3 (SATA3_1: 2 페이지 , 16 번 항목 참조 ) (SATA3) 커넥터는 내부 저장 (SATA3_2_3: 2 페이지 , 15 번 항목 참조 ) 장치용 SATA 데이터 케이블 (SATA3_4_5: 2 페이지 , 14 번 항목 참조 ) 을지원합니다 . 커넥터가 내부 기억 장치용 SATA 케이블을 지원합니다 . 현재의 SATA3 인터페이스는 최고 6.0 Gb/s 의 데이터 전송 속도를지원합니다 . SATA3_2_3 SATA3_4_5 SATA3_1 3.5mm 오디오 케이블

3.5 mm 오디오 케이블의 어느 한

쪽을 MP3 플레이어와 휴대전화 와 같은 이동식 오디오 장치 또 는 PC 의 라인 입력 포트에 연결

SATA 데이터 케이블의 임의 적인 측을 마더보드의 SATA / SATAII / SATA3 하드 디스크 혹은 SATAII / SATA3 커넥터

한 국 어205 ASRock 970 Extreme4 Motherboard (9 핀 USB10_11) (2 페이지 , 30 번 항목 참조 )

USB 3.0 헤더 I/O 패널에 있는 두 개의 기본

(19 핀 USB_12_13) 적 USB 3.0 포트 이외에도 마 (2 페이지 , 11 번 항목 참조 ) 더보드에 한 개의 USB 3.0 헤 더가 있습니다 . 이 USB 3.0 헤 더는 두 개의 USB 3.0 포트를 지원할 수 있습니다 . 적외선 모듈 헤더 이 헤더는 선택품목인 무선 (5 핀 IR1) 적외선 송수신 모듈을 (2 페이지 , 32 번 항목 참조 )

전면부 오디오 콘넥터 이 콘넥터는 오디오 장치를 (9 핀 HD_AUDIO1) 편리하게 조절하고 연결할 수 ( 2 페이지 , 42 번 항목 참조 ) 있는 전면 오디오 인터페이스

소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기 (4 핀 CIR1)

(2 페이지 , 28 번 항목 참조 )

1. High Definition Audio( 고음질 오디오 ) 는 잭 센스 기능을 지원하나 , 제

대로작동하려 면 섀시의 패널 와이어가 HAD 를 지원해야 합니다 . 이 설 명서 및 섀시 설명서의지침 을 따라 시스템을 설치하십시오 .

2. AC’97 오디오 패널을 사용하는 경우 , 이를 아래와 같이 프런트 패널

의 오디오헤 더에 설치하십시 오 . A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 , Audio_L (LIN) 을 OUT2_L 에 연결합 니다 . C. Ground (GND) 을 Ground (GND) 에 연결합니다 . 한 국 어206 ASRock 970 Extreme4 Motherboard D. MIC_RET 및 OUT_RET 는 HD 오디오 패널 전용입니다 . 이들을 AC’97 오디오 패널에 연결 하지 않아도 됩니다 . E. 앞면 마이크 작동 . Windows

XP / XP 64 비트 OS 의 경우 :

( 앞면 마이크 ) 를 선택합니다 . Windows

( 리코딩 볼륨 ) 을 조정합니다 . 시스템 콘넥터 이 콘넥터는 시스템 전면 패 (9 핀 PANEL1) 널기능을 지원하기 위한 (2 페이지 , 21 번 항목 참조 )

섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당 에 따라 이헤더에 연결합니다 . 케이블을 연결하기 전에 양극 핀과 음극 핀

PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스 템을 끄는방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니

PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있

을 때는 LED 가 켜져 있습니다 . 시스템이 S1 대기 상태에 있을 때는 LED

가 계속 깜박입니다 . 시스템이 S3/S4 대기 상태 또는 전원 꺼짐 (S5) 상태 에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이 브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 . 한 국 어207 ASRock 970 Extreme4 Motherboard 전원 LED 헤더 시스템 전원 상태를 표시하려

핀 PLED1) 면 섀시 전원 LED 를 헤더에 연 (2 페이지 , 18 번 항목 참조 ) 결하십시오 . 시스템 작동 중에 는 LED 에 전원이 켜져 있습니 다 . S1 상태에서는 LED 가 계 속 깜박입니다 . S3/S4 상태 또 는 S5 상태에서는 LED 가 꺼집 니다 ( 전원 꺼짐 ).

새시 스피커를 이 헤더에 (4 핀 SPEAKER 1)

(2 페이지 , 20 번 항목 참조 ) 섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (2 페이지 , 9 번 항목 참조 ) (3 핀 CHA_FAN2) (2 페이지 , 25 번 항목 참조 ) (3 핀 CHA_FAN3) (2 페이지 , 26 번 항목 참조 ) (3 핀 PWR_FAN1) (2 페이지 , 2 번 항목 참조 ) +5VDUMMYDUMMYSPEAKER

팬 케이블을 팬 커넥터에 연결하 고 접지 핀에는 검은색 전선을 연결하십시오 . CHA_FAN1/2/3 팬 속도는 UEFI 또는 AXTU 를 통하여 제어할 수 있습니다 . CPU 팬 커넥터 CPU 팬 케이블을 이 커넥터에 (4 핀 CPU_FAN1) 연결하고 흑색 선을 접지 핀에 (2 페이지 , 4 번 항목 참조 )

본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속 도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머

더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결

1-3 번 핀에 연결됨 3 핀 팬 설치 한 국 어208 ASRock 970 Extreme4 Motherboard 20 핀 ATX 전원 공급장치 설치 이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 , 종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이 가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 , Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .

ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린

(8 핀 ATX12V1) 전원공급장치를 이 커넥터에 (2 페이지 , 1 번 항목 참조 ) 연결해야 충분한 전력을 공급할 수 있습니다 . 그러지 않을 경우 전원을 켤 수

ATX 전원 헤더 ATX 전원 공급기를 이 헤더에 (24 핀 ATXPWR1)

(2 페이지 , 10 번 항목 참조 )

비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은

여전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채

용하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5 에전원공급을 삽입해야합니다 .

(3 핀 CPU_FAN2) (2 페이지 , 3 번 항목 참조 )

IEEE 1394 헤더 이본 머더보드에는 I/O 패널에

(9 핀 FRONT_1394) 있는 1 개의 기본 IEEE 1394 포 (2 페이지 , 24 번 항목 참조 ) 트외에도 IEEE 1394 (FRONT_1394) 헤더가 1 개 있습니다 . 각각의 IEEE 1394 헤더는 1 개의 IEEE 1394 포 트를지원할 수 있습니다 . GND+12V

한 국 어209 ASRock 970 Extreme4 Motherboard

컨넥터 이 콘넥터는 시리얼 포트 (9 핀 COM1) 모듈을 지원합니다 . (2 페이지 , 31 번 항목 참조 )

HDMI_SPDIF 헤더 HDMI VGA 카드에 SPDIF 오

(2 핀 HDMI_SPDIF1) 디오 출력을 제공하는 (2 페이지 , 33 번 항목 참조 ) HDMI_SPDIF 헤더는 시스템 이 HDMI 디지털 TV/ 프로젝 터 /LCD 장치에 연결할 수 있 게 합니다 . HDMI VGA 카드의 HDMI_SPDIF 커넥터를 이 헤 더에 연결하십시오 . 한 국 어210 ASRock 970 Extreme4 Motherboard

이 메인보드에는 세 개의 빠른 스위치 , 즉 전원 스위치 , 리셋 스위치 및 CMOS 삭제 스위치가 있어 , 사용자가 빠르게 시스템을 켜고 끄거나 리셋하고 CMOS 값을 삭제

CMOS 삭제 스위치는 빠른 스위 치로서 , 사용자가 CMOS 값을 빠르게 삭제할 수 있습니다 .

(RSTBTN) (2 페이지 , 22 번 항목 참조 ) CMOS 삭제 스위치 (CLRCBTN) (3 페이지 , 14 번 항목 참조 )

(PWRBTN) (2 페이지 , 23 번 항목 참조 ) 전원 스위치는 빠른 스위치로서 , 사용자가 시스템을 빠르게 켜거 나 끌 수 있습니다 . 리셋 스위치는 빠른 스위치로서 , 사용자가 시스템을 빠르게 리셋

한 국 어211 ASRock 970 Extreme4 Motherboard

시스템에 드라이버를 설치하려면 먼저 광 드라이브에 지원 CD 를 넣으십시오 . 그러 면 시스템에 적합한 드라이버가 자동으로 검색되어 지원 CD 드라이버 페이지에 열거 됩니다 . 필요한 드라이버를 위에서 아래로 순서대로 설치하십시오 . 그렇게 해야만 설치하는 드라이버가 올바르게 작동할 수 있습니다 .

온보드 디버그 LED 는 문제 해결을 훨씬 용이하게 해주는 코드 정보를 제공하는 데 사용됩니다 . 디버그 LED 코드를 읽는 방법은 35, 36, 37 및 38 페이지의 그림을 참조

2.14 RAID 기능이 지원되지 않는 Windows

64 비트 / XP / XP 64 비트 설치 SATA3 HDD 에 RAID 기능을 지원하지 않는 Windows

7 / 7 64- 비트 / Vista

64- 비트 / XP / XP 64- 비트 를 설치하거나 , 다음 단계 를 따르십

2.13 RAID 기능을 포함하여 Windows

7 / 7 64 비 트 / Vista

64 비트 / XP / XP 64 비트 설치하기 RAID 기능이 있는 SATA3 HDD 에 Windows

7 / 7 64- 비트 / Vista

64- 비트 / XP / XP 64- 비트 운영 체제를 설치하려는 경우 , 자세한 절차는 지원 CD

의 다음 경로에 있는 설명서를 참조하십시오 .

2.14.2 RAID 기능이 지원되지 않는 Windows

64 비트 설치 SATA3 HDD 에 RAID 기능을 지원하지 않는 Windows

7 / 7 64- 비트 / Vista

64- 비트 를 설치하거나 , 다음 단계 를 따르십시오 .

단계 1: UEFI 를 설정합니다 . A.UEFI SETUP UTILITY (UEFI 설정 유틸리티 )

Storage Configuration (Storage 구성 ) 을 선택합니다 . B."SATA 모드 " 옵션을 [IDE] 로 설정합니다 . 단계 2: 시스템에 Windows

NCQ 와 핫 플러그 기능이 없는 SATA3 HDD 장치의 사용

단계 1: UEFI 를 설정합니다 . A.UEFI SETUP UTILITY (UEFI 설정 유틸리티 )

Storage Configuration (Storage 구성 ) 을 선택합니다 . B."SATA 모드 " 옵션을 [AHCI] 로 설정합니다 . 단계 2: 시스템에 Windows

NCQ 와 핫 플러그 기능이 있는 SATA3 HDD 장치의 사용

단계 1: UEFI 를 설정합니다 . A.UEFI SETUP UTILITY (UEFI 설정 유틸리티 )

Storage Configuration (Storage 구성 ) 을 선택합니다 . B."SATA 모드 " 옵션을 [IDE] 로 설정합니다 . 단계 2: 시스템에 Windows

XP / XP 64 비트 OS 를 설치합니다 .

NCQ 와 핫 플러그 기능이 없는 SATA3 HDD 장치의 사용

2.14.1 RAID 기능이 지원되지 않는 Windows

/ XP 64 비트 설치 SATA3 HDD 에 RAID 기능을 지원하지 않는 Windows

XP / XP 64 비트 를 설치하거나 , 다음 단계 를 따르십시오 . 한 국 어213 ASRock 970 Extreme4 Motherboard

메인보드의 플래쉬 메모리에는 바이오스 셋업 유틸리티가 저장되어 있습니다 . 컴퓨터를 사용하실 때 , “자가진단 테스트”(POST) 가 실시되는 동안 <F2> 또는 <Del> 키를 눌러 바이오스 셋업으로 들어가세요 ; 만일 그렇게 하지 않으면 POST 는 테스트 루틴을 계속하여 실행할 것입니다 . 만일 POST 이후 바이오스 셋업을 하 기 원하신다면 ,<Ctl>+<Alt>+<Delete> 키를 누르거나 , 또는 시스템 본체의 리셋 버튼을 눌러 시스템을 재 시작하여 주시기 바랍니다 . 바이오스 셋업 프로그램은 사용 하기 편하도록 디자인되어 있습니다 . 각 항목은 다양한 서브 메뉴 표가 올라오며 미 리 정해진 값 중에서 선택할 수 있도록 되어 있습니다 . 바이오스 셋업에 대한 보다 상 세한 정보를 원하신다면 보조 CD 안의 포함된 사용자 매뉴얼 (PDF 파일 ) 을 따라 주

이 메인보드는 여러 가지 마이크로소프트 윈도우 운영 체계를 지원합니다 : 7/7 64 비트 /Vista

64 비트 /XP/XP 64 비트 . 메인보드에 필요한 드라이버 와 사용자 편의를 위해 제공되는 보조 CD 는 메인보드 의 기능을 향상시켜 줄 것입니

다 . 보조 CD 를 사용하여 시작하시려면 , CD-ROM 드라이브에 CD 를 넣어주시기 바

랍니다 . 만일 고객님의 컴퓨터가 “AUTORUN” 이 가능하다면 자동으로 메인 메 뉴를 모니터에 디스플레이 시켜 줄 것입니다 . 만일 자동으로 메인 메뉴가 나타나지

않는다면 , 보조 CD 의 디스플레이 메뉴 안에 있는 BIN 폴더 ASSETUP.EXE 파일을

더블 클릭하여 주시기 바랍니다 . (D:

ASSETUP.EXE, D: 는 CD-ROM 드라이브 )214
