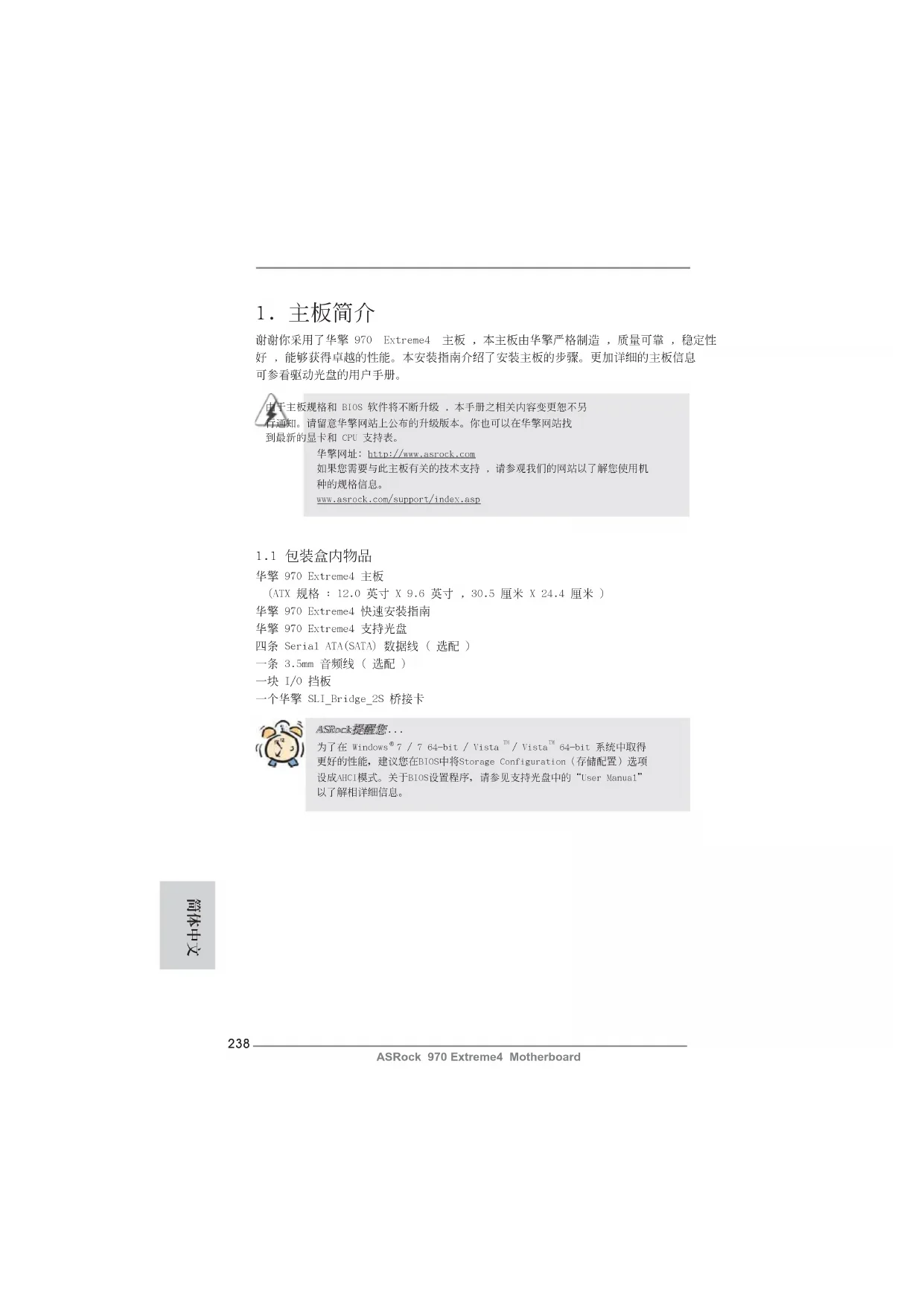

謝謝你采用了華擎 970 Extreme4 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性 好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息 可參看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。華擎网址：http://www.asrock.com如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機種的規格信息。www.asrock.com/support/index.asp

華擎 970 Extreme4 主板 (ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米 ) 華擎 970 Extreme4 快速安裝指南 華擎 970 Extreme4 支持光盤 四條 Serial ATA(SATA) 數據線 ( 選配 ) 一條 3.5mm 音頻線 ( 選配 ) 一塊 I/O 擋板 一個華擎 SLI_Bridge_2S 橋接卡 ASRock提醒您 ASRock提醒您

7 / 7 64-bit / Vista / Vista 64-bit 系統中取得更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”以了解相詳細信息。 簡體中文239 ASRock 970 Extreme4 Motherboard

架构 - ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米

- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容 ) 處理器 - 支持 Socket AM3+ 處理器 - 支持 Socket AM3 處理器 : AMD Phenom

II X6 / X4 / X3 / X2(920/940 除外 ) / Athlon II X4 / X3 / X2 / Sempron 處理器 - 八核心 CPU 就緒 - 支持 UCC (Unlock CPU Core)（詳見警告 1） - V4 + 1 電源相位設計 - 支持高達 140W 的 CPU - 支持 AMD Cool

- 支持 FSB 2600 MHz (5.2 GT/s) - 支持異步超頻技術（詳見警告 2） - 支持 Hyper-Transport 3.0 (HT 3.0) 技術 芯片組 - 北橋 : AMD 970 - 南橋 : AMD SB950 系統內存 - 支持雙通道內存技術（見警告 3） - 配備 4 個 DDR3 DIMM 插槽 - 支持 DDR3 2000( 超頻 )/1866( 超頻 )/1800( 超頻 )/1600( 超 頻 )/1333/1066/800 non-ECC、un-buffered 內存（見警告 4） - 系統最高支持 32GB 容量（見警告 5） 擴展插槽 - 3 x PCI Express 2.0 x16 插槽 (PCIE2/PCIE4: 單插槽 x16(PCIE2)/x8(PCIE4) 或雙插槽 x8/x8 模式 ; PCIE5: x4 模式 ) - 2 x PCI Express 2.0 x1 插槽 - 2 x PCI 插槽 - 支持 AMD

音效 - 7.1 聲道高保真音頻 , 支持內容保護功能 (Realtek ALC892 音頻編解碼器 )

板載 LAN 功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支持网路喚醒（Wake-On-LAN） - 支持網路線偵測功能 - 支持 Energy Efficient Ethernet 802.3az - 支持 PXE 簡體中文240 ASRock 970 Extreme4 Motherboard Rear Panel I/O 界面 I/O - 1 個 PS/2 鼠標接口 ( 后面板輸入 / - 1 個 PS/2 鍵盤接口 輸出接口 ) - 1 個同軸 SPDIF 輸出接口 - 1 個光纖 SPDIF 輸出接口 - 4 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 - 1 個 eSATA3 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

SPEED LED) - 1 個 IEEE 1394 接口 - 1 個 CMOS 數據清除開關 - 高保真音頻插孔：側置喇叭 / 后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 ( 見警告 6) SATA3 - 5 x AMD SB950 提供的 SATA3 6.0Gb/s 連接頭，支持 RAID (RAID 0, RAID 1, RAID 0+1, JBOD 和 RAID 5), NCQ, AHCI

USB 3.0 - 2 x ASMedia ASM1042 的后置 USB 3.0 連接頭，支持 USB 1.0/2.0/3.0 到 5Gb/s - 1 x ASMedia ASM1042 的前置 USB 3.0 連接頭 ( 支持 2 個 USB 3.0 接口 )，支持 USB 1.0/2.0/3.0 到 5Gb/s 連接頭 - 5 x SATA3 6.0Gb/s 連接頭 - 1 x 紅外線模塊接頭 - 1 x 消費類紅外線模塊接頭 - 1 X 串行接口連接器 - 1 x IEEE 1394 接頭 - 1 x HDMI_SPDIF 接頭 - 1 x 電源指示燈連接排針 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭

- 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接口 ( 可支持 2 個額外的 USB 3.0 接口 ) - 1 x Dr. Debug (7 段調試 LED)

快速開關 - 1 個帶 LED 的 CMOS 數據清除開關

- 1 個帶 LED 的電源開關 - 1 個帶 LED 的復位開關 BIOS - 32Mb AMI UEFI Legal BIOS, 支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 簡體中文241 ASRock 970 Extreme4 Motherboard

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超 頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導 致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可 能導致的損壞不承擔責任。

- 支持 jumperfree 免跳線模式 - 支持 SMBIOS 2.3.1

驅動程序 , 工具軟件 , 殺毒軟件（試用版 ),CyberLink MediaEspresso 6.5 試用版 獨家功能 - 華擎 Extreme Tuning Utility(AXTU)（詳見警告 7）

- 華擎 Instant Flash（見警告 8） - 華擎 APP Charger（見警告 9） - 華擎 XFast USB（見警告 10） - 華擎開 / 關播放技術（見警告 11） - Hybrid Booster( 安心超頻技術 ): - 支持 CPU 無級頻率調控（見警告 12） - ASRock U-COP（見警告 13） - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 ) - Turbo UCC 硬件監控器 - CPU 溫度偵測

- CPU/ 機箱 / 電源風扇轉速計 - CPU 靜音風扇 - CPU/ 機箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓

位元 /XP/XP 64 位元适用于此主板

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 ) （見警告 14）

1. ASRock UCC (Unlock CPU Core) 功能簡化了 AMD CPU 的激活。只需簡單的

開啟 UEFI 選項”Unlock CPU Core”, 您就可以解鎖額外的 CPU 核心 , 實現

及時的性能提升。當 UCC 功能開啟時 , 雙核或三核 CPU 將變為四核 CPU, 而

對于某些 CPU, 包括四核 CPU, 還可將 L3 三級緩存的容量擴大為 6MB, 這意味

著您可以用更低的價格享受到高端 CPU 的性能。注意 :UCC 功能僅支持 AM3/

AM3+ CPU。此外 , 並非每顆 AM3/AM3+ CPU 都支持此功能 , 因為某些 CPU 的

2. 這款主板支持異步超頻技術。請閱讀第 40 頁的”Untied Overclocking

Technology”( 自由超頻技術 ) 了解詳情。

3. 這款主板支持雙通道內存技術。在您實現雙通道內存技術之前，為能正確安

裝，請確認您已經閱讀了第 246 頁的內存模組安裝指南。

4. 2000/1866/1800/1600MHz 內存頻率是否支持在于您使用的 AM3 CPU。如果您

想在這款主板上使用 DDR3 2000/1866/1800/1600 內存條 , 請查閱我們網站 的內存支持列表了解兼容的內存。華擎網站 : http://www.asrock.com

5. 由于操作系統的限制，在 Windows

/ XP 下，供系統使用的實 際內存容量可能小于 4GB。對於 Windows

操作系統搭配 64 位元 CPU 來說 ,

6. 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱 第 3 頁的表格瞭解正確的連接方式。

7. ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用

戶友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、 O C DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要 參數。在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進 行調整。在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化

系統性能。在 OC DNA 中，您可以將自己的 OC 設置保存為配置文件，并

与您的朋友共享。您的朋友可以將您的 O C 配置文件加載他們的系統中，

從而得到相同的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU

核心空閒時減少輸出相位數，以提高效率且不影響運計算性能。關于 A S - Rock Extreme Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。 華擎網站：http://www.asrock.com

8. 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

即可進行 BIOS 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 BIOS 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程序。啟動這一 程序後 , 只需把新的 BIOS 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠 標就能完成 BIOS的更新, 而不再需要準備額外的軟盤或其他複雜的更新 程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

9. 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安 裝 APP Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華 擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進 入待機 (S1)、掛起至內存 (S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設 備充電。只需安裝了 APP Charger 驅動程序 , 您立刻就能擁有非凡的充電

10. 華擎 XFast USB 可以提升 USB 存儲設備性能。性能可能因設備特性不

11. 華擎開 / 關播放技術能讓用戶通過將便攜式音頻設備（如 MP3 播放机或移

動電話）連接到 PC 來享受美好的音頻体驗，即使 PC 處于關机狀態（或處 于 ACPI S5 模式）也沒關系！此主板還提供一條免費 3.5mm 音頻線（選購）， 确保用戶建立最方便的計算環境。

12. 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准

CPU 總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主

13. 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之 前 ，

請檢查主板上的 CPU 風扇是否正常運轉並拔出電源線，然后再將它 插 回。為了提高散熱性，在安裝 PC 系統時請在 CP U 和散熱器之間涂一層導

14. EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總 消耗必須在 1.00W 以下。為滿足 EuP 標準 , 您需要同時具備支持 EuP 的主 板和支持 EuP 的電源供應器。根據 Intel

的建議 , 支持 EuP 的電源供應器 必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的 電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。 簡體中文244 ASRock 970 Extreme4 Motherboard

這是一款 ATX 規格的主板 (12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米 )。

在安裝主板之前 , 了解您的機箱配置以確保主板的正確安裝。

安裝主板時，注意以下安全防范： 1、 設備要有良好的接地線，避免靜電損害，進行安裝前，請先斷 開電源，否則會損壞主板。 2、 為了避免主板上的組件受到靜電損害，絕不要把主板徑直放到 地毯等類似的地方，也要記住在接觸主板前使用一個靜電手腕

3、 通過邊緣拿住整塊主板安裝，切毋接觸芯片。 4、 在證明放掉靜電后，方可進行安裝。 5、 當把螺絲釘放入螺絲孔用來將主板固定到機箱上時，請不要過 度擰緊螺絲！這樣做很可能會損壞主板。 在您安裝或者拆卸任何組件之前 , 確保已關閉電源或者已拔掉電源 線。錯誤的做法可能會導致主板、外圍設備或組件嚴重受損。 簡體中文245 ASRock 970 Extreme4 Motherboard

步驟 1： 移動固定杆 90°角解除插槽鎖。

步驟 2： 將 CPU 直接放置在 CPU 插槽上方，讓有金三角標記的 CPU 一角与插槽上有小

步驟 3： 謹慎地將處理器插入插槽直到它安裝到恰當的位置。 CPU 安裝都只有一個正確的方向 , 為了避免損壞針腳 , 請不要強迫將 CPU 插入插槽中。 步驟 4： 處理器放置妥當后，按緊它並推下插槽固定杆來穩固處理器。推動固定杆到 側面的突起部分時會發出“答”的聲響表明它被鎖住了。

在主板上安裝 CPU 之後 , 必須安裝大尺寸散熱片和散熱風扇。同時 , 您還 需要在 CPU 和散熱片之間塗抹散熱硅脂改進散熱效果。確保 CPU 和散熱彼

此接觸穩固良好。接著將 CPU 風扇連接到 CPU FAN 接口 (CPU_FAN1, 參看

第 2 頁 No. 4 或 CPU_FAN2, 參看第 2 頁 No. 3)。為了正確安裝 , 請仔細 查閱 CPU 風扇和散熱器的使用說明。 步驟 1：

步驟 2 / 步驟 3： 將 CPU 的金三角對準插座

拉杆 90°角抬起CPU 的金三角插座邊角上的小 三角246 ASRock 970 Extreme4 Motherboard

此主板提供四組 240- 針 DDR3 (Double Data Rate 3，雙倍數據傳輸速率 ) DIMM 內 存插槽，並且支援雙通道內存技術。為了配置雙通道，您必須在相同顏色的插槽安裝 一對同樣的（相同的牌子、速度、容量以及芯片類型）DDR3 DIMM 內存條。換句話說， 您要在雙通道 A 安裝同樣的 DDR3 DIMM 內存條（DDR3_A1 和 DDR3_B1；藍色插槽；參 見 p.2 No.7）或者在雙通道 B 安裝同樣的 DDR3 DIMM 內存條（DDR3_A2 和 DDR3_B2； 白色插槽；參見 p.2 No.8），這樣雙通道內存技術就會被激活了。這款主板也允許您 為了配置雙通道功能安裝四條 DDR3 DIMM 內存條。這種情況下，您需要在所有的四組 插槽上安裝同樣的 DDR3 DIMM 內存條。請查閱下面的雙通道內存配置表。

DDR3_A1 DDR3_A2 DDR3_B1 DDR3_B2 ( 藍色插槽 ) ( 白色插槽 ) ( 藍色插槽 ) ( 白色插槽 ) (1) 板上組裝 - 板上組裝 - (2) - 板上組裝 - 板上組裝 (3) 板上組裝 板上組裝 板上組裝 板上組裝

• 為了這個配置 (3), 請在這 4 個插槽上安裝同樣的 DDR3 內存。

優先將內存條安裝到白色內存插槽 (DDR3_A2 或 DDR3_B2)。

如果您打算安裝兩根內存條，為了最佳的兼容性和可靠性，我們推 薦將它們安裝到相同顏色的插槽上。換言之，將它們安裝到 DDR3_A1

和 DDR3_B1 或 DDR3_A2 和 DDR3_B2。

3. 如果僅僅在這款主板的 DDR3 DIMM 內存插槽上安裝單條內存模組或

者三條內存模組，這將無法激活雙通道內存技術。

如果一對內存模組並未安裝在相同的“雙通道”上，例如將一對內存

模組安裝在了 DDR3_A1 和 DDR3_A2，這將不能激活雙通道內存技術。

不允許將 DDR 或 DDR2 內存條插入 DDR3 插槽

6. 如果您在這款主板上使用 DD R3 2000/1866/1800/1600 內存條 , 推薦

將內存條安裝到 DDR3_A2 和 DDR3_B2 插槽。

請確保在添加或移走 DIMM 內存或系統部件之前切斷電源適配器。 1、 DIMM 插槽兩端的起拔器向外扳開。 2、 將每個 DIMM 插槽的凹口与 DIMM 內存上凸出部分對應，使凹口与凸出部 分吻合，內存即能正确安裝。 DIMM 內存只能以正確的方向安裝。如果你以錯誤的方向強行將 DIMM 內 存插入插槽 , 那將會導致主板和 DIMM 內存的永久性損壞。　 3、 將 DIMM 內存平穩地插入插槽直至兩端卡子迅速而充分地歸位以及 DIMM

2.4 擴展插槽 (PCI 和 PCI Express 插槽 )

在此主板上有 2 條 PCI 插槽和 5 條 PCI Express 插槽。 PCI 插槽： 此插槽可用來安插 32 位的擴展 PCI 卡。 PCIE 插槽： PCIE1 / PCIE3 (PCIE x1 插槽 ; 白色 ) 用來安裝 PCIE x1 顯卡 , 例如 千兆網卡 , SATA2 卡等。 PCIE2 / PCIE4 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x16 顯卡 , 或者用于安裝 PCI Express 顯卡以支持 CrossFireX

PCIE5 (PCIE x16 插槽 ; 藍色 ) 支持 PCI Express x4 顯卡 , 或者用于 安裝 PCI Express 顯卡以支持 3 路 CrossFireX

在單卡模式下 , 推薦在 PCIE2 插槽上安裝 PCI Express x16 顯卡。

模式下 , 請在 PCIE2 和 PCIE4 插槽上安 裝 PCI Express x16 顯卡。這種情況下 , 這兩個插槽以 x8 帶寬運行。

模式下 , 請在 PCIE2、PCIE4 和 PCIE5 插槽上安

裝 PCI Express x16 顯卡。這種情況下 ,PCIE 和 PCIE4 插槽插槽以 x8 帶寬運行 , 同時 PCIE5 插槽以 x4 帶寬運行。

4. 當您使用多顯卡方案時 , 為了提供更好的散熱環境 , 請安裝機箱風

扇並將它連接到主板的機箱風扇接口 (CHA_FAN1, CHA_FAN2 或 CHA_

步驟 1、 在安裝擴展卡之前，請確認已經關閉電源或拔掉電源線。在你安裝之前 , 請閱讀擴展卡的說明並完成必需的硬件設置。 步驟 2、 移動机箱擋板，以便使用擴展槽。 步驟 3、 選擇一個擴展槽安裝擴展卡，裝進机箱并用螺絲固定。 步驟 4、 确定接触正确，沒有單邊翹起的現象。 步驟 5、 用螺絲把擴展卡固定在机箱上。 步驟 6、 蓋上机箱擋板。 簡體中文249 ASRock 970 Extreme4 Motherboard

技術可以在一台電腦上提供最有利的方法來整合多個高性能顯示處理 器 (GPU)。通過智能軟件設計和創新的互連裝置整合不同的運行模式，CrossFireX

使任何 3D 應用軟件的畫質和性能盡可能達到最高的水準。目前 ,CrossFireX

/ 7 操作系統。請檢查 AMD 網站了解 ATI

驅動程序更新情況。請參閱第 20 頁了解詳細的安裝步驟。

(Scalable Link Interface) 技術 , 允許您安裝多達 2 張 相同的 PCI Express x16 顯卡。目前 ,NVIDIA

ASRock 智能遥控器。关于主板支持列表，请访问 ASRock

ASRock 智能遥控器仅适用于带有 CIR

ASRock 主板。关于如何快速安装和使用 ASRock 智能遥控器，请参见下面的说明。

MCE 遥控器接收红外线信号， 请试着将其安装到其他前部 USB

1. 只有其中一个前部 USB 端口支持 CIR 功能。当 CIR 功能启用时，

2. 多角度 CIR 接收器仅适用于前部 USB。请勿使用后部 USB 支架将其

连接到后面板上。多角度 CIR 接收器可以接收多方向红外线信号（上 部、下部和前部），与市场上销售的大多数机箱兼容。

3. 多角度 CIR 接收器不支持热插功能。请在启动系统前安装它。

插圖所示的就是設置跳線的方法。當跳線 帽放置在針腳上時 , 這個跳線就是“短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1 允許您清除 CMOS 中的數据。如要清除并將系統參數恢复至默認 設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳 線帽將 CLRCMOS1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 BIOS 后

立即清除 CMOS。如果需要在更新 BIOS 后立即清除 CMOS，必須在執行 CMOS

清除操作之前，先啟動然后關閉系統。請注意，只有取出 CMOS 電池，密碼、 日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。 清除CMOS開關与清除CMOS跳線具有相同的功能。

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！ Serial ATA3 接口 這裡有五組 Serial ATA3 (SATA3_1: 見第 2 頁第 16 項 ) (SATA3) 接口支持 Serial (SATA3_2_3: 見第 2 頁第 15 項 ) (SATA) 數據線作為內部儲存 (SATA3_4_5: 見第 2 頁第 14 項 ) 設置。目前 SATA3 界面理論 上可提供高達 6.0Gb/s 的數

USB 2.0 擴展接頭 除了位於 I/O 面板的四個默

(9 針 USB_6_7) 認 USB 2.0 接口之外，這款 (見第2頁第27項) 主板有三組 USB 2.0 接針。 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。 (9 針 USB_8_9) (見第2頁第29項) (9 針 USB_10_11) (見第2頁第30項) Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA/SATAII/SATA3 硬盤或者

主板上的 SATAII/SATA3 接口。 3.5mm 音頻線 3.5mm 音頻線的任一端可以連接

到便攜式音頻設備（如 MP3 播放 机和移動電話）或 PC 的線路輸

USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默

(19 針 USB_12_13) 認 USB 3.0 接口之外，這款 (見第2頁第11項) 主板有一組 USB 3.0 接針。 這組 USB 3.0 接針可以支持 兩個 USB 3.0 接口。 簡體中文253 ASRock 970 Extreme4 Motherboard 紅外線模塊接頭 這個接頭支持一個選配的無 (5 針 IR1)

前置音頻面板接頭 可以方便連接音頻設備。 (9 針 HD_AUDIO1) (見第2頁第42項) 消費類紅外線模塊接頭 此接口可以連接遙控器。 (4 針 CIR1) (見第2頁第28項) 系統面板接頭 這個接頭提供數個系統前面 (9 針 PANEL1)

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。 E. 開啟前置麥克風。 在 Windows

XP / XP 64 位元操作系統中 : 選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。 在 Windows

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。 根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態 指示燈到這個排針。根據之前請注意針腳的正負極。 簡體中文254 ASRock 970 Extreme4 Motherboard PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。 機箱 , 電源風扇接頭 請將風扇連接線接到這個 (4 針 CHA_FAN1) 接頭，並讓黑線與接地的針腳 (見第2頁第9項) 相接。CHA_FAN1/2/3 風扇速度 可通過 UEFI 或 AXTU 來控制。 (3 針 CHA_FAN2) (見第2頁第25項) (3 針 CHA_FAN3) (見第2頁第26項) (3 針 PWR_FAN1) (見第2頁第2項) 電源指示燈連接排針 請將機箱電源指示燈連接到 (3 針 PLED1) 這一排針，以指示系統電源 (見第2頁第18項) 狀態。當系統正在運行時， LED 指示燈亮。在 S1 模式 下，LED 指示燈會不停閃 爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 機箱喇叭接頭 請將機箱喇叭連接到這個接 (4 針 SPEAKER1)

(見第2頁第20項) CPU 風扇接頭 請將 CPU 風扇連接線接到這個 (4 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳 (見第2頁第4項)

簡體中文255 ASRock 970 Extreme4 Motherboard 雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接 ATX 電源接頭 請將 ATX 電源供應器連接到這 (24 針 ATXPWR1)

(見第2頁第10項) 雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明 雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭 請將一個 ATX 12V 電源供應

IEEE 1394 接口 除了位於 I/O 面板的一個默

(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這 (見第2頁第24項) 款主板有一組 IEEE 1394 接 針。這組 IEEE 1394 接針可 以支持一個 IEEE 1394 接口。 (3 針 CPU_FAN2) (見第2頁第3項) GND+12V

(2 針 HDMI_SPDIF1) 音頻輸出至 HDMI 顯卡，支持 (見第2頁第33項) 將電腦連接至帶 HDMI 的數字 電視 / 投影儀 / 液晶顯示器等 設備。請將 HDMI 顯卡的 HDMI_SPDIF 接口連接到這個

串行接口連接器 這個 COM1 端口支持一個串行 (9 針 COM1)

本主板有三個快速開關 : 電源開關 , 復位開關與 CMOS 數據清除開關 , 可讓用戶快速 開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。 電源開關 電源開關是一種快速開關 , 可 (PWRBTN) 讓用戶快速開啟 / 關閉系統。 (見第2頁第23項) 復位開關 復位開關是一種快速開關 , 可 (RSTBTN)

(見第2頁第22項) CMOS 數據清除開關 CMOS 數據清除開關是一種快 (CLRCBTN) 速開關 , 可讓用戶快速清除 (見第3頁第14項) CMOS 中的數據。 簡體中文257 ASRock 970 Extreme4 Motherboard

要將驅動程序安裝到您的系統 , 首先請您將支持光盤放入光驅裡。然后 , 系統即可自 動識別兼容的驅動程序 , 並在支持光盤的驅動程序頁面裡依次列出它們。請依此從上 到下安裝那些必須的驅動程序。如此您安裝的驅動程序就可以正常工作了。

板載的調試 LED 用來提供代碼信息 , 可讓故障檢查變的更加簡單。請參考第 35、36、 37 和 38 頁的圖表來解讀調試 LED 代碼。 步驟 1: 設置 UEFI。 A. 進入 UEFI SETUP UTILITY (UEFI 設置程序 )

Advanced Screen ( 高級界面 )

Storage Configuration（存儲配置 )。 B. 將”SATA Mode”選項設置為 [IDE]。 步驟 2: 在系統上安裝 Windows

XP / XP 64 位元操作系統。 Using SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的 SATA3 硬盤 )

2.14 在不帶 RAID 功能的系統上安裝 Windows

XP / XP 64 位元 / Vista

64 位元 如果您打算在不帶 RAID 功能的 SATA3 硬盤上安裝 Windows

XP / XP 64 位元 / Vista

64 位元操作系統，請根據您安裝的操作系統按如下步驟操作。

2.14.1 在不帶 RAID 功能的系統上安裝 Windows

XP / XP 64 位元 如果您打算在不帶 RAID 功能的 SATA3 硬盤上安裝 Windows

XP / XP 64 位元操作系 統，請按如下步驟操作。

2.13 在帶 RAID 功能的系統上安裝 Windows

64 位元 / XP / XP 64 位元 如果您想在 SATA3 硬盤上使用 RAID 功能安裝 Windows

64 位元 / XP / XP 64 位元操作系統，請查閱隨機支持光盤如下路徑裡的文

Advanced Screen ( 高級界面 )

Storage Configuration（存儲配置 )。 B. 將”SATA Mode”選項設置為 [IDE]。 步驟 2: 在系統上安裝 Windows

64 位元操作系統。 Using SATA3 HDDs without NCQ function ( 使用不帶 NCQ 功能的 SATA3 硬盤 ) 步驟 1: 設置 UEFI。 A. 進入 UEFI SETUP UTILITY (UEFI 設置程序 )

Advanced Screen ( 高級界面 )

Storage Configuration（存儲配置 )。 B. 將”SATA Mode”選項設置為 [AHCI]。 步驟 2: 在系統上安裝 Windows

64 位元操作系統。 Using SATA3 HDDs with NCQ function ( 使用帶 NCQ 功能的 SATA3 硬盤 )

2.14.2 在不帶 RAID 功能的系統上安裝 Windows

64 位元 如果您打算在不帶 RAID 功能的 SATA3 硬盤上安裝 Windows

64 位元，請按下面的步驟操作。 簡體中文259 ASRock 970 Extreme4 Motherboard

主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST) 時按下 <F2> 或 <Del> 鍵進入 BIOS 設置程序；此外，你也可以讓開機自檢 (POST) 進行常規檢驗。如果你需要在開機自檢 (POST) 之后進入 BIOS 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。

本主板支持各種微軟視窗操作系統：Microsoft

64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的 必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能 已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內

BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。

簡體中文260 ASRock 970 Extreme4 Motherboard 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說

表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定

表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。 簡體中文261 ASRock 970 Extreme4 Motherboard

謝謝你採用了華擎 970 Extreme4主機板,本主機板由華擎嚴格製造 , 品質可靠 , 穩 定性好 ,能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指 導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS軟體將不斷更新 , 本手冊之相關內容變更恕不另行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最新的顯示卡和 CPU支援列表。華擎網址：http://www.asrock.com如果您需要與此主機板有關的技術支援 ,請參觀我們的網站以了解您使用機種的規格訊息。www.asrock.com/support/index.asp

華擎 970 Extreme4 主機板 (ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 ) 華擎 970 Extreme4 快速安裝指南 華擎 970 Extreme4 支援光碟 四條 Serial ATA(SATA) 數據線 ( 選配 ) 一條 3.5mm 音訊線（選配） 一塊 I/O 擋板 一張華擎 SLI_Bridge_2S 卡 ASRock提醒您 ASRock提醒您... 若要在Windows 7 / 7 64位元 / Vista / Vista

64位元中發揮更好的效能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的詳細資訊，請參閱支援光碟中的「使用者手冊」。

架構 - ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 公分 X 24.4 公分

II X6 / X4 / X3 / X2(920 / 940 除外 ) / Athlon II X4 / X3 / X2 / Sempron 處理器 - 八核心 CPU 就緒 - 支援 UCC (Unlock CPU Core) （詳見警告 1） - V4 + 1 電源相位設計 - 支援高達 140W 的 CPU - 支援 AMD Cool ｀n＇ Quiet 冷靜技術 - 支援 FSB 2600 MHz (5.2 GT/s) - 支援非同步超頻技術（詳見警告 2） - 支援 Hyper-Transport 3.0 (HT 3.0) 技術 晶片組 - 北橋 : AMD 970 - 南橋 : AMD SB950 系統記憶體 - 支援雙通道記憶體技術（見警告 3） - 4 個 DDR3 DIMM 插槽 - 支援 DDR3 2000( 超頻 )/1866( 超頻 )/1800( 超頻 )/1600( 超 頻 )/1333/1066/800 non-ECC、un-buffered 記憶體（見警告

- 系統最高支援 32GB 容量（見警告 5） 擴充插槽 - 3 x PCI Express 2.0 x16 插槽 (PCIE2/PCIE4: 單插槽 x16(PCIE2)/x8(PCIE4) 或雙插槽 x8/x8 模式 ; PCIE5: x4 模式 ) - 2 x PCI Express 2.0 x1 插槽 - 2 x PCI 插槽 - 支援 AMD

音效 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC892 音效編解碼器 )

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支援網路喚醒（Wake-On-LAN） - 支援網路線偵測功能 - 支援 Energy Efficient Ethernet 802.3az 繁體中文263 ASRock 970 Extreme4 Motherboard - 支援預先開機執行環境（PXE） Rear Panel I/O 界面 I/O - 1 個 PS/2 滑鼠接口 ( 後背板輸入 / - 1 個 PS/2 鍵盤接口 輸出接口 ) - 1 個同軸 SPDIF 輸出接口 - 1 個光纖 SPDIF 輸出接口 - 6 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 - 1 個 eSATA3 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

USB 3.0 - 2 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援 USB 1.0 　/2.0/3.0 到 5Gb/s - 1 x ASMedia ASM1042 的前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s 接頭 - 5 x SATA3 6.0Gb/s 接頭 - 1 x 紅外線模組接頭 - 1 x 消費性紅外線模組插座 - 1 X 序列埠 - 1 x IEEE 1394 接頭 - 1 x HDMI_SPDIF 接頭 - 1 x 電源指示燈接頭 - CPU/ 機箱 / 電源風扇接頭 - 24 針 ATX 電源接頭 - 8 針 12V 電源接頭

- 3 x USB 2.0 接口 ( 可支援 6 個額外的 USB 2.0 接口 ) - 1 x USB 3.0 接口 ( 可支援 2 個額外的 USB 3.0 接口 ) - 1 x Dr. Debug (7 段顯示器偵錯 LED)

快速開關 - 1 個 LED CMOS 數據清除開關

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步 超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會 導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻 可能導致的損壞不承擔責任。 - ACPI 1.1 電源管理

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink MediaEspresso 6.5 試用版 獨家功能 - 華擎 Extreme Tuning Utility (AXTU) （詳見警告 7)

- CPU/ 機箱 / 電源風扇轉速計 - CPU 靜音風扇 - CPU/ 機箱風扇多速控制 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 操作系統 - Microsoft

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 ) （見警告 14）

1. ASRock UCC (Unlock CPU Core) 功能簡化了 AMD CPU 的活動。只需簡單的

開啟 UEFI 選項＂Unlock CPU Core＂, 您就可以解鎖額外的 CPU 核心 , 讓性

能迅速提升。當 UCC 功能開啟時 , 雙核或三核 CPU 將變為四核 CPU, 而對於

某些 CPU, 包括四核 CPU, 還可將 L3 三級緩存的容量擴大為 6MB, 這意味著您

可以用更低的價格享受到高端 CPU 的性能。注意 :UCC 功能僅支援 AM3/AM3+

CPU。此外 , 並非每顆 AM3/AM3+ CPU 都支援此功能 , 因為某些 CPU 的隱藏核

2. 這款主板支援非同步超頻技術。請閱讀第 40 頁的＂Untied Overclocking

Technology＂( 非同步超頻技術 ) 了解詳情。

3. 這款主板支持雙通道記憶體技術。在您使用雙通道記憶體技術之前，為能正

確安裝，請確認您已經閱讀了第 269 頁的記憶體模組安裝指南。

4. 2000/1866/1800/1600MHz 記憶體頻率是否支援在於您使用的 AM3/AM3+

CPU。如果您想在這款主板上使用 DDR3 2000/1866/1800/1600 記憶體 , 請查 閱我們網站的記憶體支援列表了解相容的記憶體。華擎網站 http://www.asrock.com

5. 由於作業系統的限制，在 Windows

/ XP 下，供系統使用的實 際記憶體容量可能小於 4GB。對於 Windows

作業系統搭配 64 位元 CPU 來 說 , 不會存在這樣的限制。

6. 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音

效輸出方面，這款主機板支援 2聲道、4 聲道、6聲道以及 8聲道模式。 請參閱第 3 頁的表格瞭解正確的連接方式。

7. 華擎 Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操作

的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯示 系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度； Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA， 您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intel- ligent Energy Saver)，當CPU 處於閒置狀態時，電壓調整器能降低輸 出相位數量以改善效率，並可兼顧運算效能。有關華擎 Extreme Tuning Utility (AXTU) 的操作程序說明，請造訪華擎網站。華擎網站：http:// www.asrock.com

8. 華擎 Instant Flash是一個內建於 Flash ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

) 即可進行 BIOS的更新。在系統開機自檢過程中按下 <F6> 鍵或 在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。 啟動這一程式後 ,只需把新的 BIOS文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選滑鼠就能完成 BIOS的更新,而不再需要準備額外的磁碟片或其 他複雜的更新程式。請注意: 隨身碟或硬碟必須使用 FAT32/64 文件系統。

9. 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安 裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華 擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦 進入待命(S1)、待命(S3)、休眠(S4)或關機(S5)模式下持續為設備充電。 只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。 繁體中文266 ASRock 970 Extreme4 Motherboard

10. 華擎 XFast USB 可以提升 USB 儲存裝置的效能。效能可能需視裝置特性而

11. 華擎 On/Off Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，

例如連接至PC的MP3播放機或手機，甚至在PC關機時（或在ACPI S5模式）

也能享受！此主機板亦提供免費的 3.5mm 音訊線（選購），以確保使用者 身處於最便利的運算環境內。

12. 儘管本主板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準 CPU 前

匯流排的非標準頻率可能會使系統不穩定，甚至會損害 CPU 和主板。主板的 處理器主頻由跳線裝置決定。

13. 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請檢

查主板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。為了提 高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗上一層散熱膏。

14. EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗 必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和 支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須 符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供 應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。 繁體中文267 ASRock 970 Extreme4 Motherboard

這是一款ATX規格的主機板(12.0英吋 X 9.6英吋, 30.5厘米 X 24.4厘米)。

在安裝主機板之前 , 請先了解您的機箱配置以確保主板的正確安裝。

安裝主機板時，請注意以下安全防範： 1、 設備要有良好的接地線，避免靜電損害，進行安裝前，請先斷 開電源，否則會損壞主機板。 2、 為了避免主機板上的組件受到靜電損害，絕不要把主機板徑直 放到地毯等類似的地方，也要記住在接觸主機板前使用一個靜

3、 透過邊緣拿住整塊主機板安裝，切勿接觸晶片。 4、 在證明放掉靜電後，方可進行安裝。 5、 當把螺絲釘放入螺絲孔用來將主機板固定到機箱上時，請不要 過度擰緊螺絲！這樣做很可能會損壞主機板。 在您安裝或者拆卸任何組件之前 ,請確保已關閉電源或者已拔掉電源 線。錯誤的做法可能會導致主機板、外圍設備或組件嚴重受損。 繁體中文268 ASRock 970 Extreme4 Motherboard

步驟 1： 移動固定桿 90°角解除插槽鎖。

步驟 2： 將 CPU 直接放置在 CPU 插槽上方，讓有金三角標記的 CPU 一角與插槽上有小

步驟 3： 謹慎地將處理器插入插槽直到它安裝到恰當的位置。 CPU 安裝都只有一個正確的方向 , 為了避免損壞針腳 , 請不要強迫將 CPU 插入插槽中。 步驟 4： 處理器放置妥當後，按緊它並推下插槽固定桿來穩固處理器。推動固定桿到 側面的突起部分時會發出“答＂的聲響表示它被鎖住了。 步驟 1：

步驟 2 / 步驟 3： 將 CPU 的金三角對準插座

在主機板上安裝 CPU 之後 , 必須安裝大尺寸散熱片和散熱風扇。同時 , 您 還需要在 CPU 和散熱片之間塗抹散熱膏增加散熱效果。確保 CPU 和散熱片

彼此接觸穩固良好。接著將 CPU 風扇連接到 CPU FAN 接口 (CPU_FAN1, 參看

第 2 頁 No. 4 或 CPU_FAN2, 參看第 2 頁 No. 3)。為了正確安裝 , 請仔細 查閱 CPU 風扇和散熱器的使用說明。 拉桿 90°角抬起CPU 的金三角插座邊角上的小

此主機板提供四組 240- 針 DDR3(Double Data Rate 3，雙倍數據傳輸速率 )DIMM 記 憶體插槽，並且支援雙通道記憶體技術。為了裝配雙通道，您必須在相同顏色的插槽 安裝一對同樣的（相同的牌子、速度、容量以及晶片類型）DDR3 記憶體。換句話說， 您要在雙通道 A 安裝同樣的 DDR3 DIMM 記憶體（DDR3_A1 和 DDR3_B1；藍色插槽；參 見 p.2 No.7）或者在雙通道 B 安裝同樣的 DDR3 記憶體（DDR3_A2 和 DDR3_B2；白色 插槽；參見p.2 No.8），這樣雙通道記憶體技術就會被開啟了。為了裝配雙通道功能, 您也可以安裝四條 DDR3 記憶體在這款主機板上。這種情況下，您需要在四組插槽上 安裝同樣的 DDR3 記憶體。請參閱下面的雙通道記憶體配置表。

• 為了這個配置(3), 請在這 4 個插槽上安裝同樣的 DDR3 記憶體。

1. 請優先將記憶體安裝到白色記憶體插槽 (DDR3_A2 或 DDR3_B2)。

2. 如果您打算安裝兩根記憶體，為了最佳的相容性和可靠性，我們建

議將它們安裝到相同顏色的插槽上。換言之，將它們安裝到 DDR3_A1

和 DDR3_B1 或 DDR3_A2 和 DDR3_B2。

3. 如果僅僅在這款主機板的 DDR3 記憶體插槽上安裝單條記憶體或者三

條記憶體，這將無法啟動雙通道記憶體技術。

4. 如果一對記憶體並未安裝在相同的“雙通道＂上，例如將一對記憶體

安裝在 DDR3_A1 和 DDR3_A2，這將不能開啟雙通道記憶體技術。

5. 請勿將 DDR 或 DDR2 記憶體插入 DDR3 插槽

6. 如果您在這款主機板上使用 DDR3 2000/1866/1800/1600 記憶體 , 建

議將記憶體安裝到 DDR3_A2 和 DDR3_B2 插槽。

請確保在增加或移除記憶體或系統組件之前切斷電源適配器。 1、 記憶體插槽兩端的起拔器向外扳開。 2、 將每個記憶體插槽的凹口与記憶體上凸出部分對應，使凹口与凸出部 分吻合，記憶體即能正確安裝。 您的記憶體只能以正確的方向安裝。如果以錯誤的方向強行將記憶體插 入插槽 , 那將會導致主機板和記憶體的永久性損壞。　 3、 將記憶體平穩地插入插槽直至兩端卡子迅速而完全地歸位以及記憶體完

步驟1、 在安裝擴充卡之前，請確認已經關閉電源或拔掉電源線。在您安裝之前 , 請閱讀擴充卡的說明並完成必需的硬體設置。 步驟 2、 移動機箱擋板，以便使用擴充槽。 步驟 3、 選擇一個擴充槽安裝擴充卡，裝進機箱並用螺絲固定。 步驟 4、 確定接觸正確，沒有單邊翹起的現象。

2.4 擴充插槽 (PCI 和 PCI Express 插槽 )

在此主機板上有 2 條 PCI 插槽和 5 條 PCI Express 插槽。 PCI 插槽： 此插槽可用來安插 32 位的擴充 PCI 卡。 PCIE 插槽： PCIE1 / PCIE3 (PCIE x1 插槽 ; 白色 ) 用來安裝 PCIE x1 顯示卡 , 例 如千兆網卡 , SATA2 卡等。 PCIE2 / PCIE4 (PCIE x16插槽; 藍色)支援PCI Express x16顯示卡, 或者用於安裝 PCI Express 顯示卡以支援 CrossFireX

PCIE5 (PCIE x16 插槽 ; 藍色 ) 支援 PCI Express x4 顯示卡 , 或者用 於安裝 PCI Express 顯示卡以支援 3-Way CrossFireX

1. 在單卡模式下 , 建議在 PCIE2 插槽上安裝 PCI Express x16 顯示卡。

模式下, 請在 PCIE2 和 PCIE4 插槽上安 裝 PCI Express x16 顯示卡。這種情況下 , 這兩個插槽以 x8 頻寬運

3. 在 3-Way CrossFireX

模式下 , 請在 PCIE2、PCIE4 和 PCIE5 插槽上

安裝 PCI Express x16 顯示卡。這種情況下 ,PCIE2 和 PCIE4 插槽以 x8 頻寬運行 , 而 PCIE5 插槽以 x4 頻寬運行。

4. 當您使用多顯卡時 ,為了提供更好的散熱環境,請安裝機箱風扇

並將它連接到主機板的機箱風扇接口 (CHA_FAN1,CHA_FAN2或CHA_

技術可以在一台電腦上提供最有利的方法來整合多個高性能顯示處理 器(GPU)。透過智能軟體設計和創新的互連裝置整合不同的運行模式，CrossFireX

使任何 3D 應用軟體的畫質和性能盡可能達到最高的水準。目前，CrossFireX

/ 7 操作系統。請參閱 AMD 網站了解 AMD

式更新情況。請參閱第 20 頁了解詳細的安裝步驟。

(Scalable Link Interface) 技術，允許您安裝多達 2 張相同的 PCI Express x16 顯示卡。目前，NVIDIA

• 僅有部分 ASRock 主機板支援 ASRock 智慧型遙控器。請前往 ASRock 網站查看主機板支援清 單：http://www.asrock.com USB 2.0 接頭（9-pin，藍色） 紅外線接頭（4-pin，白色）

2.7 ASRock 智慧型遙控器快速安裝指南

僅有內建紅外線接頭的 ASRock 主機板才能使用 ASRock 智慧型遙控器。請參閱下列快速 安裝步驟及 ASRock 智慧型遙控器的使用方式。 步驟 1. 在 ASRock 主機板上找到 USB 2.0 接

步驟 2. 將前 USB 纜線連接至 USB 2.0 接頭 （如圖所示，pin 1 至 5）以及紅外 線接頭。請務必讓線路配置與 pin 配

步驟 3. 將廣角紅外線接收器安裝至前 USB 連 接埠。若廣角紅外線接收器無法接收 MCE 遙控器發射的紅外線訊號，請將 接收器安裝至另一個 USB 連接埠。 裝於 3 種不同位置的紅外線接收器

1. 僅能有一個前 USB 連接埠支援紅外線功能。啟用紅外線功能時，其他

2. 廣角紅外線接收器僅能安裝在前 USB 連接埠上。請勿將接收器安裝在

後方面板上的後 USB 連接埠。廣角紅外線接收器能接收從多個方向 （上、下、前方）發射的紅外線訊號，適用於市面上絕大多數的電腦機

插圖所示的就是設置跳線的方法。當跳線 帽放置在針腳上時,這個跳線就是“短 接＂。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路＂。插圖顯示了一個3針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

CLRCMOS1可供您清除 CMOS中的資料。若要清除及重設系統參數並恢復為預設設 定，請先關閉電腦電源，並從電源插座中拔下電源線，等待15 秒鐘之後，使用跳 線帽使CLRCMOS1的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 CMOS電池的情況下，密碼、日期、時間、使用者 預設設定檔、1394 GUID 及 MAC 位址才會清除。 Clear CMOS開關的功能與Clear CMOS跳線相同。

碟或者主機板上的 SATAII/ SATA3 接口。

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 !

(SATA3_4_5: 見第 2 頁第 14 項 ) 目前 SATA3 界面理論上 可提供高達 6.0Gb/s 的數據

3.5mm 音訊線 您可選擇 3.5mm 音訊線的任一端

接至攜帶式音訊裝置，例如 MP3 播放機及行動電話，或 PC 的線 路輸入 (Line-in) 連接埠。 SATA3_2_3 SATA3_4_5 SATA3_1

USB 2.0 擴充接頭 除了位於 I/O 面板的四個

(9 針 USB_6_7) USB 2.0 接口之外，這款 (見第2頁第27項) 主機板有三組 USB 2.0 接 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。 (9 針 USB_8_9) (見第2頁第29項) (9 針 USB_10_11) (見第2頁第30項) 繁體中文276 ASRock 970 Extreme4 Motherboard

USB 3.0 擴充接頭 除了位於 I/O 面板的兩個

(19 針 USB_12_13) USB 3.0 接口之外，這款 (見第2頁第11項) 主機板有一組 USB 3.0 接 針。這組 USB 3.0 接針可以 支援兩個 USB 3.0 接口。 紅外線模組接頭 這個接頭支援一個選配的模 (5 針 IR1) 組 , 可用來無線傳輸和接收紅 (見第2頁第32項)

消費性紅外線模組插座 此插座可用於連接遙控器。 (4 針 CIR1) (見第2頁第28項) 前置音效接頭 可以方便連接音效設備。 (9 針 HD_AUDIO1) (見第2頁第42項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC＇97音效面板 ,請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC＇97 音效面板。 E. 開啟前置麥克風。 在 Windows

XP / XP 64 位元作業系統中 : 選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。 在 Windows

在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。 繁體中文277 ASRock 970 Extreme4 Motherboard 系統面板接頭 可接各種不同燈，電源開關及 (9 針 PANEL1)

(見第2頁第21項) 請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀 態指示燈到這個接頭。請先注意針腳的正負極。 PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 ,此指示燈保持閃爍。當系統處於 S3/S4待 命模式或關機 (S5)模式時 ,此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 ,請確認連接線與針腳上的說明相對應。 機箱喇叭接頭 請將機箱喇叭連接到這個接 (4 針 SPEAKER1)

(見第2頁第20項) 機箱 , 電源風扇接頭 請將風扇連接線接到這個接 (4 針 CHA_FAN1) 頭，並讓黑線與接地的針腳 (見第2頁第9項)

相接。CHA_FAN1/2/3 可由 UEFI

或 AXTU 設定。 (3 針 CHA_FAN2) (見第2頁第25項) 電源指示燈接頭 請將機箱電源指示燈連接到 (3 針 PLED1) 此接頭，以指示系統電源狀 (見第2頁第18項) 態。當系統正在運行時， LED 指示燈亮。在 S1 模式 下，LED 指示燈會不停閃 爍。在 S3/S4 或 S5 模式 ( 關 機 ) 下，LED 指示燈會熄滅。 GND

+12VCHA_FAN_SPEEDFAN_SPEED_CONTROL

繁體中文278 ASRock 970 Extreme4 Motherboard CPU 風扇接頭 請將 CPU 風扇連接線接到這個 (4 針 CPU_FAN1) 接頭，並讓黑線與接地的針腳 (見第2頁第4項)

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的 3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇 連接到此主板的 CPU風扇接口 ,請將它連接到 Pin 1-3。 3-Pin 風扇的安裝 Pin 1-3 連接 GND

(見第2頁第10項) 雖然此主機板提供 24-pin ATX電源接口 ,但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX電源 ,請順 著 Pin 1 和 Pin 13 插上電源接頭。 20-Pin ATX 電源安裝說明

ATX 12V 電源接口 請注意，必需將帶有 ATX 12V

(8 針 ATX12V1) 插頭的電源供應器連接到這個 (見第2頁第1項) 插座，這樣就可以提供充足的 電力。如果不這樣做，就會導

IEEE 1394 接口 除了位於 I/O 面板的一個默

(9 針 FRONT_1394) 認 IEEE 1394 接口之外，這 (見第2頁第24項) 款主機板有一組 IEEE 1394 接針。這組 IEEE 1394 接針 可支援一個 IEEE 1394 接口。 序列埠 這個序列埠 COM1 支援一個序 (9 針 COM1)

(2 針 HDMI_SPDIF1) 音效輸出至HDMI顯示卡，支 (見第2頁第33項) 援將電腦連接至帶 HDMI 的數 位電視 / 投影機 / 液晶銀幕等 設備。請將 HDMI 顯示卡的 HDMI_SPDIF 接口連接到這個

雖然此主機板提供 8-pin ATX 12V電源接口 ,但是您仍然可以使用傳統的 4-pin ATX 12V 電源。為了使用4-pin ATX 12V 電源, 請 順著 Pin 1 和 Pin 5插上電源接頭。 4-Pin ATX 12V 電源安裝說明 繁體中文280 ASRock 970 Extreme4 Motherboard

本主機板有三個快速開關 : 電源開關 , 重置開關與 CMOS數據清除開關 , 可讓用戶快 速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。 電源開關 電源開關是一種快速開關 , 可 (PWRBTN) 讓用戶快速開啟 / 關閉系 (見第2頁第23項)

重置開關 重置開關是一種快速開關 , 可 (RSTBTN)

(見第2頁第22項) CMOS 數據清除開關 CMOS 數據清除開關是一種快 (CLRCBTN) 速開關 , 可讓用戶快速清除 (見第3頁第14項) CMOS 中的數據。 繁體中文281 ASRock 970 Extreme4 Motherboard

要將驅動程式安裝到您的系統 , 首先請您將支援光碟放入光碟機裡。然後 , 系統即可 自動識別相容的驅動程式 , 並在支援光碟的驅動程式頁面裡依次列出它們。請依此從 上到下安裝那些必須的驅動程式。如此您安裝的驅動程式就可以正常工作了。

此主機板的偵錯 LED 用來提供代碼訊息 , 可讓故障檢查變的更加簡單。請參考第 41、 42、43 和 44 頁的圖表來解讀偵錯 LED 代碼。 Using SATA3 HDDs without NCQ and Hot Plug functions ( 使用不帶 NCQ 和熱插拔功能的 SATA3 硬碟 ) 步驟 1: 設置 UEFI。 A. 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階界面 )

• Storage Configuration（儲存配置 )。 B. 將＂SATA Mode＂選項設置為 [IDE]。 步驟 2: 在系統上安裝 Windows

2.14.1 在不帶 RAID 功能的系統上安裝 Windows

XP / XP 64 位元 如果您只想在不帶RAID功能的SATA3硬碟上安裝Windows

2.14 在不帶 RAID 功能的系統上安裝 Windows

64 位元 / XP / XP 64 位元 如果您只想在不帶 RAID 功能的 SATA3 硬碟上安裝 Windows

64 位元 / XP / XP 64 位元操作系統 , 請依您安裝的操作系統按照如下步

2.13 在帶 RAID 功能的系統上安裝 Windows

64 位元 / XP / XP 64 位元 如果您想在帶 RAID 功能的 SATA3 硬碟上安裝 Windows

64 位元 / XP / XP 64 位元操作系統 , 請查閱隨機支援光碟如下路徑裡的文

2.14.2 在不帶 RAID 功能的系統上安裝 Windows

64 位元 如果您只想在不帶 RAID 功能的 SATA3 硬碟上安裝 Windows

64 位元操作系統 , 請按照如下步驟操作。 Using SATA3 HDDs without NCQ and Hot Plug functions ( 使用不帶 NCQ 和熱插拔功能的 SATA3 硬碟 ) 步驟 1: 設置 UEFI。 A. 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階界面 )

• Storage Configuration（儲存配置 )。 B. 將＂SATA Mode＂選項設置為 [IDE]。 Using SATA3 HDDs with NCQ and Hot Plug functions ( 使用帶 NCQ 和熱插拔功能的 SATA3 硬碟 ) 步驟 1: 設置 UEFI。 A. 進入 UEFI SETUP UTILITY (UEFI 設置程序 ) → Advanced Screen ( 進階界面 )

• Storage Configuration（儲存配置 )。 B. 將＂SATA Mode＂選項設置為 [AHCI]。 步驟2: 在系統上安裝Windows

64位元操作系統。 步驟2: 在系統上安裝Windows
