Características Técnicas	16 voces de polifonía, 8 osciladores por voz, filtros multimodo, modulación de frecuencia, efectos integrados.
Uso	Ideal para la creación de sonidos sintéticos, actuaciones en vivo, producción musical en estudio.
Mantenimiento y Reparación	Limpieza regular de los contactos, actualización del firmware, verificación de las conexiones de audio y MIDI.
Seguridad	Usar sobre una superficie estable, evitar la humedad, no exponer a temperaturas extremas.
Información General	Compatible con sistemas MIDI, conectividad USB, interfaz de usuario intuitiva.

Preguntas frecuentes - PRO800 BEHRINGER

1Cómo puedo restablecer mi BEHRINGER PRO800 a los ajustes de fábrica?

Para restablecer el BEHRINGER PRO800 a los ajustes de fábrica, mantenga presionado el botf3n \"Utility\" mientras enciende el sintetizador. Aparecere1 un mensaje de confirmacif3n y debere1 confirmar el restablecimiento.

1Por que9 mi sintetizador no produce sonido?

Primero, verifique que el volumen este9 configurado correctamente y que los cables de audio este9n bien conectados. Tambie9n asegfare de que el modo \"Mute\" no este9 activado y que ha seleccionado un sonido ve1lido.

1Cf3mo puedo conectar el BEHRINGER PRO800 a mi computadora?

Utilice un cable USB para conectar el BEHRINGER PRO800 a su computadora. Asegfare de instalar los controladores necesarios desde el sitio web de BEHRINGER para que su computadora reconozca el dispositivo.

1El sonido de mi sintetizador este1 distorsionado. bfQue9 debo hacer?

Verifique la configuracif3n de su sintetizador, especialmente el nivel de ganancia y los efectos aplicados. Tambie9n asegfare de que sus cables de audio no este9n dañados y que su sistema de audio funcione correctamente.

1Cf3mo guardo mis sonidos personalizados en el BEHRINGER PRO800?

Para guardar sus sonidos personalizados, seleccione el sonido que desea guardar y luego presione el botf3n \"Write\". Siga las instrucciones en pantalla para elegir una ubicacif3n de guardado.

1Mi BEHRINGER PRO800 no se enciende. bfQue9 debo hacer?

Verifique que el sintetizador este9 correctamente conectado a una fuente de alimentacif3n funcional. Pruebe con otro cable de alimentacif3n si es posible. Si el problema persiste, contacte al servicio de atencif3n al cliente.

1Cf3mo actualizo el firmware de mi BEHRINGER PRO800?

Descargue la faltima versif3n del firmware desde el sitio web de BEHRINGER. Conecte el sintetizador a su computadora mediante USB y siga las instrucciones proporcionadas con el archivo de actualizacif3n.

1Es posible usar pedales con el BEHRINGER PRO800?

Sed, el BEHRINGER PRO800 es compatible con pedales de efectos y pedales de sustain. Asegfare de conectar los pedales a las tomas apropiadas en el sintetizador.

MANUAL DE USUARIO PRO800 BEHRINGER

Instrucciones de seguridad

CAUTION

RESA OF ELECTRIC SHOL DO NOT OPEM

ATTENTION RESQUE D'ÉLECTROCUTIC

Las terminales marcadas

con este simbolo

transportan corriente

eléctrica de magnitud suficiente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefijados. Cualquier otra instalación o modificación debe ser realizada únicamente por un técnico cualificado.

Este símbolo, siempre que

presencia de voltaje

peligroso sin aislar dentro de la caja; este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este simbolo, siempre que

aparece, le advierte sobre

instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de

descarga eléctrica, no

quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualificado.

Atención

Para reducir el riesgo

de incendio o descarga

eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención

Las instrucciones

de servicio deben

llevarlas a cabo exclusivamente personal cualificado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualificado.

Advertencia

Consulte la información

en el exterior del recinto inferior para obtener información eléctrica y de seguridad antes de instalar u operar el dispositivo.

1. Por favor, lea y siga todas las instrucciones y advertencias.

2. Mantenga el aparato alejado del agua (excepto para productos diseñados para uso en exteriores)

3. Limpie solo con un paño seco.

4. No obstruya las aberturas de ventilación. No instale en un espacio confinado. Instale solo de acuerdo con las instrucciones del fabricante.

5. Proteja el cable de alimentación contra daños, especialmente en los enchufes y en el tomacorriente del aparato.

6. No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluyendo amplificadores) que generen calor.

7. No anule el propósito de seguridad del enchufe polarizado o del tipo con toma de tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra (solo para EE. UU. y Canadá). Un enchufe con toma de tierra tiene dos clavijas y una tercera clavija de toma de tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para reemplazar la toma obsoleta.

8. Utilice solo accesorios y accesorios recomendados por el fabricante.

1. Utilice solo

carritos, soportes,

trípodes, soportes

o mesas

especificados.

Tenga cuidado

para evitar que el carro/ combinación de aparatos se vuelque al moverlo.

1. Desenchufe durante tormentas o si no se utiliza durante un largo período.

2. Solo utilice personal cualificado para el servicio, especialmente después de daños.

3. El aparato con terminal de puesta a tierra protectora debe conectarse a un tomacorriente de red con una conexión de puesta a tierra protectora.

4. Cuando se utilice el enchufe de red o un acoplador de aparatos como dispositivo de desconexión, el dispositivo de desconexión debe seguir siendo fácilmente operable.

5. Evite la instalación en espacios confinados como estanterías.

6. No coloque fuentes de llama desnuda, como velas encendidas, en el aparato.

7. Rango de temperatura de funcionamiento de 5° a 45°C (41° a 113°F).

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confiar total o parcialmente en la descripciones, fotografías o afirmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd.

EN

广力云智慧零售收银系统

ES

45Quick Start Guide PHO 800

© Music Tribe Global Brands Ltd. 2024 Reservados todos los derechos.

Banda / Sistema de Próctica

1 PROGRAM DISPLAY - indica el programa activo en los modos Preset o Manual y los parámetros cuando use los menús.
? PROGRAM SELECT 0-9 switches. Se usan para elegir los números de programa 0-100. Dispone de cuatro bancos de programas, lo que ofrece un total de 400 programas. Estos botones se usan también para acceder a las funciones de meni que describimos abajo.
3 PRESET – cuando está iluminado, indica que el PRO-800 está usando la memoria prefijada. Cuando está apagado indica el modo manual y cuando parpadea indica que un parámetro ha sido editado pero todavía no ha sido almacenado.
4 PERF - hace que el PRC-800 pase al modo manual. En ese modo estarán activos los controles del panel frontal. La primera pulsación le da acceso a los parámetros de patch o programa, la segunda le dará acceso al modo manual (en pantalla aparecerá P800).
5 SETTINGS – le permite acceder al menú de ajustes.
6 TUNE – activa la afinación de los osciladores y filtros.
SYNC SOURCE — le permite elegir la fuente de sincronización entre interno, MIDI, USB o entrada de sincronización (Sync In).
SYNC CLOCK – La primera pulsación activa el valor BPM del reloj; la segunda pulsación ajustará la subdivisión de reloj (¼, ½ etc) y la tercera el valor de reloj en ajustes PPQN, con los valores 24, 48, 96, 192 disponibles.

9 REC – use este botón para almacenar programas o secuencias. También sirve para bloquear el arpegiador.
10 SEQ 1 — elige el banco de secuencia 1 para la grabación y reproducción.
11 SEQ 2 - elige el banco de secuencia 2 para la grabación y reproducción.
12 ARP UP DN – controla el arpegiador por la posición de teda. Vea más adelante sobre el arpegiador.
13 ARP ASSIGN - controla el arpegiador por el orden de la teda. Vea más adelante sobre el arpegiador.
14 VALUE – este botón se usa para ajustar valores de parámetros como el tempo.
15 FREQUENCY – ajusta la frecuencia en un rango de unas 4 octavas para ambos osciladores. Puede ajustar el rango de frecuencias usando el menú de parámetros adicional (vea luego).
16 SYNC – esto fuerza al OSC A a seguir al OSC B en una sincronización dura.
17 SAWTOOTH – activa una forma de onda de nivel completo que contiene todos los armónicos.
18 TRIANGLE – activa una onda triangular de nivel completo, con una menor energía de armónicos.
19 PULSE – activa una forma de onda de nivel completo dependiendo del ajuste del control de amplitud de pulso.
20 PULSE WIDTH – ajusta el contenido armonico de la onda de pulso ajustando su ciclo entre el 1 y el 99%. Un valor del 50% es aproximadamente una onda cuadrada.

21 LEVEL – determina el volumen de oscilador. La señal es limpia hasta el 5 y a partir de alli se observa un efecto de distorsión cada vez mayor.
72 FINE – aumenta la frecuencia del OSC B hasta en un semitono para efectos de desafinación.
23 FIL ENV — ajusta el nivel de la fuente del generador de envolvente de filtro para el Polymod.
24 OSC B – ajusta el nivel de la fuente de OSC B para el Polymod.
25 FREQ A – elige la frecuencia de OSC A como destino para el Polymod.
26 FILTER – elige la frecuencia de corte del filtro como destino para el Polymod.
27 UNISON TRACK – si no esta pulsada ninguna tecla, el programa activo pasará a funcionamiento UNISON, en el que las 8 voces serán asignadas a una sola nota monofonicamente. Si mantiene pulsado un acorde y activa este efecto unisono, el acorde hará un seguimiento arriba y abajo por el teclado. Al presionar el botón mientras se mantiene presionada una sola nota, el Pro 800 se convierte en un sintetizador monoónico.
28 NOISE – esto aumenta el nivel del generador de ruidos.
29 LFO FREQUENCY – esto ajusta la velocidad del LFO de 0.25 a 20 Hz.
SHAPE — la selección de la forma del LFO se realiza en el menú de parámetros adicional y es asignada por parejas. 1. Triangular-Pulso 2. Sinusoidal-Aleatorio 3. Diente de sierra-Ruido.
31 INITIAL AMOUNT – programa la profundidad de modulación de forma independiente de una rueda MOD externa.

26 27Quick Start GuidePRO 800

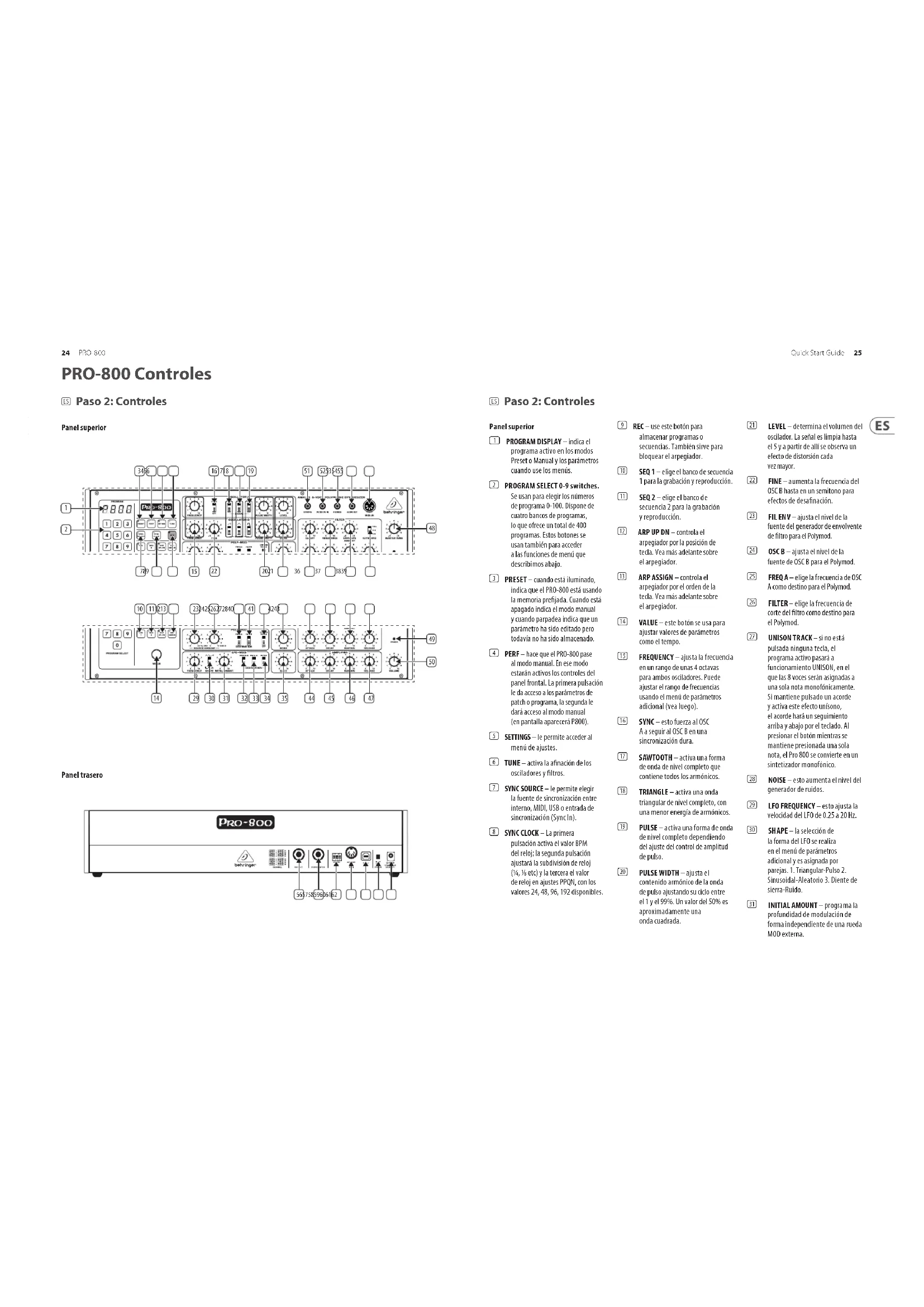

PRO-800 Controles

ES Paso 2: Controles

32 FREQ A-B – aplica la modulación LFO a la frecuencia de ambos osciladores.

33 PW A-B - aplica la modulación LFO a la amplitud de pulso de ambos osciladores.

34 FILTER – aplica la modulación LFO a la frecuencia de corte del filtro.

35 GLIDE – esto aumenta el portamento entre las notas.

36 CUTOFF – ajusta la frecuencia de corte del filtro pasabajos de 24 dB/ octava (4 polos).

37 RESONANCE – ajusta la resonancia del filtro. Esto enfatiza las frecuencias que están alrededor del punto de corte.

18 ENVELOPE AMOUNT – esto ajusta la profundidad de la envolvente aplicada. Si lo ajusta a 0, la envolvente de filtro no tendrá efecto.

[9] KEYBOARD — cuando elija la posición FULL, será aplicado CV (voltaje de control) a la frecuencia de corte de los filtros con el filtro controlando el teclado. Con la posición OFF, las notas más altas que torque en el teclado tendrán una mayor supresión de sobretonos que las notas de registros más bajos. El ajuste ½ le ofrece un efecto que está entre los valores FULL y OFF. El ajuste FULL permite un filtro de auto-oscilación para un control más preciso del teclado.

[40] ATTACK – controla el tiempo de ataque de la envolvente del filtro.

41 DECAY – controla el tiempo de decaimiento de la envolvente del filtro.

42 SUSTAIN – controla el nivel de sustain de la envolvente del filtro.

43 RELEASE – controla el tiempo de salida o finalización de la envolvente del filtro.

44 ATTACK – controla el tiempo de ataque de la envolvente de amplificación.

45 DECAY – controla el tiempo de decaimiento de la envolvente de amplificación.

-16 SUSTAIN – controla el nivel de sustain de la envolvente de amplificación.

47 RELEASE — controla el tiempo de salida de la envolvente de amplificación.

48 MASTER TUNE – ajusta la afinación global del sintetizador (+/- 1 semitono).

49 POWER LED – indica que la unidad está encendida.

50 VOLUME – le permite ajustar el volumen máster o principal.

51 SYNC IN – permite la conexión de sincronización desde fuentes externas.

52 FILTER CV IN – permite que el corte de filtro sea controlado por fuentes externas. (la cantidad es fijada en los ajustes)

53 PHONES – conexión de auriculares.

54 AUDIO OUT – salida audio en clavija de 3,5 mm.

55 MIDI IN – acepta los datos MIDI entrantes recibidos desde el canal MIDI elegido.

Panel trasero

56 OUTPUT — Conecte esta salida a un mezclador o interface audio usando un cable con clavijas de 6,3 mm.

57 FOOTSWITCH – conecte aquí un pedal de disparo para el control del sustain.

SB MIDI CHANNEL SELECTION. Mueva los cuatro interruptores de posición para elegir el canal MIDI que quiera.

59 MIDI OUT/THRU – Tomas MIDI OUT/THRU para la emisión de datos MIDI.

60 USB PORT – Esta unidad es capaz de enviar y recibir información MIDI a través de esta conexión USB. Este puerto se usa también para actualizaciones.

61 POWER SWITCH – Este interruptor le permite encender y apagar el sintetizador.

62 POWER INPUT – Cinecle únicamente el adaptador de corriente incluido.

PRO-800 Puesta en marcha

ES Paso 3: Puesta en marcha

VISION GENERAL

Esta guía de "introducción" le ayudará a configurar su PRO-800 y presentará brevemente sus capacidades.

CONEXION

Para conectar el PRO-800 a su sistema, consulte la guía de conexión anteriormente en este documento.

CONFIGURACIÓN DEL SOFTWARE

El PRO-800 es un dispositivo MIDI compatible con la clase USB, por lo que no se requiere la instalación del controlador. El PRO-800 no requiere ningún controlador adicional para trabajar con Windows y MacOS.

CONFIGURACIÓN DE HARDWARE

Realice todas las conexiones en su sistema. Mantenga la potencia PRO-800 apagada al realizar cualquier conexión.

Asegúrese de que el sistema de sonido esté desactivado.

Encienda el PRO-800 antes de encender los amplificadores de potencia y apague en último lugar. Esto ayudará a evitar que se enciendan o apaguen los "estallidos o golpes" en los altavoces.

TIEMPO DE CALENTAMIENTO

Recomendamos dejar 15 minutos o más de tiempo para que el PRO-800 se caliente antes de la grabación o la actuación en vivo. (Más tiempo si ha sido traido del frío.) Esto permitirá que los circuitos analógicos de precisión alcancen su temperatura de funcionamiento normal y un rendimiento ajustado.

ACTUALIZACIÓN DEL FIRMWARE

Por favor, consulte el sitio web de behringer.com regularmente para cualquier actualización de la aplicación Behringer SYNTHTRIBE.

La aplicación busca el último archivo de firmware que luego se puede descargar y utilizar para actualizar el PRO-800.

28 29 Quick Start GuidePRO 600

TIEMPO DE CALENTAMIENTO DE LA AFINACIÓN

Tras el primer encendido, el PRO-800 se auto-afinará. El piloto de afinación (tune) se iluminará y la pantalla le indicará que el oscilador o el filtro están siendo afinados desde A1 a A8, b1 a b8 y F1 a F8 para los osciladores A, B y el filtro, respectivamente. Esta rutina tardará unos 20 segundos en finalizar, dependiendo de la afinación de su instrumento.

Es normal que tenga que reafinar el instrumento durante los primeros 30 minutos de operación conforme los circuitos electrónicos se van calentando hasta llegar a una temperatura operativa estable. Para afinar la unidad, simplemente pulse el botón de afinación cuando sea necesario.

MODOS MANUAL/PRESET

El pulsar el botón PRESET cambia entre el modo manual, en el que los parámetros de sonido del sintetizador reflejarán el estado sonora activo del instrumento, y el modo preset en el que el sonido será el producido por un preset o memoria almacenada.

Puede editar en cualquier momento un programa o patch almarenado, un patch manual o un patch prefijado (preset), simplemente realizando los pasos siguientes:

1. Pulse el botón RECORD el tedado. Parpadeará.

2. Pulse las teclas correspondientes a los dos dígitos de la ubicación en la que quiera almacenar el patch.

El patch será almacenado. Cualquier sonido que estuviese almacenado previamente en ese patch será sustituido por el nuevo.

Puede cancelar el proceso de almacenamiento de patch en cualquier momento mientras parpadea el botón RECORD pulsándolo de nuevo antes de pulsar cualquier otro botón.

MENÚ DE PARÁMETROS ADICIONAL

A continuación le mostramos una tabla que resume los parámetros y la combinación de botones necesarios para acceder a los parámetros adicionales del sintetizador. Para acceder a todos estos parámetros, pulse PERF una vez.

Para elegir un parámetro, pulse repetidamente el teclado numérico para pasar por las distintas opciones y en pantalla aparecerá el nombre y el valor. Para editar un parámetro, use el control VALUE.

Teda	Parámetro Opciones
1 forma LFO	Pulso-Triangular / Aleatorio-
destino LFO	AB / A / B
rango de	velocidad LFO	Rápido / Lento
2 velocidad de vibrato -
cantidad de vibrato -

3	cantidad de ruedade modulación	Mínimo / Bajo / Alto / Máximo
destino de ruedade modulación		LFO / Vibrato
retardo de modulación -
4 forma de	envolvente VCA	exponencial rápido / lineal rápido / exponencial lento / lineal lento
forma de	envolvente VCF	exponencial rápido / lineal rápido / exponencial lento / lineal lento
5	destino de inflexión tonal	Off / VCO / VCF / Volume
	rango de inflexión tonal	0-24
6	modo de potenciómetro de frecuencia OscA	libre / semitono / octava (vea luego)
	modo de potenciómetro de frecuencia OscB	libre / semitono / octava (vea luego)
	Keyboard Tracking Reference Note	C1, C2, C3, C4
7	cantidad de velocidad VCA	-
	cantidad de velocidad VCF	-
8	cantidad de aftertouch VCA	-
	cantidad de aftertouch VCF	-
	LFO Aftertouch Cantidad	-
9	Unison / Spread Detune	-
	Voice Spread	On / Off
0	Glide Mode	Time / Speed

FORMA DE ONDA DE LFO

El PRO-800 admite seis formas de onda además de las ondas triangular y cuadrada standard, incluyendo Sine (sinusoidal), Saw (diente de sierra arriba), Random (aleatorio) y Noise (ruido). Para elegir la forma de onda que quiera:

1. Para las formas triangular, sinusoidal o diente de sierra:
2. Si está en el modo preset, asegúrese de que esté iluminado Settings (ajustes) y pulse sobre ese botón para acceder al menú de parámetros adicional.
3. Cambie el botón LFO-MOD Shape a Triangle.

4. Pulse una vez el botón 1 y use el control Value para elegir la forma de onda triangular, sinusoidal o diente de sierra. En pantalla aparecerá el valor activo

5. Para las formas cuadrada, aleatoria o ruido:

6. Acceda al modo Pref.

7. Cambie el botón LFO-MOD Shape a Square.
8. Pulse una vez el botón 1 y use el control Value para elegir la forma de onda cuadrada, aleatoria o ruido. En pantalla aparecerá el valor activo.

MODO DE CONTROL DE FRECUENCIA DE OSCILADOR

Los rangos de frecuencia del oscilador A y B son controlables ahora en tres modos: Octave (octava e el valor por defecto), Chromatic (cromático) y Free (libre). El rango sigue siendo el mismo, pero ahora es posible hacer un barrido de la frecuencia del oscilador con un grado de control preciso mayor o menor. Para elegir el modo de barrido del oscilador, pulse dos veces el botón 8 en la página de parámetros adicional y use el control VALUE para elegirlo.

MENÚ DE AJUSTES GLOBALES

Acceda a este menú de ajustes globales pulsando una vez SETTINGS y usando el teclado numérico para ir pasando por las distintas opciones.

Teda	Parámetro	Opciones / (Comentarios)
1 canal de	recepción MIDI	Off / 1 - 16 / All /Dipswitch
canal de	transmisión MIDI	Thru / 1 - 16 / All /Dipswitch
control continuo MIDI Off / transmite / recibe /
			transmite y recibe
	control tonal MIDI	Off / transmite / recibe /transmite y recibe
	entrada de sincronización	On / Off
	polaridad de sincronización	sube / baja
	inicio/parada sincronización	On / Off
	PPQN de sincronización	1 PPS / 2 PPQ / 4 PPQ /24 / 48
	Local	On / Off
	Soft Thru	On / Off
2 transposición -
3	volcado de preset	(Segunda pulsación para confirmar el volcado SysEx)
4 selección de voz 1-8
anulación de voz On / Kill
5	re-afinar elemento	Osc A / Osc B / VCF
	octava	todo / octava D-7
6	re-afinar mando	Segunda pulsaciónpara iniciar
7	brillo de pantalla	-
	tiempo de visualizaciónde parámetro	-

	visualización de nombre de preset
8	precisión autotune 0.5 c/1.0 c/1.5 c/2.0 c
9	modulación de filtro externa	-
	prioridad de voz	última / grave / aguda
0	reset a valores de fábrica	(la segunda pulsación confirma la restauración de los valores de fábrica)

El mantener pulsado el botón SETTINGS y pulsar el botón TUNE le permite afinar la última nota tocada.

Esto será almacenado en los datos del preset.

PARÁMETROS DE PRESET

Para acceder a los parámetros de PRESET, mantenga pulsado el botón PRESET y use el tedado numércio para elegir los parámetros que quiera.

Teda	Parámetro	Comentarios
1 banco A	-
2 banco B	-
3	banco C	-
4 banco D	-
5	copia de preset	(copia los valores del preset activo)
6	pegado de preset	(pega el preset copiado en una nueva ubicación. Haga una segunda pulsación para confirmario)
7	aleatorización de preset	-
8	copia de banco	La primera pulsación copia el banco activo. Después, desplácese hasta otro banco y use 9
9	pegado de banco	Mantenga pulsado PRESET y pulse dos veces para pegar el banco copiado a su nueva ubicación
0	reset al patch básico

AUTOTUNE

El botón TUNE inicia la calibración automática de los osciladores y filtros, silenciando la salida durante el proceso. Una breve pulsación restablecerá todos los datos de ajuste y calibrará completamente el dispositivo. Una pulsación larga iniciará una recalibración más rápida de la afinación, ajustándose a los cambios de temperatura de los circuitos analógicos.

MODO DE ACORDES (CHORD)

El mantener pulsado un acorde y activar UNISON TRACK hace que ese acorde sea almacenado y le permitirá transportarlo a lo lardo del teclado. El acorde será almacenado como parte del

30 31 Quick Start GuidePRO 800

preset. También puede ajustar esto pulsando el pedal de sustain mientras mantiene pulsado un acorde en el modo UNISON.

TRANSPOSICIÓN

El mantener pulsados los botones PERF y SETTINGS y después pulsar una nota en un teclado MIDI conectado, hará que el teclado sea transpuesto a la nota tocada en relación al tono do (C).

MODOS DE TECLADO

El PRO-800 puede funcionar en los modos Polyphonic (polifúnica), Unison (unisono) o Chard (acordes).

1. El sintetizador empieza siempre en el modo polifónico, en el que cada nueva nota será asignada a una de las 8 voces disponibles.
2. Si activa Unison Track sin pulsar ninguna tecla, la unidad estará en el modo unisono, en el que las 8 voces reproducirán la misma nota.
3. Si activa Unison Track con una o más teclas pulsadas, la unidad activará el modo de acordes. El patrón que formen las teclas pulsadas será transportado después por todo el rango del teclado por las nuevas notas.
4. Si enciende Unison Track con una tecla presionada, ingresa al modo de unisono de voz única.

Puede usar la entrada del pedal de disparo para bloquear un nuevo patrón de notas. Las nuevas notas serán asignadas a las voces usando una de las siguientes reglas de prioridad:

1. última: las nuevas notas siempre serán reproducidas; las antiguas pueden ser eliminadas.
2. grave: Sólo serán reproducidas las notas bajas (graves). En los modos unísono o de acordes, estará activo el modo legato.
3. aguda: Sólo serán reproducidas las notas altas (agudas). En los modos unísono o de acordes, estará activo el modo legato.

La prioridad de asignación es ajustada en el menú de parámetros adicional.

ARPEGIADOR

El arpegiador tiene dos botones para ajustar sus parámetros. Para ajustar el tipo de arpegio, mantenga pulsado el botón ARP UP-DN y use el tedado numérico para elegir:

1 - Arpegio arriba
2 - Arpegio abajo
3 - Arpegio arriba y abajo
4 - Arpegio arriba y después abajo

Para asignar el arpegiador, mantenga pulsado el botón ARP ASSIGN y use el teclado numérico para elegir:

1 – orden en el que las notas son tocadas 2 – orden aleatorio

El mantener pulsado el botón ARP y pulsar REC hará que se mantengan las notas tocadas activas. También puede usar el pedal de disparo para mantener el arpegiador.

Mantener presionada una nota o acorde y luego presionar el botón ARP UP-DN mantiene la nota / acorde en un dron sin arpegiación.

GRABACIÓN DE SECUENCIAS

1. Active RECORD
2. Pulse SEQ 1 a SEQ 2.
3. Comience la interpretación. (La grabación no empezará hasta que no pulse la primera tecla).
4. Una vez que haya acabado, pulse el pedal de disparo o el botón RECORD en el punto final que quiera.
5. La secuencia seguirá reproduciéndose de forma continua en un bucle hasta que el interruptor SEQ adecuado sea desactivado.
6. Tenga cuidado de no sobrepasar el límite de notas, que es aproximadamente de 400, aunque puede ser menor si la secuencia en cuestión contiene muchos silencios largos. Si supera este límite de notas, la secuencia solo estará formada por las últimas 400 — las notas más antiguas serán descartadas.
7. Cuando esté usando ambos bancos, deberá tener cuidado de no exceder el límite indicado de 400 notas. El secuenciar asigna la prioridad de memoria al banco que esté siendo grabado en ese momento, lo que "robará" notas del otro banco en cuanto llegue al límite de 400 notas. Por ejemplo, si en SEQ 1 ya tiene una secuencia de 250 notas grabada, empezarán a ser borradas las notas de esa secuencia si intenta grabar más de 150 notas en el SEQ 2.

REPRODUCCIÓN DE SECUENCIA

1. Para reproducir una secuencia, pulse SEQ 1 o SEQ 2.

2. Puede modificar la velocidad de reproducción de ¼ a 40 la velocidad normal. La posición del control SPEED para la velocidad de reproducción 1:1 es a la izquierda del punto central. Esto le ofrecerá un mayor rango de control de las velocidades más altas.

3. La velocidad de reproducción también puede ser programada. Con el secuenciador en marcha, ajuste SPEED como quiera y después pulse el interruptor RECORD (que no se iluminará). Luego, cuando elija esa secuencia será reproducida a la velocidad que ha elegido. Puede editar y regrabar la velocidad programada [como los controles del sintetizador].

Para detener la secuencia, pulse el interruptor SEQ adecuado o el pedalh

ENCENDIDO Y PUESTA EN MARCHA

El pulsar el botón PRESET durante el encendido hará que el PRO-800 cargue un preset genérico que podrá editar. El mantener pulsado el botón SETTINGS mientras enciende la unidad reiniciará todos los ajustes a sus valores por defecto. El mantener pulsada la tecla 0 del teclado numérico mientras enciende la unidad hará que sea ejecutado un test de los botones.

Instalación de Eurorack

El PRO-800 puede sacarse de su chasis de fábrica y colocarse en una caja Eurorack estándar (no suministrada).

Recomendamos que este procedimiento se lleve a cabo solo por un técnico de servicio experimentado para evitar lesiones personales o daños en el PRO-800. El caso Eurorack tendrá que tener una fuente de alimentación adecuada con capacidad suficiente para alimentar el PRO-800. El consumo es de 1.2 A a 12 y CC.

Con el PRO-800 se suministra un cable de cinta adaptador de 10 pines a 16 pines.

Asegúrese de que la caja Eurorack suministrará +/- 12v DC y toma a tierra a los pines correctos, y que el cable está en la orientación correcta antes de continuar.

Procedimiento

Por favor, siga todos los pasos en el orden correcto.

1. Desconecte la alimentación y todas las demás conexiones al PRO-800.
2. Deshaga los ocho tornillos del panel superior como se muestra. No hay necesidad de deshacer ningún otro tornillo.

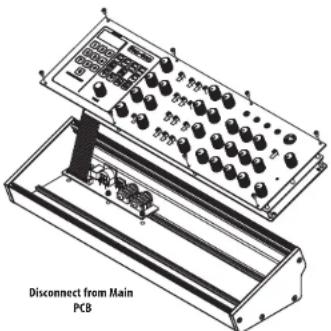

3. Levante cuidadosamente el conjunto del panel superior y déjelo girar para que la PCB esté orientada hacia arriba. Tenga cuidado de no tirar del cable de cinta de la parte inferior de la PCB principal.
4. Desconecte el cable de cinta de 24 pines de la PCB principal del PRO-800 y retire el conjunto del chasis.

1. Guarde el conjunto del chasis y la fuente de alimentación en un lugar seguro y seco.
2. Conecte de forma segura el extremo de 10 pines del adaptador de cable de cinta suministrado a la PCB principal del PRO-800.
3. Después de haberse asegurado de que su caja Eurorack está aislada de la red, conecte el extremo de 16 pines del cable de cinta a una toma de corriente de repuesto en la caja.
4. Asegure el PRO-800 a la caja con los ocho tornillos del panel.
5. Realice una prueba de seguridad completa antes de usar el PRO-800.

MODO DE CONTROLE DE FREQUÊNCIA DE OSCILADOR

Le recomendamos que registre su nuevo aparato Music Tribe justo después de su compra accediendo a la página web musictribe.com. El registro de su compra a través de nuestro sencillo sistema online nos ayudará a resolver cualquier incidencia que se presente a la mayor brevedad posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en su caso.

1. Averías. En el caso de que no exista un distribuidor Music Tribe en las inmediaciones, puede ponerse en contacto con el distribuidor Music Tribe de su país, que encontrará dentro del apartado "Support" de nuestra página web musicitree.com. En caso de que su país no aparezca en ese listado, acceda a la sección "Online Support" (que también encontrará dentro del apartado "Support" de nuestra página web) y compruebe si su problema aparece descrito y solucionado alli. De forma alternativa, envienos a través de la página web una solicitud online de soporte en periodo de garantía ANTES de devolvemos el aparato.

3. Conexiones de corriente.

Antes de enchufar este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que deba sustituir un fusible quemado, deberá hacerlo por otro de idénticas especificaciones, sin excepción.

1. Enregistrez-vous
