Technische Merkmale	16 Stimmen Polyphonie, 8 Oszillatoren pro Stimme, Multimode-Filter, Frequenzmodulation, integrierte Effekte.
Verwendung	Ideal für die Erstellung synthetischer Klänge, Live-Auftritte, Musikproduktion im Studio.
Wartung und Reparatur	Regelmäßige Reinigung der Kontakte, Firmware-Updates, Überprüfung der Audio- und MIDI-Verbindungen.
Sicherheit	Auf einer stabilen Oberfläche verwenden, Feuchtigkeit vermeiden, nicht extremen Temperaturen aussetzen.
Allgemeine Informationen	Kompatibel mit MIDI-Systemen, USB-Konnektivität, intuitive Benutzeroberfläche.

Häufig gestellte Fragen - PRO800 BEHRINGER

Wie kann ich meinen BEHRINGER PRO800 auf die Werkseinstellungen zurücksetzen?

Um den BEHRINGER PRO800 auf die Werkseinstellungen zurückzusetzen, halten Sie die Taste \"Utility\" gedrückt, während Sie den Synthesizer einschalten. Eine Bestätigungsmeldung erscheint, und Sie müssen die Rücksetzung bestätigen.

Warum gibt mein Synthesizer keinen Ton von sich?

Überprüfen Sie zunächst, ob die Lautstärke richtig eingestellt ist und die Audiokabel korrekt angeschlossen sind. Stellen Sie außerdem sicher, dass der \"Mute\"-Modus nicht aktiviert ist und Sie einen gültigen Klang ausgewählt haben.

Wie kann ich den BEHRINGER PRO800 mit meinem Computer verbinden?

Verwenden Sie ein USB-Kabel, um den BEHRINGER PRO800 mit Ihrem Computer zu verbinden. Stellen Sie sicher, dass Sie die erforderlichen Treiber von der BEHRINGER-Website installieren, damit Ihr Computer das Gerät erkennt.

Der Klang meines Synthesizers ist verzerrt. Was soll ich tun?

Überprüfen Sie die Einstellungen Ihres Synthesizers, insbesondere den Gain-Level und die angewendeten Effekte. Stellen Sie außerdem sicher, dass Ihre Audiokabel nicht beschädigt sind und Ihr Audiosystem ordnungsgemäß funktioniert.

Wie speichere ich meine benutzerdefinierten Sounds auf dem BEHRINGER PRO800?

Um Ihre benutzerdefinierten Sounds zu speichern, wählen Sie den Sound aus, den Sie speichern möchten, und drücken Sie dann die Taste \"Write\". Folgen Sie den Anweisungen auf dem Bildschirm, um einen Speicherort auszuwählen.

Mein BEHRINGER PRO800 lässt sich nicht einschalten. Was soll ich tun?

Überprüfen Sie, ob der Synthesizer korrekt an eine funktionierende Stromquelle angeschlossen ist. Testen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktualisiere ich die Firmware meines BEHRINGER PRO800?

Laden Sie die neueste Firmware-Version von der BEHRINGER-Website herunter. Verbinden Sie den Synthesizer über USB mit Ihrem Computer und folgen Sie den Anweisungen, die mit der Update-Datei bereitgestellt werden.

Ist es möglich, Pedale mit dem BEHRINGER PRO800 zu verwenden?

Ja, der BEHRINGER PRO800 ist kompatibel mit Effektpedalen und Sustain-Pedalen. Stellen Sie sicher, dass Sie die Pedale an die entsprechenden Anschlüsse des Synthesizers anschließen.

BEDIENUNGSANLEITUNG PRO800 BEHRINGER

aparere, le advierte de la

Wichtige Sicherheitshinweise

Die mit dem Symbol markierten Anschlüsse führen so viel Spannung.

dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit

Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Dieses Symbol weist Sie immer dann darauf hin.

wenn es erscheint, dass im

Inneren des Gehauses gelährliche unisolierte Spannung vorhanden ist - eine Spannung, die ausreichend sein kann, um ein Stromschlagrisiko darzustellen.

Dieses Symbol weist Sie an jeder Stelle, an der es erscheint auf wichtige

Betriebs- und Wartungsanweisungen in der beiliegenden Literatur hin. Bitte lesen Sie die Bedienungsanleitung.

Vorsicht

Um eine Gefährdung durch Stromschlag

ßen, darf die kung bzw.

Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten durfen nur von qualifiziertem Personal ausgeführt werden.

Vorsicht

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Vorsicht

Die Service-Hinweise sind nus durch qualifiziertes

befolagen. Um eine

Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

Warnung

Bitte beachten Sie die Informationen

die Informationen auf der Außenseite der unteren Abdeckung bezüglich elektrischer und sicherheitstechnischer Hinweise.

bevor Sie das Gerät installieren oder in Betrieb nehmen.

1. Bitte lesen Sie alle Anweisungen und Warnhinweise sorgfältig durch und befolgen Sie diese.

2. Halten Sie das Gerät von Wasser fern (außer bei Produkten für den Außenbereich).

3. Reinigen Sie nur mit einem trockenen Tuch.

4. Blockieren Sie nicht die Belüftungsöffnungen. Installieren Sie das Gerät nicht in einem engen Raum und nur gemäß den Anweisungen des Herstellers.

5. Schützen Sie das Netzkabel vor Beschädigungen, insbesondere an Steckern und Gerätebuchsen.

6. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

7. Heben Sie nicht den Sicherheitszweck des polarisierten oder geordeten Steckers auf. Ein polarisierten Stecker hat zwei Klingen, von denen eine breiter ist als die andere (nur für USA und Kanada). Ein geordeter Stecker hat zwei Klingen und einen dritten Erdungszapfen. Die breite Klinge oder der dritte Zapfen dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker, um die veraltete Steckdose zu ersetzen.

8. Verwenden Sie nur vom Hersteller empfohlene Anbaugeräte und Zubehörteile.

1. Verwenden

Sie nur spezifizierte Wagen, Ständer, Stative,

Halterungen oder

Tische. Achten Sie darauf, dass der Wagen/Geräte-Kombination beim Bewegen nicht umkippt.

1. Ziehen Sie bei Gewittern oder bei längerer Nichtbenutzung den Stecker.

2. Lassen Sie nur qualifiziertes Personal für Wartungsarbeiten

67Quick Start GuidePRO 800

arbeiten, besonders nach Beschädigungen.

1. Das Gerät mit schützendem Erdungsterminal muss an eine Steckdose mit schützender Erdungsverbindung angeschlossen werden.

2. Wenn der Netzstecker oder ein Gerätekuppler als Trennvorrichtung verwendet wird, muss die Trennvorrichtung leicht bedienbar bleiben.

3. Vermeiden Sie die Installation in engen Räumen wie Bücherregalen.

4. Platzieren Sie keine offenen Flammenquellen, wie brennende Kerzen, auf dem Gerät.

5. Betriebstemperaturbereich von 5° bis 45°C (41° bis 113°F).

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2024 Alle Rechte vorbehalten.

Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community. musictribe.com/support.

Serviceinstruktionen

är enbart avsedd

Schritt 2: Bedienelemente
Vorderseite

1 7 34 6 18/18 19 51 52/31/45/3 D Bench Angle 48 780 15 22 20/1 36 37 38/39 10 11 12/13 73/42/5 26/27/8/40 47 42/48 49 50 7 8 9 0 Temperature Control 34 29 30 31 37 38 39 35 44 45 46 47

Rückseite

PRO-800 behinger 36750 946 62

Schritt 2: Bedienelemente

Vorderseite

1 PROGRAM DISPLAY – zeigt das aktuelle Programm im Preset- oder Manual-Modus sowie Parameter bei Verwendung der Menus an.
2 PROGRAM SELECT 0-9 switches. Zur Auswahl der Programmnummern 0 – 100. Es gibt vier Programmbanken, insgesamt also 400 Programme. Diese Tasten werden auch für den Zugriff auf die unten beschriebenen Menüfunktionen verwendet.
3 PRESET – Bei Aktivierung ist der PRO-800 entsprechend dem Speicher programmiert. Wenn die Taste nicht leuchtet, ist der manuelle Modus gewählt. Wenn sie blinkt, wurde ein Parameter editiert, aber noch nicht gespeichert.
4 PERF – schaltet den PRO-800 in den manuellen Modus. Die Bedienelemente auf der Vorderseite sind dann aktiv. Der erste Tastendruck greift auf die Patch-Parameter zu, der zweite auf den manuellen Modus (im Display erscheint P800).
S SETTINGS – schaltet ins Settings-Menii.
6 TUNE – aktiviert das Stimmen von Oszillatoren und Filtern.
SYNC SOURCE — wählt unter den Optionen Intern, MIDI, USB oder Sync In.
SYNC CLOCK – Erster Tastendruck stellt die Clock BPM ein. Zweiter Tastendruck: Clock-Untergliederung (14, 36 usw.) Dritter Tastendruck: Clock in PPQN-Einstellungen wählbar: 24, 48, 96, 192.

[9] REC – Zum Speichern von Programmen oder Sequenzen. Dient auch zum Fixieren des Arpeggiators.
10 SEQ 1 – wählt die Sequenzbank 1 für die Aufnahme oder Wiedergabe.
11 SEQ 2 – wählt die Sequenzbank 2 für die Aufnahme oder Wiedergabe.
12 ARP UP DN – steuert den Arpeggiator über die Tastenposition. Siehe Arpeggiator unten.
(13) ARP ASSIGN – steuert den Arpeggiator über die Tastenreihenfolge. Siehe Arpeggiator unten.
14 VALUE – Zum Einstellen von Parameterwerten wie Tempo.
15 FREQUENCY – stellt den Frequenzbereich über 4 Oktaven für beide Oszillaturen ein. Der Frequenzbereich kann über das Zusatzparameter-Menü eingestellt werden (siehe unten).
16 SYNC – zwingt OSC A, OSC B in harter Synchronisation zu folgen.
17 SAWTOOTH – erzeugt eine vollpegelige Wellenform, die alle Obertöne enthält.
18 TRIANGLE – erzeugt eine vollpegelige Dreieckwelle, die wenig Obertöne enthält.
19 PULSE – erzeugt eine vollpegelige Wellenform in Abhängigkeit von der Einstellung des Pulse Width-Reglers.
20 PULSE WIDTH – regelt den Obertongehalt der Pulswelle, indem er ihren Zyklus im Bereich von 1 bis 99 % einstellt. 50 % ist ungefahr eine Rechteckwelle (square wave).

[21] LEVEL – bestimmt die Lautstärke des Oszillators. Das Signal ist bis zum Wert 5 sauber, dann wird allmählich ein Distortion-Effekt hinzugefügt.
72 FINE – kann die Frequenz von OSC B für Verstimmungseffekte um maximal einen Halbton erhöhen.
23 FILENV – regelt den Pegel der Quelle des Filterhüllkurvengenerators für den Polymod.
24 OSC B – regelt den Pegel der OSC B-Quelle für den Polymod.
25 FREQ A – wählt die Frequenz von OSC A als Ziel des Polymod.
26 FILTER – wählt die Cutoff-Frequenz des Filters als Ziel des Polymod.
27 UNISON TRACK – Wenn keine Tasten gedrückt sind, wird das aktuelle Programm auf UNISON-Betrieb umgeschaltet, bei dem alle 8 Stimmen monofon einer Note zugewiesen werden. Wean ein Akkord gehalten und Unisono aktiviert wird, ist der Akkord auf der Tastatur verschiebbar. Ein Drücken der Taste bei gleichzeitiger Halten einer einzigen Note verwandelt den Pro 800 in einen monophonen Synthesizer.
20 NOISE – erhöht den Pegel des Rauschgenerators.
29 LFO FREQUENCY – regelt die LFO-Geschwindigkeit von etwa 0,25 bis 20 Hz.
SHAPE – Die Auswahl der LFO-Form erfolgt im Zusatzparameter-Menü und wird paarweise zugewiesen. 1. Tri-Pulse 2. Sine-Random 3 Saw-Noise.

42 43 Quick Start GuidePRO 800

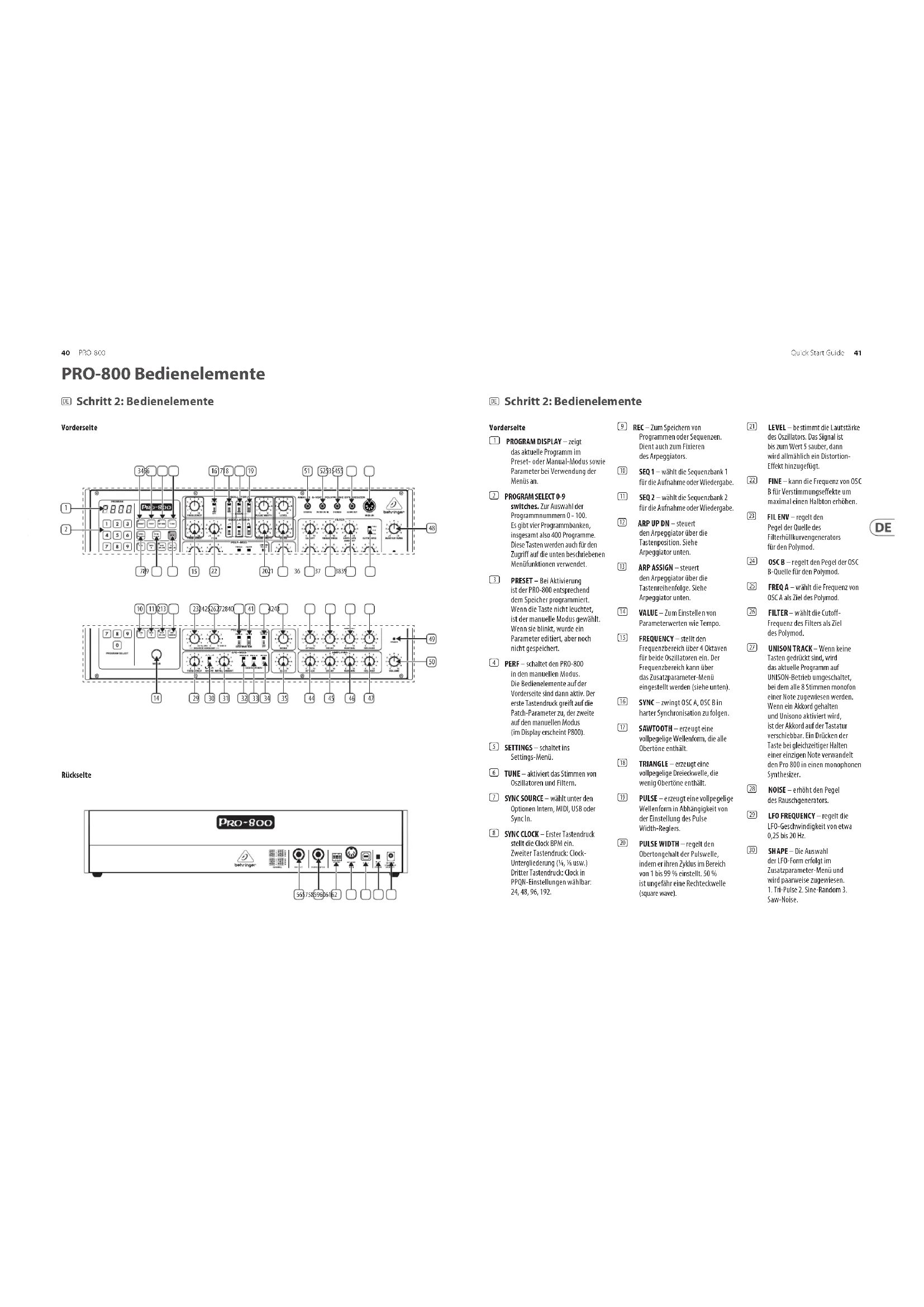

PRO-800 Bedienelemente

DE Schritt 2: Bedienelemente

31 INITIAL AMOUNT – programmiert die Mod-Tiefe unabhängig von einem externen MOD-Rad.

32 FREQ A-B – wendet LFO-Modulation auf beide Oszillatorfrequenzen an.

33 PW A-B – wendet LFO-Modulation auf die Pulsbreite beider Oszillatoren an.

34 FILTER – wendet LFO-Modulation auf die Cutoff-Frequenz des Filters an.

35 GLIDE – erhöht das Portamento zwischen den Noten.

36 CUTOFF – regelt die Cutoff-Frequenz des 24 dB/Oktave (4-Pol) Tiefpassfilters.

37 RESONANCE – stellt die Resonanz des Filters ein. Dadurch werden die Frequenzen im Bereich des Cutoff-Punkts betont.

38 ENVELOPE AMOUNT – bestimmt die Stärke der angewandten Hüllkurve. Bei dem Wert 0 hat die Filterhüllkurve keine Wirkung.

[9] KEYBOARD – Wenn der FULL-Schalter aktiviert ist, wird die CV auf die Cutoff-Frequenz des Filters angewendet, wobei der Filter der Tastatur folgt. In der OFF-Position werden bei Noten, die auf der Tastatur höher gespielt werden, mehr Oberöne unterdrückt als bei Noten, die im unteren Register gespielt werden. Die Einstellung ½ erzeugt einen Effekt, der zwischen den Einstellungen FULL und OFF liegt. Bei der Einstellung Full kann ein selbstsozillierender Filter der Tastatur genau folgen.

40 ATTACK – steuert die Attack-Zeit der Filterhüllkurve.

41 DECAY – steuert die Decay-Zeit der Filterhüllkurve.

47 SUSTAIN – steuert den Sustain-Pegel der Filterhüllkurve.

43 RELEASE – steuert die Release-Zeit der Filterhüllkurve.

44 ATTACK – steuert die Attack-Zeit der Verstärker-Hüllkurve.

45 DECAY – steuert die Decay-Zeit der Verstärker-Hüllkurve.

46 SUSTAIN – steuert den Sustain-Pegel der Verstärkerhüllkurve.

47 RELEASE – steuert die Release-Zeit der Verstärkerhüllkurve.

48 MASTER TUNE – regelt die Gesamtstimmung des Synthesizers (+/- 1 Halbton).

49 POWER LED – zeigt an, dass der Strom eingeschaltet ist.

50 VOLUME – stellt die Gesamtlautstärke ein.

S1 SYNC IN – ermöglicht die Synchronisation zu externen Quellen.

52 FILTER CV IN – ermöglicht die Steuerung des Filter-Cutoffs durch externe Quellen. (Die Stärke wird in den Einstellungen festgelegt).

53 PHONES – Kopfhöreranschluss.

54 AUDIO OUT - 3,5 mm-Audioausgang.

55 MIDI IN – empfängt eingehende MIDI-Daten über den gewählten Midi-Kanal.

Rückseite

56 OUTPUT – Zum Anschließen an ein Mischpult oder Audio-Interface über ein 6,3 mm-Klinkenkabel.

57 FOOTSWITCH – Zum Anschließen eines Fußschalters zur Sustain-Steuerung.

58 MIDI CHANNEL SELECTION. Bewegen Sie die vier Dip-Schalter, um den MIDI-Kanal auszuwählen.

59 MIDI OUT/THRU – MIDI OUT/THRU für die Ausgabe von MIDI-Daten.

60 USB PORT – kann MIDI-Informationen über USB senden und empfangen. Wird auch für Updates verwendet.

61 POWER SWITCH – schaltet den Synthesizer ein und aus.

62 POWER INPUT – Schließen Sie nur den mitgelieferten Netzadapter an.

PRO-800 Erste Schritte

DE Schritt 3: Erste Schritte

ÜBERBLICK

Dieser Leitfaden "Erste Schritte" hilft Ihnen bei der Einrichtung Ihres PRO-800 und stellt kurz seine Funktionen vor.

VERBINDUNG

Um das PRO-800 mit Ihrem System zu verbinden, lesen Sie bitte die Verbindungsanleitung weiter oben in diesem Dokument.

SOFTWARE-EINRICHTUNG

Das PRO-800 ist ein USB Class Compliant MIDI-Gerät, daher ist keine Treiberinstallation erforderlich. Das PRO-800 benötigt keine zusätzlichen Treiber, um mit Windows und MacOS zu arbeiten.

HARDWARE-EINRICHTUNG

Stellen Sie alle Verbindungen in Ihrem System her. Lassen Sie die PRO-800 Power ausgeschaltet, wenn Sie Verbindungen herstellen.

Stellen Sie sicher, dass Ihr Soundsystem ausgeschaltet ist.

Schalten Sie das PRO-800 vor dem Einschalten aller Endstufen ein und schalten Sie es zuletzt aus. Dies wird dazu beitragen, das Ein- oder Ausschalten von "Pops oder Schlägen" in Ihren Lautsprechern zu verhindern.

AUFWÄRMZEIT

Wir empfehlen, 15 Minuten oder mehr Zeit für die PRO-800 zu lassen, um sich vor der Aufnahme oder Live-Performance aufzuwärmen. (Länger, wenn es aus der Kälte gebracht wurde.) Auf diese Weise können die analogen Präzisionsschaltungen ihre normale Betriebstemperatur und abgestimmte Leistung erreichen.

FIRMWARE-AKTUALISIERUNG

Bitte überprüfen Sie die behringer.com Website regelmäßig auf Updates der Behringer SYNTHTRIBE App.

Die App sucht nach der neuesten Firmware-Datei, die dann heruntergeladen und zur Aktualisierung der PRO-800 verwendet werden kann.

44 45 Quick Start GuidePRO 800

AUFWÄRMZEIT ZUM STIMMEN

Beim ersten Einschalten stimmt sich der PRO-800 selbst. Die Tune-LED leuchtet und das Display zeigt den zu stimmenden Oszillator oder Filter an, von A1 bis A8, b1 bis b8 und F1 bis F8 jeweils für Oszillator A, B und den Filter. Der Vorgang dauert etwa 20 Sekunden, abhängig von der Stimmung Ihres Instruments.

Es ist normal, dass Sie das Instrument in den ersten 30 Minuten des Betriebs nachstimmen müssen, da sich die Elektronik auf eine stabile Betriebstemperatur erwärmt. Zum Stimmen drücken Sie bei Bedarf einfach die Tune-Taste.

MANUAL/PRESET-MODI

Durch Drücken der PRESET-Taste wird zwischen dem manuellen Modus, in dem die Soundparameter des Synthesizers den aktiven Klangzustand des Instruments widerspiegeln, und dem Preset-Modus, in dem der Sound ein gespeichertes Patch ist, umgeschaltet.

Sie können ein gespeichertes Patch, ein manuelles Patch oder ein Preset-Patch jederzeit bearbeiten, indem Sie wie folgt vorgehen:

1. Drücken Sie die RECORD-Taste auf dem Tastenfeld. Sie blinkt.

2. Drücken Sie den zweistelligen Speicherort, an dem Sie das Patch speichern möchten.

Das Patch wird gespeichert. Es überschreibt das bisherige Sound-Patch.

Sie können die Speicherung eines Patches jederzeit abbrechen, während die RECORD-Taste blinkt, indem Sie diese drücken, bevor Sie eine andere Taste drücken.

MENÜ DER ZUSATZPARAMETER

In der nachstehenden Tabelle sind die Parameter und Tasten zusammengefasst, die für den Zugriff auf die zusätzlichen Parameter des Synthesizers erforderlich sind. Um auf diese Parameter zuzugreifen, drücken Sie einmal PERF.

Sie wählen einen Parameter aus, indem Sie wiederholt die Zifferntasten drücken, um durch die Optionen zu scrollen. Name und Wert werden angezeigt. Um diese zu editieren, verwenden Sie den VALUE-Regler.

Taste	Parameter Optionen
1 LFO Shape	Pulse-Triangle / Random-Sine / Noise - Saw(siehe unten)
LFO Target	AB / A / B
LFO Speed	Range Fast / Slow
2 Vibrato Speed
Vibrato Amount
3	Mod Wheel Amount	Min / Low / High / Full
Mod Wheel Target	LFO / Vibrato
Modulation Delay
4 VCA Env Shape	Fast Exp / Fast Lin / Slow Exp/ Slow Lin
VCF Env Shape	Fast Exp / Fast Lin / Slow Exp/ Slow Lin
5	Pitchbend Target	Off / VCO / VCF / Volume
	Pitchbend Range	0-24
6	OscA Freq Pot Mode	Free / Semitone / Octave(siehe unten)
	OscB Freq Pot Mode	Free / Semitone / Octave(siehe unten)
	KeyboardTrackingReference Note	C1, C2, C3, C4
7	VCA Velocity Amount	-
	VCF Velocity Amount	-
8	VCA AftertouchAmount	-
	VCF AftertouchAmount	-
	LFO Aftertouch Betrag	-
9	Unison / SpreadDetune	-
	Voice Spread	On / Off
0	Glide Mode	Time / Speed

LFO SHAPE

Der PRO-800 unterstützt neben den Standard-Wellenformen Triangle und Square sechs weitere Wellenformen, darunter Sine, (Saw) Ramp Up, Random und Noise. So wählen Sie die gewünschte Wellenform aus:

1. Für Triangle, Sine oder Saw:
2. Wenn Sie sich im Preset-Modus befinden, vergewissern Sie sich, dass Settings leuchtet. Andernfalls drücken Sie die Taste, um auf das Menü für die Zusatzparameter zuzugreifen.
3. Schalten Sie die Taste LFO-MOD Shape auf Triangle um.

4. Drücken Sie Taste 1 einmal und wählen Sie mit dem Value-Regler Triangle, Sine oder Saw. Das Display zeigt die aktuelle Auswahl an.

5. Für Square, Random oder Noise:

6. Schalten Sie in den Pref-Modus.

7. Schalten Sie die Taste LEO-MOD Shape auf Square um.
8. Drücken Sie einmal Taste 1 und wählen Sie mit
   dem Value-Regler Square, Random oder Noise. Das Display zeigt die aktuelle Auswahl an.

STEUERUNG DER OSZILLATOR-FREQUENZ

Die Frequenzbereiche von Oszillator A und B sind jetzt in drei Modi steuerbar. Octave (der Standardwert), Chromatic und Free. Der Bereich bleibt derselbe, aber es ist jetzt möglich, die Frequenz der Oszillatoren mit einem grüßeren oder kleineren Grad an Feinsteuerung zu verschieben. Um den Oszillator-Sweep-Modus auszuwählen, drücken Sie auf der Seite mit den Zusatzparametem zweimal Taste 8 und wählen ihn mit dem VALUE-Regler aus.

GLOBAL SETTINGS-MENÜ

Sie können auf Global Settings zugreifen, indem Sie einmal auf SETTINGS drücken und dann mit den Zifferntasten durch die Optionen blättern.

Taste	Parameter	Optionen / (Hinweise)
1 MIDI Rx Channel	Off / 1 – 6	/ All / Dipswitch
	MIDI Tx Channel	Thru / 1 – 16 / All / Dipswitch
MIDI CC	Off / Tx / Rx	/ TxRx
	MIDI PC	Off / Tx / Rx / TxRx
	Sync In Forward	On / Off
	Sync In Polarity	Rise / Fall
	Sync In Start/Stop	On / Off
	Sync In PPQN	1 PPS / 2 PPQ / 4 PPQ / 24 / 48
	Local	On / Off
	Soft Thru	On / Off
2 Transpose	-
3	Preset Dump	( zweiter Tastendruck bestätigt SysEx Dump)
4 Voice Select	1 – 8
Voice Kill	On / Kill
5	Retune Element	Osc A / Osc B / VCF
	Octave	All / Oct 0-7
6	Retune Encoder	zweiter Tastendruck startet den Vorgang
7	Screen Brightness	-
	Display Parameter Time	-
	Preset Name Display
8	Autotune Precision 0.5	c / 1.0 c / 1.5 c / 2.0 c
9	External Filter Mod	-
	Voice Priority	Last / Low / High
0	Factory Reset	( zweiter Tastendruck bestätigt das Reset auf die Werkseinstellungen)

Wenn Sie die SETTINGS-Taste gedrückt halten und die TUNE-Taste drücken, können Sie die zuletzt gespielte Note stimmen.

Dies wird in den Preset-Daten gespeichert.

PRESET-PARAMETER

Um auf die PRESET-Parameter zuzugreifen, halten Sie die PRESET-Taste gedrückt und wählen mit den Zifferntasten den gewünschten Parameter aus.

Taste	Parameter Hinweise
1 Bank A -
2 Bank B	-
3	Bank C	-
4 Bank D -
5	Preset Copy	(kopiert die aktuellen Preset-Werte)
6	Preset Paste	(fügt das kopierte Preset an einer neuen Stelle ein. Zweiter Tastendruck bestätigt die Aktion.)
7	Randomise Preset	-
8	Bank Copy Der erste Tastendruck kopiert die aktuelle Bank. Navigieren Sie dann zu einer anderen Bank und drücken Sie Taste 9.
9	Bank Paste	Halten Sie PRESET gedrückt und drücken Sie zweimal, um die kopierte Bank an ihrem neuen Platz einzufügen.
0	Reset to basic patch

AUTOTUNE

Die TUNE-Taste startet die automatische Kalibrierung der Oszillatoren und Filter und schaltet die Ausgabe während des Vorgangs stumm. Ein kurzer Druck setzt alle Tuning-Daten zurück und kalibriert das Gerät vollständig. Ein langes Drucken startet eine schnellere Neukallbrierung der Abstimmung und passt sich an Temperaturänderungen der analogen Schaltkreise an.

CHORD-MODUS

Wenn Sie einen Akkord halten und UNISON TRACK einschalten, wird dieser Akkord gespeichert und kann über die Tastatur transponiert werden. Der Akkord wird als Teil des Presets gespeichert. Dies kann auch durch Drücken des Sustain-Pedals eingestellt werden, während ein Akkord im UNISON-Modus gehalten wird.

46 47 Quick Start GuidePRO 800

TRANSPOSITION

Wenn Sie die Tasten PERF und SETTINGS gedrückt halten und dann eine Note auf einem angeschlossenen MIDI-Keyboard spielen, wird die Tastatur auf die gespielte Note relativ zu C transponiert.

TASTATUR-MODI

Der PRO-800 kann entweder im Polyphonic-, Unison- oder Chord-Modus betrieben werden.

1. Der Synthesizer startet im Polyphonic-Modus, in dem jede neue Note einer der 8 Stimmen zugewiesen wird.
2. Wenn Sie Unison Track einschalten, ohne eine Taste zu drücken, befinden Sie sich im Unison-Modus und alle 8 Stimmen spielen dieselbe Note.
3. Wenn Sie Unison Track bei einer oder mehreren gedrückten Tasten einschalten, befinden Sie sich im Chord-Modus. Das Pattern, das diese Tasten erzeugt haben, wird nun mit neuen Noten über den gesamten Tastaturbereich transponiert.
4. Wenn Sie Unison Track mit einer gedrückten Taste einschalten, wechseln Sie in den Single-Voice-Unisono-Modus.

Mit dem Fußschaltereingang kann man ein neues Notenpattern fixieren. Neue Noten werden den Stimmen nach einer dieser Prioritätsregeln zugewiesen:

1. Last: Neue Noten werden immer gespielt, die ältesten Noten können wegfallen.
2. Low: Nur die tiefsten Noten werden gespielt. Im Unison- oder Chord-Modus ist das Legato aktiv.
3. High: Nur die höchsten Noten werden gespielt. Im Unison- oder Chord-Modus ist das Legato aktiv.

Die Zuweisungspriorität wird im Menü der Zusatzparameter eingestellt.

ARPEGGIATOR

Der Arpeggiator verfügt über zwei Tasten zum Einstellen seiner Parameter. Um den Arpeggio-Typ einzustellen, halten Sie die Taste ARP UP-DN gedrückt und wählen mit dem Tastenfeld:

1 - Arpeggio Auf
2 - Arpeggio Ab
3 – Arpeggie Auf und Ab
4 – Arpeggio Auf dann Ab

Um den Arpeggiator zuzuweisen, halten Sie die Taste ARP ASSIGN gedrückt und wählen mit dem Tastenfeld:

1 – gespielte Reihenfolge
2 – zufällige Reihenfolge

Wenn Sie die ARP-Taste gedrückt halten und REC drücken, werden die aktuell gespielten Noten gehalten. Der Fußschaltereingang kann auch zum Halten des Arpeggiators verwendet werden.

Wenn Sie eine Note oder einen Akkord gedrückt halten und dann die ARP UP-DN-Taste drücken, wird die Note/der Akkord in einem Bordun ohne Arpeggation gehalten.

SEQ-AUFNAHME

1. Schalten Sie RECORD ein.

2. Drücken Sie entweder SEO 1 oder SEO 2.

3. Beginnen Sie zu spielen. (Die Aufnahme startet erst, wenn die erste Taste gedrückt wird.)

4. Wenn Sie fertig sind, drücken Sie den Fußschalter oder RECORD am gewünschten Endpunkt.

5. Die Sequenz wird so lange in einem Loop wiederholt, bis der entsprechende SEQ-Schalter deaktiviert wird.

6. Es muss darauf geachtet werden, dass das Notenlimit von ca. 400 nicht überschritten wird. Es kann jedoch auch geringer sein, wenn die betreffende Sequenz lange Pausen enthält. Wenn das Notenlimit überschritten wird, behält die Sequenz nur die letzten 400 Noten - die frühesten Noten gehen verloren.

7. Auch wenn beide Banken verwendet werden, muss darauf geachtet werden, dass die 400-Noten-Grenze nicht überschritten wird. Der Sequencer weist der Bank, in der gerade aufgenommen wird, Speicherpriorität zu und "stiehlt" Noten aus der anderen Bank, sobald die 400-Noten-Grenze erreicht ist. Wenn zum Beispiel in SEQ 1 bereits eine 250-Noten-Sequenz aufgezeichnet wurde, wird SEQ 1 teilweise gelöscht, wenn Sie versuchen, mehr als 150 Noten in SEQ 2 aufzunehmen.

SEQ-WIEDERGABE

1. Um eine Sequenz abzuspielen, drücken Sie SEQ 1 oder SEQ 2.

2. Die Wiedergabegeschwindigkeit kann von 14 bis 4X (4-fach) in Echtzeit eingestellt werden. Die Position des SPEED-Reglers für die

1:1-Wiedergabegeschwindigkeit befindet sich links von der Mitte. Dies ermöglicht einen größeren Regelbereich für höhere Geschwindigkeiten.

1. Die Wiedergabegeschwindigkeit kann ebenfalls programmiert werden. Während der Sequencer abspielt, stellen Sie SPEED wie gewünscht ein und drücken dann den RECORD-Schalter (der nicht leuchtet). Nun wird die Sequenz bei jeder Anwahl mit dieser Geschwindigkeit abgespielt. Die programmierte Geschwindigkeit kann editiert und neu aufgezeichnet werden (genau wie die Synthesizer-Steuernung).

Um zu stoppen, drücken Sie den entsprechenden SEQ-Schalter oder den Fußschalter.

EINSCHALTEN

Wenn Sie beim Einschalten des PRO-800 die PRESET-Taste drücken, wird eine Preset-Standardeinstellung geladen, die man dann editieren kann. Wenn Sie beim Einschalten die SETTINGS-Taste gedrückt halten, werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt. Wenn Sie beim Einschalten die Taste 0 auf dem Tastenfeld gedrückt halten, wird ein Tastentest durchgeführt.

Das PRO-800 kann aus dem werkseitigen Chassis entnommen und in ein Standard-Eurorack-Gehäuse (nicht im Lieferumfang enthalten) eingebaut werden.

Wir empfehlen, dass dieses Verfahren nur von einem erfahrenen Servicetechniker durchgeführt wird, um Personenschäden oder Schäden am PRO-800 zu vermeiden. Das Eurorack-Gehäuse muss über ein geeignetes Netzteil mit ausreichender Kapazität verfügen, um das PRO-800 mit Strom zu versorgen. Der Verbrauch beträgt 1.2 A bei 12 V DC.

Ein 10-poliges auf 16-poliges Adapterbandkabel wird mit dem PRO-800 geliefert.

Bitte stellen Sie sicher, dass das Eurorack-Gehäuse 4/1-12 V DC liefert und die richtigen Pins erdet und dass sich das Kabel in der richtigen Ausrichtung befindet, bevor Sie fortfahren.

Verfahren

Bitte folgen Sie allen Schritten in der richtigen Reihenfolge.

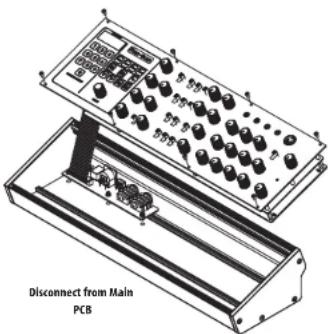

1. Trennen Sie die Stromversorgung und alle anderen Verbindungen zum PRO-800.
2. Machen Sie die acht Schrauben auf der Oberselte wie gezeigt rückgängig. Es ist nicht notwendig, eine andere Schraube rückgängig zu machen.
3. Heben Sie die obere Panel-Baugruppe vorsichtig an und drehen Sie sie um, sodass die Leiterplatte nach oben zeigt. Achten Sie darauf, das Flachbandkabel nicht von der Unterseite der Hauptplatine zu ziehen.
4. Trennen Sie das 24-polige Flachbandkabel von der Hauptplatine des PRO-800 und entfernen Sie die Baugruppe aus dem Gehäuse.

1. Bewahren Sie die Gehäusebaugruppe und das Netzteil an einem sicheren, trockenen Ort auf.
2. Verbinden Sie das 10-polige Ende des mitgelieferten Flachbandkabeladapters sicher mit der Hauptplatine des PRO-800.
3. Nachdem Sie sichergestellt haben, dass Ihr Eurorack-Gehäuse vom Stromnetz isoliert ist, verbinden Sie das 16-polige Ende des Flachbandkabels mit einer Ersatzsteckdose im Gehäuse.
4. Befestigen Sie das PRO-800 mit den acht Plattenschrauben am Gehäuse.
5. Führen Sie vor der Verwendung des PRO-800 einen vollständigen Sicherheitstest durch.

PRO-800 Controles

Passo 2: Controles

Painel Superior

1 7 34 6 18/18 19 51 52/31/45/3 D Benchinger 48 780 15 22 20/1 36 37 38/39 10 11 12/13 73/42/5 26/27/8/40 47 42/48 49 50 7 8 9 0 Temperature Control 34 29 30 31 37 38 39 44 45 46 47

Painel traseiro

PRO-800 behancer 36758 9616 62

Passo 2: Controles

Painel Superior

Weitere wichtige Informationen

1. Online registrieren.

Bitte registrieren Sie Ihr neues Music Tribe-Gerät direkt nach dem Kauf auf der Website musictribe.com. Wenn Sie Ihren Kauf mit unserem einfachen online Formular registrieren, können wir Ihre Reparaturansprüche schneller und effizienter bearbeiten. Lesen Sie bitte auch unsere Garantiebedingungen, falls zutreffend.

1. Funktionsfehler. Sollte sich kein Music Tribe Händler in Ihrer Nähe befinden, können Sie den Music Tribe Vertrieb Ihres Landes kontaktieren, der auf musictribe.com unter „Support“ aufgeführt ist. Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte, ob Ihr Problem von unserem „Online Support“ gelöst werden kann, den Sie ebenfalls auf musictribe.com unter „Support“ finden. Alternativ reichen Sie bitte Ihren Garantieanspruch online auf musictribe.com ein, BEVOR Sie das Produkt zurücksenden.

2. Stromanschluss. Bevor Sie das Gerät an eine Netzsteckdose anschließen, prüfen Sie bitte, ob Sie die korrekte Netzspannung für Ihr spezielles Modell verwenden. Fehlerhafte Sicherungen müssen ausnahmslos durch Sicherungen des gleichen Typs und Nennwerts ersetzt werden.
