Tipo de producto	Altavoz activo de biblioteca de 2 vías
Marca	Onkyo
Modelo	NCP302
Dimensiones (L × A × P)	320 mm × 172 mm × 106 mm
Peso	2,6 kg
Alimentación	Adaptador de corriente 100-240 V~, 50/60 Hz, salida 15 V ⎓ 3,5 A
Consumo eléctrico	En funcionamiento: 10 W; En espera: 0,5 W; Espera de red (cableada/Wi-Fi): 3 W
Potencia de salida RMS	18 W (woofer) + 10 W (tweeter)
Conectividad de red	Wi-Fi 802.11 a/b/g/n (2,4/5 GHz), Ethernet 10BASE-T/100BASE-TX
Bluetooth	Versión 4.1, perfil A2DP, alcance ~15 m
Entradas de audio	1 × minijack estéreo de 3,5 mm (AUX)
Servicios de red compatibles	Spotify Connect, TuneIn Radio, Music Server (DLNA)
Formatos de audio compatibles (servidor)	MP3, WMA, WAV, AIFF, AAC, FLAC, LPCM, Apple Lossless
Altavoces	Woofer: 77 mm × 2 (cono); Tweeter: 26 mm × 1 (cúpula blanda)
Control de tono (vía aplicación)	Graves: ±5 dB a 124 Hz; Agudos: ±5 dB a 8 kHz
Función de espera automática	Sí, después de 20 min sin señal (ajustable)
Mantenimiento y limpieza	Desconecte el adaptador antes de limpiar; use un paño suave y seco
Seguridad	Use solo el adaptador y el cable suministrados; no exponga a la humedad
Accesorios incluidos	Cable de alimentación, adaptador de corriente, minicable estéreo de 1,2 m

Preguntas frecuentes - NCP302 ONKYO

¿Cómo poner el altavoz en espera o encenderlo?

Presione el botón ON/STANDBY en la parte posterior del dispositivo. También puede usar la aplicación o presionar el botón INPUT para encenderlo desde el modo de espera.

¿Cómo conectar mi teléfono por Bluetooth?

Presione el botón CONNECT del altavoz, luego seleccione 'Onkyo NCP302' en la configuración Bluetooth de su teléfono. La contraseña eventual es 0000.

¿Qué hacer si el altavoz no se conecta al Wi-Fi?

Verifique que el enrutador esté encendido y dentro del alcance. Si el altavoz está conectado por Ethernet, el Wi-Fi está desactivado. Intente acercar el altavoz al enrutador o alejar las fuentes de interferencia (microondas, etc.).

¿Cómo usar Spotify Connect?

Instale la aplicación Spotify en su smartphone y cree una cuenta Spotify Premium. Abra Spotify, seleccione el ícono 'Dispositivos' y elija 'Onkyo NCP302'.

Mi altavoz se apaga solo, ¿por qué?

La función espera automática está activada por defecto: pone el dispositivo en espera después de 20 minutos sin señal de audio. Puede desactivar esta función a través de la aplicación.

¿Cómo restablecer el altavoz a los ajustes de fábrica?

Estando encendido, mantenga presionado el botón ON/STANDBY mientras presiona INPUT. Los indicadores se apagan y el altavoz se reinicia. Atención, se borran los ajustes de red y los emparejamientos.

¿Puedo reproducir música desde un ordenador?

Sí, a través de Music Server. Configure Windows Media Player 11 o 12 activando el uso compartido de medios en su PC, luego seleccione el altavoz en los dispositivos autorizados.

¿Qué formatos de audio son compatibles con la reproducción en red?

MP3, WMA, WAV, AIFF, AAC, FLAC, LPCM y Apple Lossless. Los archivos con una frecuencia de muestreo ≥ 88,2 kHz no se pueden reproducir por Wi-Fi.

¿Cómo limpiar el altavoz?

Desconecte el adaptador de corriente. Use un paño suave y seco para limpiar la superficie. No use productos químicos o abrasivos.

¿Qué hacer si falla la actualización del firmware?

Apague el altavoz con el botón ON/STANDBY, vuelva a encenderlo y reinicie la aplicación. La actualización se reanuda automáticamente. Si el indicador Wi-Fi permanece rojo, verifique su conexión de red.

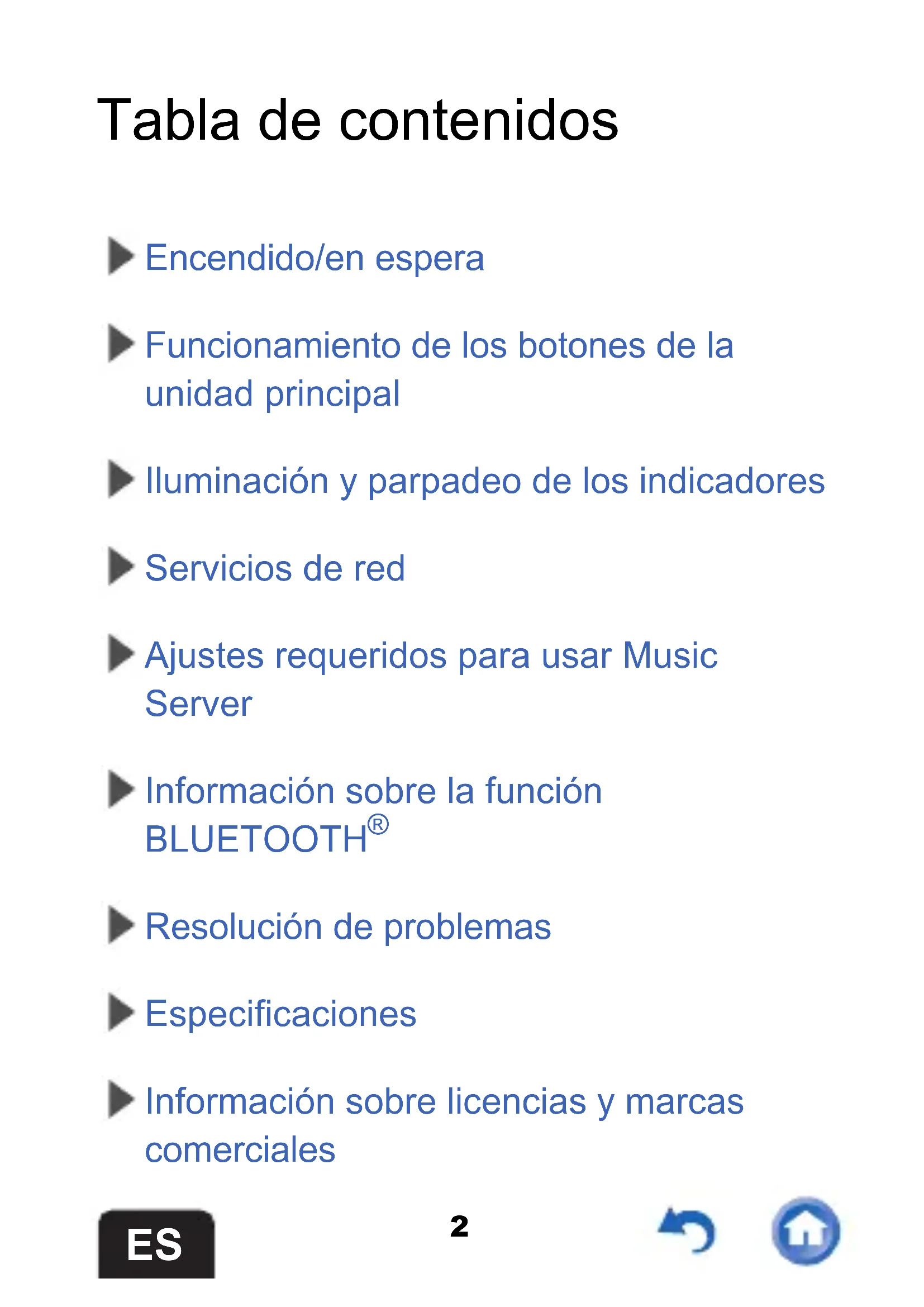

MANUAL DE USUARIO NCP302 ONKYO

Encendido/en espera
Funcionamiento de los botones de la unidad principal
Iluminación y parpadeo de los indicadores
Servicios de red
Ajustes requeridos para usar Music Server
Información sobre la función BLUETOOTH®
▶ Resolución de problemas
Especificaciones
Información sobre licencias y marcas comerciales

Encendido/en espera

La función de modo de espera automático

Esta unidad es compatible con la función de modo de espera automático, que cambia automáticamente la unidad al modo de espera cuando no entra ninguna señal o no se realiza ninguna conexión BLUETOOTH cambiando la fuente de entrada a BLUETOOTH durante 20 minutos. Esta función está activada por defecto en los modelos europeos. En los modelos norteamericanos, esta función está desactivada. Para activarla o desactivarla, cambien el ajuste correspondiente en la aplicación.

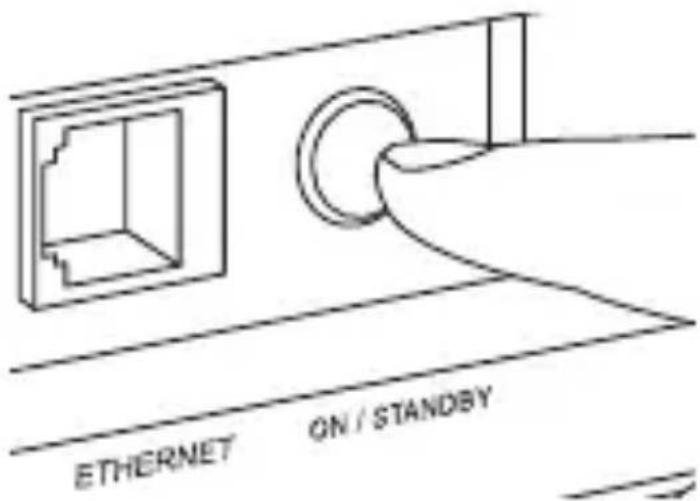

Cambio manual de encendido a modo de espera o viceversa

Para cambiar manualmente de encendido a modo de espera o viceversa, use la aplicación o pulse ON/STANDBY en la parte trasera de la unidad principal.

ETHERNET ON / STANDBY

Para reducir la energía consumida en espera

Mientras la alimentación está encendida, mantenga pulsado ON/STANDBY durante al menos 3 segundos. En este estado, la alimentación no puede encenderse desde la aplicación, y para volver a encender la alimentación de nuevo pulse ON/STANDBY en esta unidad.

3" ETHERNET ON / STANDBY

- Asegúrese de conectar primero el adaptador de CA a la unidad y después conecte el cable de alimentación a la toma. Cuando desconecte el cable de alimentación, asegúrese de mantener pulsado ON/STANDBY durante al menos 3 segundos para cambiar antes al modo de espera, y siempre desconecte primero el extremo de la toma.

• Cuando la unidad está en espera, también puede pulsar INPUT para encenderla.
• No utilice ningún cable de alimentador o adaptador de CA que no sea uno de los suministrados. Esto podría ocasionar un fuego o descarga eléctrica.
• El cable de alimentación y el adaptador de CA suministrados están diseñados específicamente para la unidad. No los utilice para otros dispositivos. Esto podría ocasionar un fuego o descarga eléctrica.

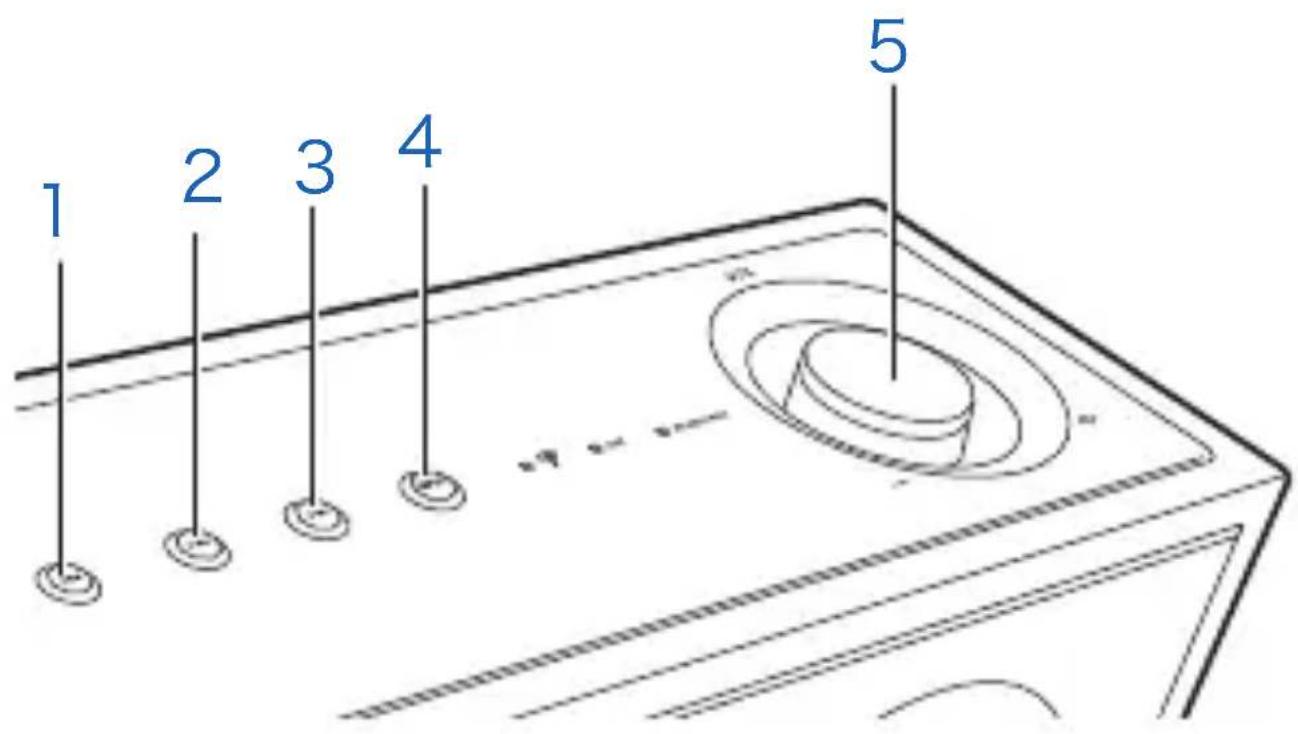

Funcionamiento de los botones de la unidad principal

1 2 3 4 5

1. Botón de salto (◀◀)

Cuando se reproducen una fuente conectada por BLUETOOTH o algunos servicios de red, este botón permite saltar al inicio de la pista o a la pista anterior cuando se pulsa durante la reproducción. No rebobina.

2. Botón de reproducción/pausa (▶/■)

Cuando se reproducen una fuente conectada por BLUETOOTH o algunos servicios de red, este botón inicia la reproducción o la pausa.

3. Botón de salto (▶▶)

Cuando se reproducen una fuente conectada por BLUETOOTH o algunos servicios de red, este botón permite saltar a la pista siguiente cuando se pulsa durante la reproducción. No rebobina rápidamente.

4. Botón INPUT

Cambia de entrada. Cuando se pulsa mientras la unidad está en espera, también enciende la unidad.

5. Regulador del volumen Ajusta el volumen.

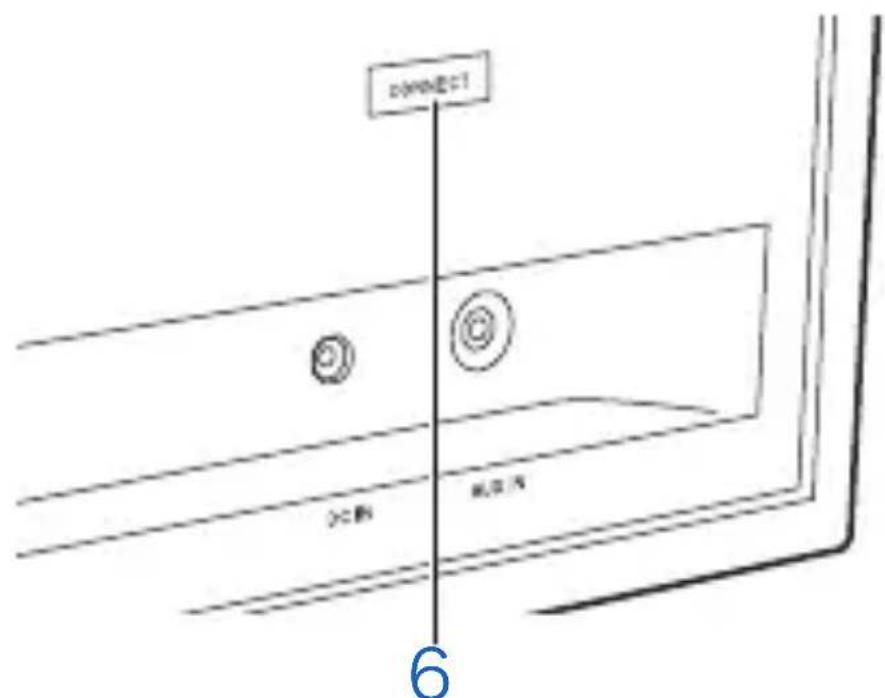

CONNECT 2-200 6

6. Botón CONNECT

Conecta la unidad con un dispositivo habilitado con BLUETOOTH.

Iluminación y parpadeo de los indicadores

Los indicadores de la unidad principal se iluminan en azul de acuerdo con la fuente de entrada seleccionada. Los indicadores también indican el estado de la unidad iluminándose y parpadeando como se describe a continuación.

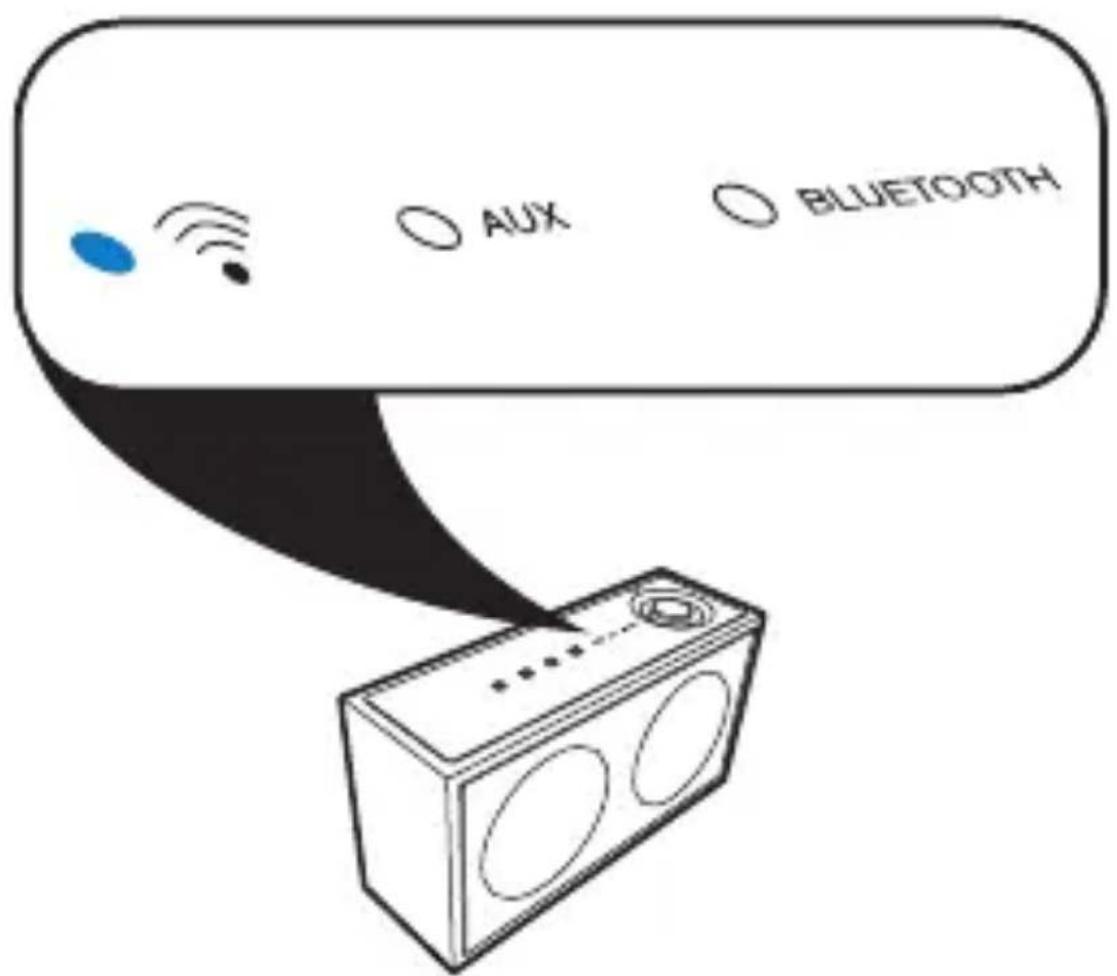

Indicador Wi-Fi

Cuando parpadea en azul a intervalos de 2 segundos

La función de red está arrancando. Espero un momento hasta que se inicie.

Cuando parpadea en azul a intervalos de 1 segundo

No conectado a un punto de acceso. Se ilumina en azul cuando se conecta a un punto de acceso.

Indicador BLUETOOTH

Cuando parpadea en azul a intervalos de 1 segundo

No conectado a un dispositivo habilitado con BLUETOOTH. Se ilumina en azul cuando se conecta a un dispositivo habilitado con BLUETOOTH.

Cuando parpadea en azul a intervalos de 0,5 segundos

En el modo de emparejamiento listo para conectar con un dispositivo habilitado con BLUETOOTH.

Servicios de red

Los servicios de red que puede usar

Puede usar servicios de radio por internet como TuneIn Radio y servicios de red como Spotify Connect y Music Server.

Puede que se amplíen las funcionalidades mediante actualizaciones de firmware y que los proveedores de servicios cesen su actividad, lo que significa que algunos servicios de red y contenidos puede que no estén disponibles en el futuro. Además, los servicios disponibles pueden variar dependiendo de su lugar de residencia.

Dependiendo del servicio, puede que sea necesario que el usuario se registre primero desde su ordenador.

Spotify Connect

Para activar Spotify Connect, debe instalar la aplicación de Spotify y en su teléfono inteligente o tableta y crear una cuenta de Spotify Premium.

- Consulte el siguiente enlace para configurar Spotify: www.spotify.com/connect/

- El software de Spotify está sujeto a licencias de terceros. Puede consultarlas aquí: www.spotify.com/connect/third-party-licenses

Music Server

Este servicio le permite transmitir archivos de música almacenados en PC o dispositivos NAS conectados a la misma red que esta unidad. Los servidores de red compatibles con esta unidad son PC que tienen instalados reproductores con la función de servidor de Windows Media®

Player 11 o 12, o dispositivos NAS compatibles con la función de red local.

Puede que tenga que realizar antes algunos ajustes en su ordenador para usar Windows Media® Player 11 o 12. Consulte aqui para más información sobre cómo realizarlos.

- Formatos de audio compatibles con Music Server

La unidad puede reproducir archivos de música de los formatos listados a continuación. No es posible reproducir archivos con una tasa de muestreo compatible de 88,2 kHz o superior desde de la LAN inalámbrica.

- Son compatibles los archivos de tasa de bits variable (VBR). Sin embargo, el tiempo de reproducción podría no visualizarse correctamente.

MP3 (.mp3/.MP3):

• Formatos compatibles: MPEG-1/MPEG-2 Audio Layer-3
• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
• Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR.

WMA (.wma/.WMA):

• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
• Tasas de bits compatibles: Entre 5 kbps y 320 kbps y VBR.
• Los formatos WMA Pro/Voice/WMA Lossless no son compatibles.

WAV (.wav/.WAV):

Los archivos WAV incluyen audio digital PCM sin comprimir.

• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit de cuantificación: 8 bit, 16 bit, 24 bit

AIFF (.aiff/.aif/.aifc/.afc/.AIFF/.AIF/.AIFC/.AFC) : Los archivos AIFF incluyen audio digital PCM sin comprimir.

• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
• Bit de cuantificación: 8 bit, 16 bit, 24 bit

• Formatos compatibles: Audio MPEG-2/MPEG-4
• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
• Tasas de bits compatibles: Entre 8 kbps y 320 kbps y VBR.

- Bit de cuantificación: 8 bit, 16 bit, 24 bit

LPCM (PCM lineal) :

• Tasas de muestreo compatibles: 44,1 kHz, 48 kHz
  • Bit de cuantificación: 16 bit

Apple Lossless (.m4a/.mp4/.M4A/.MP4):

- Tasas de muestreo compatibles: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz

- Bit de cuantificación: 16 bit, 24 bit

Ajustes requeridos para usar Music Server

Antes de usar Music Server, es necesario que realice los siguientes ajustes en su ordenador. Tenga en cuenta que cuando se usa Windows Media® Player, solo se pueden reproducir los archivos de música registrados en la biblioteca.

Windows Media® Player 11

1 Encienda el PC y abra Windows Media ^® Player 11.

2 En el menú "Library", seleccione "Media Sharing" para visualizar un cuadro de diálogo.

3 Seleccione la casilla "Share my media" y haga clic en "OK" para mostrar los dispositivos compatibles.

4 Seleccione esta unidad y, a continuación, haga clic en "Allow".

- Cuando se selecciona, el icono correspondiente se marca.

5 Haga clic en "OK" para cerrar el cuadro de diálogo.

- Dependiendo de la versión de Windows Media® Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.

Windows Media® Player 12

1 Encienda el PC y abra Windows Media ^® Player 12.
2 En el menú "Stream", seleccione "Turn on media streaming" para visualizar un cuadro de diálogo.

- Si la transmisión de medios ya está activada, seleccione "More streaming options..." en el menú "Stream" para ver la lista de reproductores de la red y, a continuación, vaya al paso 4.

3 Haga clic en "Turn on media streaming" para visualizar una lista de los reproductores en la red.
4 Seleccione esta unidad en "Media streaming options" y compruebe que está ajustada a "Allow".
5 Haga clic en "OK" para cerrar el cuadro de diálogo.

- Dependiendo de la versión de Windows Media® Player, es posible que haya diferencias en los nombres de los elementos que se pueden seleccionar.

Información sobre la función BLUETOOTH®

Esta unidad es compatible con dispositivos habilitados con BLUETOOTH con el perfil A2DP.

Sin embargo, la conexión con todos los dispositivos que tengan BLUETOOTH no siempre está garantizada.

Lea lo siguiente para tomar precauciones durante el emparejamiento y la reproducción.

Emparejamiento

• El modo de emparejamiento se cancela tras unos 5 minutos.
• Si al seleccionar esta unidad se le solicita una contraseña en el dispositivo habilitado con BLUETOOTH, introduzca "0000".
• Esta unidad puede almacenar la información de hasta ocho dispositivos emparejados. La información del dispositivo emparejado más antiguo se borra cuando intenta emparejar un noveno dispositivo.

Notas sobre la reproducción

- El área de cobertura es de 15 metros.

- Cuando el volumen de audio de su dispositivo habilitado con BLUETOOTH está ajustado en un nivel bajo, la reproducción de audio podría no estar disponible. Suba el volumen en el dispositivo habilitado con BLUETOOTH.

- Debido a las características de la tecnología inalámbrica BLUETOOTH, el sonido producido en esta unidad puede llevar un ligero retraso respecto al sonido reproducido en el dispositivo con BLUETOOTH activado.

- En los alrededores de componentes como hornos microondas o teléfonos inalámbricos que usan ondas de radio en el rango de 2,4 GHz, pueden producirse interferencias de las ondas de radio. Estas interferencias pueden hacer que la unidad no se pueda utilizar. Además, si hay objetos metálicos cerca de la unidad, la conexión BLUETOOTH podría no ser posible, ya que el metal puede interferir en las ondas de radio.

Resolución de problemas

Cuando el funcionamiento es inestable, se pueden resolver los problemas poniendo la unidad en modo de espera y volviéndola a encender o desconectando y volviendo a conectar el cable de alimentación. Intente las medidas simples tanto en la unidad como en el dispositivo conectado. Si esto no soluciona el problema, reiniciar o inicializar la unidad puede hacerlo.

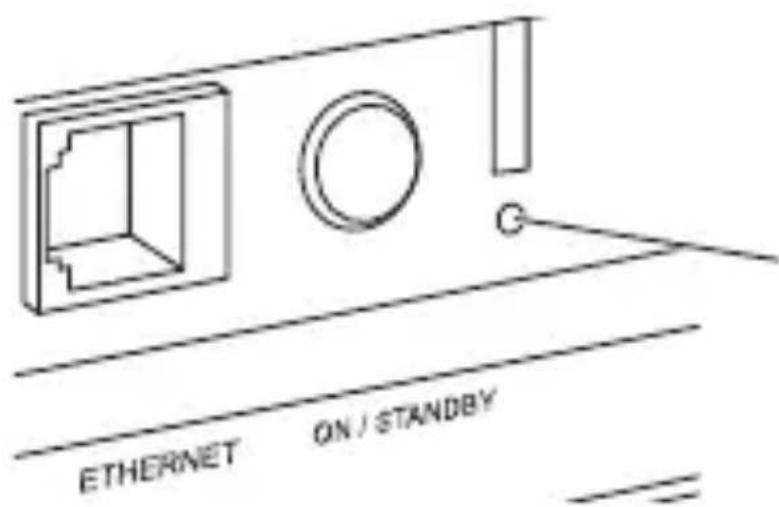

Reinicio de la unidad

Utilice un alfiler o un objeto delgado y alargado similar para pulsar el botón de restauración. Si reiniciar no soluciona el problema, pruebe a inicializar la unidad.

ETHERNET ON / STANDBY

Botón de restauración

- Inicialización de la unidad (los ajustes se inicializan)

Cuando inicializa la unidad, los ajustes de red y la información de emparejamiento también se inicializan, de modo que se recomienda que anote los ajustes antes de inicializar.

1 Mientras la alimentación está encendida, pulse ON/STANDBY mientras pulsa INPUT.

- Los indicadores se apagan y la unidad se ha inicializado.

Si la alimentación se apaga repentinamente

Puede que la alimentación se apague de repente cuando el circuito de protección de la unidad se activa. Si esto ocurre, desenchufe el cable de alimentación, vuélvalo a conectar y encienda de nuevo la unidad. Si la alimentación se apaga repetidamente, desenchufe el cable de alimentación y contacte con el lugar de compra.

Cuando la alimentación de otras unidades no se puede encender con la aplicación

Para encender dispositivos Onkyo conectados a la misma red que esta unidad utilizando la aplicación, primero es necesario que habilite los ajustes del modo de espera de red en dichos dispositivos.

Cuando no se pueden realizar ajustes de Wi-Fi con la aplicación

Si el volumen del dispositivo en el que la aplicación está instalada es bajo o si los efectos de sonido están activados, puede que no sea posible realizar ajustes adecuadamente. Pruebe a aumentar el volumen o desactive los efectos de sonido.

Cuando no puede conectarse a una red a través de Wi-Fi

- Si esta unidad está conectada mediante un cable ethernet y Wi-Fi al punto de acceso, se prioriza la conexión ethernet. La conexión cambia a Wi-Fi cuando desconecta el cable ethernet.

• Si el dispositivo utilizado (router LAN inalámbrico, etc.) está demasiado lejos de la unidad o si existe un obstáculo entre ambos, mejore el rendimiento del Wi-Fi acortando la distancia entre ellos, por ejemplo.
• Evite utilizar dispositivos que generen ondas electromagnéticas como un microondas.
• Si su red Wi-Fi- cubre zonas cercanas a dispositivos que generan ondas electromagnéticas, aleje la unidad de dichas zonas.

La actualización de firmware no se completa con éxito

Al actualizar la unidad desde una aplicación, si aparece un código de error en la pantalla de la aplicación o si el indicador de Wi-Fi de la unidad se ilumina en rojo, la actualización no se ha completado con éxito. Pulse ON/STANDBY en la unidad para apagarla, enciéndala de nuevo y reinicie la aplicación. La unidad se reinicia y la actualización se inicia de nuevo automáticamente aproximadamente un minuto después. De manera alternativa, si el icono de actualización aparece de nuevo en la aplicación,

toque el icono para reiniciar la actualización. El indicador de Wi-Fi de esta unidad parpadea en azul durante la actualización. Cuando el indicador para de parpadear y permanece iluminado en azul, la actualización se ha completado, así que pulse ON/STANDBY para apagar la unidad y vuelva a encenderla. Si la actualización no se puede reiniciar, compruebe la conexión de red.

Especificaciones

Salida de audio analógico

Potencia de salida RMS

• 18 W (Woofer) + 10 W (Tweeter) (Woofer : 8 Ohmios × 2 a 1 kHz THD 1 %, Tweeter : 8 Ohmios a 10 kHz THD 1 %)

Características de control de tono (cuando se usa la aplicación)

• ±5 dB, 124 Hz (BASS)
- ± 5 dB, 8 kHz (TREBLE)

Red

LAN por cable

• Conector Ethernet
  • 10BASE-T/100BASE-TX

LAN inalámbrica (Wi-Fi)

• Estándares compatibles: Estándar IEEE 802.11 a/b/g/n
• Frecuencia inalámbrica: Banda 5 GHz/2,4 GHz

BLUETOOTH

Sistema de comunicación

- Versión de especificación BLUETOOTH 4.1

Banda de frecuencia

• 2,4 GHz (2,402 GHz - 2,480 GHz)

Método de modulación

- FHSS (Espectro ensanchado por salto de frecuencia)

Perfiles compatibles con BLUETOOTH

A2DP 1.2
- AVRCP 1.3
• HOGP - Host (Cliente)
• HOGP - Dispositivo HID (Servidor)
- Servicio HID (HIDS)

Códecs compatibles

• SBC
• AAC

Rango de transmisión (A2DP)

• 20 Hz - 20 kHz (Frecuencia de muestreo 44,1 kHz)

Rango de comunicación máximo\*

• (Línea de visión de aprox.) 15 m

* El rango real variará dependiendo de factores como los obstáculos entre los dispositivos, campos magnéticos alrededor de un horno de

microondas, electricidad estática, teléfono inalámbrico, sensibilidad de recepción, rendimiento de la antena, sistema operativo, aplicación de software, etc.

General

Alimentación

• Entrada de adaptador de CA: CA 100 - 240 V, 50/60 Hz
• Salida de adaptador de CA: CC 15 V, 3,5 A

Consumo de energía

• 10 W
• 0,5 W (en modo de espera)
• 3 W (en modo de espera, modo de espera de red: On, Configuración de red: con cable)
• 3 W (en modo de espera, modo de espera de red: On, Configuración de red: Wi-Fi)

Modo de espera automático

- On (20 min)/Off

Tipo de altavoces

• Caja reflectora de graves tipo estante

Configuración altavoces

• 2 vías
• Tweeter : 26 mm (1 in.) × 1 cúpula suave

- Woofer: 77 mm (3 in.) × 2 cono

Dimensiones:

• 320 mm (an.) × 172 mm (al.) × 106 mm (pr.) (12 5/8 in. × 6 3/4 in. × 4 3/16 in.)

Peso:

Conectores de entrada

- AUX (miniconector estéreo de 3,5 mm) × 1

Otros conectores

- ETHERNET × 1

Accesorios

• Cable de alimentación × 1
• Adaptador de CA × 1
• Minicable estéreo (1,2 m) × 1

- La unidad no tiene blindaje magnético. Si se utiliza un TV CRT cerca de esta unidad, pueden producirse irregularidades en el color y distorsión de la imagen. Cuando esto ocurra, aleje la unidad del TV.

- Las especificaciones y las características están sujetas a cambios sin previo aviso.

- No aceptamos ninguna responsabilidad por daño causado debido a la conexión de equipos fabricados por otras compañías.

Información sobre licencias y marcas comerciales

WiFi®

CERTIFIED

"El resto de marcas comerciales son propiedad de sus respectivos propietarios".
