MANUAL DE USUARIO Trumavent TEB Trumatic

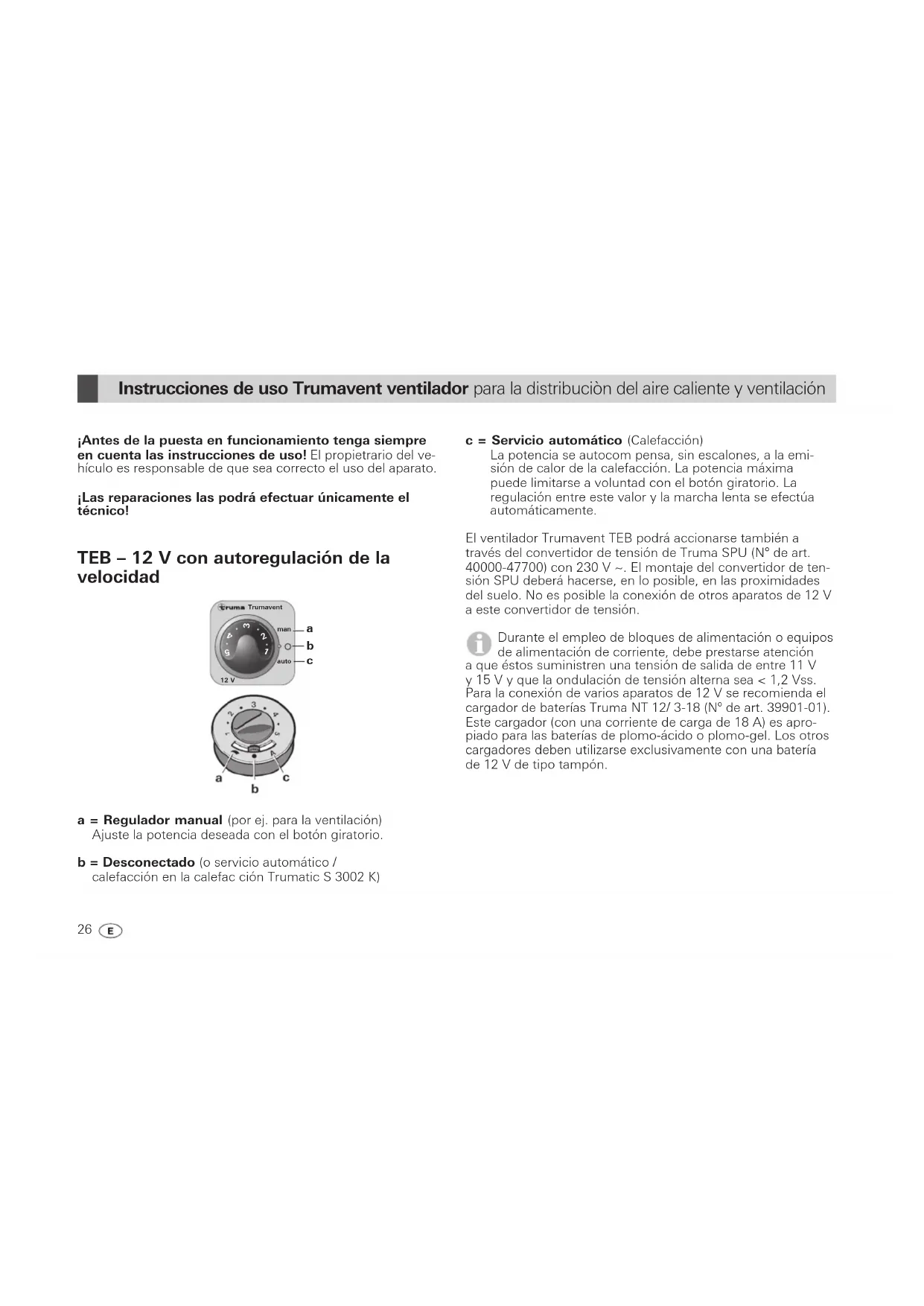

a = Regulador manual (por ej. para la ventilación) Ajuste la potencia deseada con el botón giratorio. b = Desconectado (o servicio automático / calefacción en la calefac ción Trumatic S 3002 K) c = Servicio automático (Calefacción) La potencia se autocom pensa, sin escalones, a la emi- sión de calor de la calefacción. La potencia máxima puede limitarse a voluntad con el botón giratorio. La regulación entre este valor y la marcha lenta se efectúa automáticamente. El ventilador Trumavent TEB podrá accionarse también a través del convertidor de tensión de Truma SPU (N° de art. 40000-47700) con 230 V ~. El montaje del convertidor de ten- sión SPU deberá hacerse, en lo posible, en las proximidades del suelo. No es posible la conexión de otros aparatos de 12 V a este convertidor de tensión. Durante el empleo de bloques de alimentación o equipos de alimentación de corriente, debe prestarse atención a que éstos suministren una tensión de salida de entre 11 V y 15 V y que la ondulación de tensión alterna sea < 1,2 Vss. Para la conexión de varios aparatos de 12 V se recomienda el cargador de baterías Truma NT 12/ 3-18 (Nº de art. 39901-01). Este cargador (con una corriente de carga de 18 A) es apro- piado para las baterías de plomo-ácido o plomo-gel. Los otros cargadores deben utilizarse exclusivamente con una batería de 12 V de tipo tampón. Instrucciones de uso Trumavent ventilador para la distribuciòn del aire caliente y ventilación27 TN – 230 V Modelo estándar

d = Desconectado e = Conectado Ajuste la potencia deseada con el botón giratorio. ¡Antes de los trabajos de mantenimiento o de reparación se seccionará de la red el ventilador Trumavent de Truma en todos los polos con una distancia mínima entre contactos de 3,5 mm! En vehículos no se debe poner a funcionar el ventilador Trumavent TN – 230 V así como el transformador de tensión SPU durante la marcha. Distribución del aire caliente El sistema de aire caliente se proyecta de forma individual para cada tipo de vehículo según el principio modular. Para ampliaciones posteriores se dispone de un extenso programa de accesorios (vea el prospecto). Los esquemas con las recomendaciones de montaje óptimas de instalaciones de aire caliente para todos los tipos normales de caravanas y autocaravanas podrán solicitarse gratuitamen- te a través de la central de servicio de Truma. Por medio de la chapaleta de aire estranguladora (f) podrá ajustarse individualmente el caudal del aire para la distribución del aire caliente. En la posición central se distribuye el aire caliente al 50 % sobre las dos salidas. Con tubos ventiladores de longitudes diferentes o en los lados con gran necesidad de calor se utilizará el tubo de ventilador de Ø 72 mm. Con ello podrá aprovecharse toda la potencia del aire en ese lado. Ajustando la chapaleta de aire estranguladora (f) podrá todavía aumentarse el caudal de aire de forma indivi- dual. Con ello se reducirá la potencia de aire en el otro lado. Si disminuye el caudal del aire o aumenta el ruido de funcionamiento, puede ser que esté muy sucio el rodete del ventilador. Limpieza (¡con el aparato desconectado!) Se recomienda, por lo menos una vez al año, antes de comen- zar la estación fría, eliminar el polvo acumulado en el inter- cambiador de calor y en la placa de fondo de la calefacción o, en su caso, en el rodete del ventilador. El rodete del ventilador deberá limpiarse con cuidado ayudado con un pincel o cepillo de dientes.28 Especificaciones técnicas determinadas según EN 624 ó condiciones de prueba Truma Trumavent TEB – 12 V Alimentación de corriente 12 V DC Absorción de corriente 0,3 a 1,0 A Caudal de aire hasta 135 m

/h (con tubo de ventilador ÜR Ø 65 mm) hasta 142 m

/h (con tubo de ventilador VR Ø 72 mm) Autorización de tipos CEE e1 03 2603 Trumavent TN – 230 V Alimentación de corriente 230 V ~ 50 Hz Absorción de corriente 0,5 A, 65 vatios Caudal de aire hasta 169 m

/h (con tubo de ventilador ÜR Ø 65 mm) hasta 182 m

/h (con tubo de ventilador VR Ø 72 mm) ¡Modificaciones técnicas reservadas! Airmix (Accesorios)

Servicio de aire de circulación a través de la calefacción Chapaleta (g) en la posición superior (flecha roja). Aire exterior desde abajo Chapaleta (g) en la posición inferior (flecha azul). Posición de mezcla Al calentar, la chapaleta (g) deberá estar abierta solamente como máx. 1/4 hacia abajo. Caso contrario podría perturbarse la función automática del ventilador. Este paquete confort no debe utilizarse en las calefac- ciones con conducción de gas de escape bajo el suelo, en la calefacción Trumatic S 55 T, así como en conexión con la calefac ción Trumatic S 3002 K.29 Declaración de garantía del fabricante Truma

El fabricante concede garantía por defectos del aparato que sean consecuencia de fallo del material o de fabricación. Además, persisten los derechos de reclamación por garantía legales frente al vendedor. No existe derecho de garantía: – para consumibles y daños ocurridos por desgaste natural, – a causa de la utilización de piezas distintas a las originales de Truma en los aparatos, – al no cumplir las instrucciones de montaje y las instrucciones para el uso de Truma, – por daños a causa de manejo inadecuado, – por daños a causa de embalaje de transporte inadecuado, no autorizado por Truma.

2. Alcance de la garantía

La garantía es válida para defectos en el sentido del párrafo 1 que apparezcan en el plazo de 24 meses a partir del cierre del contrato de venta entre el vendedor y el consumidor final. El fabricante eliminará tales defectos mediante reparación pos- terior, esto es, mediante repaso o suministro de componentes de recambio, según su criterio. Concede el fabricante la ga- rantía, el plazo de garantía con respecto a las piezas reparadas o sustituidas no se comienza a contar de nuevo, sino que prevalece el plazo antiguo en curso. Están excluidas otras de- mandas, en particular las demandas por daños y perjuicios del comprador o terceros. Las normativas de la ley de asunción de responsabilidad permanecen inalteradas. Los costos por utilización del Servicio de Asistencia de Truma para solucionar un defecto que quede comprendido entre los de garantía – especialmente los costos de transporte, despla- zamiento, de trabajo y material los soportará el fabricante en tanto se utilice el Servicio de Asistencia dentro de Alemania. La garantía no cubre las intervenciones del servicio postventa en el extranjero. Los costes adicionales debidos a desmontajes / montajes dificultosos del aparato (por ejemplo, desmontaje de piezas de mobiliario o de la carrocería) no se reconocerán como comprendidos en los servicios de garantía.

3. Utilización de la garantía
