GEBRUIKSAANWIJZING Trumavent TEB Trumatic

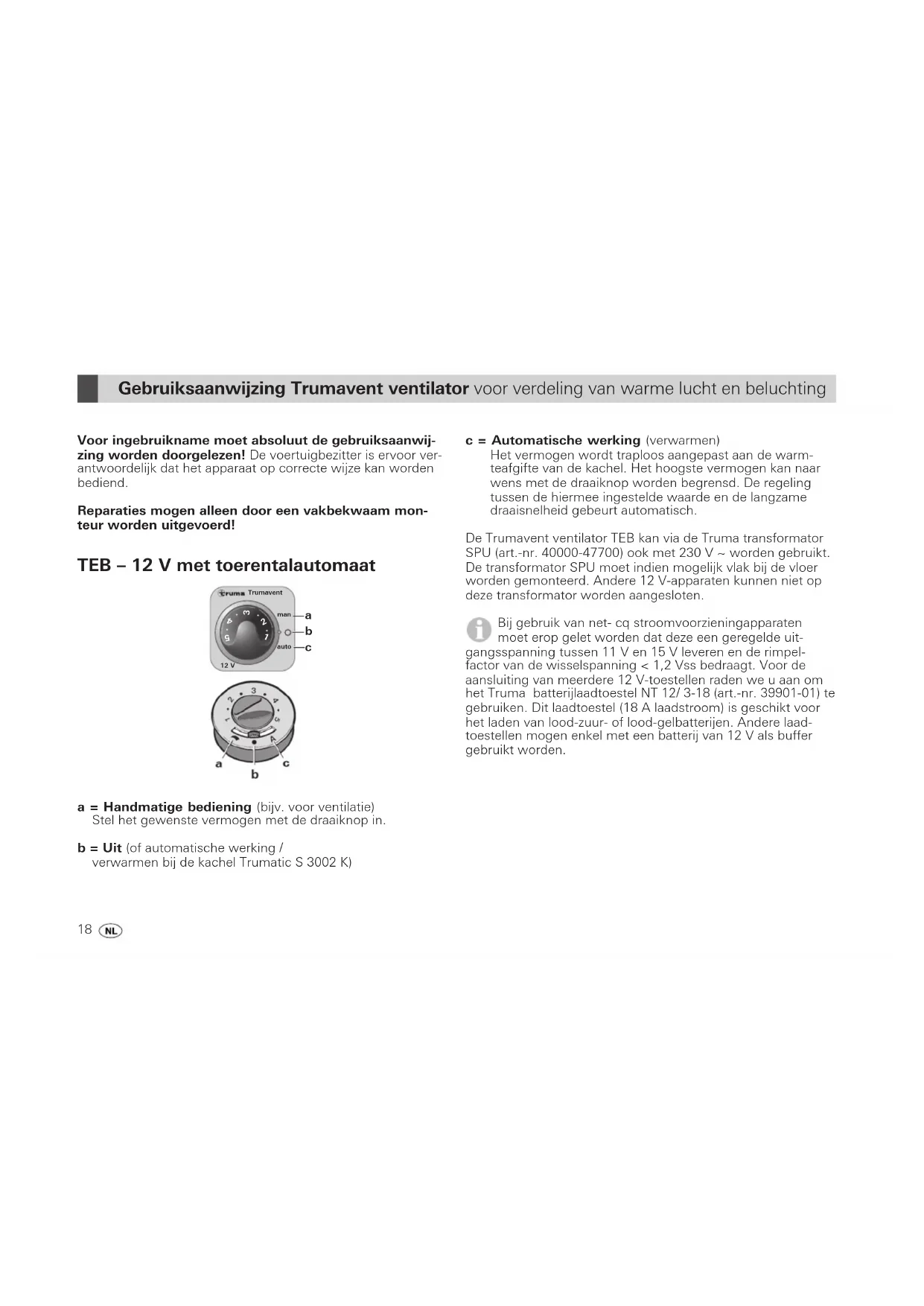

a = Handmatige bediening (bijv. voor ventilatie) Stel het gewenste vermogen met de draaiknop in. b = Uit (of automatische werking / verwarmen bij de kachel Trumatic S 3002 K) c = Automatische werking (verwarmen) Het vermogen wordt traploos aangepast aan de warm- teafgifte van de kachel. Het hoogste vermogen kan naar wens met de draaiknop worden begrensd. De regeling tussen de hiermee ingestelde waarde en de langzame draaisnelheid gebeurt automatisch. De Trumavent ventilator TEB kan via de Truma transformator SPU (art.-nr. 40000-47700) ook met 230 V ~ worden gebruikt. De transformator SPU moet indien mogelijk vlak bij de vloer worden gemonteerd. Andere 12 V-apparaten kunnen niet op deze transformator worden aangesloten. Bij gebruik van net- cq stroomvoorzieningapparaten moet erop gelet worden dat deze een geregelde uit- gangsspanning tussen 11 V en 15 V leveren en de rimpel- factor van de wisselspanning < 1,2 Vss bedraagt. Voor de aansluiting van meerdere 12 V-toestellen raden we u aan om het Truma batterijlaadtoestel NT 12/ 3-18 (art.-nr. 39901-01) te gebruiken. Dit laadtoestel (18 A laadstroom) is geschikt voor het laden van lood-zuur- of lood-gelbatterijen. Andere laad- toestellen mogen enkel met een batterij van 12 V als buffer gebruikt worden.19 TN – 230 V Standaarduitvoering

d = Uit e = Aan Stel het gewenste vermogen met de draaiknop in. Voor onderhouds- of reparatiewerkzaamheden moet de Trumavent ventilator met een contactaf- stand van minstens 3,5 mm met alle polen van het net worden gescheiden! In voertuigen mogen de Trumavent-ventilator TN – 230 V en de spannings-omvormer SPU niet tijdens het rijden gebruikt worden. Verdeling van warme lucht Het warme-luchtsysteem is voor elk voertuigtype apart vol- gens het bouwdoos-principe geconstrueerd. Voor uitbreiding achteraf is een uitgebreid accessoireprogramma verkrijgbaar (zie brochure). U kunt voor alle gangbare caravan- en campermodellen gratis plannen met optimale inbouwsuggesties voor warme-luchtin- stallaties aanvragen bij de servicecentrale van Truma. Via de luchtklep (f) kunt u het luchtvolume afzonderlijk voor de warmeluchtverdeling instellen. In de middelste stand wordt de warme lucht 50 % over de beide uitgangen verdeeld. Bij ventilatorbuizen van verschillende lengten of aan die zij- den waar meer warmte nodig is, kan de ventilatorbuis met Ø 72 mm worden gebruikt. Hierdoor kan het volledige lucht- vermogen aan deze kant volledig worden benut. Door de luchtklep (f) te verstellen kan het lucht-volume nog afzonder- lijk worden verhoogd. Hierdoor wordt het luchtvolume aan de andere kant teruggebracht. Als de ventilator minder lucht verplaatst of meer geluid begint te maken, is het mogelijk dat het ventilatorrad sterk vervuild is. Reiniging (de ventilator moet uitstaan!) Het is raadzaam minstens één maal per jaar, voor beging van het stookseizoen, het zich op de warmtewisselaar, de bodem- plaat van de kachel of het schoepenrad van de Trumavent- ventilator verzamelde stof te verwijderen. Het schoepenrad moet voorzichtig met een penseel of een tandenborstel gerei- nigd worden.20 Technische gegevens vastgesteld conform EN 624 resp. Truma keuringsvoorwaarden Trumavent TEB – 12 V Voeding 12 V DC Stroomverbruik 0,3 tot 1,0 A Luchtverplaatsingsvolume max. 135 m

/uur (met ventilatiebuis ÜR Ø 65 mm) max. 142 m

/uur (met ventilatiebuis VR Ø 72 mm) EEG-typegoedkeuring e1 03 2603 Trumavent TN – 230 V Voeding 230 V ~ 50 Hz Stroomverbruik 0,5 A, 65 W Luchtverplaatsingsvolume max. 169 m

/uur (met ventilatiebuis ÜR Ø 65 mm) max. 182 m

/uur (met ventilatiebuis VR Ø 72 mm) Technische wijzigingen voorbehouden! Airmix (Accessoires)

Recirculatiegebruik via kachel Zet de schuifknop (g) in de bovenste stand (rode pijl). Buitenlucht aan onderkant Zet de schuifknop (g) in de onderste stand (blauwe pijl). Mengstand Bij het verwarmen mag de schuifknop (g) niet meer dan 1/4 naar beneden geopend zijn. De automatische functie van de TEB zou anders verstoord kunnen worden. Dit comfortpakket mag niet gebruikt worden bij verwarmingen waarbij het uitlaatgas onder de vloer wordt afgevoerd, de verwarming Trumatic S 55 T alsmede bij motorvoertuigen in combinatie met de verwar- ming Trumatic S 3002 K.21 Garantieverklaring van de fabrikant Truma

1. Gevallen waarin op garantie aanspraak kan worden

gemaakt De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daar- naast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht. Er kan geen aanspraak op de garantie worden gemaakt: – voor aan slijtage onderhevige onderdelen en natuurlijke slijtage, – door gebruik van andere dan originele Truma onderdelen in de apparaten, – indien de inbouw- en gebruiksaanwijzingen van Truma niet werden aangehouden, – als gevolg van ondeskundig gebruik, – als gevolg van een ondeskundige, niet door Truma gele- verde transportverpakking.

2. Omvang van de garantie

De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomst tussen de verkoper en de eindgebruiker onstaan. De fabrikant zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garan- tietermijn voor het gerepareerde of vervangen onderdeel niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produkt-aansprakelijheid blijven onverminderd gelden. De kosten voor het beroep dat op de eigen service-afdeling van Truma wordt gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedra- gen, als de service-afdeling in Duitsland wordt ingezet. Werk- zaamheden van de afdeling klantenservice in andere landen vallen niet onder de garantie. Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie- onderdelen) vallen niet onder de garantie.

3. Indienen van garantieclaim

Het adres van de fabrikant luidt: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn. In Duitsland moet bij storingen in principe het Truma ser- vicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander om- schreven worden. Verder moet de correct ingevulde garantie- oorkonde overgelegd worden of het fabricagenummer van het toestel alsmede de datum van aankoop aangegeven worden. Om de fabrikant in staat te stellen, te controleren of er sprake is van een geval dat onder de garantie valt, moet de consu- ment het toestel voor zijn risico naar de fabrikant brengen of naar deze opsturen. Bij opsturen naar de fabriek dient het toestel als vrachtgoed ver- zonden te worden. Indien het geval onder de garantie valt, draagt de fabriek de transportkosten resp. kosten van opsturen en te- rugsturen. Als niet op garantie aanspraak kan worden gemaakt, informeert de fabrikant de klant hierover en geeft aan welke kos- ten niet voor rekening van de fabrikant zijn. Bovendien zijn in dit geval de verzendkosten voor rekening van de klant.22 Brugsanvisning Trumavent blæser til varmluftfordeling og ventilation Læs altid brugsanvisningen før i brugtagning! Køretøjets indehaver er ansvarlig for at apparatets betjening kan ske korrekt. Reparationer må kun udføres af en fagmand! TEB – 12 V med omdrejningstal automatik Trumavent man auto 12 V
