BRUGSANVISNING Trumavent TEB Trumatic

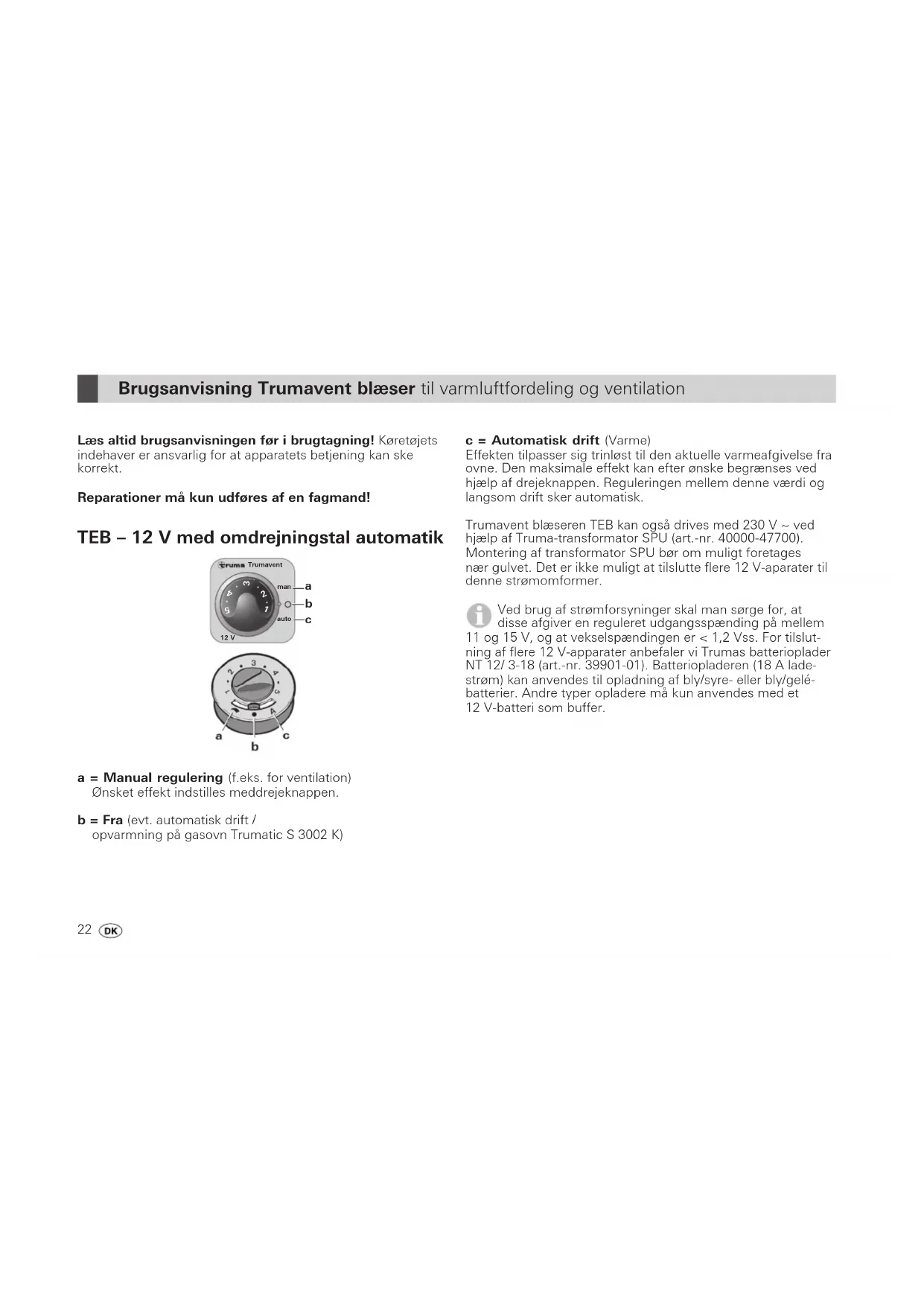

a = Manual regulering (f.eks. for ventilation) Ønsket effekt indstilles meddrejeknappen. b = Fra (evt. automatisk drift / opvarmning på gasovn Trumatic S 3002 K) c = Automatisk drift (Varme) Effekten tilpasser sig trinløst til den aktuelle varmeafgivelse fra ovne. Den maksimale effekt kan efter ønske begrænses ved hjælp af drejeknappen. Reguleringen mellem denne værdi og langsom drift sker automatisk. Trumavent blæseren TEB kan også drives med 230 V ~ ved hjælp af Truma-transformator SPU (art.-nr. 40000-47700). Montering af transformator SPU bør om muligt foretages nær gulvet. Det er ikke muligt at tilslutte flere 12 V-aparater til denne strømomformer. Ved brug af strømforsyninger skal man sørge for, at disse afgiver en reguleret udgangsspænding på mellem 11 og 15 V, og at vekselspændingen er < 1,2 Vss. For tilslut- ning af flere 12 V-apparater anbefaler vi Trumas batterioplader NT 12/ 3-18 (art.-nr. 39901-01). Batteriopladeren (18 A lade- strøm) kan anvendes til opladning af bly/syre- eller bly/gelé- batterier. Andre typer opladere må kun anvendes med et 12 V-batteri som buffer.23 TN – 230 V Standardudførelse

d = Fra e = Til Indstil på ønsket effekt ved hjælp af drejeknappen. Før vedligeholdelses- eller reparationsarbejder skal Trumavent blæseren frakobles elnettet med mindst 3,5 mm kontaktafstand! I køretøjer må Trumavent blæseren TN – 230 V og spæn- dingsomformeren SPU ikke tages i brug under kørslen. Varmluftfordeling Varmluftsystemet planlægges individuelt for hver køretøjstype ved hjælp af moduler. Der findes et omfattende tilbehørspro- gram for senere udvidelse af systemet (se brochure). Tegninger med optimale monteringsvorslag for varmluftanlæg i alle gængse campingvogn- og autocampermodeller kan be- stilles gratis hos Truma Servicecenter. Ved hjælp af luftspjældet (f) kan luftmængden til varmluftfor- deling indstilles individuelt. I midterstilling fordeles varmluften med 50 % til hver af de to udgange. Ved blæserrør med forskellig længde eller i sider med større varmebehov skal blæserrøret med Ø 72 mm anvendes. Der- ved kan den fulde luftkapacitet udnyttes i den pågældende side. Ved regulering af luftspjældet (f) kan luftmængden indi- viduelt forøges yderligere. Derved reduceres luftkapaciteten i den anden side. Hvis luftmængden falder eller driftsstøjen stiger, kan dette skyldes snavsansamlinger på blæserhjulet. Rengøring (med apparatet frakoblet!) Det anbefales at fjerne det støv, som samler sig på varmeveks- leren og på ovnens bundplade samt på Trumavent blæserens blæserhjul mindst en gang om året, før opvarmningssæso- nens start. Blæserhjulet skal rengøres forsigtigt med en pensel eller en tandbørste.24 Tekniske data fundet iht. EN 624 og Truma-kontrolbetingelser Trumavent TEB – 12 V Strømforsyning 12 V DC Strømforbrug 0,3 til 1,0 A Luftkapacitet op til 135 m

/h (med blæserrør ÜR Ø 65 mm) op til 142 m

/h (med blæserrør ÜR Ø 65 mm) op til 182 m

/h (med blæserrør VR Ø 72 mm) Ret til tekniske ændringer forbeholdes! Airmix (Tilbehør)

Cirkulationsdrift via ovnen Skyderen (g) i øverste stilling (rød pil). Udendørsluft nedefra Skyderen (g) i nederste stilling (blå pil). Blandingsstilling Ved opvarmning bør skyderen (g) kun åbnes højst 1/4 nedad. Ellers kan blæserens automatiske funktion blive forstyrret. Komfortpakken må ikke anvendes til varmeovne med forbrændingsgasudførsel under gulvet, til varmeovnen Trumatic S 55 T samt til motorkøretøjer med gasovn Trumatic S 3002 K.25 Productens garantierklæring

Producenten yder garanti for mangler på apparatet, som skyl- des materiale- eller produktionsfejl. I tillæg hertil gælder de lovmæssige garantibestemmelser overfor forhandleren. Garantien dækker ikke ved skader på apparatet: – som følge af sliddele og naturligt slid, – som følge af anvendelse af andre dele, som ikke er originale Truma-dele i apparaterne, – som følge af manglende overholdelse af Trumas monterings- og brugsanvisninger, – som følge af forkert håndtering, – som følge af ukorrekt og ikke af Truma foranlediget transportemballage.

2. Garantiens omfang

Garantien gælder for mangler i henhold til punkt 1 som opstår inden for 24 måneder fra købsaftalens indgåelse mellem for- handler og slutbruger. Producenten afhjælper sådanne mang- ler efter eget valg ved reparation eller levering af reservedele. Såfremt producenten yder garanti, begynder garantiperioden for de reparerede eller udskiftede dele ikke forfra; den påbe- gyndte periode fortsættes. Videregående krav, særligt erstat- ningskrav fra køber eller tredjemand er udelukket. Bestemmel- serne i loven om produktansvar bevarer deres gyldighed. Udgifter i forbindelse med henvendelse til Trumas fabriks- kundeservice for at udbedre en mangel i henhold til garan- tien – specielt transport-, arbejds- og materialeomkostninger, dækkes af producenten såfremt kundeservicen i Tyskland be- nyttes. Garantien omfatter ikke kundeservice i andre lande. Yderligere omkostninger som følge af vanskelige afmonte- rings- og monteringsbetingelser for apparatet (f.eks. nødven- dig afmontering af møbel- eller karosseridele) kan ikke god- kendes som garantiydelse.

3. Fremsættelse af garantiekrav

Producentens adresse: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn. I tilfælde af fejl skal man i Tyskland principielt kontakte Trumas serviceafdeling. I andre lande kontaktes de pågældende ser- vicepartnere (se Trumas servicehæfte eller på www.truma.com). Reklamationer uddybes nærmere. Garantibeviset skal forelæg- ges i korrekt udfyldt stand eller anlæggets fabriksnummer samt købsdato angives. For at producenten kan kontrollere om der foreligger et garan- titilfælde, skal slutbrugeren transportere eller sende anlægget til producenten for egen risiko. Ved indsendelse til fabrikken skal forsendelsen foretages pr. fragtpost. I garantitilfælde overtager fabrikken trans- portomkostninger samt omkostninger i forbindelse med indsendelse og tilbagesendelse. Hvis der ikke er tale om en garantisag, giver producenten besked til kunden om dette og angiver reparationsomkostningerne, som ikke dækkes af producenten. I givet fald påhviler det også kunden at betale forsendelsesomkostninger.26 ¡Antes de la puesta en funcionamiento tenga siempre en cuenta las instrucciones de uso! El propietrario del ve- hículo es responsable de que sea correcto el uso del aparato. ¡Las reparaciones las podrá efectuar únicamente el técnico! TEB – 12 V con autoregulación de la velocidad Trumavent man auto 12 V
