DDJSB3 - Equipo de DJ PIONEER - Manual de uso y guía de instrucciones gratis

Características Técnicas	Controlador DJ de 2 canales, compatible con Serato DJ Lite, 16 pads RGB, 4 efectos integrados, ecualizador de 3 bandas por canal, interfaz de audio de 24 bits.
Uso	Ideal para DJs principiantes e intermedios, diseñado para actuaciones en vivo y sesiones de mezcla en casa.
Mantenimiento y Reparación	Limpie regularmente las superficies, verifique las conexiones de audio, se recomiendan actualizaciones de firmware para un rendimiento óptimo.
Seguridad	Usar en un ambiente seco, evitar golpes físicos, no exponer a temperaturas extremas.
Información General	Peso: 1,6 kg, dimensiones: 60 x 32 x 6 cm, alimentado por USB, garantía de 2 años.

Preguntas frecuentes - DDJSB3 PIONEER

¿Cómo conecto el PIONEER DDJSB3 a mi ordenador?

Utilice el cable USB suministrado para conectar el DDJSB3 a un puerto USB disponible en su ordenador. Asegúrese de que el software DJ esté instalado.

El PIONEER DDJSB3 no se enciende, ¿qué debo hacer?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe funcione. Intente conectar el DDJSB3 a otro puerto USB.

¿Cómo configuro el PIONEER DDJSB3 con Serato DJ Lite?

Abra Serato DJ Lite, vaya a la configuración de audio y seleccione el DDJSB3 como dispositivo de audio. Asegúrese de que las entradas y salidas estén configuradas correctamente.

¿Por qué el sonido sale de mis altavoces y no del DDJSB3?

Asegúrese de que el DDJSB3 esté seleccionado como dispositivo de salida en la configuración de audio de su software DJ y verifique las conexiones de su sistema de audio.

¿Cómo actualizo el firmware del PIONEER DDJSB3?

Descargue el firmware más reciente desde el sitio web de PIONEER y siga las instrucciones proporcionadas para actualizar su dispositivo.

Los jog wheels no responden, ¿qué debo hacer?

Verifique que el DDJSB3 esté bien conectado y que el software DJ esté en ejecución. Intente reiniciar el software y el controlador.

¿Cómo uso los efectos en el PIONEER DDJSB3?

Acceda a las secciones de efectos en su software DJ y asigne los efectos deseados a los controles del DDJSB3 para aplicarlos a su mezcla.

¿Por qué mi DDJSB3 no funciona con otros softwares DJ?

Verifique la compatibilidad del software con el DDJSB3. Algunos softwares pueden requerir controladores o configuraciones específicas.

¿Cómo calibro los faders y botones del PIONEER DDJSB3?

Acceda a la configuración de su software DJ y busque la opción de calibración de controladores. Siga las instrucciones en pantalla para calibrar.

El PIONEER DDJSB3 hace ruidos extraños, ¿qué debo hacer?

Verifique las conexiones de audio, asegúrese de que el cable USB esté en buen estado e intente conectar el controlador a otro ordenador.

MANUAL DE USUARIO DDJSB3 PIONEER

Para consultar las preguntas frecuentes y otra información de soporte de este producto, visite el sitio de arriba.

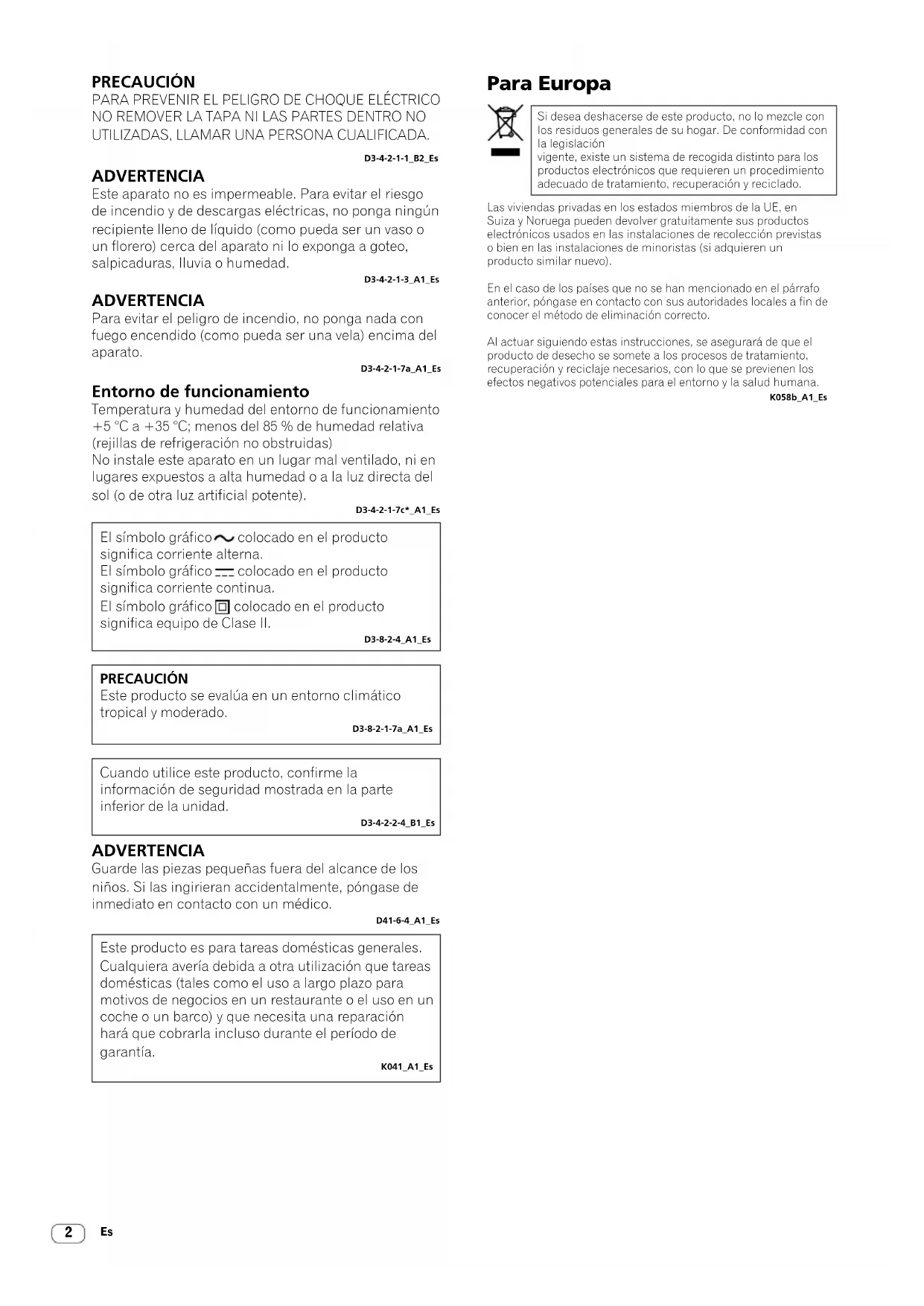

DIRECTIVES SUIVANTES:

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

D3-4-2-1-3_A1_Es

ADVERTENCIA

Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.

D3-4-2-1-7a_A1_Es

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).

D3-4-2-1-7c* A1 Es

El símbolo gráfico ∼ colocado en el producto significa corriente alterna.

El símbolo gráfico — colocado en el producto significa corriente continua.

El símbolo gráfico □ colocado en el producto significa equipo de Clase II.

D3-8-2-4_A1_Es

PRECAUCIÓN

Este producto se evalúa en un entorno climático tropical y moderado.

D3-8-2-1-7a_A1_Es

Cuando utilice este producto, confirme la información de seguridad mostrada en la parte inferior de la unidad.

D3-4-2-2-4_B1_Es

ADVERTENCIA

Guarde las piezas pequeñas fuera del alcance de los niños. Si las ingirieran accidentalmente, póngase de inmediato en contacto con un médico.

D41-6-4_A1_Es

Este producto es para tareas domésticas generales. Cualquiera avería debida a otra utilización que tareas domésticas (tales como el uso a largo plazo para motivos de negocios en un restaurante o el uso en un coche o un barco) y que necesita una reparación hará que cobrarla incluso durante el período de garantía.

K041_A1_Es

Para Europa

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación

vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

K058b_A1_Es

Antes de empezar a usar la unidad

Cómo leer esta guía

- Gracias por adquirir este producto Pioneer DJ. En esta guía se proporciona una breve descripción de los procedimientos para la conexión de la unidad al ordenador y la emisión de audio. Para conocer los procedimientos detallados, consulte el Manual de instrucciones. Asegúrese de leer tanto esta guía como el Manual de instrucciones. Ambos documentos incluyen información importante que debe comprender antes de utilizar este producto. Después de leer las instrucciones, guárdelas en un lugar seguro para, en caso de ser necesario, consultarlas en el futuro.

— Para obtener instrucciones sobre cómo adquirir el Manual de instrucciones, consulte "Adquisición del manual" (pág.3).

• En esta guía, los nombres de las pantallas y los menús mostrados en la unidad y en la pantalla del ordenador, así como también los nombres de los botones y de los terminales etc., se indican entre paréntesis. (p. ej. el botón [▶/II], el panel [Files], el terminal [MASTER OUT])
• Note que las pantallas y las especificaciones del software descritas en esta guía, así como también la apariencia externa y las especificaciones del hardware, están actualmente en fase de desarrollo y pueden ser distintas de las especificaciones finales.
• Note que dependiendo de la versión del sistema operativo, los ajustes del navegador web, etc., la operación puede que sea distinta de los procedimientos descritos en esta guía.
• Esta guía principalmente explica el funcionamiento de la unidad como hardware. Para obtener más información sobre el software Serato DJ, consulte el manual del software suministrado con Serato DJ.

Características

Esta unidad es un controlador de DJ integral diseñado específicamente para el software de DJ Serato DJ Lite de Serato.

Las interfaces de operaciones, como BIG JOG o PERFORMANCE PADS, tienen una disposición intuitiva y permiten controlar cómodamente las funciones incluidas en Serato DJ Lite. El sistema no requiere ajustes complicados y la sesión de DJ puede empezar nada más conectar la unidad con un cable USB a un PC o Mac con Serato DJ Lite instalado.

Contenido de la caja

• Cable USB
  • Garantía (para algunas regiones)
• Manual de instrucciones (Guía de inicio rápido) (esta guía)

① La garantía incluida es para la región europea.

— Para la región norteamericana, la información correspondiente se provee en la última página de las versiones en inglés y en francés del "Manual de instrucciones (Guía de inicio rápido)". — Para la región japonesa, la información correspondiente se provee en la contracubierta del "Manual de instrucciones (Guía de inicio rápido)".

Adquisición del manual

Las distintas instrucciones a veces se proporcionan como archivos en formato PDF. Adobe® Reader® debe estar instalado para poder ver archivos en formato PDF.

Visualización de la última versión del Manual de instrucciones

1 Inicie un navegador Web en el ordenador y acceda al sitio de Pioneer DJ de abajo.

pioneerdj.com

• Para cambiar el idioma de la pantalla, haga clic en el icono de bandera, o haga clic en el icono GLOBAL en la parte inferior derecha de la pantalla y seleccione un idioma de la lista.
  2 Haga clic en [Soporte].
  3 Haga clic en [Tutoriales, manuales y documentación].
  4 Haga clic en [DDJ-SB3] en la categoría [CONTROLADORES DJ].
  5 Haga clic en el idioma deseado de la lista.

Descarga del manual del software Serato DJ Lite

1 Acceda al sitio de Serato.
http://serato.com/
2 Haga clic en [Serato DJ Lite] en [PRODUCTS].
3 Haga clic en [DOWNLOAD SERATO DJ LITE].
4 Haga clic en [Manuals and Downloads].
5 Haga clic en el manual del software Serato DJ Lite del idioma solicitado.

Acerca de Serato DJ Lite

Serato DJ Lite es una aplicación de software de DJ creada por Serato. Las actuaciones de DJ son posibles mediante la conexión del ordenador en el que se instala este software a esta unidad.

Ambiente de operación mínimo

Sistemas operativos compatibles	CPU y memoria necesaria
macOS High Sierra 10.13,macOS Sierra 10.12,OS X 10.11(última actualización)		Procesador Intel®, CoreTM i3, i5, i7 1,07 GHz o más
		RAM de 4 GB o más
Windows® 10/Windows® 8.1/Windows® 7(último service pack)	32 bits	Procesador Intel®, CoreTM i3, i5, i7 1,07 GHz o más
		RAM de 4 GB o más
	64 bits	Procesador Intel®, CoreTM i3, i5, i7 1,07 GHz o más
		RAM de 4 GB o más

Otros

Puerto USB	Para conectar el ordenador con esta unidad se requiere un puerto USB 2.0.
Resolución de la pantalla	Resolución de 1 280 × 720 o más
Conexión a Internet	Para registrar la cuenta del usuario “Serato.com” y descargar el software se necesita una conexión a Internet.

• La asistencia del sistema operativo asume que usted está usando el parche de seguridad más reciente para esa versión.

• La operación no se garantiza en todos los ordenadores, aunque se cumplan todas las condiciones indicadas aquí para el ambiente de operación necesario.

• Dependiendo de los ajustes de ahorro de energía del ordenador, etc., es posible que la CPU y el disco duro no proporcionen suficientes funciones de procesamiento. Para ordenadores portátiles en particular, asegúrese de que el ordenador está en las condiciones adecuadas para ofrecer un alto rendimiento constante (por ejemplo manteniendo la fuente de alimentación de CA conectada) cuando se utiliza Serato DJ Lite.
• Para usar Internet se necesita firmar un contrato separado con un proveedor que ofrezca servicios de Internet y pagar los honorarios de dicho proveedor.
• Para obtener la última información sobre el entorno operativo solicitado y compatibilidad además de adquirir el sistema operativo más reciente, consulte "Software Info" en "DDJ-SB3" en el sitio de soporte de Pioneer DJ. pioneerdj.com/support/

Procedimiento de configuración

Paso 1

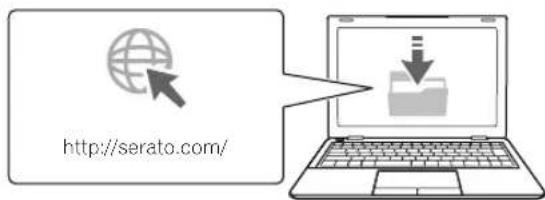

Instalación del software necesario en el ordenador ➕ página 6

- Obtenga Serato DJ Lite en el sitio de Serato ^11 y, a continuación, instálelo en su ordenador.

http://serato.com/

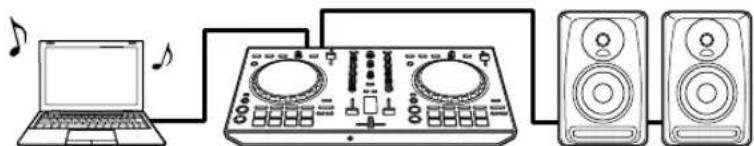

Paso 2

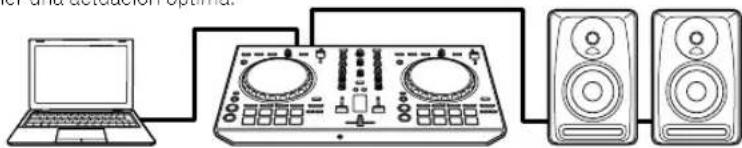

Conexión de dispositivos y esta unidad ➞ página 7

Asegúrese de utilizar el cable USB

suministrado con la unidad para

obtener una actuación óptima.

Conecte los altavoces con amplificador integrado.

Funcionamiento de Serato DJ Lite y reproducción de una pista de audio → página 9

Inicio de Serato DJ Lite. Reproduzca una pista

de audio.

Para obtener Serato DJ Lite, tiene que registrar por separado una cuenta de usuario en "Serato.com".

Paso 1 Instalación del software necesario en el ordenador

No conecte la unidad a su ordenador hasta que se haya completado la instalación.

Windows

Mac

Instalación de Serato DJ Lite

Acceda al sitio de Serato,

http://serato.com/

Haga clic en [Serato DJ Lite] en [PRODUCTS].

Aparece la página* de descargas de Serato DJ Lite.

Haga clic en [DOWNLOAD SERATO DJ LITE].

Haga clic en [DOWNLOAD SERATO DJ LITE] de nuevo.

*La página de descarga está sujeta a cambios sin previo aviso.

Cree una cuenta en "Serato.com".

Introduzca la dirección de correo electrónico y la contraseña que desea establecer y, a continuación, seleccione la zona.

Se recibe un correo electrónico de Scrato.

Haga clic en [Verify My Email Address] en el correo electrónico.

Compruebe en Pioneer DJ DDJ-SB3] el modelo que se utilizará y, a continuación, haga clic en el icono [Continue] y descargue el archivo.

Descomprima el archivo descargado, a continuación, haga doble clic en el archivo descomprimido para iniciar el instalador.

Lea los términos del acuerdo de licencia con atención, y si está de acuerdo, seleccione [I agree to the license terms and conditions], a continuación, haga clic en [Install].

Si no está de acuerdo con el contenido del acuerdo de licencia, haga clic en |Close| para cancelar la instalación.

El mensaje de instalación con éxito aparece una vez completada la instalación.

Haga clic en [Close] para salir del instalador Serato DJ Lite.

1. Lea las condiciones del contrato de licencia con atención y, a continuación, haga clic en [Continue].

2. Si está de acuerdo con las condiciones del contrato de uso, haga clic en [Agree].

Si no está de acuerdo, haga clic en [ Disagree] para cancelar la instalación.

4 Siga las instrucciones en pantalla para realizar la instalación.

1. Haga clic en [Close] para salir del instalador de Serato DJ Lite.

La instalación se ha completado ahora.

Paso 2 Conexión de dispositivos y esta unidad

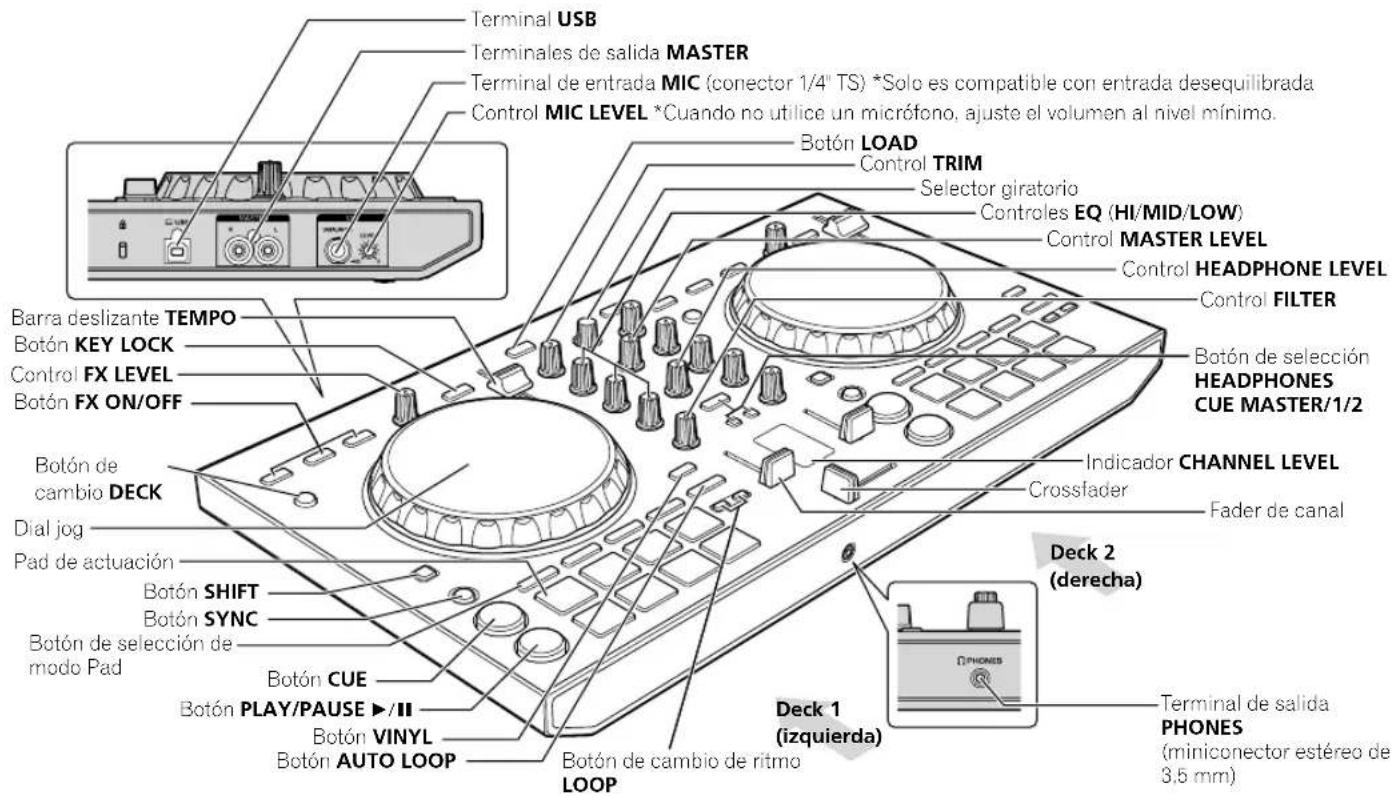

Nombres de las partes

Para obtener más información, consulte el Manual de instrucciones de esta unidad.

Terminal USB Terminales de salida MASTER Terminal de entrada MIC (conector 1/4" TS) *Solo es compatible con entrada desequilibrada Control MIC LEVEL *Cuando no utilice un micrófono, ajuste el volumen al nivel mínimo. Botón LOAD Control TRIM Selector giratorio Controles EQ (HI/MID/LOW) Control MASTER LEVEL Control HEADPHONE LEVEL Control FILTER Botón de selección HEADPHONES CUE MASTER/1/2 Indicador CHANNEL LEVEL Crossfader Fader de canal Botón de cambio DECK Dial jog Pad de actuación Botón SHIFT Botón SYNC Botón de selección de modo Pad Botón CUE Botón PLAY/PAUSE ▶/II Botón VINYL Botón AUTO LOOP Botón de cambio de ritmo LOOP Deck 2 (derecha) Deck 1 (izquierda) Terminal de salida PHONES (miniconector estéreo de 3,5 mm)

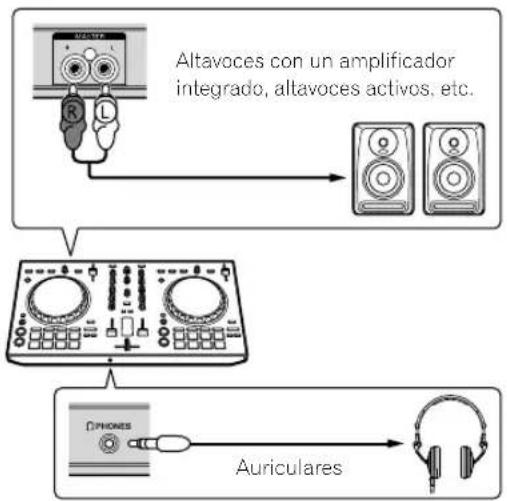

Conexión de los altavoces con un amplificador integrado a la unidad con un cable de audio (RCA)

Conecte los altavoces con un amplificador integrado, altavoces activos, etc. a los terminales de salida [MASTER] de esta unidad.

- Un cable de audio (RCA) no se incluye con esta unidad. Adquiéralo por separado.

• Conecte los auriculares al terminal de salida [PHONES]. Vea el manual de instrucciones para los detalles de la conexión de los terminales de entrada/salida de esta unidad.
• Ajuste el volumen de los dispositivos (altavoces con un amplificador integrado, allavoces activos, etc.) conectados a los terminales de salida [MASTER] a un nivel adecuado. Note que el sonido de salida puede ser alto si el volumen se ajusta demasiado alto.

Conexión del ordenador a la unidad

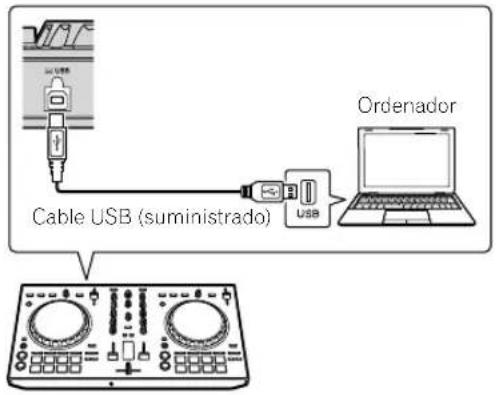

1 Conecte esta unidad a su ordenador con un cable USB.

Realice una conexión directa con el cable USB suministrado para conseguir una actuación óptima. No se puede usar un concentrador USB.

2 Encienda su ordenador.
3 Encienda los dispositivos (altavoces con un amplificador integrado, altavoces activos, etc.) conectados al terminal de salida.

Paso 3 Funcionamiento de Serato DJ Lite y reproducción de una pista de audio

Obtención de una pista para su actuación de DJ

Obtenga una pista del CD o de Internet.

Para obtener información sobre los formatos compatibles, consulte el manual de instrucciones Serato DJ Lite.

http://serato.com/

Se puede obtener una pista de muestra siguiendo el procedimiento que figura a continuación.

1 Acceda al sitio de Pioneer DJ.

pioneerdj.com

2 Haga clic en [Soporte].

• Para cambiar el idioma de la pantalla, haga clic en el icono de bandera, o haga clic en el icono GLOBAL en la parte inferior derecha de la pantalla y seleccione un idioma de la lista.
  3 Haga clic en [Actualización de Software y firmware].
  4 Haga clic en [DDJ-SB3] en la categoría [CONTROLADORES DJ].
  5 Haga clic en [Other].
  6 Haga clic en [Link de descarga] en [DDJ-SB3 SAMPLE TRACK].

Se descargará el archivo de la pista de muestra.

Inicio de Serato DJ Lite

Para Windows 7

En el menú [Iniciar] de Windows, haga clic en el icono [Serato DJ Lite] en [Todos los programas] > [Serato] > [DJ Lite].

Para Windows 8.1/10

En [vista Aplicaciones], haga clic en el icono [Serato DJ Lite].

Para Mac

En Finder, abra la carpeta [Aplicación], y luego haga clic en el icono [Serato DJ Lite].

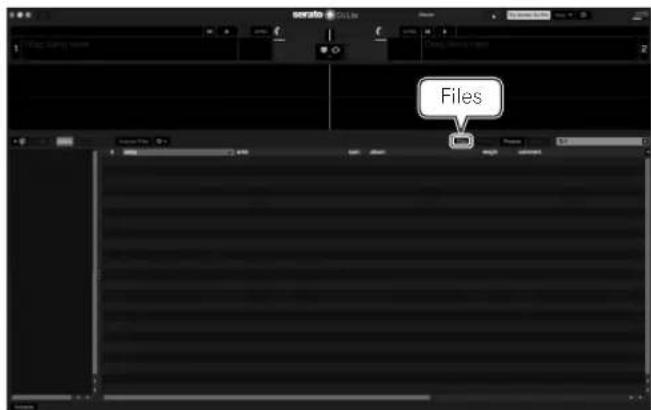

Files

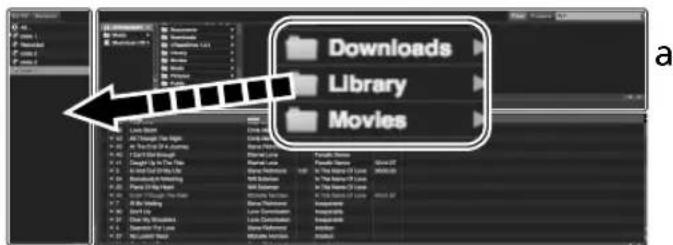

Adición de un archivo de pista a la biblioteca Serato DJ Lite

A continuación se describe el procedimiento típico de importación de pistas.

1 Haga clic en el icono [Files] en la pantalla del software Serato DJ Lite para abrir el panel [Files].
El contenido del ordenador o periférico conectado al ordenador aparece en el panel [Files].
2 Haga clic para seleccionar la pista obtenida de la vista de árbol en el panel [Files].
3 Arrastre y suelte el archivo seleccionado en el panel [crates] de la pantalla del software Serato DJ Lite.

Se crea un cajón y se añaden las pistas al panel de biblioteca.

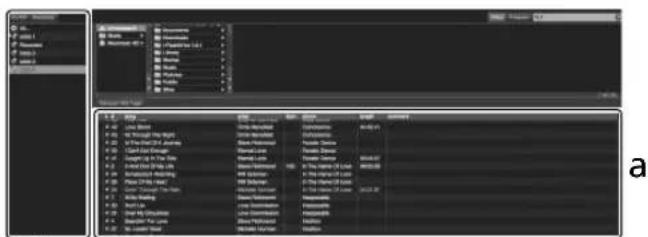

Carga de una pista en el deck

A continuación se describe el procedimiento para cargar pistas en deck [1] como ejemplo.

1 Seleccione el cajón creado en "Adición de un archivo de pista en la biblioteca de Serato DJ Lite" en el panel de crates.
2 Seleccione la pista guardada en "Obtención de una pista para su actuación de DJ" en la biblioteca de la pantalla del ordenador.

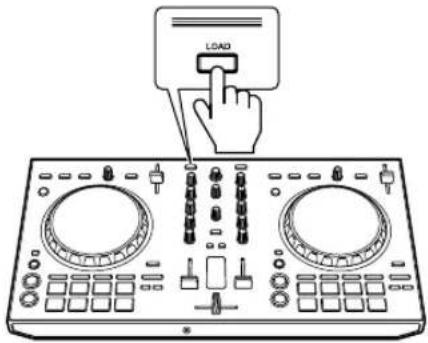

3 Pulse el botón [LOAD] del deck izquierdo.

La pista se carga en el deck.

LOAD

Reproducción de una pista

A continuación se describe el procedimiento para emitir sonido del canal 1 como ejemplo.

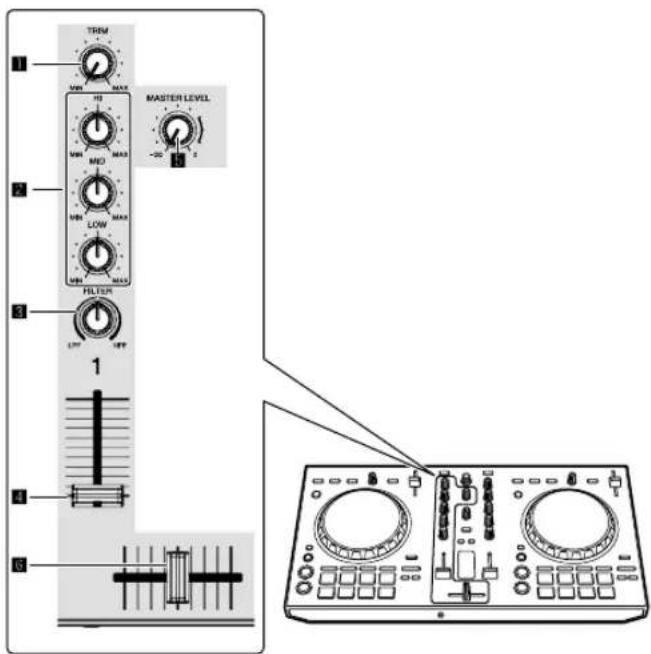

1 Ponga los controles, etc. en las posiciones mostradas abajo.

Nombres de los controles, etc. Posición

1 Control TRIM	Girado completamente a la izquierda
2 Controles EQ (HI, MID, y LOW)	Posición de las 12 en punto
3 Control FILTER	Posición de las 12 en punto
4 Fader de canal	Posición mínima (inferior)
5 Control MASTER LEVEL	Girado completamente a la izquierda
6 Crossfader	Posición central

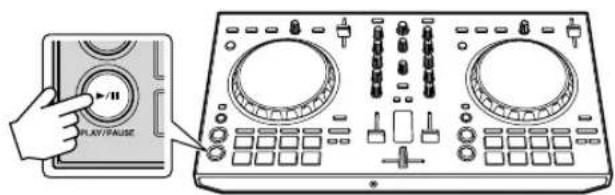

2 Pulse el botón [▶/Ⅲ] para reproducir la pista.

PLAY/Pause

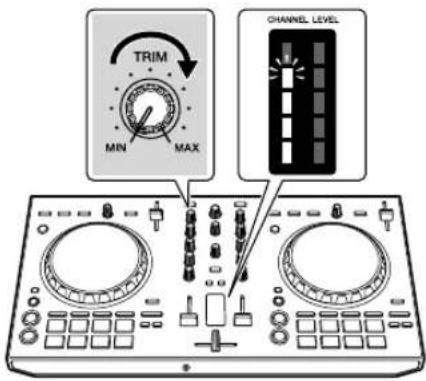

3 Gire el control [TRIM].

Ajuste el control [TRIM] de manera que el indicador naranja del indicador de nivel de canal se ilumina en el nivel máximo.

TRIM MIN MAX CHANNEL LEVEL

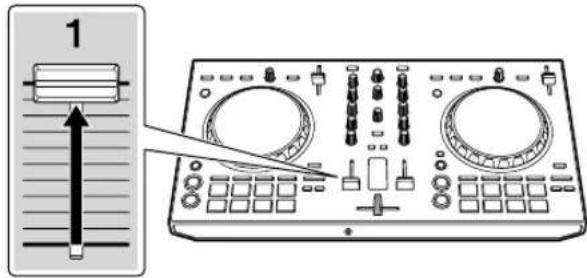

4 Mueva el fader de canal al nivel máximo.

1

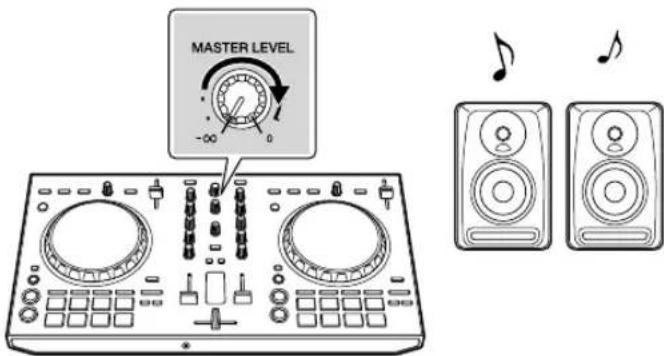

5 Gire el control [MASTER LEVEL] para ajustar el nivel de audio de los altavoces.

Ajuste la salida de nivel de audio de los terminales [MASTER OUT] a un nivel apropiado.

MASTER LEVEL -00 0

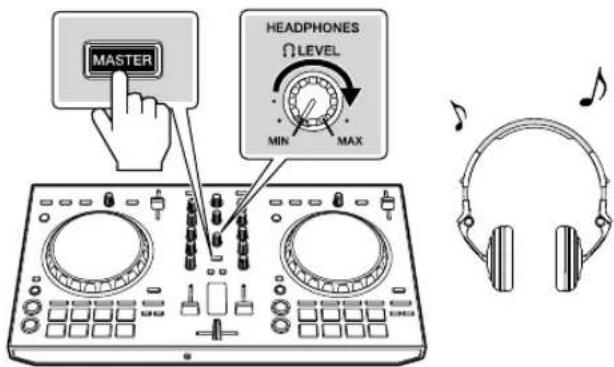

6 Gire el control [HEADPHONES LEVEL] para ajustar el nivel de audio de los altavoces.

El bolón de selección [HEADPHONES CUE MASTER] debe estar ajustado en ON para supervisar los auriculares.

Se recomienda ajustar el control entre las posiciones de las 9 y las 10 en punto.

MASTER HEADPHONES LEVEL MIN MAX

Acerca de los valores de ajuste de los controles

Los valores de ajuste de los controles, etc., se controlan de manera individual para los deck correspondientes en el software Serato DJ Lite.

• Control TRIM
  • Controles EQ (HI, MID, LOW)
• Control FILTER
• Fader de canal

Si los valores controlados por Serato DJ Lite cuando los deck están conectados difieren de las posiciones de los controles, fader, etc. de esta unidad, deberán moverse a las posiciones correspondientes a los valores controlados por Serato DJ Lite antes de que se pongan en funcionamiento.

- Los ajustes iniciales de los deck 3 y 4 de Serato DJ Lite son la posición central para el control [TRIM]. [EQ (HI, MID, y los controles LOW)] y el control [FILTER], ±0,0% para el control deslizante [TEMPO], y la posición mínima (inferior) para el fader de canal.

Información adicional

Solución de problemas

• Si cree que hay algo erróneo en esta unidad, compruebe los elementos en la sección "Solución de problemas" del Manual de instrucciones de la unidad o acceda al sitio de Pioneer DJ y compruebe [FAQ] para [DDJ-SB3].
  pioneerdj.com
  A veces, el problema puede estar en otro componente. Inspeccione los demás componentes y dispositivos eléctricos que estén en uso. Si no se soluciona el problema, pida al centro de atención al cliente autorizado de Pioneer más cercano o a su distribuidor que repare la unidad.
• Esta unidad no funciona adecuadamente debido a electricidad estática u otras influencias externas. En este caso, es posible restablecer su funcionamiento adecuado desconectando el cable USB y, a continuación, encendiéndolo.

Acerca de marcas comerciales y marcas comerciales registradas

• "Pioneer DJ" es una marca comercial de PIONEER CORPORATION y se usa bajo licencia.
• Windows es una marca comercial registrada de Microsoft Corporation en los Estados Unidos y en otros países.
• macOS, OS X y Finder son marcas comerciales de Apple Inc., registradas en los Estados Unidos y en otros países.
• Intel e Intel Core son marcas comerciales de Intel Corporation en los Estados Unidos y/o en otros países.
• Adobe y Reader son marcas comerciales de Adobe Systems Incorporated en los Estados Unidos y otros países.
• Serato DJ, Serato DJ Pro y Serato DJ Lite son marcas comerciales registradas de Serato Limited.

Los nombres de compañías y productos mencionados aquí son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios.

Cuidados para los derechos de autor

Las grabaciones que usted ha hecho son para su uso personal y, según las leyes de los derechos de autor, no se pueden usar sin el consentimiento del propietario de tales derechos.

• La música grabada de CD, etc., está protegida por las leyes de los derechos de autor de países individuales y por tratados internacionales. La persona que ha grabado la música es la responsable de asegurar que ésta se use legalmente.
• Cuando maneje música descargada de Internet, etc., la persona que la haya descargado será la responsable de asegurar que ésta se use según el contrato concluido con el sitio de la descarga.

Especificaciones

Alimentación.....CC 5 V
Corriente nominal....500 mA
Peso de la unidad principal....2,1 kg
Dimensiones máx.....482,6 mm (An) × 58,5 mm (Al) × 272,4 mm (Pr)
Temperatura de funcionamiento tolerable....+5 °C a +35 °C
Humedad de funcionamiento tolerable.....5 % a 85 % (sin condensación)

Sección de audio

Frecuencia de muestreo 44,1 kHz

Convertidor D/A....24 bits

Nivel de salida nominal/impedancia MASTER OUT....2,1 Vrms/10 kΩ

Características de frecuencia USB ...... de 20 Hz a 20 kHz

Relación señal/ruido (salida nominal, A-WEIGHTED) USB 103 dB

Distorsión armónica total USB 0,005 %

Impedancia de entrada MIC....3 kΩ o superior

Impedancia de salida MASTER OUT....1 kΩ o inferior HEADPHONES....10 Ω o inferior

Terminales entrada / salida

Terminal MIC conector 1/4" TS....1 juego

Terminal de salida MASTER OUT conector de clavija RCA....1 juego

Terminal de salida HEADPHONES miniconector estéreo de 3,5 mm....1 juego

Terminal USB tipo B....1 juego

- Las especificaciones y diseño de este producto están sujetos a cambios sin previo aviso.

• © 2018 Pioneer DJ Corporation. Todos los derechos reservados.

Ligar dispositivos e esta unidade ➞ página 7

Terminal MIC Tomada TS de 1/4"....1 conjunto

Terminal de saída MASTER OUT Ficha com pinos RCA....1 conjunto

Terminal de saída HEADPHONES Mini jack estéreo de 3,5 mm....1 conjunto

Terminal USB Tipo B .... 1 conjunto
