Caratteristiche Tecniche	Controller DJ a 2 canali, compatibile con Serato DJ Lite, 16 pad RGB, 4 effetti integrati, equalizzatore a 3 bande per canale, interfaccia audio a 24 bit.
Utilizzo	Ideale per DJ principianti e intermedi, progettato per performance dal vivo e sessioni di mixaggio a casa.
Manutenzione e Riparazione	Pulire regolarmente le superfici, controllare le connessioni audio, aggiornamento firmware consigliato per prestazioni ottimali.
Sicurezza	Usare in un ambiente asciutto, evitare urti fisici, non esporre a temperature estreme.
Informazioni Generali	Peso: 1,6 kg, dimensioni: 60 x 32 x 6 cm, alimentato via USB, garanzia di 2 anni.

Domande frequenti - DDJSB3 PIONEER

Come collegare il PIONEER DDJSB3 al mio computer?

Usa il cavo USB fornito per collegare il DDJSB3 a una porta USB disponibile sul tuo computer. Assicurati che il software DJ sia installato.

Il PIONEER DDJSB3 non si accende, cosa fare?

Verifica che il cavo di alimentazione sia collegato correttamente e che la presa funzioni. Prova a collegare il DDJSB3 a un'altra porta USB.

Come configurare il PIONEER DDJSB3 con Serato DJ Lite?

Apri Serato DJ Lite, vai nelle impostazioni audio e seleziona il DDJSB3 come dispositivo audio. Assicurati che ingressi e uscite siano configurati correttamente.

Perché il suono esce dagli altoparlanti e non dal DDJSB3?

Assicurati che il DDJSB3 sia selezionato come dispositivo di uscita nelle impostazioni audio del tuo software DJ e controlla le connessioni del sistema audio.

Come aggiornare il firmware del PIONEER DDJSB3?

Scarica l'ultimo firmware dal sito PIONEER, quindi segui le istruzioni fornite per aggiornare il dispositivo.

I jog wheel non rispondono, cosa fare?

Verifica che il DDJSB3 sia correttamente collegato e che il software DJ sia in esecuzione. Prova a riavviare il software e il controller.

Come usare gli effetti sul PIONEER DDJSB3?

Accedi alle sezioni effetti nel tuo software DJ e assegna gli effetti desiderati ai controlli del DDJSB3 per applicarli al mix.

Perché il mio DDJSB3 non funziona con altri software DJ?

Verifica la compatibilità del software con il DDJSB3. Alcuni software potrebbero richiedere driver o configurazioni specifiche.

Come calibrare i fader e i pulsanti del PIONEER DDJSB3?

Accedi alle impostazioni del tuo software DJ e cerca l'opzione di calibrazione dei controller. Segui le istruzioni a schermo per calibrare.

Il PIONEER DDJSB3 fa rumori strani, cosa fare?

Controlla le connessioni audio, assicurati che il cavo USB sia in buone condizioni e prova a collegare il controller a un altro computer.

MANUALE UTENTE DDJSB3 PIONEER

serato II serato DJ Lite

pioneerdj.com/support/ http://serato.com/

Per FAQ e altre informazioni di supporto per questo prodotto, visitare il sito sopra indicato.

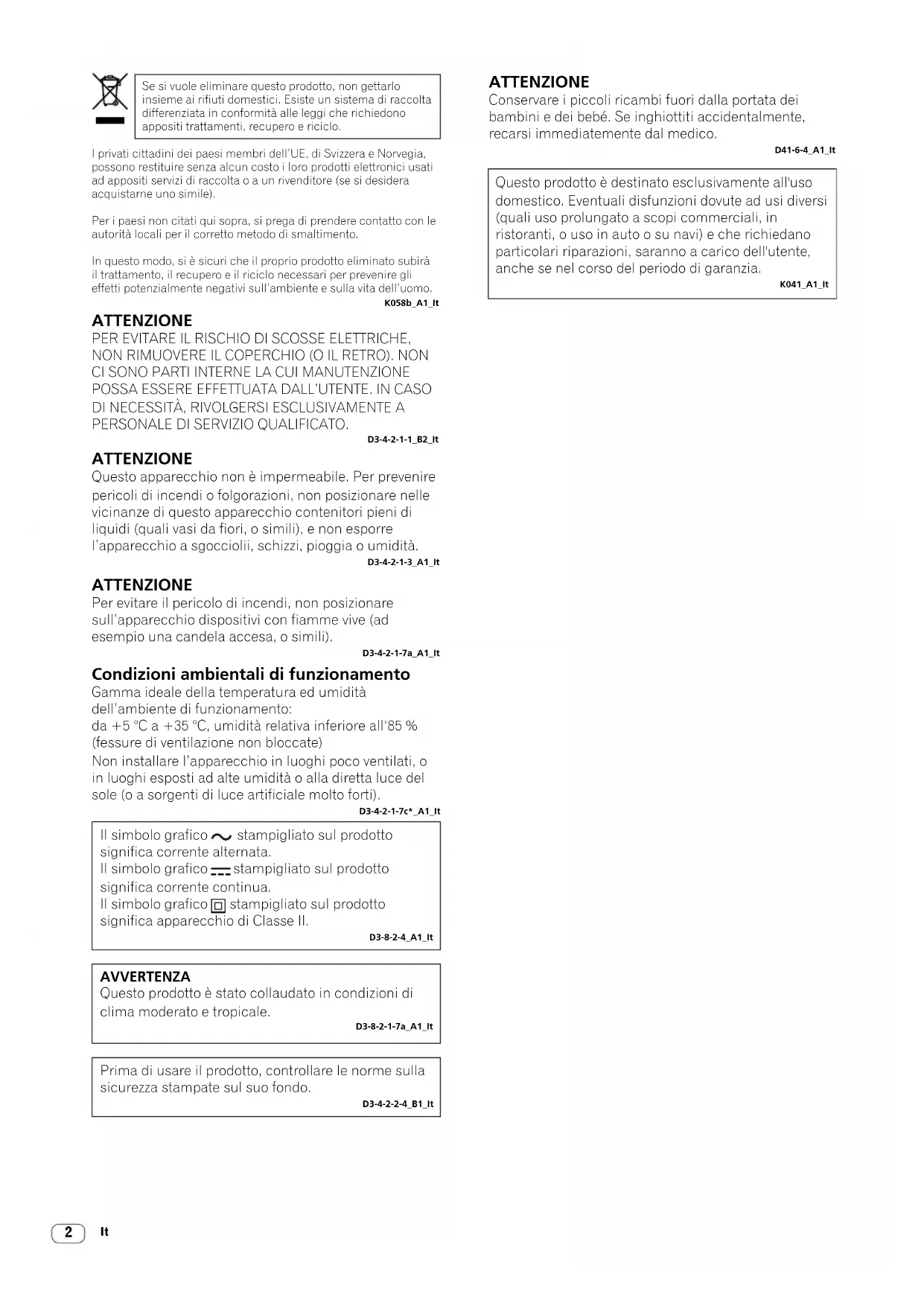

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058b_A1_lt

ATTENZIONE

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETTUATA DALL'UTENTE. IN CASO DI NECESSITÀ, RIVOLGERSI ESCLUSIVAMENTE A PERSONALE DI SERVIZIO QUALIFICATO.

D3-4-2-1-1_B2_lt

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenire pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contenitori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocciolii, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_lt

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apparecchio dispositivi con fiamme vive (ad esempio una candela accesa, o simili).

D3-4-2-1-7a_A1_lt

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5 °C a +35 °C, umidità relativa inferiore all'85 % (fessure di ventilazione non bloccate)

Non installare l'apparecchio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7c*_A1_lt

Il simbolo grafico ∼ stampigliato sul prodotto significa corrente alternata.

Il simbolo grafico — stampigliato sul prodotto significa corrente continua.

Il simbolo grafico □ stampigliato sul prodotto significa apparecchio di Classe II.

D3-8-2-4_A1_It

AVVERTENZA

Questo prodotto è stato collaudato in condizioni di clima moderato e tropicale.

D3-8-2-1-7a_A1_lt

Prima di usare il prodotto, controllare le norme sulla sicurezza stampate sul suo fondo.

D3-4-2-2-4_B1_lt

ATTENZIONE

Conservare i piccoli ricambi fuori dalla portata dei bambini e dei bebé. Se inghiottiti accidentalmente, recarsi immediatemente dal medico.

D41-6-4_A1_It

Questo prodotto è destinato esclusivamente all'uso domestico. Eventuali disfunzioni dovute ad usi diversi (quali uso prolungato a scopi commerciali, in ristoranti, o uso in auto o su navi) e che richiedano particolari riparazioni, saranno a carico dell'utente, anche se nel corso del periodo di garanzia.

K041_A1_lt

Prima di cominciare

Come leggere questa guida

- Vi ringraziamo per avere acquistato questo prodotto Pioneer DJ. Questa guida è intesa come breve descrizione delle procedure fino al collegamento dell'unità al computer e all'audio in uscita. Per i dettagli sulle procedure, vedere le Istruzioni per l'uso. Leggere sia la presente guida che le Istruzioni per l'uso. Entrambi i documenti includono informazioni importanti da comprendere prima di utilizzare il prodotto. Dopo aver letto queste istruzioni, riporle in un luogo sicuro per poterle consultare di nuovo in futuro.

— Per istruzioni sull'acquisizione delle Istruzioni per l'uso. consultare "Acquisire il manuale" (pag. 3).

• In questa guida, i nomi delle schermate e dei menu visualizzati sull'unità e sulla schermata del computer, oltre ai nomi dei pulsanti e terminali e così via, sono fra parentesi. (ad es: il pulsante [▶/II], il pannello [Files], il terminale [MASTER OUT])
• Tenere presente che le schermate e la caratteristiche del software descritto in questa guida, oltre all'aspetto esterno e alle caratteristiche del software, sono in fase di sviluppo e possono differire da quelle finali.
• Tenere presente che le procedure di uso possono differire da quanto descritto in questa guida a seconda del sistema operativo, delle impostazioni del browser, ecc.
• Questa guida illustra principalmente le funzione dell'unità come hardware. Per dettagli sul software Serato DJ, consultare il manuale del software in dotazione con Serato DJ.

Caratteristiche

L'unità è un controller per DJ all-in-one pensato appositamente per il software per DJ di Serato, Serato DJ Lite.

Le interfacce per le prestazioni, come ad esempio "BIG JOG" o "PERFORMANCE PADS", sono predisposte per controllare comodamente le funzioni incluse in "Serato DJ Lite". Non sono necessarie configurazioni complicate e la riproduzione può essere avviata subito dopo aver collegato l'unità, mediante cavo USB, a un PC/Mac con "Serato DJ Lite" installato.

Contenuto della confezione

Cavo USB
• Garanzia (per alcune region)
- Istruzioni per l'uso (Guida di avvio veloce) (questa guida)

① La garanzia acclusa vale per l'Europa.

— Le informazioni corrispondenti per l'America Settentrionale sono elencate nell'ultima pagina delle versioni inglese e francese delle "Istruzioni per l'uso (Guida di avvio veloce)".

— Le informazioni corrispondenti per il Giappone sono fornite sul retro della copertina delle "Istruzioni per l'uso (Guida di avvio veloce)".

Acquisire il manuale

Alcune volte le diverse istruzioni vengono fornite in formato PDF. Per visualizzare i file in formato PDF, è necessario installare Adobe® Reader®.

Visualizzare la versione più recente delle Istruzioni per l'uso

1 Lanciare il web browser del proprio computer e raggiungere il sito Pioneer DJ indicato di seguito.

pioneerdj.com

• Per modificare la lingua della schermata, fare clic sulla bandiera o sull'icona GLOBAL nella parte in basso a destra dello schermo e selezionare una lingua dall'elenco.
  2 Fare clic su [Supporto].
  3 Fare clic su [Tutorial, manuali e documentazione].
  4 Fare clic su [DDJ-SB3] nella categoria [CONSOLE PER DJ].
  5 Fare clic sulla lingua desiderata dall'elenco presente.

Download del manuale del software Serato DJ Lite

1 Accedere al sito Serato.
http://serato.com/
2 Fare clic su [Serato DJ Lite] da [PRODUCTS].
3 Fare clic su [DOWNLOAD SERATO DJ LITE].
4 Fare clic su [Manuals and Downloads].
5 Fare clic sul manuale del software Serato DJ Lite nella lingua desiderata.

Informazioni su Serato DJ Lite

Serato DJ Lite è un'applicazione software per DJ di Serato. Le performance DJ sono possibili collegando il computer su cui è installato il software a questa unità.

Ambiente operativo minimo richiesto

Sistemi operativi supportati	CPU e memoria richiesti
macOS High Sierra 10.13,macOS Sierra 10.12,OS X 10.11(ultimo aggiornamento)		Processore Intel®, CoreTM i3, i5, i7 1,07 GHz o superiore
		4 GB o più di RAM
Windows® 10 / Windows® 8.1 / Windows® 7 (service pack più recente)	32 bit	Processore Intel®, CoreTM i3, i5, i7 1,07 GHz o superiore
		4 GB o più di RAM
	64 bit	Processore Intel®, CoreTM i3, i5, i7 1,07 GHz o superiore
		4 GB o più di RAM

Altri

Porta USB	Il collegamento del computer a questa unità richiede una porta USB 2.0.
Risoluzione del display Risoluzione da 1 280 × 720 o superiore
Collegamento Internet	La registrazione dell'account utente di "Serato.com" ed il download del software richiedono un collegamento Internet.

- Il sistema operativo supportato assume che stiate usando l'ultima point release di tale versione.

- Non si garantisce il funzionamento su tutti i computer, anche se soddisfano le condizioni di ambiente operativo minime qui indicate.

• In base alle impostazione di risparmio energetico del computer ecc., la CPU e il disco rigido potrebbero non fornire capacità di elaborazione sufficienti. In particolare per i notebook, verificare che le condizioni del computer siano idonee alla fornitura costante di prestazioni elevate (ad esempio tenendo collegata la presa CA) durante l'utilizzo di Serato DJ Lite.
• L'uso di Internet richiede un contratto separato con un operatore che offra servizi di Internet ed il pagamento delle relative tariffe.
• Per le informazioni più recenti sull'ambiente operativo richiesto e sulla compatibilità, nonché sull'acquisizione del sistema operativo più recente, fare riferimento a "Software Info" in "DDJ-SB3" sul sito di supporto Pioneer DJ. pioneerdj.com/support/

Procedura di configurazione

Passo 1

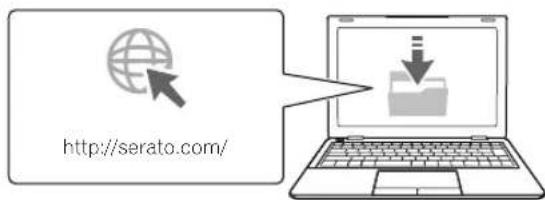

Installazione del software necessario sul computer ➕ pagina 6

- Ottenere Serato DJ Lite dal sito Serato ^11 , quindi installarlo sul computer.

http://serato.com/

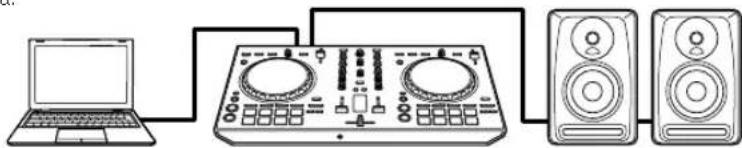

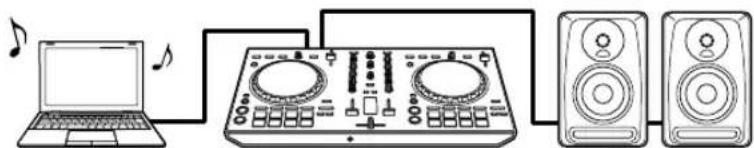

Passo 2

Connessione dei dispositivi all'unità ➔ pagina 7

Collegare al computer.

Per prestazioni ottimali, verificare di usare il cavo USB in dotazione con l'unità.

Collegare gli altoparlanti con amplificatore integrato.

Attivare Serato DJ Lite e riprodurre una traccia audio ➕ pagina 8

Avviare Serato DJ Lite. Riprodurre una traccia

audio.

① Per ottenere Serato DJ Lite, è necessario registrare separatamente un account utente su "Serato.com".

Passo 1 Installazione del software necessario sul computer

Non connettere l'unità al computer finché l'installazione non è completata.

Windows

Mac

Installazione di Serato DJ Lite

Accedere al sito Serato.

http://serato.com/

Fare clic su [Serato DJ Lite] da [PRODUCTS].

Viene visualizzata la pagina di download Serato DJ Lite*.

Fare clic su [DOWNLOAD SERATO DJ LITE].

Fare nuovamente clic su [DOWNLOAD SERATO DJ LITE].

*La pagina di download è soggetta a modifiche senza preavviso.

Creare un account su "Serato.com".

Inserire l'indirizzo e-mail e la password che si desidera configurare, quindi selezionare la propria regione.

Si riceverà una c-mail da Serato.

Nell'e-mail, fare clic su [Verify My Email Address].

Verificare [Pioneer DJ DDJ-SB3] per il modello da usare, quindi fare clic sull'icona [Continue] ed eseguire il download del file.

Decomprimere il file scaricato, quindi fare doppio clic per avviare il programma di installazione.

Leggere attentamente i termini del contratto di licenza e, se si accettano, selezionare [I agree to the license terms and conditions, quindi fare clic su [Install].

Se non si accettano i contenuti del contratto di licenza, fare clic su [Close] per annullare l'installazione.

Al termine dell'installazione, viene visualizzato un messaggio di installazione riuscita.

Faro clic su [Close] per abbandonare la procedura di installazione di Scrato DJ Lite.

2 Leggere attentamente i termini dell'accordo di licenza, quindi fare clic su [Continue].

3 Se si accettano le disposizioni del contratto di utilizzo, fare clic su [Agree].

In caso contrario, fare clic su [ Disagree] per annullare l'installazione.

4 Per eseguire l'installazione, seguire le istruzioni visualizzate sullo schermo.

5 Fare clic su [Close] per abbandonare la procedura di installazione di Serato DJ Lite.

L'installazione è completata.

Passo 2 Connessione dei dispositivi all'unità

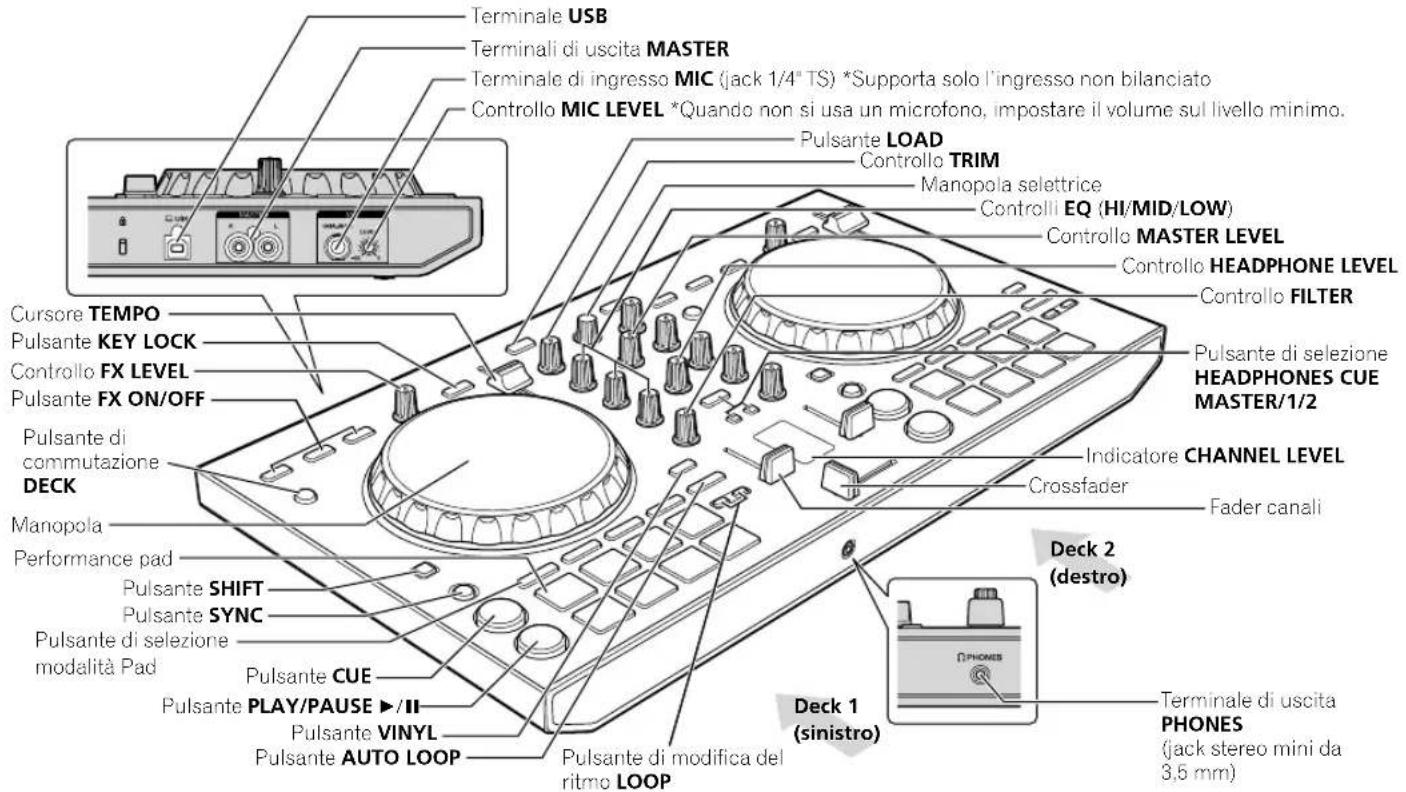

Nome delle varie parti

Per dettagli, consultare le Istruzioni per l'uso di questa unità.

Terminale USB Terminali di uscita MASTER Terminale di ingresso MIC (jack 1/4" TS) *Supporta solo l'ingresso non bilanciato Controllo MIC LEVEL *Quando non si usa un microfono, impostare il volume sul livello minimo. Pulsante LOAD Controllo TRIM Manopola selettrice Controlli EQ (HI/MID/LOW) Controllo MASTER LEVEL Controllo HEADPHONE LEVEL Controllo FILTER Cursore TEMPO Pulsante KEY LOCK Controllo FX LEVEL Pulsante FX ON/OFF Pulsante di commutazione DECK Manopola Performance pad Pulsante SHIFT Pulsante SYNC Pulsante di selezione modalità Pad Pulsante CUE Pulsante PLAY/PAUSE ▶/II Pulsante VINYL Pulsante AUTO LOOP Pulsante di modifica del ritmo LOOP Pulsante DI PRODUCE Indicatore CHANNEL LEVEL Crossfader Fader canali Deck 2 (destro) Deck 1 (sinistro) Terminale di uscita PHONES (jack stereo mini da 3,5 mm)

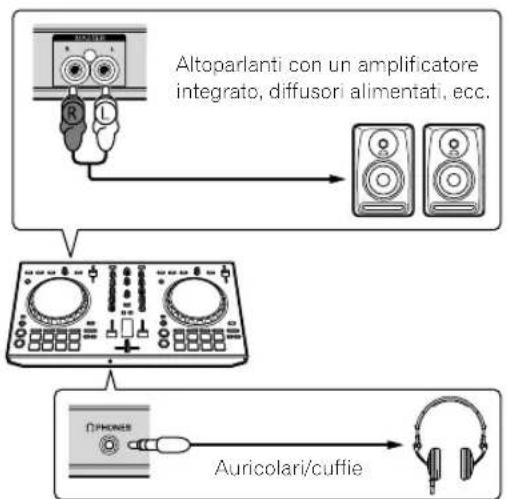

Connettere all'unità altoparlanti con un amplificatore integrato con un cavo audio (RCA)

Collegare gli altoparlanti con un amplificatore integrato, diffusore alimentato, ecc., ai terminali di uscita [MASTER] dell'unità.

• Il cavo audio (RCA) non è incluso con l'unità. Fornirlo separatamente.


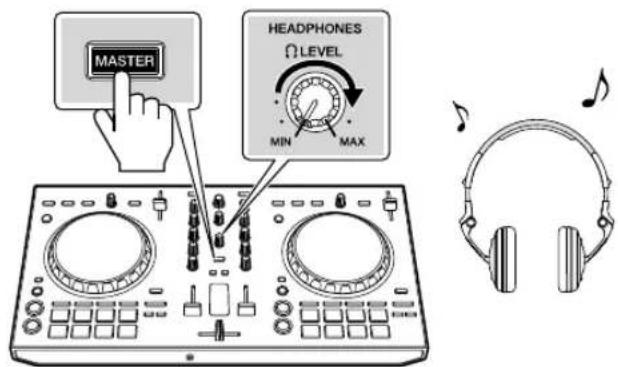

- Connettere auricolari/cuffie al terminale di uscita [PHONES]. Per dettagli sul collegamento dei terminali di ingresso/uscita, vedere le Istruzioni per l'uso di questa unità.

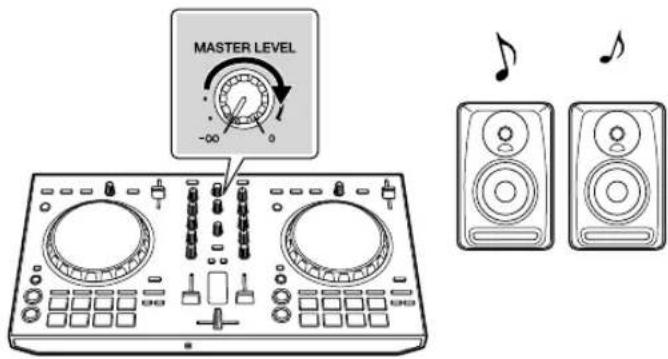

- Regolare a un livello appropriato il volume del dispositivo (altoparlanti con un amplificatore integrato, diffusori alimentati, ecc.) collegato ai terminali di uscita [MASTER]. Notare che l'audio in uscita può essere alto se il volume è impostato a un livello elevato.

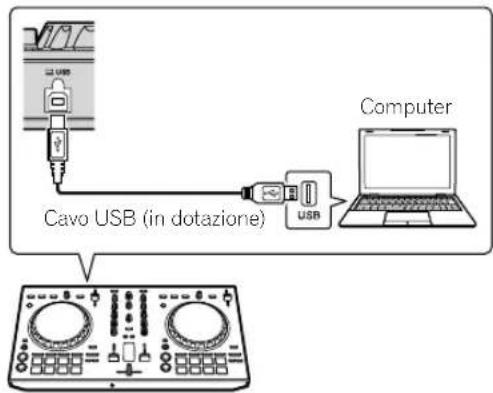

Connettere il computer all'unità

1 Collegare il computer a questa unità via cavo USB.

Per prestazioni ottimali, effettuare una connessione diretta attraverso il cavo USB in dotazione. Gli hub USB non possono essere utilizzati.

Cavo USB (in dotazione) Computer

2 Accendere il computer.

3 Accendere il dispositivo (altoparlanti con un amplificatore integrato, diffusori alimentati, ecc.) collegato al terminale di uscita.

Passo 3 Attivare Serato DJ Lite e riprodurre una traccia audio

Ottenere una traccia per una performance da DJ

Ottenere una traccia da un CD o da Internet.

Per i formati supportati, consultare le istruzioni per l'uso per Serato DJ Lite.

http://serato.com/

Con la seguente procedura è possibile ottenere una traccia campione.

1 Accedere al sito Pioneer DJ.

pioneerdj.com

- Per modificare la lingua della schermata, fare clic sulla bandiera o sull'icona GLOBAL nella parte in basso a destra dello schermo e selezionare una lingua dall'elenco.

2 Fare clic su [Supporto].

3 Fare clic su [Aggiornamenti di software e firmware].

4 Fare clic su [DDJ-SB3] nella categoria [CONSOLE PER DJ].

5 Fare clic su [Other].

6 Fare clic su [Link per il download] in [DDJ-SB3 SAMPLE TRACK].

Viene scaricato il file della traccia campione.

Avvio di Serato DJ Lite

In Windows 7

Dal menu [Start] di Windows, fare clic sull'icona [Serato DJ Lite] in [Tutti i programmi] > [Serato] > [DJ Lite].

Per Windows 8.1/10

Da [visualizzazione app], fare clic sull'icona [Serato DJ Lite].

Per Mac

In Finder, aprire la cartella [Applicativo], quindi fare clic sull'icona [Serato DJ Lite].

File

Aggiunta di una traccia nella libreria di Serato DJ Lite

Di seguito viene descritta la procedura tipica per l'importazione delle tracce.

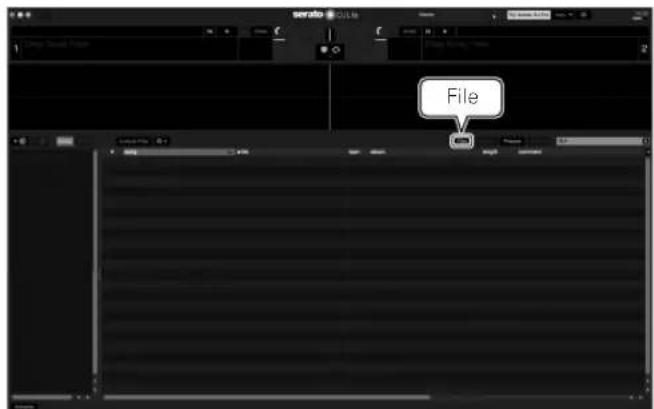

1 Fare clic sull'icona [Files] nella schermata del software Serato DJ Lite per aprire il pannello [Files].

Nel pannello [Files] vengono visualizzati i contenuti del computer o della periferica connessa.

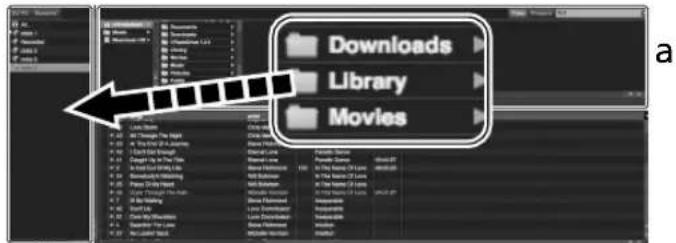

2 Fare clic per selezionare la traccia ottenuta dalla vista ad albero nel pannello [Files].

3 Trascinare il file selezionato nel pannello [crates] sulla schermata del software Serato DJ Lite.

Viene creata una cassetta e le tracce vengono aggiunte al pannello della libreria.

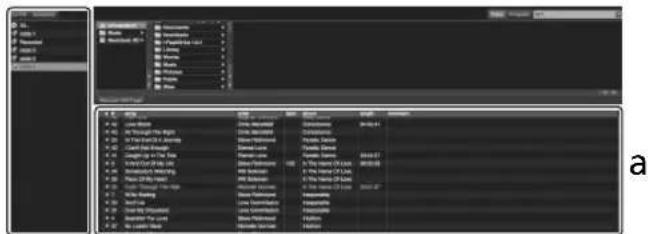

Caricamento di una traccia nel deck

Di seguito viene descritta la procedura di caricamento delle tracce nel deck [1] come esempio.

1 Selezionare la cassetta creata in "Aggiunta di una traccia nella libreria di Serato DJ Lite" nel pannello crates.
2 Selezionare la traccia salvata in "Ottenere una traccia per una performance da DJ" nella libreria sulla schermata del computer.

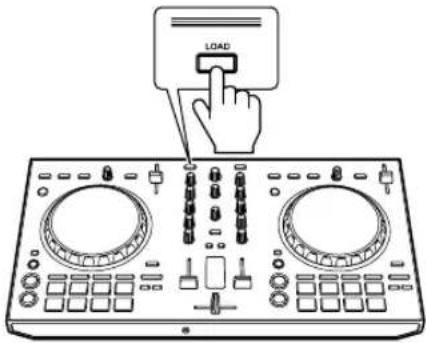

3 Premere il pulsante [LOAD] sul deck di sinistra.

La traccia viene caricata nel deck.

LOAD

Riprodurre una traccia

Di seguito viene descritta la procedura di emissione dell'audio del canale 1 come esempio.

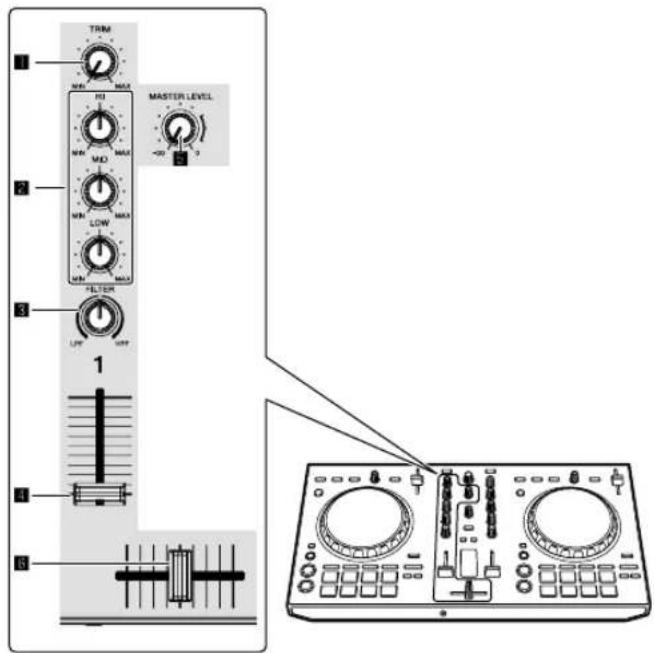

1 Impostare i comandi, ecc. nel modo seguente.

Nome dei comandi, ecc. Posizione
1 Controllo TRIM	Girata del tutto in senso antiorario
2 Controllo EQ (HI, MID e LOW)	Posizione ore 12
3 Controllo FILTER	Posizione ore 12
4 Fader canali	Posizione minima (inferiore)
5 Controllo MASTER LEVEL	Girata del tutto in senso antiorario
6 Crossfader	Posizione centrale

TREM HV MAX HV MAX HV LOW MAX HV MAX MASTER LEVEL -20 2 FILTER LFP 1 1 3 5

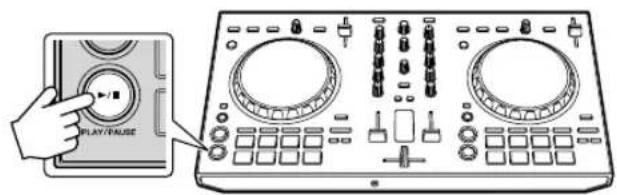

2 Premere il pulsante [▶/II] per riprodurre il brano.

PLAY/PAUSE

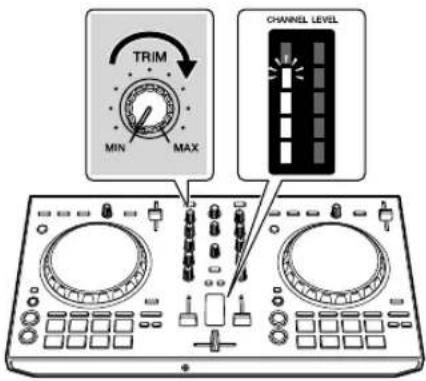

3 Ruotare il controllo [TRIM].

Regolare il controllo [TRIM] in modo che l'indicatore arancione dell'indicatore del livello canale si accenda al livello di picco.

TRIM MIN MAX CHANNEL LEVEL

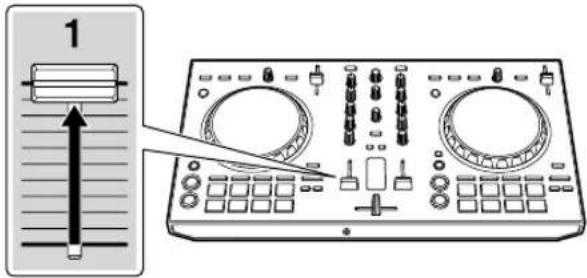

4 Spostare il fader del canale sul massimo livello.

1

5 Per regolare il livello audio dei diffusori, ruotare il comando [MASTER LEVEL].

Regolare il livello di uscita audio dai terminali [MASTER OUT] su un valore corretto.

MASTER LEVEL -00 0

6 Per regolare il livello audio delle cuffie, ruotare il comando [HEADPHONES LEVEL].

Il pulsante di selezione [HEADPHONES CUE MASTER] deve essere impostato su ON per il monitoraggio attraverso le cuffie.

Si consiglia di impostare il controllo tra le posizioni ore 9 e 10.

MASTER HEADPHONES LEVEL MIN MAX

Informazioni sui valori di impostazione dei controlli

I valori di impostazione dei seguenti controlli ecc. sono controllati singolarmente per i rispettivi deck nel software Serato DJ Lite.

• Controllo TRIM
  • Controlli EQ (HI, MID, LOW)
  • Controllo FILTER
• Fader canali
• Cursore TEMPO

Se, quando i deck vengono attivati, i valori controllati da Serato DJ Lite differiscono dalle posizioni dei controlli, fader ecc. di questa unità, i controlli, fader ecc. devono essere spostati sulle posizioni corrispondenti ai valori controllati da Serato DJ Lite prima del funzionamento.

- Le impostazioni iniziali dei deck 3 e 4 di Serato DJ Lite si trovano nella posizione centrale per il controllo [TRIM], i controlli [EQ (HI, MID e LOW)] e il controllo [FILTER], ±0,0% per il cursore [TEMPO] e la posizione minima (inferiore) per il fader canali.

Informazioni aggiuntive

Diagnostica

• In caso di problemi con l'unità, consultare la sezione "Diagnostica" nelle Istruzioni per l'uso dell'unità, oppure accedere al sito Pioneer DJ e consultare le [FAQ] per [DDJ-SB3].
  pioneerdj.com
  Alcune volte il problema deriva da un altro componente. Controllare gli altri componenti e gli apparecchi elettrici in uso. Nel caso in cui non sia possibile risolvere il problema, per la riparazione contattare il centro di assistenza autorizzato Pioneer più vicino o il rivenditore.
• L'unità potrebbe non funzionare correttamente a causa di elettricità statica o altre influenze esterne. In questo caso, ripristinare il corretto funzionamento scollegando il cavo USB, quindi collegarlo nuovamente.

Informazioni su marchi di fabbrica e marchi di fabbrica registrati.

• "Pioneer DJ" è un marchio di PIONEER CORPORATION e viene concesso su licenza.
• Windows è un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri Paesi.
• macOS, OS X e Finder sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi.
• Intel e Intel Core sono marchi di Intel Corporation negli Stati Uniti e/o in altri Paesi.
• Adobe e Reader sono marchi di Adobe Systems Incorporated negli Stati Uniti e/o in altri Paesi.
• Serato DJ, Serato DJ Pro e Serato DJ Lite sono marchi registrati di Serato Limited.

I nomi delle aziende e dei prodotti menzionati sono marchi di fabbrica o marchi registrati dei rispettivi proprietari.

Precauzioni sui copyright

Le registrazioni eseguite sono per il godimento personale e secondo le leggi sul copyright non possono essere utilizzate senza il consenso di chi detiene il copyright.

• La musica registrata da CD, ecc., è protetta da leggi sul copyright di paesi individuali e da trattati internazionali. La piena responsabilità per un utilizzo legale ricade sulla persona che ha registrato la musica.
• Quando si tratta con musica scaricata da Internet, ecc., la piena responsabilità che essa venga utilizzata secondo le modalità del contratto col sito di scaricamento ricade sulla persona che ha scaricato tale musica.

Dati tecnici

Dati generali – Unità principale

Alimentazione....DC 5 V
Corrente nominale....500 mA
Peso unità principale 2,1 kg
Dimensioni massime ....482,6 mm (L) × 58,5 mm (A) × 272,4 mm (P)
Temperature di funzionamento tollerabili.....Da +5 °C a +35 °C
Umidità di funzionamento tollerabile .....Da 5 % a 85 % (senza condensa)

Sezione audio

Frequenza di campionamento....44,1 kHz

Convertitore D/A....24 bit

Livello di uscita dichiarato/Impedenza di carico MASTER OUT....2,1 Vrms/10 kΩ

Caratteristiche di frequenza USB ....Da 20 Hz a 20 kHz

Rapporto S/N (uscita dichiarata, A-WEIGHTED) USB 103 dB

Distorsione armonica totale USB 0,005 %

Impedenza di ingresso MIC....3 kΩ o superiore

Impedenza di uscita MASTER OUT......1 kΩ o inferiore HEADPHONES......10 Ω o inferiore

Terminali di ingresso/uscita

Terminale MIC Jack 1/4" TS....1 set

Terminale di uscita MASTER OUT Presa RCA....1 set

Terminale di uscita HEADPHONES Jack stereo mini da 3,5 mm....1 set

Terminale USB Tipo B ....1 set

- I dati tecnici ed il design di questo prodotto sono soggetti a modifiche senza preavviso.

• © 2018 Pioneer DJ Corporation. Tutti i diritti riservati.
