Repeater HX - Teléfono GIGASET - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Repeater HX GIGASET

• 1 Adaptador de alimentación para el repetidor Gigaset HX

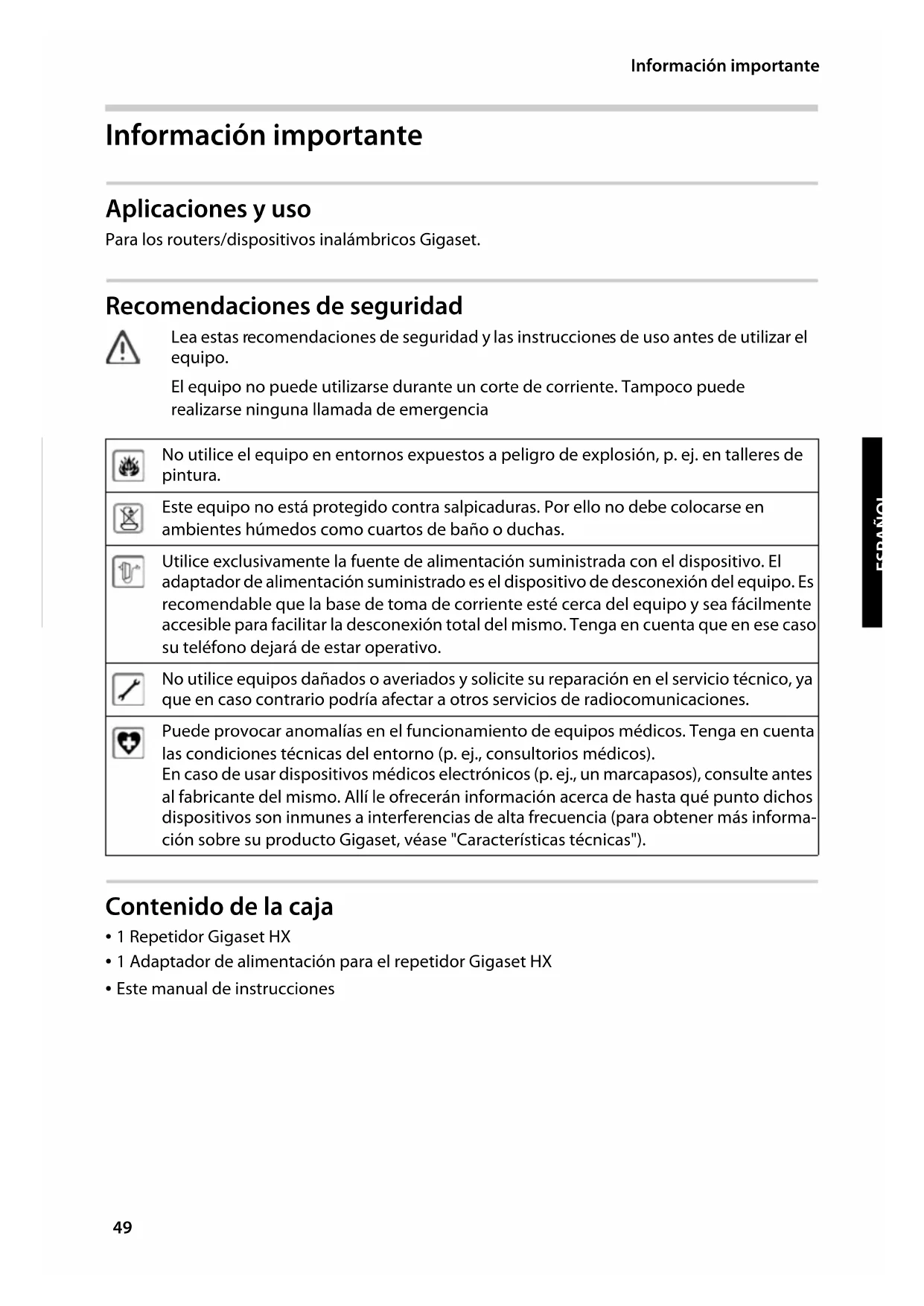

• Este manual de instrucciones Lea estas recomendaciones de seguridad y las instrucciones de uso antes de utilizar el equipo. El equipo no puede utilizarse durante un corte de corriente. Tampoco puede realizarse ninguna llamada de emergencia No utilice el equipo en entornos expuestos a peligro de explosión, p. ej. en talleres de pintura. Este equipo no está protegido contra salpicaduras. Por ello no debe colocarse en ambientes húmedos como cuartos de baño o duchas. Utilice exclusivamente la fuente de alimentación suministrada con el dispositivo. El adaptador de alimentación suministrado es el dispositivo de desconexión del equipo. Es recomendable que la base de toma de corriente esté cerca del equipo y sea fácilmente accesible para facilitar la desconexión total del mismo. Tenga en cuenta que en ese caso su teléfono dejará de estar operativo. No utilice equipos dañados o averiados y solicite su reparación en el servicio técnico, ya que en caso contrario podría afectar a otros servicios de radiocomunicaciones. Puede provocar anomalías en el funcionamiento de equipos médicos. Tenga en cuenta las condiciones técnicas del entorno (p. ej., consultorios médicos). En caso de usar dispositivos médicos electrónicos (p. ej., un marcapasos), consulte antes al fabricante del mismo. Allí le ofrecerán información acerca de hasta qué punto dichos dispositivos son inmunes a interferencias de alta frecuencia (para obtener más informa- ción sobre su producto Gigaset, véase "Características técnicas").50 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Introducción Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Introducción El repetidor Gigaset le permite aumentar el alcance y la potencia de recepción de la señal de la estación base. En una estación base se pueden utilizar hasta 6 repetidores Gigaset. El número máximo en cada caso dependerá del modelo de su estación base y del tipo de transmisión DECT (cifrada/sin cifrar) a utilizar. Dentro del área de cobertura ampliada se pueden establecer al mismo tiempo un máximo de 2 comunicaciones. El número de terminales inalámbricos que pueden ser registrados en su estación base no se verá afectado por el repetidor Gigaset. Características de rendimiento del Repeater HX:

• Comunicaciones cifradas

• Llamadas por conexión de banda ancha (para llamadas internas y VoIP)

• Dos repetidores por base para las comunicaciones cifradas

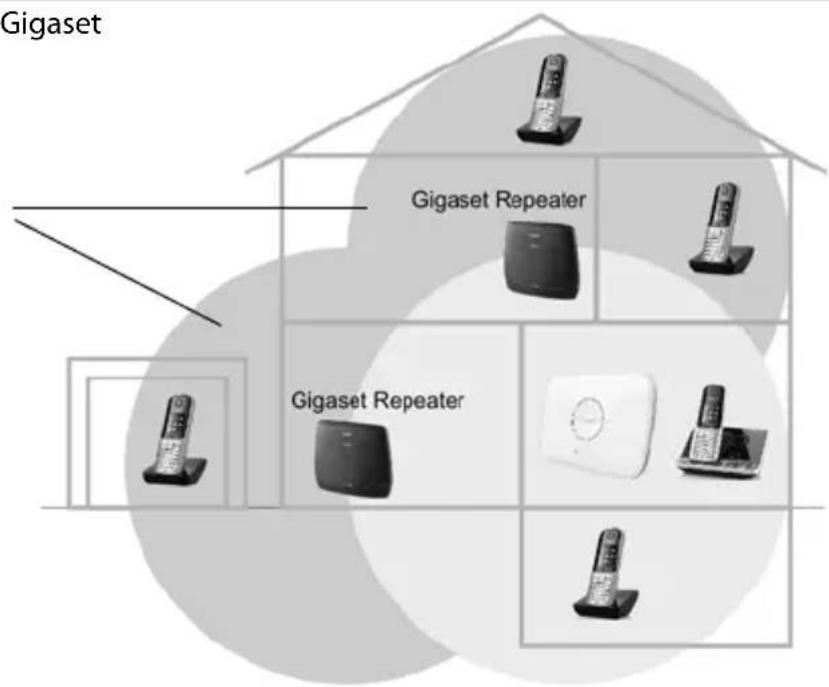

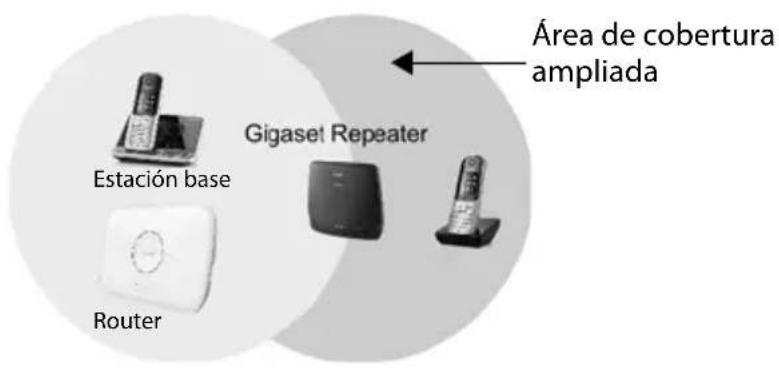

• Seis repetidores por base para las comunicaciones no cifradas No todos los dispositivos DECT admiten todas las características de rendimiento del Repeater HX. Puede consultar los detalles de funcionalidad del Repeater HX con diferentes estaciones base y routers en www.gigaset.com/compatibility El modo de repetidor no se puede utilizar cuando está activada la función ECO DECT de la base (sin transmisión o transmisión de alcance reducido). Ejemplo con dos repetidores Gigaset Área de cobertura ampliada con los repetidores Gigaset51 Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Registro, instalación y puesta en marcha ESPAÑOL Vista general del equipo Registro, instalación y puesta en marcha En el manual de usuario del dispositivo/router puede consultar si la estación base es adecuada para el modo del repetidor y cómo debe prepararse para registrar el repetidor. Antes de comenzar con el registro, coloque el repetidor Gigaset en las inmediaciones de la esta- ción base y de una toma de corriente. Si ya ha utilizado el repetidor Gigaset, éste deberá estar encendido y colocado junto a la estación base. Registro automático Si su repetidor ya estaba registrado en otra estación base, será necesario restablecerlo a las con- diciones de suministro tal como se indica en el apartado "Restablecer el repetidor (reinicio)" en la página 52. En caso contrario, o una vez reiniciado, proceda según se indica a continuación. ¤ Encender el repetidor Gigaset: conecte el extremo del cable del adaptador de alimentación a la parte posterior del equipo y conéctelo a continuación a un enchufe o a una toma de red. A partir de ese momento el dispositivo estará durante 5 minutos en el modo de registro. ¤ Preparar la estación base para el registro del repetidor del mismo modo que se hace para registrar manualmente un terminal inalámbrico. Consulte el manual de instrucciones de la estación base a este respecto. El repetidor se registrará automáticamente en la estación base. Los indicadores LED indicarán si se ha realizado o no el registro, v. página 52. Dar de baja el repetidor de una estación base Algunas veces puede resultar necesario dar de baja el repetidor, p. ej.: si éste debe ser reempla- zado. Encontrará información al respecto en las instrucciones de uso de la estación base o a tra-vés del menú de sistema de su teléfono, p. ej.: C430/C430A, C530/C530A, CL660/CL660A, Asegúrese de que durante este proceso no haya en el modo de registro otras estacio-nes base en el entorno del repetidor.Dos indicadores (LED) para indicar los diferentes estados de funciona-miento (v. página 52). Parte delantera Tecla del repetidor (Para restablecer v. página 53 y para activar/desacti- var el tono de control v. página 53).Conector para el adaptador de alimentación ¤ Conecte aquí el extremo del cable del adaptador de alimentación suministrado. Parte posterior52 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Funcionamiento Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 E630/E630A. Para teléfonos sin menú de sistema para el repetidor, éste se puede dar de baja mediante el procedimiento de restablecimiento del repetidor, v. página 53. Instalación Tras realizarse con éxito el registro, puede instalar el repetidor Gigaset allí donde quiera ampliar el área de cobertura de su teléfono inalámbrico. Asegúrese que en el lugar de instalación haya una toma de corriente, y que, al encenderlo, el LED izquierdo del dispositivo permanezca cons- tantemente iluminado. Cuando el LED izquierdo parpadea es indicativo de que el repetidor Gigaset está demasiado lejos de la estación base o de que la recepción es muy débil, pudiendo verse afectada por, p. ej., muros gruesos u objetos de metal (como radiadores u otros). Para buscar un lugar de instalación adecuado puede ser utilizar un terminal inalámbrico que requiera una buena conexión con la estación base comprobando la intensidad de la señal reci- bida. ¤ Para la puesta en marcha por primera vez de un terminal inalámbrico en el área de cobertura ampliada del repe- tidor, apague el terminal ina- lámbrico dentro del nuevo área de cobertura ampliada del repetidor, pero fuera del radio de alcance de la esta- ción base, y, a continuación, vuelva a encenderlo. Funcionamiento Indicadores LED LED Izquierdo: indica el estado de registro y disponibilidad Si utiliza más de un repetidor Gigaset en el radio de alcance de su estación base, se debe mantener una distancia mínima de 10 metros entre cada uno de ellos. En funciona- miento Apagado Sin alimentación eléctrica. Se ilumina constantemente El repetidor está operativo y la conexión establecida con la estación base Parpadea No está establecida la conexión con la estación base No está todavía registrado Parpadea 2 veces por segundo El repetidor está en estado de registro automático Apagado Pasados 5 min. no se ha completado el registro automá- tico Estación base Área de cobertura ampliada Router53 Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Funcionamiento ESPAÑOL LED derecho: indica las conexiones del terminal inalámbrico a través del repetidor Restablecer el repetidor (reinicio) Si el registro no se ha podido completar o si su repetidor ya estaba registrado en otra estación base, puede restablecer el repetidor mediante los siguientes pasos. ¤ Presione el pulsador situado en la parte posterior del repetidor (el LED izquierdo parpadea lentamente). ¤ Suelte el pulsador cuando el LED izquierdo comience a parpadear rápidamente (pasados unos 10 segundos). El repetidor estará listo de nuevo para el registro. Señalización de funcionamiento en el área ampliada mediante un tono de control Con un tono de control puede determinar si un terminal inalámbrico está trabajando dentro del área de cobertura ampliada de un repetidor (v. página 52). Oirá este tono de control cada 2,5 segundos en el terminal inalámbrico mientras mantenga la línea ocupada. Proceda como sigue: En funciona- miento Apagado No hay tráfico Parpadea una vez cada 3 segundos Hay conectado un terminal inalámbrico a través del repetidor Parpadea dos veces cada 3 segundos Hay conectados dos terminales inalámbricos a través del repetidor Se ilumina constantemente La estación base no permite el funcionamiento con un repetidor (no es aplicable a estaciones base en las que se pueda activar o desactivar el Modo repetidor) Repetidor: ¤ Para activar el tono de control: Presione sobre el pulsador situado en la parte posterior del repetidor hasta que el LED derecho se ilumine (pasados unos 20 segundos). ¤ Para desactivar de nuevo el tono de control: Presione de nuevo sobre el mismo pulsador hasta que el LED derecho se apa- gue (pasados unos 20 segundos). Terminal inalámbrico: ¤ Tomar línea línea (pulsar prolongadamente la tecla de descolgar). ¤ Si oye el tono de control, se encuentra en el área de cobertura ampliada. Si no oye el tono de control, muévase con el terminal inalámbrico hacia el repe- tidor hasta que lo escuche.54 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Otros Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Otros Detección de fallos Problema Causa Solución El LED izquierdo sigue par- padeando una vez finalizado el registro No se ha establecido conexión por radio con la estación base Repita el proceso de registro El LED izquierdo parpadea constantemente en el lugar de instalación seleccionado No hay establecida una conexión por radio con la estación base Seleccione una nueva ubicación El LED izquierdo no se ilu- mina Sin alimentación eléctrica. Compruebe la toma de corriente. El terminal inalámbrico no tiene recepción en el área de cobertura ampliada del repetidor El repetidor no está regis- trado. No hay establecida una conexión por radio con la estación base El terminal inalámbrico no encuentra el repetidor Repita el registro Seleccione una nueva ubicación Apague y encienda el terminal ina- lámbrico El LED derecho está perma- nentemente iluminado No se configuró adecuada- mente la estación base para el funcionamiento con el repetidor Compruebe los requisitos previos y los pasos preparatorios necesarios de su estación base para el registro de un repetidor. Repita a continua- ción estos pasos para registrar el repetidor. No se pueden registrar nue- vos repetidores con el cifrado activado Se ha alcanzado el número máximo de repetidores conectados a la estación base Dar de baja los repetidores que ya no sean necesarios mediante el procedimiento para dar de baja repetidores descrito en las instruc- ciones de uso o en el menú de sis- tema de su teléfono. Si necesita repetidores adicionales para la transmisión a la estación base, tenga en cuenta que puede ejecutar hasta 6 repetidores si se desactiva el cifrado. Para desactivar el cifrado, todos los repetidores deben primero darse de baja. A continuación, puede desactivar el cifrado y volver a registrar sus repetidores.55 Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Atención al cliente y asistencia ESPAÑOL Mantenimiento Limpie el dispositivo con un paño húmedo o antiestático. No utilice disolventes ni paños de microfibra. No utilice en ningún caso un paño seco: existe peligro de que se forme carga estática. En algunos casos infrecuentes, el contacto del dispositivo con sustancias químicas puede provo- car cambios en su superficie exterior. A causa del gran número de productos químicos disponi- bles en el mercado, no han podido realizarse pruebas con todos ellos. Las imperfecciones en las superficies de alto brillo pueden eliminarse cuidadosamente con pro- ductos de limpieza para pantallas de teléfonos móviles. Especificaciones técnicas Atención al cliente y asistencia Paso a paso hacia su solución con el servicio de atención al cliente de Gigaset www.gigaset.com/service Visite en internet nuestras páginas del servicio de atención al cliente Aquí encontrará, entre otras cosas:
• Preguntas y respuestas

• Descargas gratuitas de software e instrucciones de uso

• Información sobre compatibilidad Contacte con nuestros asesores de soporte ¿No pudo encontrar una solución en "Preguntas y respuestas"? Nos ponemos encantados a su disposición ...... online: a través de nuestro formulario de contacto en la página del servicio de atención al cliente... por teléfono: aquí podrá encontrar información detallada sobre instalación, funcionamiento y configura-ción:Línea de Servicio España (+34) 910 920 931Tenga a mano su comprobante de compra. Normas: Compatible con DECT, GAP, CAT-iq(Compatible con el estándar ETS300700 V2.1.1)Banda de difusión: 1880 MHz - 1900 MHzPotencia de transmisión: 10 mW, potencia media por canalAlcance: Hasta 300 m en el exterior, hasta 50 m en edificiosSuministro eléctrico: 230 V, 50 Hz (adaptador de alimentación)Consumo de corriente: En estado de reposo: 0,7 WDurante la conversación: 0,9 WCondiciones ambientales permitidas: -10 °C hasta + 45°CDimensiones (mm): 131 x 111 x 50 (largo x ancho x alto)Peso: 154 gLongitud del cable de alimentación: Aprox. 1,8 m56 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Atención al cliente y asistencia Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Por favor, tenga en cuenta que si el producto Gigaset no ha sido suministrado por un distribuidor autorizado dentro del territorio nacional, su teléfono puede no ser completamente compatible con la red telefónica de su país. En la caja del equipo (cerca de la marca "CE") se indica claramente para qué país/países se ha diseñado su terminal. Si el uso del equipo no se ajusta a lo indicado en el manual o a la propia naturaleza del mismo, ello puede implicar la pérdida de la garantía (reparación o cambio del producto). Para hacer uso de la garantía del producto se le solicitará el envío de una copia de la prueba de compra en la que conste tanto la fecha de adquisición (fecha en la que comienza el período de garantía) como el modelo del producto que se compró. Conformidad Este dispositivo está diseñado para su uso en todo el mundo. Fuera del Espacio Económico Europeo (excep- tuando Suiza), puede ser necesario realizar homologaciones nacionales específicas. Este dispositivo ha sido diseñado de acuerdo con las especificaciones y la legislación españolas. Por la presente, Gigaset Communications GmbH declara que el tipo de equipo radioeléctrico Gigaset Repeater HX es conforme con la directiva 2014/53/UE. El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: www.gigaset.com/docs

Puede que la declaración también esté disponible en los archivos "International Declarations of Conformity" o “European Declarations of Conformity”. Consulte todos estos archivos. Certificado de garantía Sin perjuicio de las reclamaciones que presente al vendedor, se otorgará al usuario (cliente) la garantía del fabricante bajo las condiciones detalladas a continuación:

• En caso de que los nuevos terminales y sus componentes resulten defectuosos como consecuencia de la fabricación o defectos de material dentro de un plazo de 24 meses a partir de su adquisición, Gigaset Com- munications Iberia S.L., discrecionalmente y de forma gratuita, reparará dicho terminal o sustituirá el ter- minal por otro que corresponda al estado tecnológico del terminal actual. En cuanto a las partes someti- das a desgaste (p.ej. pilas, teclados, carcasas) esta garantía será válida durante seis meses a partir de la fecha de su adquisición.

• Esta garantía perderá su validez en caso de que el defecto del equipo se pueda atribuir al manejo indebido o al incumplimiento de la información detallada en el manual de usuario.

• Esta garantía no incluye los servicios prestados por el vendedor autorizado ni los que el cliente instale (p.ej. instalación, configuración, descargas de software). Asimismo se excluye de la garantía los manuales y cual- quier software que se hayan proporcionado en un medio de datos separado.

• El recibo y la fecha de compra constituyen el comprobante para exigir el cumplimiento de la garantía. Cualquier reclamación de garantía deberá presentarse dentro de un plazo de dos meses tras haberse detectado el defecto cubierto por la garantía.

• Los terminales o componentes reemplazados y devueltos a Gigaset Communications Iberia S.L. volverán a ser propiedad de Gigaset Communications Iberia S.L.

• Esta garantía se aplica a nuevos dispositivos adquiridos en la Unión Europea. La garantía la concede Giga- set Communications Iberia S.L.

• Se excluirán aquellas reclamaciones que difieran de o excedan las citadas en la garantía del fabricante, siempre que no estén cubiertas por la legislación española de protección a los consumidores. Gigaset Communications Iberia S.L. no se responsabiliza de interrupciones operativas, lucro cesante ni pérdida de datos, software adicional cargado por el cliente ni de ninguna otra información, ni de cualquier daño indi- recto, o que no sea previsible y típico para este tipo de contratos. Será responsabilidad del cliente obtener una copia de seguridad de dicha información. Más allá de esta garantía, quedan excluidas cualesquiera otras responsabilidades de Gigaset Communications Iberia S.L. en relación con este terminal o con cual- quiera de sus componentes, sin perjuicio de lo establecido en la legislación española sobre protección de los consumidores y sobre responsabilidad civil por daños causados por productos defectuosos, y siempre que no medie dolo o culpa grave de Gigaset Communications Iberia S.L.

• La duración de la garantía no se extenderá en virtud de los servicios prestados según las condiciones de garantía.57 Repeater HX / ALL IM es / A31008-N603-R101-1-SU19 / Grep-span_HX.fm / 3/28/19 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Atención al cliente y asistencia ESPAÑOL

• Gigaset Communications Iberia S.L. se reserva el derecho de cobrarle al cliente el reemplazo o la repara- ción en caso de que el defecto no sea cubierto por la garantía, siempre que dicho cliente haya sido infor- mado previamente de esta circunstancia.

• Las normas antes mencionadas no suponen ninguna exigencia de inversión de la carga de la prueba en detrimento del cliente.

• Para solicitar el cumplimiento de esta garantía, contacte con el servicio telefónico de Gigaset Communi- cations Iberia S.L. El número correspondiente figura en la guía de usuario adjunta. Medio ambiente Nuestra política medioambiental Gigaset Communications GmbH asume una responsabilidad social y se compromete a contribuir a la mejora de nuestro mundo. En todos los ámbitos de nuestro trabajo, desde la planificación de los productos y de los procesos, pasando por la producción y la distribución, hasta en su eliminación, otorgamos el máximo valor al ejercicio de nuestra responsabilidad ambiental. Encontrará más información en Internet sobre productos y procesos respetuosos con el medio ambiente, en www.gigaset.com

Sistema de gestión medioambiental Gigaset Communications GmbH está certificada según las normas internacionales ISO 14001 e ISO 9001. ISO 14001 (Medio ambiente): certificado desde septiembre de 2007 por TÜV SÜD Management Service GmbH. ISO 9001 (Calidad): certificado desde 17/02/1994 por TÜV Süd Management Service GmbH. Eliminación de residuos Los productos marcados con el símbolo del contenedor tachado están regulados por la Directiva europea 2012/19/UE. La eliminación adecuada y la recogida separada de los dispositivos obsoletos favorecen la preven- ción de graves daños ambientales y de salud. Este es un requisito para la reutilización y el reciclado de dispositivos eléctricos y electrónicos usados. El servicio municipal de recogida de residuos o el distribuidor especializado donde haya adquirido el producto le proporcionarán información sobre la eliminación de los aparatos que desee desechar. Antes de entregar este equipo para su reciclado, extraiga las pilas o baterías que pudieran alojarse en su inte- rior y deposítelas separadamente para su correcto tratamiento. Reservados todos los derechos. Gigaset Communications GmbH se reserva el derecho a realizar modificaciones sin previo aviso.58 Template Go, Version 1, 01.07.2014 / ModuleVersion 1.0 Informação importante Repeater HX / ALL IM pt / A31008-N603-R101-1-SU19 / Grep-port_HX.fm / 3/28/19 Informação importante Aplicação Para Router/telefone sem fios Gigaset. Indicações de segurança Conteúdo da embalagem
