MANUAL DE USUARIO EBH 1100 EINHELL

Manual de instrucciones Conjunto de barrenadora eléctrica

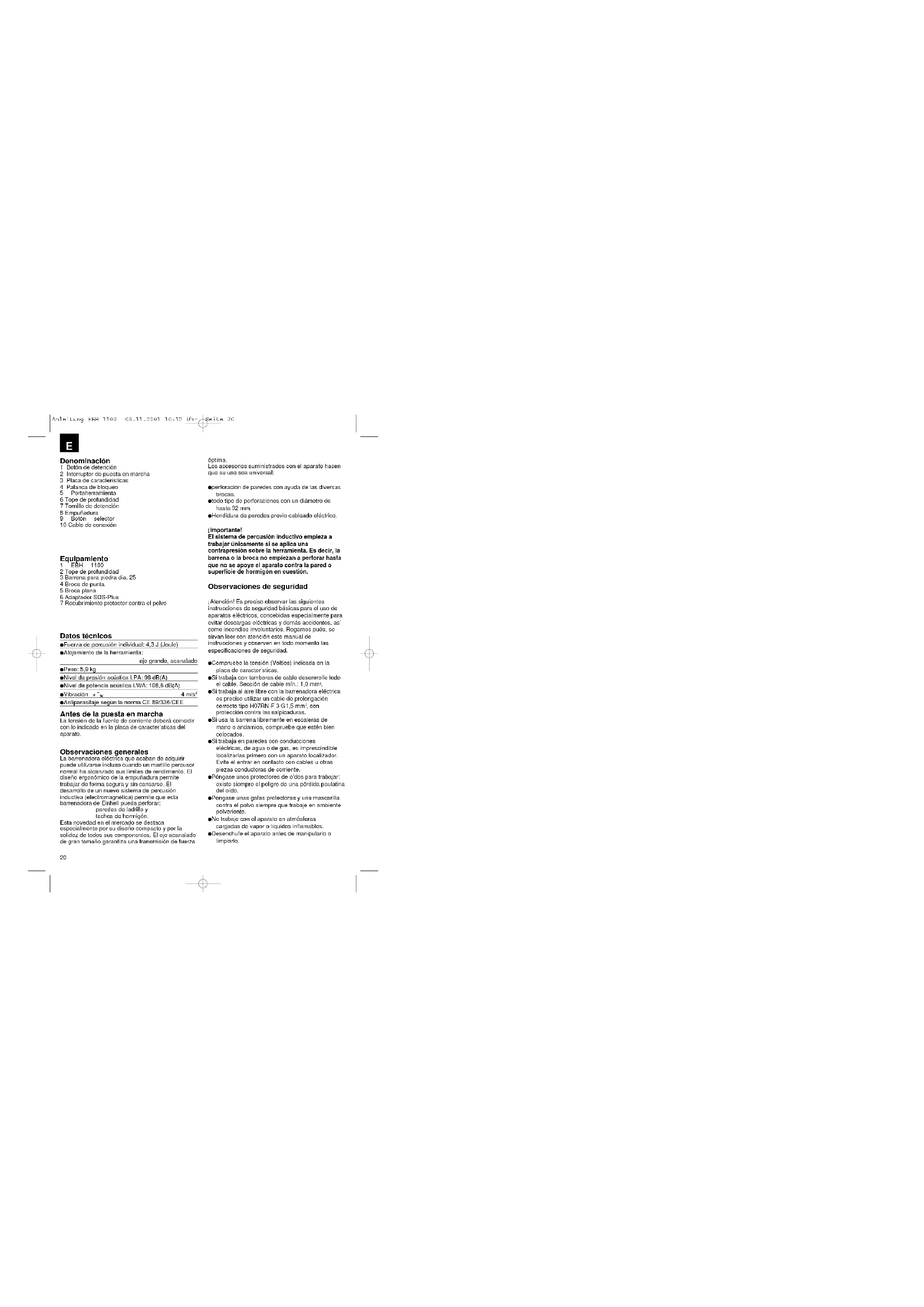

Denominación 1 Botón de detención 2 Interruptor de puesta en marcha 3 Placa de características 4 Palanca de bloqueo 5 Portaherramienta 6 Tope de profundidad 7 Tornillo de detención 8 Empuñadura 9 Botón selector 10 Cable de conexión Equipamiento 1 EBH 1100 2 Tope de profundidad 3 Barrena para piedra dia. 25 4 Broca de punta 5 Broca plana 6 Adaptador SDS-Plus 7 Recubrimiento protector contra el polvo Datos técnicos Fuerza de percusión individual: 4,3 J (Joule) Alojamiento de la herramienta: eje grande, acanalado Peso: 5,9 kg Nivel de presión acústica LPA: 98 dB(A) Nivel de potencia acústica LWA: 108,6 dB(A) Vibración a

Antiparasitaje según la norma CE 89/336/CEE Antes de la puesta en marcha La tensión de la fuente de corriente deberá coincidir con lo indicado en la placa de caracter’sticas del aparato. Observaciones generales La barrenadora eléctrica que acaban de adquirir puede utilizarse incluso cuando un martillo percusor normal ha alcanzado sus límites de rendimiento. El diseño ergonómico de la empuñadura permite trabajar de forma segura y sin cansarse. El desarrollo de un nuevo sistema de percusión inductiva (electromagnética) permite que esta barrenadora de Einhell pueda perforar: paredes de ladrillo y techos de hormigón. Esta novedad en el mercado se destaca especialmente por su diseño compacto y por la solidez de todos sus componentes. El eje acanalado de gran tamaño garantiza una transmisión de fuerza óptima. Los accesorios suministrados con el aparato hacen que su uso sea universal: perforación de paredes con ayuda de las diversas brocas. todo tipo de perforaciones con un diámetro de hasta 32 mm. Hendidura de paredes previo cableado eléctrico. ¡Importante! El sistema de percusión inductivo empieza a trabajar únicamente si se aplica una contrapresión sobre la herramienta. Es decir, la barrena o la broca no empiezan a perforar hasta que no se apoye el aparato contra la pared o superficie de hormigón en cuestión. Observaciones de seguridad ¡Atención! Es preciso observar las siguientes instrucciones de seguridad básicas para el uso de aparatos eléctricos, concebidas especialmente para evitar descargas eléctricas y demás accidentes, as’ como incendios involuntarios. Rogamos pués, se sirvan leer con atención este manual de instrucciones y observen en todo momento las especificaciones de seguridad. Compruebe la tensión (Voltios) indicada en la placa de caracter’sticas. Si trabaja con tambores de cable desenrrolle todo el cable. Sección de cable mín.: 1,0 mm

Si trabaja al aire libre con la barrenadora eléctrica es preciso utilizar un cable de prolongación correcto tipo H07RN-F 3 G1,5 mm

, con protección contra las salpicaduras. Si usa la barrena libremente en escaleras de mano o andamios, compruebe que estén bien colocados. Si trabaja en paredes con conducciones eléctricas, de agua o de gas, es imprescindible localizarlas primero con un aparato localizador. Evite el entrar en contacto con cables u otras piezas conductoras de corriente. Póngase unos protectores de o’dos para trabajar: existe siempre el peligro de una pérdida paulatina del oído. Póngase unas gafas protectoras y una mascarilla contra el polvo siempre que trabaje en ambiente polvoriento. No trabaje con el aparato en atmósferas cargadas de vapor o líquidos inflamables. Desenchufe el aparato antes de manipularlo o limpiarlo. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 2021 Muelle de amortiguación y percusión Bobinado de retorno Bobinado de percusión Pistón percusor Muelle de amortiguación y percusión Sistema de conmutación ~230 V Principio de funcionamiento de la barrenadora eléctrica Montaje de la empuñadura La empuñadora (8) con su rosca de sujeción puede montarse a la derecha o a la izquierda del aparato.

Evite que el cable de conexión sufra daños. Aceite y ácidos pueden causar deterioros. No sobrecargue el aparato. ¡Importante! Obseve todas las directivas nacionales respecto a instalación, servicio y mantenimiento. Brocas o barrenos pueden ser expulsados del portaherramientas y causas graves heridas, por tanto: - antes de empezar a trabajar compruebe que tanto brocas como taladros estén bien sujetos. - compruebe regularmente que el portaherra- mientas no esté desgastado o dañado. - sólo se empezará a trabajar con una herra- mienta percusora, si ésta se halla ya apoyada contra el objeto que se desea perforar (pared, techo, etc.). - Una vez terminado el trabajo se procederá a desenchufar el aparato y se retirará la broca o taladro de su sujeción. - Antes de sustituir una broca o taladro se procederá a desconectar el aparato de la red. Proteja sus ojos y evite que otras personas sean heridas por objetos que salgan disparados al hallarse el aparato en marcha. Trabaje con casco. Utilice mamparas de separación. Trabaje con guantes para evitar heridas o contusiones en los dedos. Toda vibración tiene efectos perniciosos para el sistema brazo/mano. Ev’telas en lo posible. Mantenimiento Mántenga el aparato siempre limpio. No utilice detergente con propiedades cáusticas para limpiar las superficies de plástico del aparato. Con el fin de evitar deposiciones de polvo en las ranuras de ventilación se recomienda dejar el motor funcionando al acabar el trabajo para poder limpiar las ranuras con aire comprimido (máx. 3 barios). Controle regularmente las escobillas de carbón (escobillas sucias o desgastadas producen chispas excesivas y pueden ocasionar problemas en las revoluciones). Si observa piezas deterioradas utilice el plano en expansión adjunto y la lista de piezas de recambio para definir exactamente la pieza requerida y solicitarla a nuestro servicio técnico postventa. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 2122

Conexión/Desconexión Conectar: Presione el interruptor de puesta en marcha A Funcionamiento en continuo: Bloquee el interruptor A con el botón B Desconectar: Pulse ligeramente el interruptor A. Percusión on/off Apretando el botón de ajuste (9) se puede conectar o desconectar la percusión. ¡Atención! Efectue el cambio sólo estando parado el aparato. Interruptor (B): Posición enclavable Interruptor marcha/paro (A) Botón de ajuste (9) taladro/percusión Empuñadura ajustable Puede montarse en ambos lados Vista de atrás Mecanismo de percusión en „paro“ Taladrar Mecanismo de percusión en „marcha“ Taladrar con percusión Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 2223 Como limpiar o sustituir las escobillas (véase también la numeración en la lista de piezas): ¡Atención! Desconecte primero el aparato Afloje los cuatro tornillos (83) y saque las dos cubiertas (23, 32) haciendo palanca un destornillador (Ilus. B). Levante el muelle de presión (25) con un destornillador y saque la escobilla (24). Proceda a limpiar las escobillas y su sujeción (31) con aire comprimido (máx. 3 barios). Como cambiar las escobillas (véase ilus. C): Afloje el tornillo cilÌndrico (z) y saque el cable de conexión de la escobilla desgastada. Conecte la nueva escobilla y fÌjela con el tornillo cilÌndrico (z). Levante de nuevo el muelle (25) para poder colocar la escobilla en su lugar. Compruebe que el muelle esté bien puesto (presionando sobre la ranura de la escobilla). Coloque en su sitio las cubiertas (23, 32) y fÌjelas con los 4 tornillos (83). Muelle de compresión

Como montar los útiles: ¡Atención! Desconecte primero el aparato. Gire hacia arriba la palanca de bloqueo (4) Introduzca el útil hasta el tope y dele un giro si es necesario. Desplace la palanca de bloqueo hacia abajo 180°. Compruebe que el útil esté bien sujeto tirando de él. Cambio de util: gire hacia arriba la palanca de bloqueo y saque el útil. ¡Atención! Antes de colocar el útil se limpiará el portaútiles (5) y el mango del propio útil. El asiento del taladro o del trépano (5) irá siempre protegido del polvo con un capuchón. Cuando taladre, use siempre la empuñadura adicional. Posición: cerrado Posición: abierto para cambio de útil Palanca de detención (4) Bloqueo del útil Illus. A Illus. B Illus. C Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 2324

El per´íodo de garantía comienza el día de la com- pra y tiene una duración de 1 año. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta
