MANUAL DE USUARIO TECD 18 LI E EINHELL

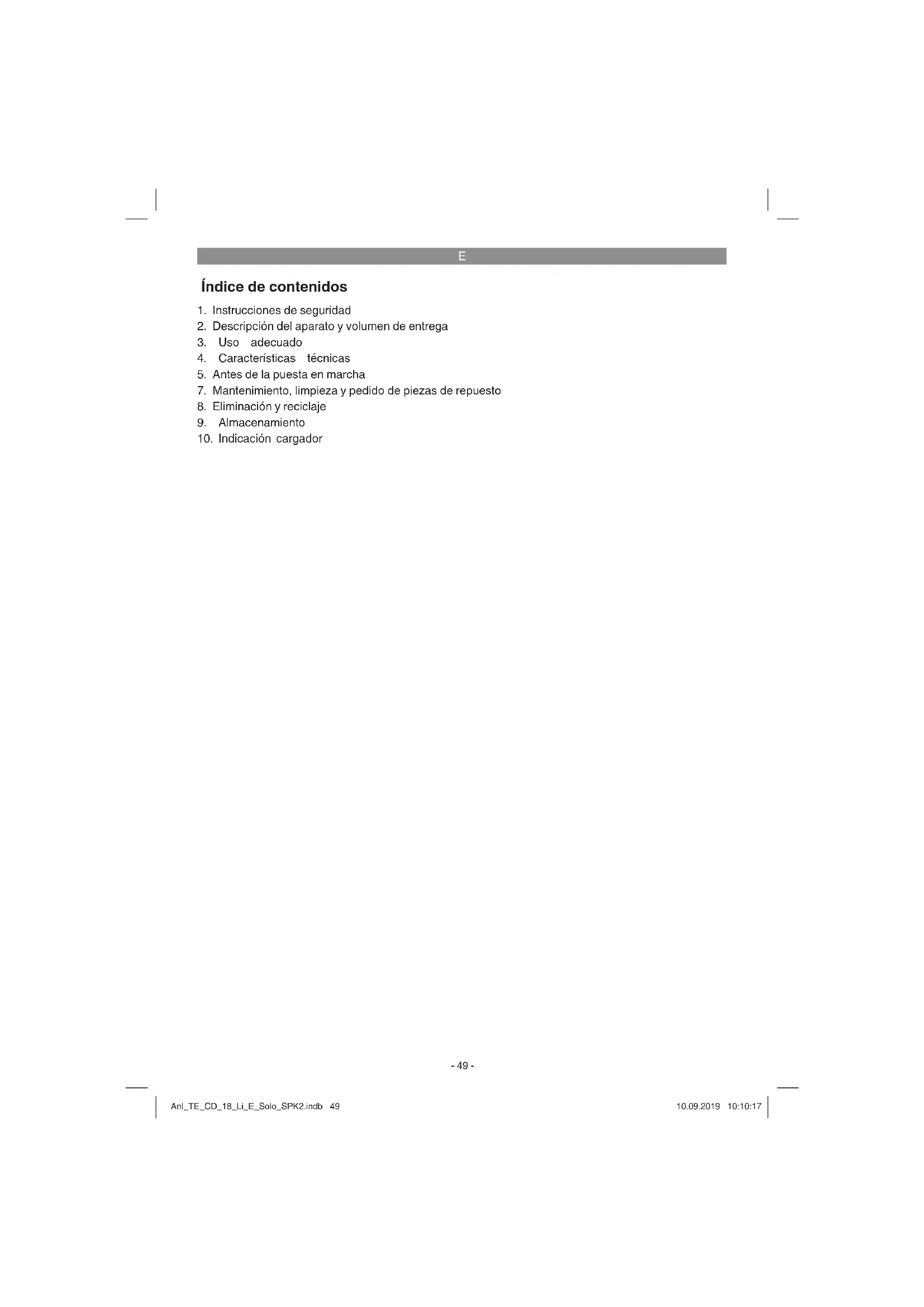

Índice de contenidos

1. Instrucciones de seguridad

2. Descripción del aparato y volumen de entrega

4. Características técnicas

5. Antes de la puesta en marcha

7. Mantenimiento, limpieza y pedido de piezas de repuesto

8. Eliminación y reciclaje

10. Indicación cargador

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi- al que contenga asbesto! Con el fi n de evitar que se dañe el engranaje, cambiar la velocidad únicamente cuando la herramienta se haya detenido por completo Almacenamiento de las baterías sólo en espacios secos con una temperatura ambiente de +10°C a +20°C. Guardar las baterías únicamente cuando estén cargadas (mín. al 40%). Utilizar únicamente en espacios secos. Clase de protección II

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. ¡Aviso! Leer todas las instrucciones de seguridad, indicaciones, ilustraciones y los datos técnicos con los que está provista esta herramienta eléctrica. El incumplimiento de las instrucciones indicadas a continuación puede provocar descargas eléctricas, incendios y/o daños graves. Guardar todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1)

2. Indicador de capacidad de batería

3. Interruptor de inversión de marcha

8. Dispositivo de retención

9. Portabrocas de sujeción rápida

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Ser- vice Center o a la tienda especializada más cer- cana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Taladro atornillador con batería

Cargador (en n° de art.: 45.138.70 no incluido en el volumen de entrega)

Pilas recargables (en n° de art.: 45.138.70 no incluido en el volumen de entrega)

Instrucciones de seguridad

El taladro atornillador con batería está diseñado para atornillar y desatornillar tornillos en madera, así como para taladrar en madera, metal y plá- stico. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 51Anl_TE_CD_18_Li_E_Solo_SPK2.indb 51 10.09.2019 10:10:1710.09.2019 10:10:17E

4. Características técnicas

Alimentación de corriente del motor .......18 V d.c. Velocidad marcha en vacío: .0-400 / 0-1400 r.p.m. Niveles de par de giro: .................................. 8+1 Giro a la derecha/izquierda ................................si Alcance del portabrocas ................... max. 13 mm Tensión de salida cargador: ..................21 V d. c. Corriente de salida cargador: ......................... 3 A Tensión de la red para el cargador ............................................. 200-250V~ 50-60Hz Tipo de batería: ................................iones de litio Número de celdas de la batería: ....................... 5 Capacidad de la batería: ........................... 2,0 Ah Peso ......................................................... 1,14 kg Diámetro máx. del tornillo: ........................... 6 mm El diámetro máximo del tornillo se refi ere al diá- metro máximo del tornillo que se va a insertar en la madera. Puede variar en función del tipo de madera. Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 62841. Nivel de presión acústica L

............................................5 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vectores en las tres direcciones) se determinaron conforme a la norma EN 62841. Taladrado en metal Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

Los valores totales de vibración indicados y el nivel de emisión de ruidos indicado se han calculado conforme a un método de ensayo normalizado y se pueden utilizar para comparar una herramienta eléctrica con otra. Dichos valores se pueden utilizar también para valorar provisionalmente la carga. Aviso: Las emisiones de vibraciones y ruidos pueden diferir de los valores indicados durante el uso real de la herramienta eléctrica en función del modo en el que se utiliza la misma, especialmente del tipo de pieza que se mecaniza. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado. Limitar el tiempo de trabajo. Al hacerlo deben tenerse en cuenta todas las partes del ciclo de servicio (por ejemplo los tiempos en los que la herramienta eléctrica está desconectada y los tiempos en los que está conectada pero funciona sin carga).

5. Antes de la puesta en marcha

Antes de la puesta en marcha del atornillador con batería, es preciso leer las siguientes adverten- cias:

1. Cargar la batería con el cargador que se su-

ministra adjunto. Una batería descargada se carga en aprox. 0,5-1 hora.

2. Utilice únicamente taladros afi lados, así

como puntas portatornillo adecuadas.

3. Cuando taladre o atornille paredes y muros,

compruebe que no exista ningún cable de electricidad o conducto de gas y agua escon- didos.

1. Sacar la batería (5) de la empuñadura presio-

nando hacia abajo el dispositivo de retención (8).

2. Comprobar que la tensión de red coincida

con la especifi cada en la placa de identifi ca- ción del aparato. Conectar el enchufe del car- gador (1) a la toma de corriente. El LED verde empieza a parpadear.

3. Colocar la batería en el cargador.

El apartado 10 (indicación cargador) incluye una tabla con los signifi cados de las indicaciones LED del cargador. Si se presentan difi cultades al cargar el conjunto de baterías rogamos comprueben:

si el enchufe utilizado se halla bajo tensión

si existe un contacto correcto a nivel de los contactos del cargador. De continuar siendo imposible cargar el conjunto le rogamos ser sirva a remitir a nuestro servicio técnico postventa:

y el conjunto de baterías Realizar siempre recargas de la batería LI a tiem- po para procurar que dure lo máximo posible. Esto es imprescindible en el caso de que note que se reduce la potencia del atornillador con batería.

6.2 Ajuste de par (fi g. 4/pos. 1)

¡Atención! Regular el pasador para el par de giro solo cuando la herramienta esté detenida. El atornillador con batería está equipado con un ajuste de par electrónico. El par de giro para un tamaño determinado de tornillos se regula en el pasador (1). El par de giro depende de varios factores:

del tipo y dureza del material a tratar.

del tipo y longitud de los tornillos utilizados.

de las solicitaciones a las que se vea expues- ta la atornilladura. Se sabrá que se ha alcanzado el par de giro cu- ando el motor se apague.

6.3 Taladrar (fi g. 4/pos. 1)

Para taladrar, posicionar el pasador para el par en el último nivel „Broca“. Para taladrar puede utilizarse el par máximo.

6.4 Reversión del sentido de giro

(fi g. 5/pos. 3) Con el interruptor deslizante situado encima del conector/desconector es posible ajustar el senti- do del giro des atornillador, al mismo tiempo que se proteje el aparato de una conexión involun- taria. Es posible elegir entre sentido de giro a la izquierda o a la derecha. A fi n de evitar daños en el engranaje se recomienda efectuar el cambio de velocidad únicamente estando el aparato pa- rado. El botón de conexión/desconexión se halla bloqueado si el interruptor deslizante está en posición central.

6.5 Interruptor de conexión/desconexión

(fi g. 5/pos. 4) Con el interruptor de conexión/desconexión es posible regular las revoluciones sin escalas. Un aumento de presión sobre el interruptor conlleva un aumento de velocidad del aparato.

6.6 Cambio de la 1ª a la 2ª velocidad (fi g. 4/

pos. 7) El aparato puede trabajar a una velocidad reduci- da o elevada, según la posición del conmutador de velocidades. Para evitar que el engranaje sufra daños el cambio de una velocidad a otra debería hacerse siempre estando el aparato desconecta- do.

6.7 Indicador de capacidad de batería

(fi g. 6/pos. 2) Pulsar el interruptor para acceder al indicador de capacidad de la batería (a). El indicador de cap- acidad de batería (2) le indica el estado de carga de la batería sirviéndose de 3 LEDs. Los 3 LED están iluminados: La batería está completamente cargada. 2 LED están iluminados: La batería dispone de sufi ciente carga residual. 1 LED parpadea: La batería está vacía, es preciso cargarla. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 53Anl_TE_CD_18_Li_E_Solo_SPK2.indb 53 10.09.2019 10:10:1710.09.2019 10:10:17E

Todos los LED parpadean La batería está muy descargada y defectuosa. Está prohibido emplear y cargar una batería de- fectuosa.

6.8 Luz LED (fi g. 6/pos. 10)

La luz LED (10) ilumina los puntos de trabajo en caso de que no haya sufi ciente luz natural. La luz LED (10) se ilumina de forma automática en cu- anto se pulsa el interruptor ON/OFF (4).

6.9 Cambio de herramienta (fi g. 7)

¡Atención! Para efectuar cualquier trabajo (p. ej., cambio de herramienta; mantenimiento; etc.) en el atornillador con batería, colocar el interruptor de inversión de marcha (3) en la posición media.

El atornillador con batería está dotado de un portabrocas de sujeción rápida (9) con blo- queo automático de husillo.

Desenroscar el portabrocas (9). El orificio del portabrocas (a) debe ser lo suficientemente grande como para poder alojar la herramien- ta (broca o portatornillos).

Elegir la herramienta adecuada. Introducir la herramienta al máximo posible en el orificio del portabrocas (a).

Girar cerrando bien el portabrocas (9) y comprobar a continuación que la herramienta esté correctamente encajada.

Se recomienda el uso de tornillos autocentrantes, (por ej. Torx, ranura en cruz) los cuales garanti- zan un seguridad de trabajo. Compruebe que el portatornillos y el tornillo utilizado coincidan en forma y tamaño. Ajuste el par según el tamaño del tornillo y como se indica en el manual de ins- trucciones.

7. Mantenimiento, limpieza y pedido

de piezas de repuesto ¡Peligro! Quitar la batería antes de realizar cualquier trabajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Si entra agua en el aparato eléctrico existirá mayor riesgo de una descarga eléctrica.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

7.3 Pedido de piezas de repuesto y

accesorios: A la hora de pasar pedido de piezas de repuesto, es preciso indicar los siguientes datos:

Número de artículo del aparato

Número de identificación del aparato

Número de la pieza de repuesto requerida Los precios y la información actual se hallan en www.isc-gmbh.info ¡Consejo! ¡Para obtener un buen resultado recomenda- mos accesorios de alta cali- dad de ! www.kwb.eu welcome@kwb.eu Anl_TE_CD_18_Li_E_Solo_SPK2.indb 54Anl_TE_CD_18_Li_E_Solo_SPK2.indb 54 10.09.2019 10:10:1710.09.2019 10:10:17E

8. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolec- tora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inacce- sible para los niños. La temperatura de almacena- miento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 55Anl_TE_CD_18_Li_E_Solo_SPK2.indb 55 10.09.2019 10:10:1810.09.2019 10:10:18E

10. Indicación cargador

Estado de indicación Signifi cado y medida LED rojo LED verde Apagado Parpadea Listo para funcionamiento El cargador está conectado a la red y listo para el funcionamiento, la batería no está en el cargador Encendido Apagado Carga El cargador carga la batería en modo rápido. Consultar el tiempo de carga necesario en el cargador. ¡Advertencia! En función de lo cargada que esté la batería, los tiempos de carga reales pueden diferir de los indicados. Apagado Encendido La batería está cargada y está lista para utilizar. Después se cambia a carga lenta hasta que la batería esté completamente cargada. Para ello, dejar la batería en el cargador unos 15 minutos más. Medida: Sacar la batería del cargador. Desconectar el cargador de la red. Parpadea Apagado Carga adaptada El cargador se encuentra en el modo de carga lenta. Por motivos de seguridad, en este modo la batería se carga con mayor lentitud y tarda más tiempo. Esto puede deberse a las siguientes causas: - Hace mucho tiempo que no se ha cargado la batería. - La temperatura de la batería no se encuentra dentro del rango óptimo. Medida: Esperar hasta que el proceso de carga haya fi nalizado, la batería puede seguir cargándose. Parpadea Parpadea Fallo El proceso de carga ya no es posible. La batería está defectuosa. Medida: Está prohibido cargar una batería defectuosa. Sacar la batería del cargador. Encendido Encendido Avería por temperatura La batería está demasiado caliente (p. ej. por radiación solar directa) o demasiado fría (por debajo de 0° C) Medida: Sacar la batería y guardarla durante 1 día a temperatura ambiente (aprox. 20° C). Anl_TE_CD_18_Li_E_Solo_SPK2.indb 56Anl_TE_CD_18_Li_E_Solo_SPK2.indb 56 10.09.2019 10:10:1810.09.2019 10:10:18E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/EU sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 57Anl_TE_CD_18_Li_E_Solo_SPK2.indb 57 10.09.2019 10:10:1810.09.2019 10:10:18E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Portabrocas, Batería Material de consumo/Piezas de consumo* Adaptadores portatornillos/brocas Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)? Describa ese fallo en el funcionamiento. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 58Anl_TE_CD_18_Li_E_Solo_SPK2.indb 58 10.09.2019 10:10:1810.09.2019 10:10:18E

Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno- ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra- dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada, según nuestra elección, a la reparación de los defectos o al cambio del aparato. Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de cuidado o mantenimiento. - Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre- carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte), uso violento o infl uencias externa (como, p. ej., daños por caídas). - Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ- cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta- das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en: www.isc-gmbh.info.

Tenga a mano el recibo de compra o cualquier otro comprobante que acredite la compra del apa- rato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta. Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicio técnico. Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía conforme a la información de servicio de este manual de instrucciones. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 59Anl_TE_CD_18_Li_E_Solo_SPK2.indb 59 10.09.2019 10:10:1810.09.2019 10:10:18P
