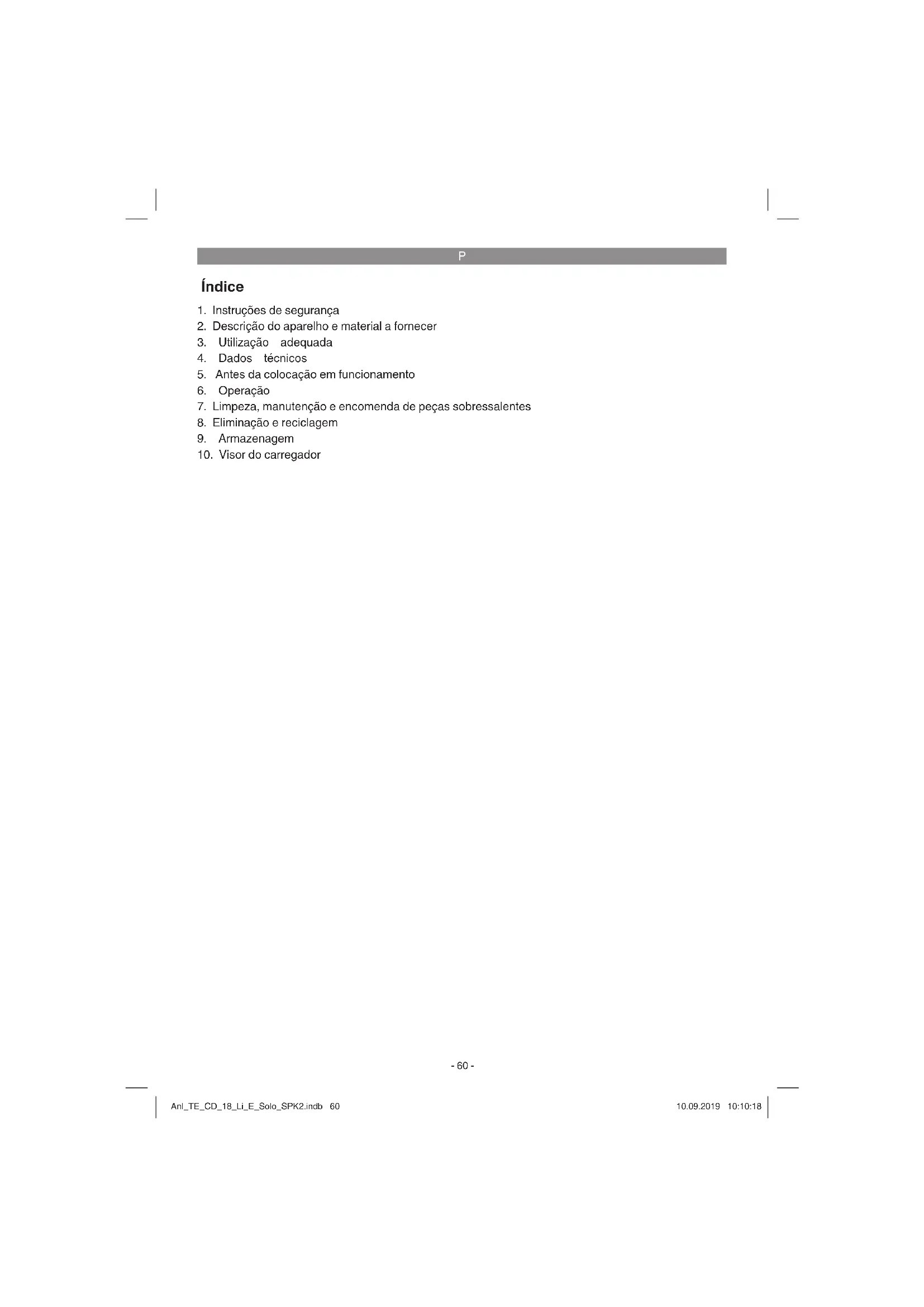

MANUAL DE UTILIZADOR TECD 18 LI E EINHELL

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Limpeza, manutenção e encomenda de peças sobressalentes

8. Eliminação e reciclagem

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil- haços e a poeira que saem do aparelho podem provocar cegueira. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados! A velocidade só pode ser comutada com a ferramenta parada a fi m de evitar danos na engrenagem Armazenar os acumuladores apenas em espaços secos com uma temperatura ambiente de +10°C - +20°C. Guarde os acumuladores apenas se estiverem carregados (no mín. 40% de carga). Para utilização apenas em espaços secos. Classe de protecção II

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para consultar mais tarde.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1)

1. Ajuste do binário

2. Indicação da capacidade do acumulador

3. Comutador do sentido de rotação

7. Comutador 1.ª / 2.ª velocidade

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Perigo! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Carregador (não incluído no material a forne- cer no caso do n.º de ref.ª: 45.138.70)

Acumulador (não incluído no material a forne- cer no caso do n.º de ref.ª: 45.138.70)

Manual de instruções original

Instruções de segurança

3. Utilização adequada

O berbequim-aparafusador sem fi o é adequado para aparafusar e desaparafusar parafusos em madeira, bem como para furar madeira, metal e plástico. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 62Anl_TE_CD_18_Li_E_Solo_SPK2.indb 62 10.09.2019 10:10:1810.09.2019 10:10:18P

Tensão de alimentação do motor ...........18 V, d.c. Rotações com marcha em vazio: ........................ .............................................0-400 / 0-1400 r.p.m. Escalões do binário: ...................................... 8+1 Rotação à direita/esquerda .............................sim Capacidade do mandril porta-broca .max. 13 mm Tensão de saída do carregador: ............... 21 Vdc Corrente de saída do carregador: .................. 3 A Tensão da rede para o carregador ....................... ...........................................200-250 V ~ 50-60 Hz Tipo de acumulador: ......................................lítio Número de células do acumulador: .................. 5 Capacidade do acumulador: ..................... 2,0 Ah Peso ..........................................................1,14 kg Diâmetro máx. dos parafusos: .................... 6 mm O diâmetro máx. dos parafusos descreve o diâ- metro máximo do parafuso, que pode ser aplica- do em madeira. Consoante o tipo de madeira, o diâmetro dos parafusos pode variar. Perigo! Ruído e vibração Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. Nível de pressão acústica L

................................................5 dB Nível de potência acústica L

...............................................5 dB Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 62841. Furar metal Valor de emissão de vibração a

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outra. Os valores totais de vibração e os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga. Aviso: As emissões de vibração e de ruído podem divergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

Use luvas. Cuidado! Riscos residuais Mesmo quando esta ferramenta eléctrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta eléctrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada

uma máscara de protecção para pó adequa- da.

2. Lesões auditivas, caso não seja utilizada uma

protecção auditiva adequada.

3. Danos para a saúde resultantes das vib-

rações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manu- tenção de forma adequada. Limite o tempo de trabalho. Para tal, é necessário ter em atenção todos os momentos do ciclo de operação (por exemplo, os períodos em que a ferramenta eléctrica está desligada, e aqueles em que está de facto ligada, mas a funcionar sem carga). Anl_TE_CD_18_Li_E_Solo_SPK2.indb 63Anl_TE_CD_18_Li_E_Solo_SPK2.indb 63 10.09.2019 10:10:1810.09.2019 10:10:18P

5. Antes da colocação em

funcionamento Leia impreterivelmente estas indicações antes de colocar a aparafusadora sem fi o em funciona- mento:

aparafusadoras próprias e em perfeitas con- dições.

3. Antes de furar e aparafusar em paredes e

muros verifi que se existem condutores eléc- tricos, canalizações de gás e de água.

1. Retire o pack de acumuladores (5) do punho,

pressionando, para o efeito, o botão de enga- te (8). Verifi que se a tensão de rede indicada na placa de características corresponde à tensão de rede existente. Ligue a fi cha de alimentação do carregador (1) à tomada. O LED verde começa a piscar.

2. Verifi que se a tensão de rede indicada na pla-

ca de características corresponde à tensão de rede existente. Ligue a fi cha de alimen- tação do carregador (6) à tomada. Os LEDs vermelho e verde acendem-se simultanea- mente durante aprox. 1 segundo.

3. Empurre o acumulador no carregador.

No ponto 10 (visor do carregador), encontra uma tabela com os signifi cados da indicação LED no carregador. Se não for possível carregar o acumulador, queira examinar:

se a tensão da rede está disponível na to- mada

se há um contacto perfeito nos pontos de contacto do aparelho carregador. Se ainda não for possível carregar o acumulador, solicitamos enviar

o aparelho carregador

e o acumulador ao nosso serviço de assistência técnica. Tendo em vista uma vida útil longa do pack de acumuladores, deve providenciar um recarrega- mento atempado do pack de acumuladores de lítio. Isto é absolutamente necessário se verifi car que a potência da aparafusadora sem fi o está a diminuir.

6.2 Ajuste do binário (fi g. 4/pos. 1)

Atenção! A corrediça para o binário só deve ser regulada com a ferramenta parada. A aparafusadora sem fi o está equipada com um ajuste eletrónico do binário. O binário para um determinado tamanho do parafuso é regulado na corrediça (1). O binário depende de vários fatores:

do tipo e da dureza do material a ser trabal- hado.

do tipo e do comprimento dos parafusos utilizados.

das exigências inerentes às uniões roscadas. O desligamento do motor indica que o binário foi alcançado.

6.3 Furar (fi g. 4/pos. 1)

Para furar, posicione a corrediça para o binário no último nível „Broca“. O binário máximo está disponível para furar.

6.4 Selector do sentido de rotação

(fi g. 5/pos. 3) O interruptor de corrediça sobre o interruptor permite ajustar o sentido de rotação da furadeira aparafusadora e evitar que ela seja ligada por descuido. Pode-se seleccionar a rotação à es- querda ou à direita. Para evitar uma danifi cação da transmissão, só se deve mudar o sentido de rotação quando a máquina estiver parada. Quan- do o interruptor de corrediça estiver na posição central, o interruptor está bloqueado.

6.5 Interruptor (fi g. 5/pos. 4)

O interruptor permite regular o número de ro- tações sem escalonamento. Quanto mais V.S. apertar o interruptor, tanto maior é o número de rotações da furadeira aparafusadora.

6.6 Comutação entre a 1ª e a 2ª velocidade

(fi g. 4/pos. 7) Conforme a posição do comutador pode trabal- har com uma velocidade de rotação superior ou inferior. A comutação entre as duas velocidades só deve ser executada quando a máquina se encontra parada para evitar danos nas engrena- Anl_TE_CD_18_Li_E_Solo_SPK2.indb 64Anl_TE_CD_18_Li_E_Solo_SPK2.indb 64 10.09.2019 10:10:1910.09.2019 10:10:19P

6.7 Indicação da capacidade do acumulador

(fi g. 6/pos. 2) Prima o interruptor para obter a indicação da capacidade do acumulador (a). O indicador da capacidade do acumulador (2) indica-lhe o nível de carga do acumulador através de 3 LEDs. Acendem os 3 LEDs: O acumulador está completamente carregado. Acendem 2 LEDs: O acumulador dispõe de carga residual sufi ci- ente. 1 LED a piscar O acumulador está vazio, carregue-o. Todos os LEDs a piscar: O acumulador fi cou totalmente descarregado e apresenta defeito. Um acumulador com defeito nunca mais pode voltar a ser usado e carregado!

6.8 Luz LED (fi gura 6/pos. 10)

A luz LED (10) permite manter iluminado o local de aparafusamento ou de perfuração se a lumi- nosidade for fraca. A luz LED (10) acende-se au- tomaticamente ao premir o interruptor para ligar/ desligar (4).

6.9 Substituição do acessório (fi gura 7)

Atenção! Coloque o comutador do sentido de ro- tação (3) na posição central em quaisquer trabal- hos efectuados na aparafusadora sem fi o (p. ex. substituição do acessório; manutenção; etc.). A aparafusadora sem fi o está equipada com uma bucha de aperto rápido (9) com bloqueio do veio automático. Desaperte a bucha (9). A abertura da bucha (a) tem de ser sufi cientemente grande, para receber a ferramenta (broca ou pontas aparafusadoras). Escolha a ferramenta adequada. Insira a ferra- menta o máximo possível na abertura da bucha (a). Aperte a bucha (9) e verifi que, em seguida, se a ferramenta está bem colocada.

O melhor é usar parafusos de centragem au- tomática (p.ex. Torx, Philips), o que permite tra- balhar com segurança. Observe que o tamanho e a forma da ponta de chave de parafuso deve corresponder ao parafuso. Ajuste o binário, con- forme descrito nas instruções, de acordo com o tamanho do parafuso.

7. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo! Retire o acumulador antes de qualquer trabalho de limpeza.

Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar compri- mido a baixa pres são.

Aconselhamos a limpar o aparelho directa- mente após cada utilização.

Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho eléctrico aumenta o risco de choque eléctrico.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 65Anl_TE_CD_18_Li_E_Solo_SPK2.indb 65 10.09.2019 10:10:1910.09.2019 10:10:19P

7.3 Encomenda de peças sobressalentes e

acessórios: Para encomendar peças sobressalentes, deve indicar os seguintes dados:

número de referência do aparelho

número de identificação do aparelho

número de peça sobressalente necessária Pode consultar os preços e informações actuais em www.isc-gmbh.info Dica! Para bons resultados, recomendamos acessórios de alta qualidade da ! www.kwb.eu welcome@kwb.eu

8. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos de- feituosos para o lixo doméstico. Para uma elimi- nação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 66Anl_TE_CD_18_Li_E_Solo_SPK2.indb 66 10.09.2019 10:10:1910.09.2019 10:10:19P

Estado do visor Signifi cado e medida a adotar LED vermelho LED verde Desligado A piscar Operacionalidade O carregador está ligado à rede e encontra-se operacional; o acumulador não está no carregador Ligado Desligado Carregamento O carregador carrega o acumulador no modo de carregamento rápido. Os tempos de carregamento correspondentes encontram-se diretamente no carregador. Nota! Os tempos de carregamento reais podem diferir dos tempos de carregamento indicados em função da carga de acumulador disponível. Desligado Ligado O acumulador está carregado e está operacional. De seguida, é comutado para um carregamento parcial até estar totalmente carregado. Para tal, deixe o acumulador aprox. mais 15 min. no carregador. Medida a adotar: Remova o acumulador do carregador. Desligue o carregador da rede. A piscar Desligado Carregamento condicionado O carregador encontra-se no modo de carregamento moderado. Aqui, por motivos de segurança, o acumulador é carregado mais lentamente, precisando de mais tempo até estar carregado. Tal pode dever-se às seguintes causas: - O acumulador passou muito tempo sem ser carregado. - A temperatura do acumulador não se encontra na faixa ideal. Medida a adotar: Aguarde até o carregamento estar concluído; o acumulador pode, no entanto, continuar a ser carregado. A piscar A piscar Falha Já não é possível efetuar o carregamento. O acumulador tem um defeito. Medida a adotar: Um acumulador com defeito não deve voltar a ser carregado. Remova o acumulador do carregador. Ligado Ligado Temperatura anómala O acumulador está demasiado quente (p. ex. radiação solar direta) ou demasiado frio (abaixo dos 0° C) Medida a adotar: Retire o acumulador e guarde-o 1 dia à temperatura ambiente (a aprox. 20° C). Anl_TE_CD_18_Li_E_Solo_SPK2.indb 67Anl_TE_CD_18_Li_E_Solo_SPK2.indb 67 10.09.2019 10:10:1910.09.2019 10:10:19P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/EU relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_TE_CD_18_Li_E_Solo_SPK2.indb 68Anl_TE_CD_18_Li_E_Solo_SPK2.indb 68 10.09.2019 10:10:1910.09.2019 10:10:19P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Bucha, Acumulador Consumíveis/peças consumíveis* Insertos de bit/Brocas Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)? Descreva este erro de funcionamento. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 69Anl_TE_CD_18_Li_E_Solo_SPK2.indb 69 10.09.2019 10:10:1910.09.2019 10:10:19P

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_TE_CD_18_Li_E_Solo_SPK2.indb 70Anl_TE_CD_18_Li_E_Solo_SPK2.indb 70 10.09.2019 10:10:1910.09.2019 10:10:19Yang/Product-ManagementAndreas Weichselgartner/General-Manager
