GEBRUIKSAANWIJZING EBH 1100 EINHELL

Gebruiksaanwijzing Elektro-boorhamerset

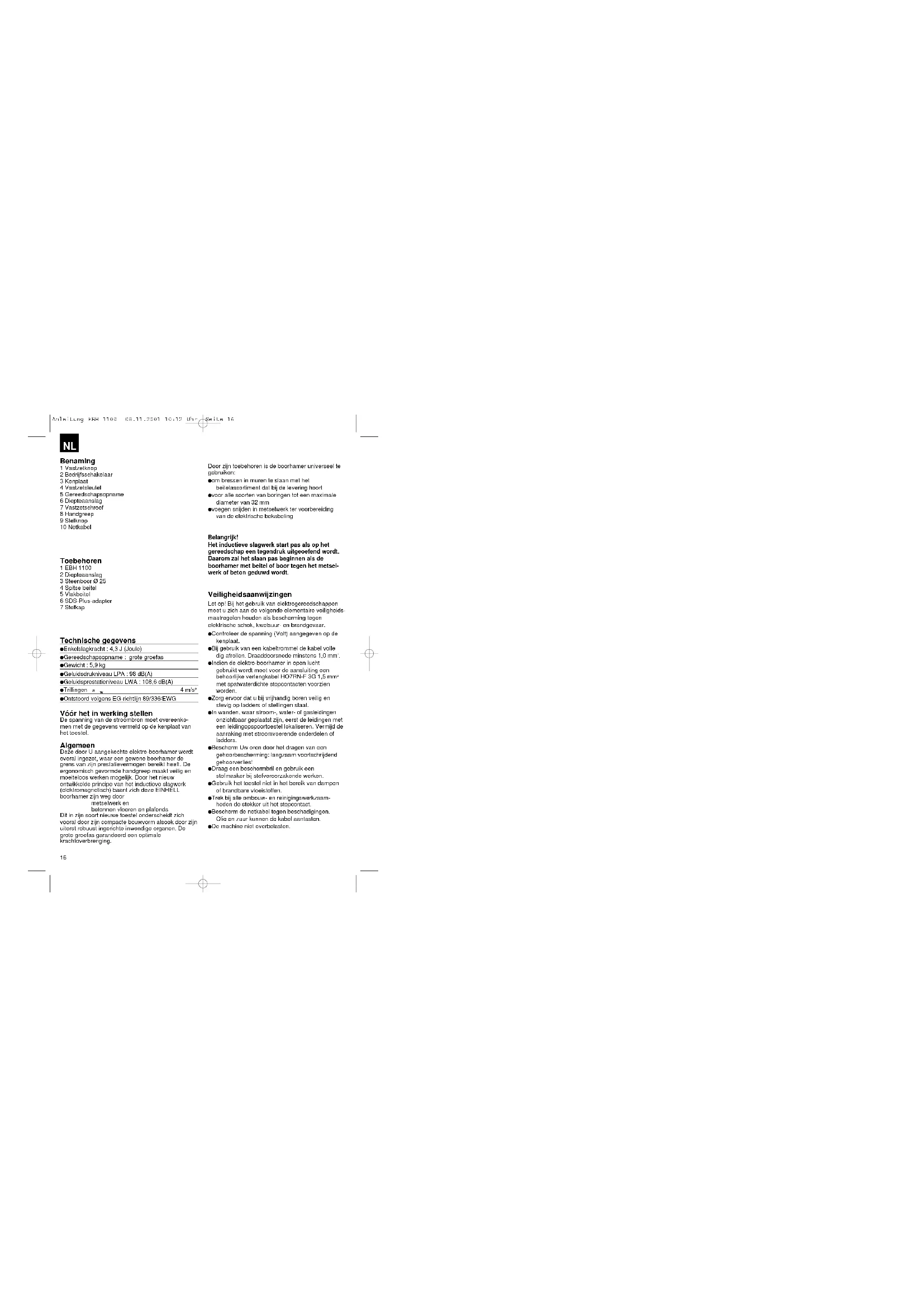

Ontstoord volgens EG-richtlijn 89/336/EWG Vóór het in werking stellen De spanning van de stroombron moet overeenko- men met de gegevens vermeld op de kenplaat van het toestel. Algemeen Deze door U aangekochte elektro-boorhamer wordt overal ingezet, waar een gewone boorhamer de grens van zijn prestatievermogen bereikt heeft. De ergonomisch gevormde handgreep maakt veilig en moeiteloos werken mogelijk. Door het nieuw ontwikkelde principe van het inductieve slagwerk (elektromagnetisch) baant zich deze EINHELL boorhamer zijn weg door metselwerk en betonnen vloeren en plafonds Dit in zijn soort nieuwe toestel onderscheidt zich vooral door zijn compacte bouwvorm alsook door zijn uiterst robuust ingerichte inwendige organen. De grote groefas garandeerd een optimale krachtoverbrenging. Door zijn toebehoren is de boorhamer universeel te gebruiken: om bressen in muren te slaan met het beitelassortiment dat bij de levering hoort voor alle soorten van boringen tot een maximale diameter van 32 mm voegen snijden in metselwerk ter voorbereiding van de elektrische bekabeling Belangrijk! Het inductieve slagwerk start pas als op het gereedschap een tegendruk uitgeoefend wordt. Daarom zal het slaan pas beginnen als de boorhamer met beitel of boor tegen het metsel- werk of beton geduwd wordt. Veiligheidsaanwijzingen Let op! Bij het gebruik van elektrogereedschappen moet u zich aan de volgende elementaire veiligheids- maatregelen houden als bescherming tegen elektrische schok, kwetsuur- en brandgevaar. Controleer de spanning (Volt) aangegeven op de kenplaat. Bij gebruik van een kabeltrommel de kabel volle dig afrollen. Draaddoorsnede minstens 1,0 mm

Indien de elektro-boorhamer in open lucht gebruikt wordt moet voor de aansluiting een behoorlijke verlengkabel HO7RN-F 3G 1,5 mm

met spatwaterdichte stopcontacten voorzien worden. Zorg ervoor dat u bij vrijhandig boren veilig en stevig op ladders of stellingen staat. In wanden, waar stroom-, water- of gasleidingen onzichtbaar geplaatst zijn, eerst de leidingen met een leidingopspoortoestel lokaliseren. Vermijd de aanraking met stroomvoerende onderdelen of ladders. Bescherm Uw oren door het dragen van een gehoorbescherming: langzaam voortschrijdend gehoorverlies! Draag een beschermbril en gebruik een stofmasker bij stofveroorzakende werken. Gebruik het toestel niet in het bereik van dampen of brandbare vloeistoffen. Trek bij alle ombouw- en reinigingswerkzaam- heden de stekker uit het stopcontact. Bescherm de netkabel tegen beschadigingen. Olie en zuur kunnen de kabel aantasten. De machine niet overbelasten. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 1617 Dempings- en slagveer Terughaalwikkeling Slagwikkeling Slagzuiger Dempings- en slagveer Schakelsysteem ~230 V Functieprincipe van de elektromagnetische boorhamer Handgreep monteren De handgreep (8) met zijn opnamedraad kan links of rechts aan de machine vastgeschroefd worden.

Belangrijk! Alle nationale veiligheidsvoorschriften met betrekking tot installatie, gebruik en onderhoud moeten nageleefd worden. Beitel en boor kunnen per ongeluk uit de gereed schapshouder vliegen en zware verwondingen veroorzaken: - Vóór u te werk gaat altijd controleren of de beitel of de boor in de gereedschapshouder goed vastgezet is. - Een slagend gereedschap enkel starten als het tegen een werkstuk (wand, plafond enz.) geduwd wordt. - Op het eind van Uw werk de verbinding van de boorhamer met het stroomnet zeker onder- breken en beitel of boor uit de gereedschaps- houder verwijderen. - Vóór het wisselen van een beitel of boor altijd de verbinding van de boorhamer met het stroomnet onderbreken. Bescherm Uw ogen en medewerkers tegen vlie gende deeltjes en afspringende voorwerpen. Veiligheidshelm dragen! Scheidingswanden plaatsen! Werkhandschoenen beschermen tegen finger- kneuzingen en schaafwonden. Trillingen kunnen schadelijk zijn voor het hand- arm-systeem: de inwerkingsduur van trillingen moet zo gering als mogelijk gehouden worden. Onderhoud Hou Uw toestel altijd schoon. Gebruik voor het reinigen van de kunststof geen bijtende middelen. Teneinde stofneerslag te vermijden is het aange raden de ventilatiespleten op het eind van de werkzaamheden bij draaiende motor door perslucht (max. 3 bar) schoon te blazen. Koolborstels regelmatig controleren (vervuilde of versleten koolborstels leiden tot bovenmatige vonkvorming en tot toerentalstoringen). Als u beschadigingen vaststelt, kunt u met behulp van de bijgesloten explosietekening en van de onderdelenlijst de benodigde onderdelen nau wkeurig defineren en bij onze klantenservice opvragen. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 1718

In- en uitschakelen Inschakelen : Bedrijfsschakelaar A drukken Continubedrijf : Met vastzetknop B schakelaar A vergrendelen Uitschakelen : Bedrijfsschakelaar A kort drukken en loslaten Slagwerk aan/uit Het slagwerk kan in- of uitgeschakeld worden door de instelknop (9) in te drukken. LET OP! Alleen in stilstand omschakelen. Schakelaar(B): Instelling vastzetbaar In- Uit-schekelaar (A) Ornschakelaar (9) boren - slagboren Handvat verplaatsbaar aan weerszijde monteerbaar Achteraanzicht van den boorhamer Slagwerk ult Boren Slagwerk aan Slagboren Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 18Drukveer Koolborstels schoonmaken of vervangen (zie daarvoor de nummering in de wisselstukkenlijst): Let op! Netstekker trekken. De 4 schroeven (83) eruit draaien en beide afdekkingen (23, 32) verwijderen door ze lichtjes met een schroevendraaier op te tillen (fig. B). Drukveer (25) met behulp van een schroevendraaier optillen teneinde de koolborstel (24) te verwijderen. Koolborstels (24) en houder (31) met perslucht (max. 3 bar) schoonblazen. Koolborstels vervangen (zie fig. C): Cilinderkopschroef (z) losdraaien en aans luitdraad van de versleten koolborstel verwijderen. Aansluiting van de nieuwe koolborstel met de cilinderkopschroef weer vastzetten. Drukveer (25) weer optillen om de koolbor stel te installeren. Op juiste positionering van de drukveer letten (veer drukt in de inkeping van de koolborstel aan). Afdekkingen (23, 32) weer met de 4 schroeven (83) aanbrengen.

Gereedschap installeren: (fig. A) Let op! Netstekker trekken. Arrêteerhendel (4) omhoog draaien. Gereedschap tot tegen de aanslag invoeren, eventueel daarbij draaien. Arrêteerhendel 180° weer omlaag draaien. Vergrendeling controleren door aan het gereedschap te trekken. Verwisselen van gereedschap: arrêteerhendel omhoog draaien en gereedschap ontnemen. Let op! Gereedschapsopname (5) en gereedschap dienen van stof etc. te worden ontdaan vooraleer het gereedschap wordt geÔnstalleerd. Stofkap gebruiken om de boor- of beitelkop (5) te beschermen. Voor het boren altijd de extra-handgreep gebruiken. Stand gesloten Stand geopend voor hat wisselen van gereedschap Arrêteerhendel (4) Arrêteren van het gereedschap fig. A fig. B fig. C Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 1920
