BRUGSANVISNING EBH 1100 EINHELL

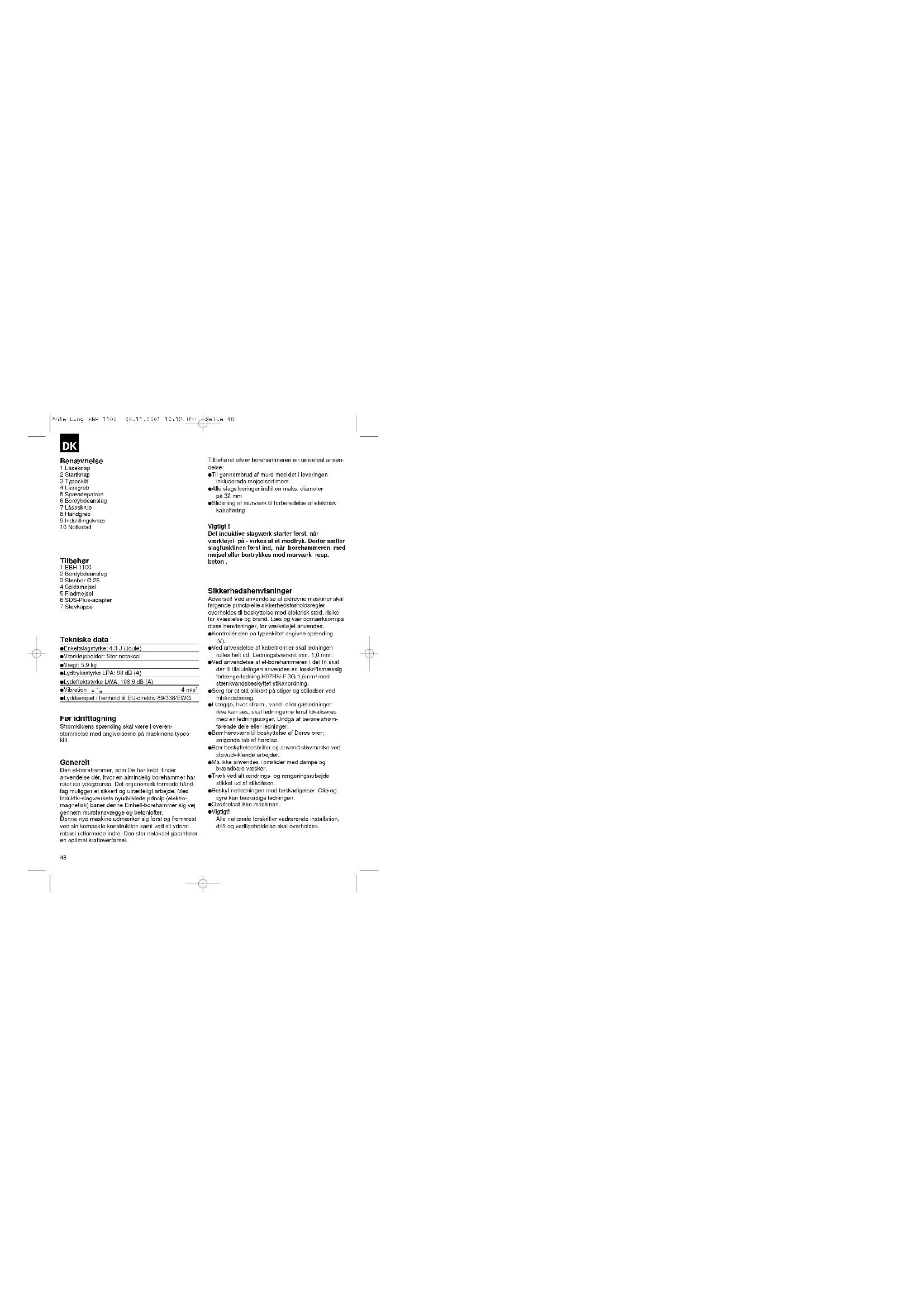

Benævneise 1 Låseknap 2 Startknap 3 Typeskilt 4 Låsegreb 5 Spændepatron 6 Bordybdeanslag 7 Låseskrue 8 Håndgreb 9 Indstillingsknap 10 Netkabel Tilbehør 1 EBH 1100 2 Bordybdeanslag 3 Stenbor Ø 25 4 Spidsmejsel 5 Fladmejsel 6 SDS-Plus-adapter 7 Støvkappe Tekniske data Enkeltslagstyrke: 4,3 J (Joule) Værktøjsholder: Stor notaksel Vægt: 5,9 kg Lydtryksstyrke LPA: 98 dB (A) Lydeffektstyrke LWA: 108,6 dB (A) Vibration a

Lyddæmpet i henhold til EU-direktiv 89/338/EWG Før idrifttagning Strømkildens spænding skal være i overen- stemmelse med angivelserne på maskinens types- kilt. Generelt Den el-borehammer, som De har købt, finder anvendelse dér, hvor en almindelig borehammer har nået sin ydegrænse. Det ergonomisk formede hånd- tag muliggør et sikkert og utrætteligt arbejde. Med induktiv-slagværkets nyudviklede princip (elektro- magnetisk) baner denne Einhell-borehammer sig vej gennem murstensvægge og betonlofter. Denne nye maskine udmærker sig først og fremmest ved sin kompakte konstruktion samt ved sit yderst robust udformede indre. Den stor notaksel garanterer en optimal kraftoverførsel. Tilbehøret sikrer borehammeren en universal anven- delse: Til gennembrud af mure med det i leveringen inkluderede mejselsortiment Alle slags boringer indtil en maks. diameter på 32 mm Slidsning af murværk til forberedelse af elektrisk kabelføring Vigtigt ! Det induktive slagværk starter først, når værktøjet på - virkes af et modtryk. Derfor sætter slagfunktinen først ind, når borehammeren med mejsel eller bortrykkes mod murværk resp. beton . Sikkerhedshenvisninger Advarsel! Ved anvendelse af eldrevne maskiner skal følgende principielle sikkerhedsforholdsregler overholdes til beskyttelse mod elektrisk stød, risiko for kvæstelse og brand. Læs og vær opmærksom på disse henvisninger, før værkstøjet anvendes. Kontrollér den på typeskiltet angivne spænding (V). Ved anvendelse af kabeltromler skal ledningen rulles helt ud. Ledningstværsnit min. 1,0 mm

Ved anvendelse af el-borehammeren i det fri skal der til tilslutningen anvendes en forskriftsmæssig forlængerledning H07RN-F 3G 1,5mm

med stænkvandsbeskyttet stikanordning. Sørg for at stå sikkert på stiger og stilladser ved frihåndsboring. I vægge, hvor strøm-, vand- eller gasledninger ikke kan ses, skal ledningerne først lokaliseres med en ledningssøger. Undgå at berøre strøm- førende dele eller ledninger. Bær høreværn til beskyttelse af Deres ører; snigende tab af hørelse. Bær beskyttelsesbriller og anvend støvmaske ved støvudviklende arbejder. Må ikke anvendes i områder med dampe og brændbare væsker. Træk ved alt ændrings- og rengøringsarbejde stikket ud af stikdåsen. Beskyt netledningen mod beskadigelser. Olie og syre kan beskadige ledningen. Overbelast ikke maskinen. Vigtigt! Alle nationale forskrifter vedrørende installation, drift og vedligeholdelse skal overholdes. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 4849 Dæmpnings- og slagfjeder Tilbagetræksvikling Slagvikling Slagkolbe Dæmpnings- og slagfjeder Kontaktsystem ~230 V Funktionsprincip for den elektromagnetiske borehammer Montage af sidehåndtag Sidehåndtaget (8) med dets gevindstykke kan skrues på maskinen i venstre eller højre side.

Mejsel og bor kan ved fejltagelse slynges ud af værktøjet og forårsage svære kvæstelser: - Kontrollér altid før arbejdet, at mejsel eller bor er låst i værktøjsholderen. - Kontrollér regelmæssigt værktøjsholderen for slid eller beskadigelse. - Start kun et værktøj med slåfunktion, når det trykkes mod et arbejdsemne (væg, loft osv.). - Efter arbejdets afslutning kobles borehammeren fra strømnettet og mejsel eller bor tages ud af maskinen - Før udskiftning af mejsel eller bor skal bore- hammeren altid kobles fra strømnettet. Beskyt øjne og medarbejdere mod flyvende smådele og afsplintrende fremmedlegemer. Bær sikkerhedshjelm! Stil skillevægge op! Arbejdshandsker beskytter mod kvæstelse af fingre og hudafskrabninger. Vibrationer kan være skadelige for hænder og arme: tiden for vibrationspåvirkning skal holdes so lav som mulig. Vedligeholdelse Hold altid Deres maskine ren. Anvend til rengøring af kunststof ingen ætsende midler. For at undgå støvaflejringer bør De efter brugen rense ventilationsåbningerne med trykluft (maks. 3 bar) mens maskinen kører. Kontrollér kulbørsterne regelmæssigt (tilsmudse- de eller nedslidte kulbørster fører til for kraftig gnistdannelse og til fejl i omdrejningstallet). Ved konstatering af beskadigelser kan De ved hjælp af den vedlagte sprængte tegning samt listen over dele præcist definere reservedele og bestille dem hos vores kundetjeneste. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 4950

Tænd-sluk Tænd: Tryk betjeningskontakt A ind Vedvarende drift: Sikr kontakt A med låseknap B Sluk: Tryk betjeningskontakten ind ganske kort og giv slip Slagværk til / fra Ved at trykke på stilleknappen (9) kan De slå slag- værket til og fra. Vigtigt! Omstillingen må kun foretages, når mas- kinen står stille. Kontakt (B): indestillingen kan fastlåses Tænd-sluk- knap (A) Stilleknap (9) Boring - slagboring Justerbart håndgreb Kan monteres på begge sider Borehammeren set bagfra Slagværk fra Boring Slagværk til Slagboring Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 5051 Trykfjeder
