BRUGSANVISNING THCD 182 LI EINHELL

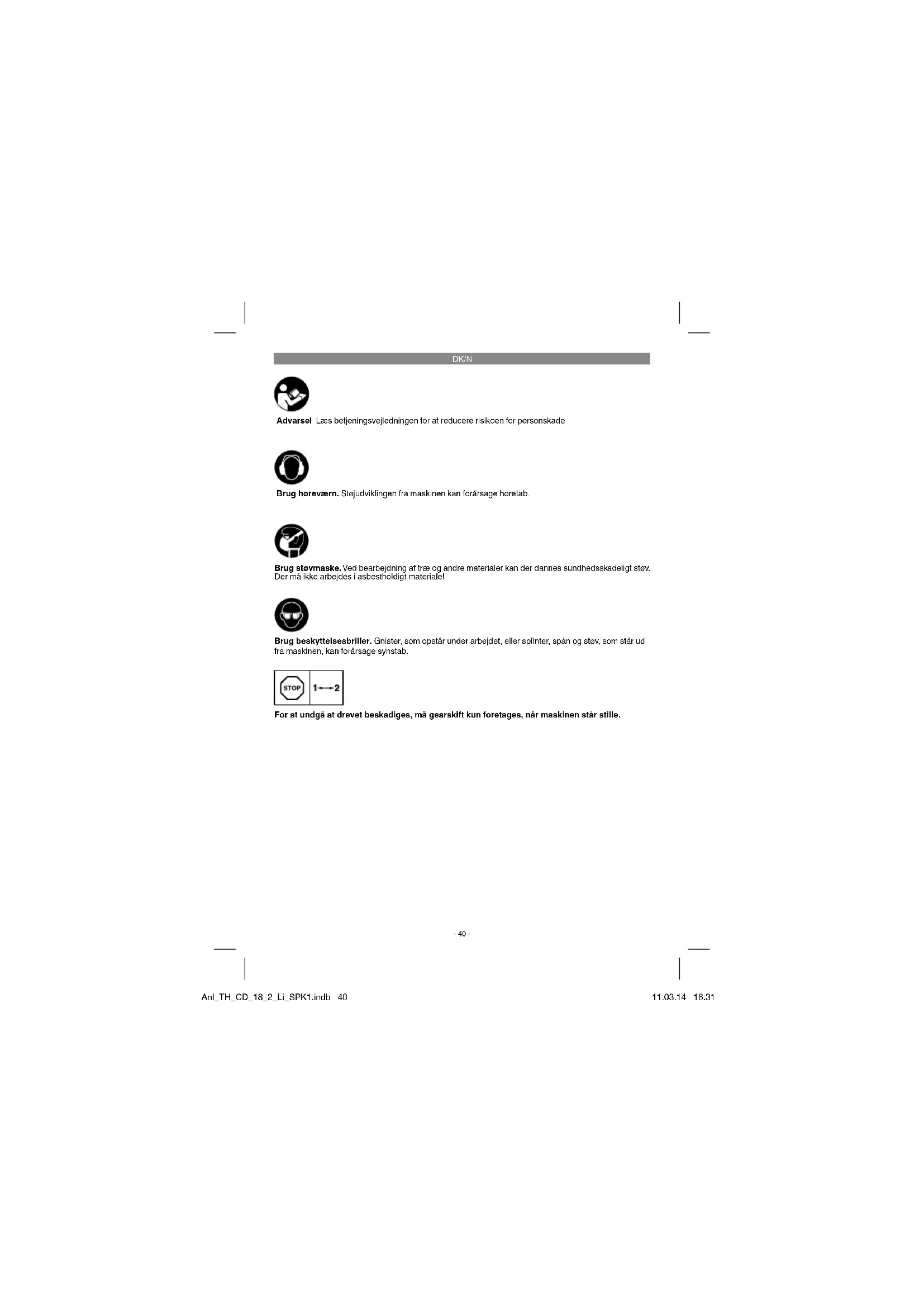

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille. Anl_TH_CD_18_2_Li_SPK1.indb 40Anl_TH_CD_18_2_Li_SPK1.indb 40 11.03.14 16:3111.03.14 16:31DK/N

Vigtigt! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Advarsel! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Selvspændende borepatron

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Vigtigt! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Akku-bore/skruemaskinen er beregnet til i- og udskruning af skruer samt til boring i træ, metal og kunststof. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Anl_TH_CD_18_2_Li_SPK1.indb 41Anl_TH_CD_18_2_Li_SPK1.indb 41 11.03.14 16:3111.03.14 16:31DK/N

Usikkerhed K = 1,5 m/s* Advarsel! Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Akkupack’en må kun lades op med den med-

2. Brug kun skarpe bor, skruebits skal være in-

takte og formålsegnede.

3. Ved boring og skruning i vægge og mure skal

1. Træk akkuen (5) ud af håndtaget (fi g. 2),

mens du trykker anslagsknappen (8) ind på akkuen (5).

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til netspændingen på stedet. Sæt ladeapparatets (6) stik i stik- kontakten.

på batteriet (5). Den grønne LED går ud. Det- te indikerer, at batteriet oplades. Når oplad- ningen er afsluttet efter ca. 3-5 timer, lyser de to LED’er igen. Under opladningsprocessen kan batteriet blive varmt, hvilket er helt nor- malt. Hvis det ikke er muligt at oplade akku-pack’en, skal du kontrollere,

om der er netspænding i stikkontakten.

om forbindelsen til ladekontakterne på opla- deren er i orden. Hvis det stadigvæk ikke er muligt at oplade akkupack’en, bedes du indsende

og akkupack’en til vores kundeservice. Sørg for at genoplade akkupack’en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, hvis du konstaterer, at akku-skruemaskinens ydelse er nedsat.

6.2 Indstilling af drejningsmoment

(fi g. 4/pos. 1) Akku-skruemaskinen er udstyret med en meka- nisk indstilling af drejningsmoment. Drejningsmomentet for en bestemt skruestørrelse indstilles på justerringen (1). Drejningsmomentet afhænger af fl ere faktorer:

af arbejdsemnets art og hårdhed

af de anvendte skruers art og længde

af de krav, som stilles til skrueforbindelsen. Når drejningsmomentet er nået, rykker koblingen ud. Vigtigt! Drejningsmomentet må kun indstilles på justerringen, når maskinen står stille.

6.3 Boring (fi g. 4/pos. 1)

For at bore skal justerringen til drejningsmo- mentet stilles på det sidste trin „Boremaskine“. I modus ‚boring‘ er glidekoblingen ude af funktion. Ved boring er det muligt at køre med maksimalt drejningsmoment.

6.4 Rotationsinverter (fi g. 5/pos. 3)

Med skydekontakten oven over tænd/sluk- knappen kan du indstille akku-skruemaskinens omdrejningsretning og sikre akku-skruemaskinen mod utilsigtet indkobling. Der kan vælges mellem venstre- og højregang. For at undgå at drevet beskadiges, skal omskift af omdrejningsretning foretages, når maskinen står stille. Når skydekon- takten er i midterstilling, er tænd/sluk-knappen blokeret.

6.5 Tænd/Sluk-knap (fi g. 5/pos. 4)

Med tænd/sluk-knappen kan du styre hastighe- den trinløst. Jo længere du trykker knappen ind, desto højere er akku-skruemaskinens omdrej- ningstal.

6.6 Værktøjsskift (fi g. 6)

Vigtigt! Rotationsinverteren (3) på akku-skru- emaskinen skal sættes i midterstilling, inden arbejder på selve maskinen påbegyndes (f.eks. værktøjsskift; vedligeholdelse; osv.).

Akku-skruemaskinen er udstyret med en selvspændende borepatron (2) med automa- tisk spindellås.

Borepatronens åbning (a) skal være stor nok til at kunne holde værktøjet (bor eller skrue- bit).

Vælg et egnet værktøj. Sæt værktøjet så langt op i borepatronens åbning (a) som muligt.

Drej borepatronen (2) i, så den sidder helt fast, og kontroller, at værktøjet sidder fast.

Det er bedst at anvende skruer med selvcentre- ring (f.eks. torx, krydskærv) – det gør arbejdet mere sikkert. Vær opmærksom på, om bit’en og skruen passer sammen i form og størrelse. Fore- tag indstilling af drejningsmoment under hensyn- tagen til skruestørrelsen, således som beskrevet i vejledningen. Anl_TH_CD_18_2_Li_SPK1.indb 43Anl_TH_CD_18_2_Li_SPK1.indb 43 11.03.14 16:3111.03.14 16:31DK/N

Skruer kan henlægges på magnet-skrueholderen, så de er lige ved hånden under arbejdet.

6.9 Omskifter gear 1 - gear 2 (fi g. 4/pos. 10.)

Du kan arbejde med et højere eller lavere om- drejningstal, alt efter omskifterens stilling. For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille.

6.10 Batteri-kapacitetsindikator

(fi g. 2/pos. 11) Tryk på knap til batteri-kapacitetsindikator (12). Batteri-kapacitetsindikatoren (11) angiver batte- riets ladetilstand med 3 farvede lysdioder. Alle dioder lyser: Batteriet er fuldt opladet. Gul og rød diode lyser: Batteriet råder over tilstrækkelig restkapacitet. Rød lysdiode: Batteriet er afl adet; oplad batteriet.

7. Rengøring, vedligeholdelse og

reservedelsbestilling Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TH_CD_18_2_Li_SPK1.indb 44Anl_TH_CD_18_2_Li_SPK1.indb 44 11.03.14 16:3111.03.14 16:31DK/N

Kun i EU-lande Smid ikke el-apparater og akkumulatorbatterier ud som almindeligt husholdningsaff ald! Recycling-alternativ til tilbagesendelse: Hvis ikke maskinen tilbagesendes, er ejeren forpligtet til at bortskaff e maskinen og dens dele ifølge miljøforskrifterne. Det brugte produkt, inkl. batterier, kan indleveres på genbrugsstation – spørg evt. per- sonalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_TH_CD_18_2_Li_SPK1.indb 45Anl_TH_CD_18_2_Li_SPK1.indb 45 11.03.14 16:3111.03.14 16:31DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Borepatron Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TH_CD_18_2_Li_SPK1.indb 46Anl_TH_CD_18_2_Li_SPK1.indb 46 11.03.14 16:3111.03.14 16:31DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser

fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller

produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om pro- duktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:

www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TH_CD_18_2_Li_SPK1.indb 47Anl_TH_CD_18_2_Li_SPK1.indb 47 11.03.14 16:3111.03.14 16:31S
