NÁVOD K OBSLUZE THCD 182 LI EINHELL

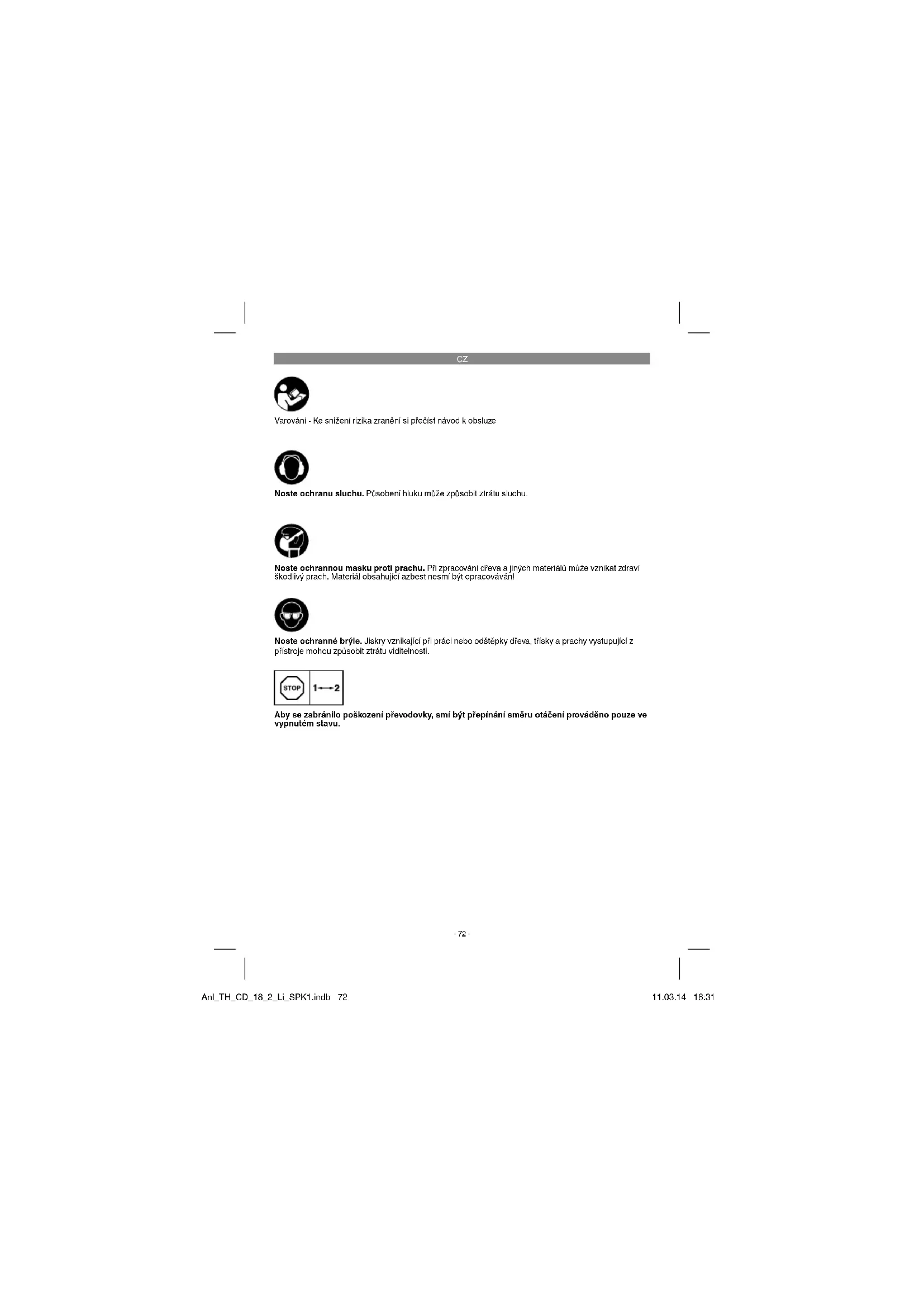

Varování - Ke snížení rizika zranění si přečíst návod k obsluze Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti. Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Aby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno pouze ve vypnutém stavu. Anl_TH_CD_18_2_Li_SPK1.indb 72Anl_TH_CD_18_2_Li_SPK1.indb 72 11.03.14 16:3111.03.14 16:31CZ

Pozor! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Varování! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Nastavení točivého momentu (stavěcí

2. Rychloupínací sklíčidlo

3. Přepínač směru otáčení

8. Západkové tlačítko

9. Magnetický držák šroubů

10. Přepínač 1. rychl. stupeň – 2. rychl. stupeň

11. Indikace kapacity akumulátoru

12. Spínač indikace kapacity akumulátoru

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Akumulátorový vrtací šroubovák

Originální návod k obsluze

3. Použití podle účelu určení

Akumulátorový vrtací šroubovák je vhodný na utahování a povolování šroubů, jakož také na vr- tání do dřeva, kovu a plastu. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Anl_TH_CD_18_2_Li_SPK1.indb 73Anl_TH_CD_18_2_Li_SPK1.indb 73 11.03.14 16:3111.03.14 16:31CZ

Zdroj napětí motoru: ................................18 V d.c. Otáčky naprázdno: ................0-350/0-1150 min-1 Stupně točivého momentu: ......................... 19+1 Pravý - levý chod ............................................ ano Rozevření sklíčidla: .......................... max. 10 mm Nabíjecí napětí akumulátoru: ..................21 V d.c. Nabíjecí proud akumulátoru: ...................... 0,35 A Síťové napětí nabíječky: ........ 100-240V~50-60Hz Doba nabíjení: ................................ max. 3-5 hod. Typ akumulátoru: ........................................ Li-Ion Hmotnost: ..................................................1,4 kg Hluk a vibrace Hluk a vibrace změřeny podle normy EN 60745. Hladina akustického tlaku L

................................................3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745. Vrtání do kovů Emisní hodnota vibrací a

Šroubování bez příklepu Emisní hodnota vibrací a

Varování! Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Noste rukavice. Zbývající rizika I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizi- ka. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhod-

ná ochranná maska proti prachu.

2. Poškození sluchu, pokud se nenosí žádná

vhodná ochrana sluchu.

3. Poškození zdraví, které je následkem vi-

brací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

5. Před uvedením do provozu

Před uvedením akumulátorového šroubováku do provozu si bezpodmínečně přečtěte tyto pokyny:

1. Nabíjejte akumulátorový článek pouze doda-

2. Používat pouze ostré vrtáky a bezvadné a

3. Při vrtání a šroubování do stěn a zdí zkontro-

lovat, zda se tam nenachází skryté elektrické, plynové a vodovodní vedení. Anl_TH_CD_18_2_Li_SPK1.indb 74Anl_TH_CD_18_2_Li_SPK1.indb 74 11.03.14 16:3111.03.14 16:31CZ

6.1 Nabíjení akumulátoru (obr. 2-3)

1. Akumulátor (5) vytáhnout z rukojeti (obr. 2),

přitom stlačit západkové tlačítko (8) akumu- látoru (5).

2. Porovnejte, zda souhlasí síťové napětí uve-

dené na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky (6) do zásuvky.

3. Spojte nabíjecí kabel (a) s nabíjecím adapté-

4. Obě LED svítí. Nasuňte nabíjecí adaptér (7)

na akumulátor (5). Zelená LED zhasne. Toto signalizuje, že je akumulátor nabíjen. Když se nabíjení po cca 3-5 hodinách ukončí, svítí opět obě LED. Během nabíjení se akumulátor může trochu ohřát, to je ovšem normální. Pokud by nabíjení akumulátorového článku neby- lo možné, zkontrolujte

zda je v zásuvce síťové napětí.

zda je bezvadný kontakt na nabíjecích kon- taktech nabíječky. Pokud by ještě stále nabíjení nebylo možné, prosíme Vás, abyste

a akumulátorový článek poslali na náš zákaznický servis. V zájmu dlouhé životnosti akumulátoru, byste se měli starat o včasné nabití akumulátoro- vého článku. Toto je v každém případě třeba tehdy, když zjistíte, že výkon akumulátorového šroubováku klesá.

6.2 Nastavení točivého momentu

(obr. 4/pol. 1) Akumulátorový šroubovák je vybaven mecha- nickým nastavováním točivého momentu. To čivý moment pro určitou velikost šroubu se nas- tavuje na stavěcím kroužku (1). Točivý moment je závislý na několika faktorech:

Na druhu a tvrdosti zpracovávaného materiá- lu.

Na druhu a délce použitých šroubů.

Na požadavcích, které jsou stanoveny pro pevnost šroubového spoje. Dosažení točivého momentu je signalizováno ch- rastivým vypojením spojky. Pozor! Stavěcí kroužek pro točivý moment nastavovat pouze ve vypnutém stavu.

6.3 Vrtání (obr. 4/pol. 1)

Na vrtání nastavte stavěcí kroužek pro točivý mo- ment na poslední stupeň „Vrták“. Ve stupni vrtání je kluzná třecí spojka mimo provoz. Při vrtání je k dispozici maximální točivý moment.

6.4 Přepínač směru otáčení (obr. 5/pol. 3)

Pomocí posuvného vypínače nad za-/vypínačem můžete nastavit směr otáčení akumulátorového šroubováku a zajistit ho proti nechtěnému zap- nutí. Můžete zvolit mezi levým a pravým chodem. Aby se zabránilo poškození převodovky, smí být přepínání směru otáčení prováděno pouze ve vypnutém stavu. Pokud se posuvný vypínač na- lézá ve středové poloze, je za-/vypínač blokován.

6.5 Za-/vypínač (obr. 5/pol. 4)

Pomocí za-/vypínače může být plynule řízen počet otáček. Čím více stlačujete vypínač, tím vyšší bude počet otáč ek akumulátorového šroubováku.

6.6 Výměna nástroje (obr. 6)

Pozor! Při všech pracích (např. výměna nást- roje; údržba; atd.) nastavte na akumulátorovém šroubováku přepínač směru otáčení (3) do středové polohy.

Akumulátorový šroubovák je vybaven rychloupínacím sklíčidlem (2) s automatickou aretací vřetena.

Otáčením otevřete sklíčidlo (2).

Otvor sklíčidla (a) musí být dostatečně veliký, aby bylo možné nástroj (vrták, resp. bit) upn- out.

Sklíčidlo pevně utáhněte (2) a poté zkontroluj- te pevné usazení nástroje.

Použijte nejlépe šrouby se samočinným centro- váním (např. šrouby Torx, s křížovou drážkou), které zaručují bezpečnou práci. Dbejte na to, aby tvar a velikost použitého bitu a šroubu souhlasily. Nastavení točivého momentu proveďte tak, jak je popsáno v návodu, odpovídajíc velikosti šroubů. Anl_TH_CD_18_2_Li_SPK1.indb 75Anl_TH_CD_18_2_Li_SPK1.indb 75 11.03.14 16:3111.03.14 16:31CZ

6.8 Magnetický držák šroubů (obr. 4/pol. 9)

Na magnetickém držáku šroubů mohou být odloženy šrouby, které máte pak během práce k dispozici k okamžitému použití.

6.9 Přepínání 1. rychl. stupeň – 2. rychl.

stupeň (obr. 4/pol. 10) Podle polohy přepínače můžete pracovat buď s vyšším nebo nižším počtem otáček. Aby se zab- ránilo poškození převodovky, smí být přepínání rychlostí prováděno pouze ve vypnutém stavu.

6.10 Indikace kapacity akumulátoru

(obr. 2/pol. 11) Stiskněte spínač indikace kapacity akumulátoru (12). Indikace kapacity akumulátoru (11) signali- zuje stav nabití akumulátoru pomocí 3 barevných LED. Všechny LED svítí: Akumulátor je plně nabitý. Žlutá a červená LED svítí: Akumulátor disponuje dostatečným zbytkovým nabitím. Červená LED: Akumulátor je prázdný, akumulátor znovu nabijte

7. Čištění, údržba a objednání

náhradních dílů Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_TH_CD_18_2_Li_SPK1.indb 76Anl_TH_CD_18_2_Li_SPK1.indb 76 11.03.14 16:3111.03.14 16:31CZ

Jen pro země EU Elektrické přístroje a akumulátory neodhazujte do domovního odpadu! Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj, rovněž akumulátory, lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_TH_CD_18_2_Li_SPK1.indb 77Anl_TH_CD_18_2_Li_SPK1.indb 77 11.03.14 16:3111.03.14 16:31CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Sklíčidlo Spotřební materiál/spotřební díly* Šroubovací bity/vrtáky Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_TH_CD_18_2_Li_SPK1.indb 78Anl_TH_CD_18_2_Li_SPK1.indb 78 11.03.14 16:3111.03.14 16:31CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku

zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chy-

bou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-

gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_TH_CD_18_2_Li_SPK1.indb 79Anl_TH_CD_18_2_Li_SPK1.indb 79 11.03.14 16:3111.03.14 16:31SK

1. Bezpečnostné pokyny

1. Nastavenie točivého momentu (nastavovací

10. Prepínač 1. stupeň - 2. stupeň

Skontrolujte, či obsah dodávky kompletný.

Akumulátorový vŕtací skrutkovač

Bezpečnostné predpisy

2. Skontrolujte, či elektrické napätie uvedené na

typovom štítku zodpovedá prítomnému elek- trickému napätiu. Zapojte sieťovú zástrčku nabíjačky (6) do zásuvky.

3. Spojte kábel nabíjačky (a) s nabíjacím adap-

od druhu a tvrdosti spracovávaného materiá- lu,
