BRUKSANVISNING EBH 1100 EINHELL

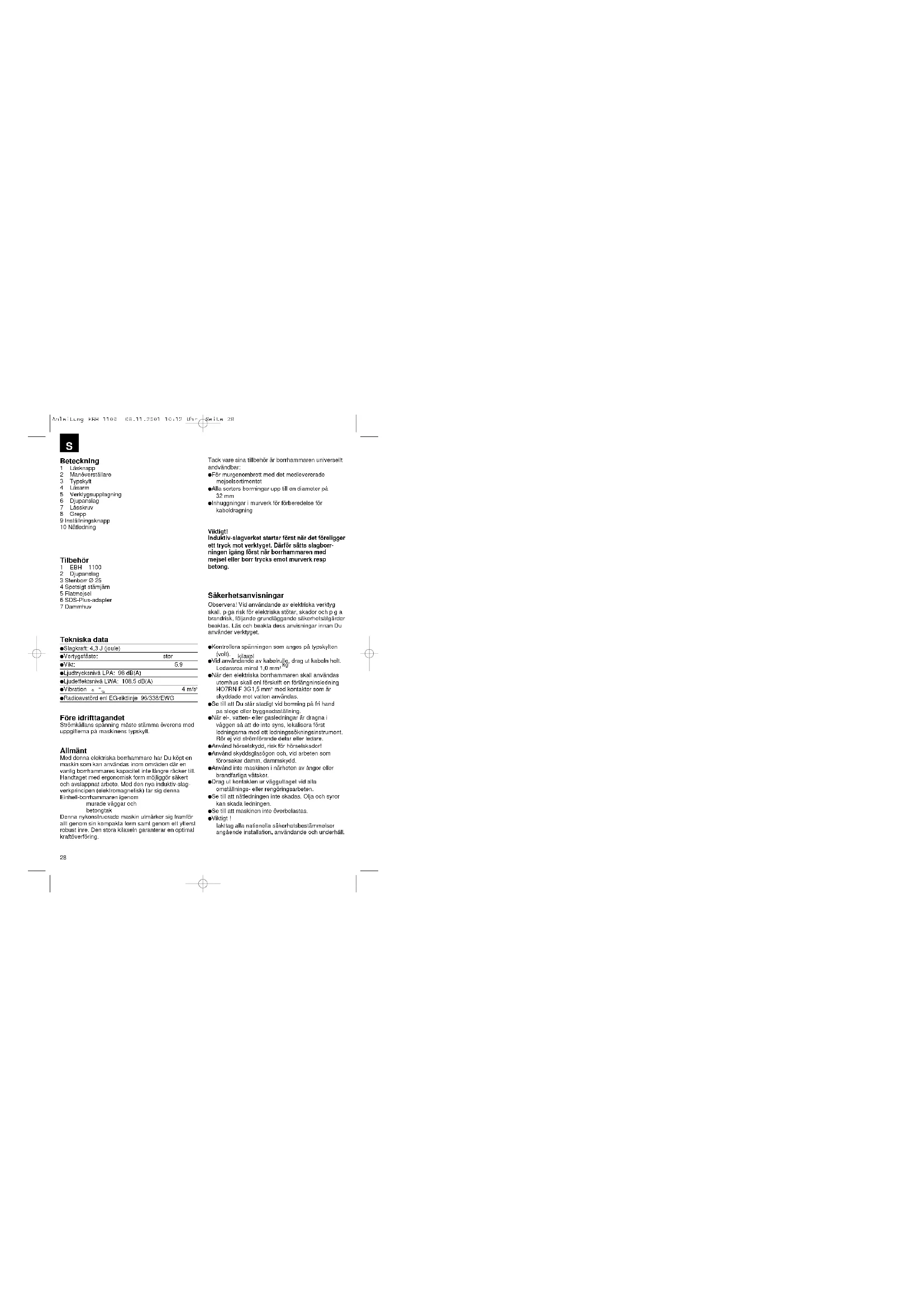

Beteckning 1 Låsknapp 2 Manöverställare 3 Typskylt 4 Låsarm 5 Verktygsupptagning 6 Djupanslag 7 Låsskruv 8 Grepp 9 Inställningsknapp 10 Nätledning Tilbehör 1 EBH 1100 2 Djupanslag 3 Stenborr Ø 25 4 Spetsigt stämjärn 5 Flatmejsel 6 SDS-Plus-adapter 7 Dammhuv Tekniska data Slagkraft: 4,3 J (joule) Vertygsfäste: stor kilaxel Vikt: 5,9 kg Ljudtrycksnivå LPA: 98 dB(A) Ljudeffektsnivå LWA: 108,5 dB(A) Vibration a

Radioavstörd enl EG-riktlinje 96/338/EWG Före idrifttagandet Strömkällans spänning måste stämma överens med uppgifterna på maskinens typskylt. Allmänt Med denna elektriska borrhammare har Du köpt en maskin som kan användas inom områden där en vanlig borrhammares kapacitet inte längre räcker till. Handtaget med ergonomisk form möjliggör säkert och avslappnat arbete. Med den nya induktiv-slag- verkprincipen (elektromagnetisk) tar sig denna Einhell-borrhammaren igenom murade väggar och betongtak Denna nykonstruerade maskin utmärker sig framför allt genom sin kompakta form samt genom ett ytterst robust inre. Den stora kilaxeln garanterar en optimal kraftöverföring. Tack vare sina tillbehör är borrhammaren universellt andvändbar: För murgenombrott med det medlevererade mejselsortimentet Alla sorters borrningar upp till en diameter på 32 mm Inhuggningar i murverk för förberedelse för kabeldragning Viktigt! Induktiv-slagverket startar först när det föreligger ett tryck mot verktyget. Därför sätts slagborr- ningen igång först när borrhammaren med mejsel eller borr trycks emot murverk resp betong. Säkerhetsanvisningar Observera! Vid användande av elektriska verktyg skall, p ga risk för elektriska stötar, skador och p g a brandrisk, följande grundläggande säkerhetsåtgärder beaktas. Läs och beakta dess anvisningar innan Du använder verktyget. Kontrollera spänningen som anges på typskylten (volt). Vid användande av kabelrulle, drag ut kabeln helt. Ledararea minst 1,0 mm

När den elektriska borrhammaren skall användas utomhus skall enl förskrift en förlängninsledning HO7RN-F 3G1,5 mm

med kontakter som är skyddade mot vatten användas. Se till att Du står stadigt vid borrning på fri hand på stege eller byggnadsställning. När el-, vatten- eller gasledningar är dragna i väggen så att de inte syns, lokalisera först ledningarna med ett ledningssökningsinstrument. Rör ej vid strömförande delar eller ledare. Använd hörselskydd, risk för hörselskador! Använd skyddsglasögon och, vid arbeten som förorsakar damm, dammskydd. Använd inte maskinen i närheten av ångor eller brandfarliga vätskor. Drag ut kontakten ur vägguttaget vid alla omställnings- eller rengöringsarbeten. Se till att nätledningen inte skadas. Olja och syror kan skada ledningen. Se till att maskinen inte överbelastas. Viktigt ! Iakttag alla nationella säkerhetsbestämmelser angående installation, användande och underhåll. Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 2829 Dämp- och slagfjäder Återföringslindning Slaglindning Slagkolb Dämp- och slagfjäder Kopplings- system ~230 V Den elektriska borrhammarens funktionsprincip Montage handtag Handtaget (8) med fastsättningsgänga kan skruvas fast till vänster eller höger på maskinen. Mejslar och borrar kan av misstag slungas ut ur maskinen och förorsaka svåra skador: - Kontrollera alltid om mejsel eller borr sitter fast ordentligt i verktygsfästet innan arbetet påbörjas. - Kontrollera regelbundet att verktygsfästet inte är slitet eller skadat. - När maskinen skall användas som slagborr; starta den först när den satts mot materialet som skall bearbetas (vägg, tak osv). - Separera borrhammaren från elnätet och tag bort mejsel eller borr efter slutfört arbete. - Separera alltid borrhammaren ifrån elnätet innan ett byte av mejsel eller borr företas. Skydda ögonen och andra personer mot splitter och nedfallande delar. Använd skyddshjälm! Sätt upp skiljeväggar! Arbetshandskar skyddar mot kläm- och hudskador. Vibrationer kan skada händer och armar, se till att utsätta dig så lite som möjligt för vibrationer. Underhåll Håll alltid maskinen ren. Använd inga frätande medel för rengöring av plastdelarna. För att undvika att det bildas dammavlagringar ska ventilationsöppningarna rengöras efter arbe tets slut med tryckluft (max. 3 bar) då motorn är igång. Kontrollera kolborstarna regelbundet (smutsiga resp. slitna kolborstar leder till förhöjd gnistbild- ning och till varvtalstörningar). Om skador uppträder, definiera reservdelarna exakt enl bifogad fig och enl komponentlistan och beställ dem hos vår kundtjänst.

Till-frånkoppling Tillkoppling: tryck på till/frånkontakt A Ständig drift: säkra kontakt A med låsknapp B Frånkoppling: tryck kort på till/frånkontakt A och släpp den igen Slagmekanism till / från Genom att trycka på tryckknappen (9) går det att koppla in resp. ur slagmekanismen. Observera! Koppla endast om då maskinen står stilla. Strömställare (B): Inställning kan fastställas Till-Från-strömställare (A) Omkopplare (9) Borrning - Slagborrning Justerbart handtag kan monteras på båda sidor Borrhammaren sett bakifrån Slagverk från Borrning Slagverk till Slagborrning Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 3031 Tryckfjädern

Rengöring resp. byte av kolborstar (se numre- ringen i stycklistan): Observera! Dra ur nätkontakten. Skruva ur de 4 skruvarna (83) och ta bort de båda kåporna (23, 32) genom att lyfta dem något med hjälp av en skruvmejsel (fig B). Lyft tryckfjädern (25) med hjälp av en skruvmej sel för att ta ur kolborstarna (24). Rengör kolborstarna (24) och fästet (31) med hjälp av tryckluft (max. 3 bar). Byte av kolborstar (se fig C): Lossa cylinderskruven (z) och ta bort anslut ningstråden till den slitna kolborsten. Fixera anslutningen av den nya kolborsten igen med cylinderskruven (z). Lyft tryckfjädern (25) igen för att sätta i kolborsten. Se till att tryckfjädern sitter korrekt (den ska trycka mot skåran i kolborsten). Sätt på kåporna (23, 32) igen och fäst dem med de 4 skruvarna (83). Användning av verktyget: (fig. A) Observera! Dra ur nätkontakten. Vrid låsspaken (4) uppåt. För in verktyget ända till anslaget, vrid det eventuellt. För låsspaken 180o nedåt igen. Kontrollera att verktyget är fastlåst genom at dra i det. Verktygsbyte: Vrid låsspaken uppåt och ta ur verktyget. Observera! Rengör verktygshållaren (5) och verktygsskaftet från damm etc innan verktyget tas i bruk. Som skydd för borr-, mej selhållaren (5) ska dammskyddskåpan användas. Använd alltid extrahand taget vid borrning. Position stängd Position öppen för verktygebyte Låsspak (4) Verktygsarretering fig. A fig. B fig. C Anleitung EBH 1100 08.11.2001 10:12 Uhr Seite 3132

EC KonformitetsförklaringUndertecknad förklarar ifirmansAchivierung / For archives: EBH-0281-11-105-E EBH 1100
