Marca	Oregon Scientific
Modelo	EW98
Tipo de producto	Despertador radio-controlado con termómetro interior/exterior
Dimensiones (receptor)	81 x 38 x 137 mm
Dimensiones (sonda)	58 x 23 x 100 mm
Peso (receptor)	196 g
Peso (sonda)	52 g
Alimentación (receptor)	2 pilas AA 1,5 V
Alimentación (sonda)	2 pilas AAA 1,5 V
Frecuencia de señal de sonda	433 MHz
Alcance de transmisión	30 m (98 ft) en interiores sin obstáculos
Recepción horaria	Radio-controlada (DCF-77, compatible UE/Reino Unido)
Proyección de la hora	Sí, con enfoque y rotación 180°
Rango termómetro interior	-5°C a 50°C (23°F a 122°F)
Rango termómetro exterior	-20°C a 60°C (-4°F a 140°F)
Alerta de hielo	Entre -2°C y 3°C (28°F a 37°F) con parpadeo
Memoria mín/máx	24 horas (temperatura interior y exterior)
Función alarma	Con repetición de 8 minutos
Retroiluminación	Activado 5 segundos al presionar tecla
Selección °C/°F	Mediante conmutador
Canales de sonda	3 (sondas opcionales)
Número de sondas incluidas	1 (modelo EW-99)
Mantenimiento	Limpieza con paño suave, evitar agua y productos abrasivos
Reciclaje	Aparato y pilas reciclar según normativa local
Garantía	Consultar al servicio al cliente de Oregon Scientific

Preguntas frecuentes - EW98 OREGON SCIENTIFIC

¿Cómo ajustar la hora manualmente?

Presione SET CLOCK en modo normal. Use +/CHANNEL o -/MIN.MAX. para ajustar los valores (formato 12/24 h, horas, huso horario, año, fecha). Presione SET CLOCK para confirmar y salir.

¿Cómo ajustar la alarma?

Presione SET ALARM para entrar en modo de ajuste. Use +/CHANNEL y -/MIN.MAX. para ajustar la hora y los minutos. Presione SET ALARM para guardar. La alarma se activa automáticamente.

¿Cómo cambiar entre °C y °F?

Deslice la muesca °C/°F ubicada en el receptor para alternar entre las unidades Celsius y Fahrenheit.

¿Por qué no se muestra la temperatura exterior?

Verifique que la sonda esté encendida (pilas insertadas, canal correspondiente). Asegúrese de que la distancia no supere los 30 m y que ningún obstáculo metálico importante interfiera con la señal. Presione SENSOR para reiniciar la búsqueda.

¿Cómo restablecer el dispositivo?

Use un objeto delgado para presionar el botón RESET ubicado en el compartimento de pilas del receptor o de la sonda. Todos los ajustes volverán a los valores predeterminados.

¿Qué significa la alerta de hielo?

El icono de hielo parpadea cuando la temperatura exterior (canal 1) se encuentra entre -2°C y 3°C (28°F a 37°F). Esto indica riesgo de heladas.

¿Cómo usar el proyector?

Deslice la muesca PROJECTION ON/OFF para activarlo. Gire la rueda FOCUS para enfocar. Presione 180° FLIP para invertir la imagen. Use sobre un fondo oscuro entre 1 y 4 metros.

¿Cómo reemplazar las pilas de la sonda exterior?

Abra la tapa del compartimento de pilas, retire las pilas viejas e inserte 2 pilas AAA nuevas respetando las polaridades. Presione RESET después del reemplazo.

¿Cómo ajustar el huso horario?

En modo de ajuste de hora (presione SET CLOCK), después de ajustar la hora, puede ajustar el huso horario de ±23 horas usando las teclas +/CHANNEL y -/MIN.MAX..

¿Cómo desactivar la alarma?

En modo normal, presione ALARM ON/OFF una vez para mostrar la hora de la alarma, luego presione de nuevo para desactivar la alarma. El icono de alarma desaparece de la pantalla.

MANUAL DE USUARIO EW98 OREGON SCIENTIFIC

Despertador proyector controlado por radio con termómetro interior / exterior y alerta de hielo Modelo: EW98

MANUAL DE USUARIO

CONTENIDOS

Breve presentación .....2

Resumen 2

Receptor 2

Pantalla LCD 4

Sensor 4

RECEPCIÓN DE LA SEÑAL DEL SENSOR .....5

FUNCIONAMIENTO DE LA ESTACIÓN DE

TEMPERATURA 5

RECEPCIÓN DE SEÑAL DE TIEMPO CONTROLADA

POR RADIO 6

INDICADOR DE RECEPCIÓN DE SEÑAL .....6

CONFIGURACIÓN MANUAL DE RELOJ Y

CALENDARIO 7

CONFIGURACIÓN DE LA ALARMA .....7

USO DE LA FUNCIÓN DE ALARMA .....8

CÓMO SILENCIAR LA ALARMA ....8

CÓMO UTILIZAR EL PROYECTOR ....8

USO DE LA FUNCIÓN RETROILUMINACIÓN ...9

ALTERNAR ENTRE FORMATOS DE TEMPERATURA

°C / °F 9

CÓMO CONSULTAR LOS REGISTROS DE

TEMPERATURA MÁXIMA Y MÍNIMA .....9

AVISO DE HIELO 9

CÓMO REEMPLAZAR LAS PILAS .....9

COLOCACIÓN DE LA UNIDAD PRINCIPAL Y EL

SENSOR 10

PRECAUCIÓN ....10

FICHA TÉCNICA ......11

SOBRE OREGON SCIENTIFIC ....12

U - DECLARACIÓN DE CONFORMIDAD .....12

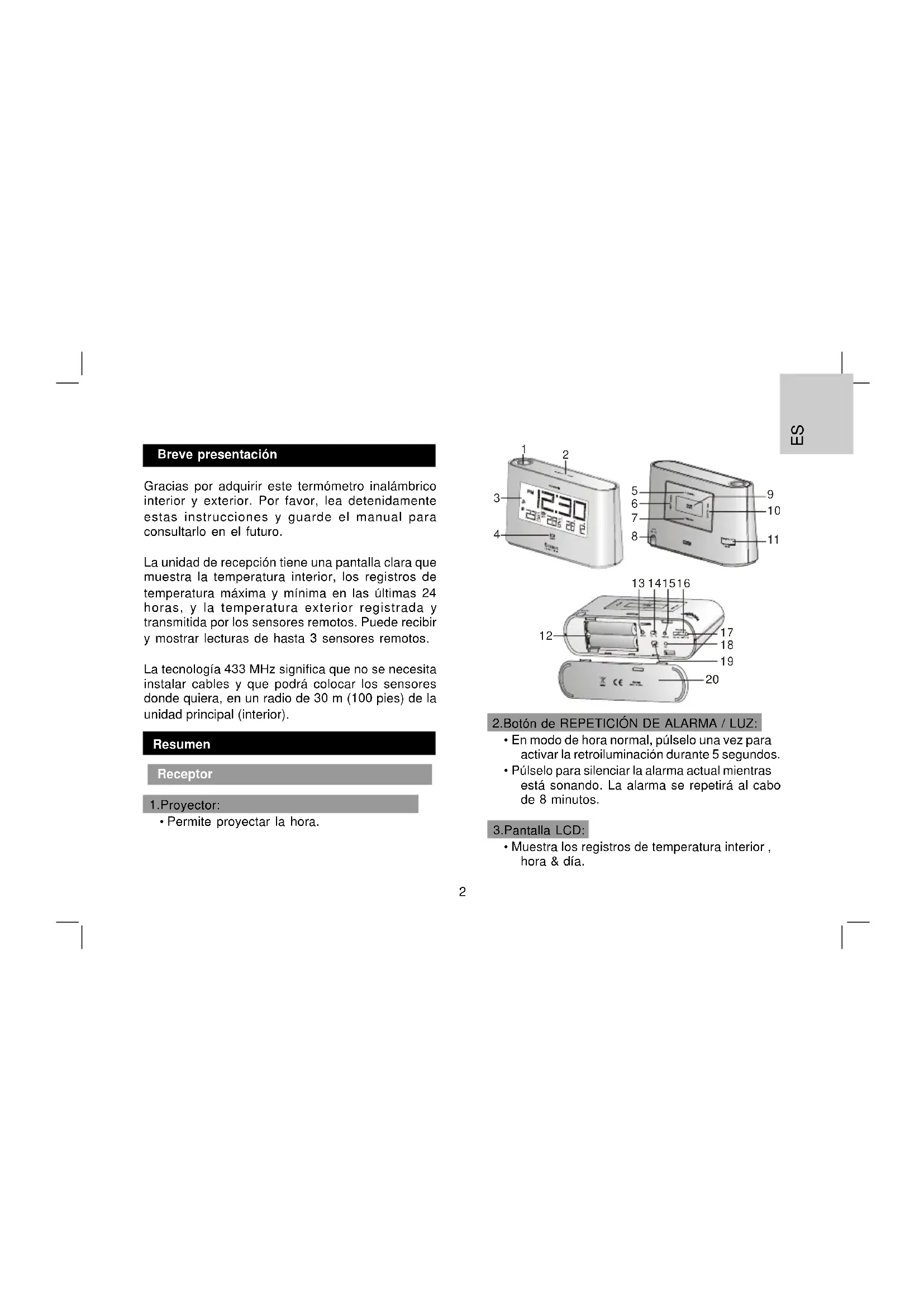

Breve presentación

Gracias por adquirir este termómetro inalámbrico interior y exterior. Por favor, lea detenidamente estas instrucciones y guarde el manual para consultarlo en el futuro.

La unidad de recepción tiene una pantalla clara que muestra la temperatura interior, los registros de temperatura máxima y mínima en las últimas 24 horas, y la temperatura exterior registrada y transmitida por los sensores remotos. Puede recibir y mostrar lecturas de hasta 3 sensores remotos.

La tecnología 433 MHz significa que no se necesita instalar cables y que podrá colocar los sensores donde quiera, en un radio de 30 m (100 pies) de la unidad principal (interior).

Resumen

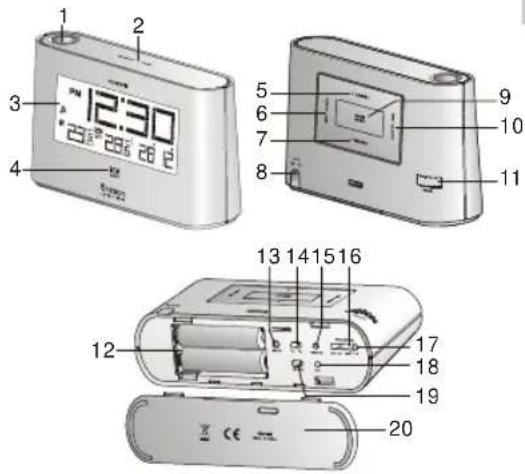

Receptor

1. Proyector:

- Permite proyectar la hora.

2.Botón de REPETICIÓN DE ALARMA / LUZ:

• En modo de hora normal, púlselo una vez para activar la retroiluminación durante 5 segundos.
• Púlselo para silenciar la alarma actual mientras está sonando. La alarma se repetirá al cabo de 8 minutos.

3. Pantalla LCD:

- Muestra los registros de temperatura interior, hora & día.

4. Piloto indicador de alerta de hielo:

- Parpadea cuando la temperatura exterior está a entre -2,0 °C (28 °F) y 3,0 °C (37 °F).

5.Botón +/CHANNEL:

• Púlselo una vez para alternar entre los canales 1, 2 y 3.
• Púlselo y manténgalo pulsado durante 2 segundos para ver los canales automáticamente. Púlselo de nuevo para salir del modo de pantalla automática.
• En el modo de configuración de la hora, púlselo para incrementar los valores del ajuste.

6. Botón CONFIGURACIÓN DE HORA:

• En el modo de hora normal, púlselo una vez para acceder al modo de configuración de la hora normal.
• En el modo de configuración de la hora normal, púlselo para introducir los valores del ajuste. Púlselo y manténgalo pulsado para salir del modo de configuración en cualquier momento.

7. Botón -/MIN.MAX.:

• Púlselo para mostrar los registros de temperatura máxima y mínima de las últimas 24 horas.
• Púlselo y manténgalo pulsado durante 3 segundos para borrar los registros de

temperatura máxima y mínima.

- En el modo de configuración de la hora, púlselo para reducir los valores del ajuste.

8.Toma de CC:

- Conecte el adaptador de CC para alimentar el reloj.

9. Botón ACTIVAR/DESACTIVAR ALARMA:

• Púlselo una vez para activar la retroiluminación y mostrar la hora de la alarma durante 5 segundos.
• Púlselo otra vez para encender / apagar la alarma.

10. Botón SET ALARM:

• Púlselo una vez para activar la retroiluminación durante 5 segundos, y púlselo de nuevo para acceder al modo de configuración de la alarma.
• En el modo de configuración de la alarma, púlselo para introducir los valores del ajuste.

11.Botón FOCUS:

- Enfoca la imagen proyectada.

- Funciona con dos pilas tamaño AA.

13. Botón RESET:

• Púlselo para volver a la configuración predeterminada.
• En caso de que la unidad no funcione correctamente, reiniciela.

14. Interruptor °C / °F:

- Deslícelo para alternar entre Celsius y Fahrenheit.

15. Botón SENSOR:

• Púlselo una vez para buscar el sensor.
• Durante el periodo de recepción, púlselo y manténgalo pulsado durante 3 segundos para detener la recepción.

16. Interruptor PROJECTION ON/OFF:

- Deslícelo para activar/desactivar el proyector.

17. Botón de giro de 180°:

- Púlselo para girar la imagen 180°.

18. Botón RCC:

- En modo de hora normal, púlselo una vez para recibir la señal RCC y hacer una prueba de recepción.

19.Interruptor RU / UE:

- Deslícelo para elegir qué versión quiere, UE (Alemania) o UK (Inglaterra).

1. Indicador de pila gastada
2. Indicador de recepción de la señal
3. Temperatura interior
4. Canal
5. Señal del sensor

6. Temperatura exterior

7. °C y °F

8. Alarma hora & mes y día

9. Temperatura mínima y máxima

10. Hora

PM 12:38 1 2 3 45 6 7 10 9 8

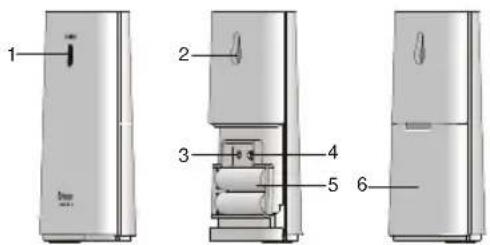

Sensor

1 2 3 4 5 6

1. Indicador LED:

- Parpadea cuando la unidad remota transmite un registro

1. Soporte para montaje en pared:

- Para fijar el sensor a la pared.

1. Botón RESET:

- Púlselo para reiniciar el sensor y volver a la configuración predeterminada.

1. Interruptor de CANAL

- Asigne el sensor al canal 1, 2 ó 3.

- Funciona con dos pilas tamaño AAA.

RECEPCIÓN DE LA SEÑAL DEL SENSOR

FUNCIONAMIENTO DE LA ESTACIÓN DE TEMPERATURA

1. Retire la tapa del compartimiento para pilas e introduzca 2 pilas AAA nuevas siguiendo las indicaciones de polaridad del compartimiento

para pilas.

1. Pulse el botón "RESET" para reiniciar la unidad principal.

2. Coloque el interruptor °C / °F en la unidad de temperatura que desee.

3. Cierre el compartimiento de las pilas.

4. Pulse el botón "CHANNEL" para elegir el canal deseado.

	La unidad principal está buscando sensor(es) (el icono parpadeará).
	No se encuentra(n) sensor(es).
	Se ha encontrado 1 sensor (el icono se mostrará pero no parpadeará)
	La unidad principal lleva 15 minutos funcionando sin encontrar el sensor/los sensores

NOTA Si se recibe señal del sensor, la pantalla LCD mostrará el icono “».

1. Retire la tapa del compartimiento para pilas y deslice el interruptor "CHANNEL" para sincronizar el canal con el receptor.

2. Introduzca 2 pilas AAA nuevas siguiendo las indicaciones de polaridad del compartimiento para pilas.

3. Pulse el botón "RESET" para reiniciar el sensor.
4. Cierre el compartimiento de las pilas.

Consejo: El alcance de transmisión puede variar debido a muchos factores. Es posible que tenga que probar varias ubicaciones para obtener los mejores resultados.

Las pilas alcalinas estándar contienen importantes cantidades de agua, lo cual provoca que se congelen a baja temperatura, aproximadamente -12 °C (10 °F). Las pilas de litio no recargables pueden aguantar una temperatura mucho más baja, con un umbral de congelación estimado por debajo de los -30 °C (-22 °F).

Las coberturas inalámbricas pueden recibir el impacto de una serie de factores, como las temperaturas extremadamente bajas. El frío extremo podría reducir temporalmente la cobertura efectiva entre la estación base y el sensor. Si el rendimiento de la unidad se interrumpe debido a las bajas temperaturas, la unidad volverá a empezar a funcionar cuando la temperatura vuelva a la normalidad (es decir, las bajas temperaturas no provocan daños permanentes a la unidad).

RECEPCIÓN DE SEÑAL DE TIEMPO CONTROLADA POR RADIO

La hora y el calendario están controlados por radio. La hora actual y el calendario se sincronizan automáticamente con la señal horaria emitida desde Alemania/Inglaterra.

La primera vez que lo utilice (después de introducir pilas nuevas o pulsar el botón "RESET"), el reloj empezará a recibir señales horarias y el indicador de recepción de señal parpadeará durante 5 minutos.

INDICADOR DE RECEPCIÓN DE SEÑAL

El icono de la ola parpadea para indicar que se están recibiendo señales horarias. Hay 3 tipos de calidad de señal:

No se recibe señal

Señal débil

Señal excelente

NOTA

1. La unidad buscará automáticamente señales horarias todos los días a las 2:00 (si no encuentra señal, puede buscar a las 3:00 o las 4:00), 8:00, 14:00 y 20:00.

2. Coloque la unidad siempre alejada de fuentes de interferencia como televisores, ordenadores, etc.

3. No coloque la unidad sobre planchas metálicas o cerca de ellas.

4. No se recomienda colocarla en lugares cerrados como aeropuertos, sótanos, bloques de pisos o fábricas.
5. No inicie la recepción si la unidad está en movimiento, como en un vehículo o un tren.

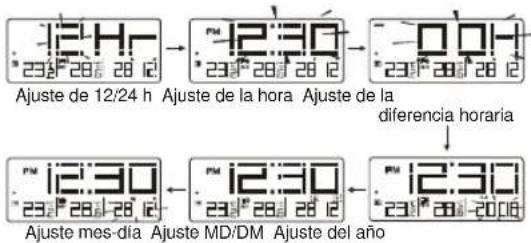

CONFIGURACIÓN MANUAL DE RELOJ Y CALENDARIO

Si está fuera del alcance del sensor controlado por radio o no se consigue recepción, puede configurar manualmente la hora y el calendario. En cuanto se vuelva a recibir señal del sensor, el reloj se sincronizará automáticamente con la hora y el calendario exactos.

1. En el modo de hora normal, pulse "SET CLOCK" una vez para acceder al modo de configuración de la hora.
2. Pulse “+/CHANNEL” o “-/MIN.MAX.” para modificar la configuración.
3. Pulse "SET CLOCK" para confirmar. La secuencia de configuración es: Formato de 12 ó 24 horas, +/- 23 horas de diferencia horaria, año, formato día / mes y día.
4. Pulse el botón "SET CLOCK" para guardar y salir del modo de configuración.

Ajuste de 12/24 h Ajuste de la hora Ajuste de la diferencia horaria Ajuste mes-día Ajuste MD/DM Ajuste del año

NOTA

1. Durante el ajuste, pulse "+/CHANNEL" o "-/MIN.MAX." y manténgalo pulsado para modificar la configuración más rápidamente.
2. Mediante el ajuste "+/-23 horas de diferencia horaria" se mostrará la hora exacta de otra franja horaria.

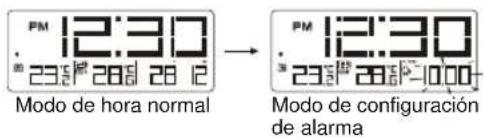

CONFIGURACIÓN DE LA ALARMA

1. En el modo de hora normal, pulse "SET ALARM" una vez para acceder al modo de configuración de la alarma.
2. Pulse “+/CHANNEL” o “-/MIN.MAX.” para introducir hora/minuto.
3. Pulse el botón "SET ALARM" para guardar y salir del modo de configuración. " indicada que la alarma está activada.

PM 12:30 23:5 28:6 28:12 Modo de hora normal PM 12:30 23:5 28:6 10:00- Modo de configuración de alarma

NOTA

1. La alarma se activará automáticamente cuando configure la hora de la alarma.
2. Durante el ajuste de la hora de la alarma, pulse "+/CHANNEL" o "-/MIN.MAX." y manténgalo pulsado para modificar la configuración más rápidamente.

USO DE LA FUNCIÓN DE ALARMA

1. Configure la hora de la alarma siguiendo los pasos indicados más arriba.
2. En modo de hora normal, pulse el botón "ACTIVAR/DESACTIVAR ALARMA" una vez para mostrar la hora de la alarma actual.
3. Púlselo de nuevo activar/desactivar la alarma.

CÓMO SILENCIAR LA ALARMA

1. Pulse "SNOOZE/LIGHT" para silenciar la alarma durante 8 minutos. El icono " parpadeará.

2. Pulse cualquier otro botón para silenciar la alarma y que se active de nuevo pasadas 24 horas.

3. Si no se pulsa ningún botón en 120 segundos, la alarma se desactivará y se volverá a activar transcurridas 24 horas.

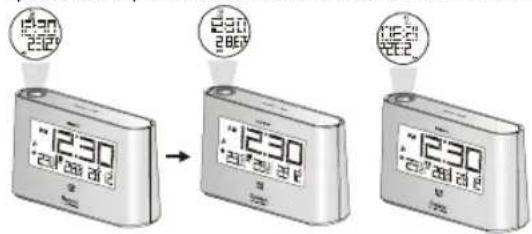

CÓMO UTILIZAR EL PROYECTOR

Deslice el interruptor "PROJECTION ON/OFF" para activar/desactivar el proyector, y enfóquelo hacia un fondo oscuro situado a entre 1 y 4 metros para que la hora aparezca como se muestra a continuación:

1. Deslice el interruptor "PROJECTION ON/OFF" para activar la función de proyección.

2. Pulse "SNOOZE/LIGHT" para encender el proyector durante 5 segundos.

3. Si utiliza un adaptador de corriente CC, el proyector estará activado continuamente.

4. Si la alarma está activada, también se proyectará el icono de alarma
5. Pulse "180 FLIP" para girar 180° la imagen proyectada.
6. Enfoque la imagen proyectada haciendo girar la rueda "FOCUS".

USO DE LA FUNCIÓN RETROILUMINACIÓN

En modo normal, pulse el botón "CHANNEL" o el botón "MIN./MAX." una vez para activar la retroiluminación durante 5 segundos.

ALTERNAR ENTRE FORMATOS DE TEMPERATURA °C / °F

Deslice el interruptor "°C/°F" para alternar entre Celsius y Fahrenheit.

CÓMO CONSULTAR LOS REGISTROS DE TEMPERATURA MÁXIMA Y MÍNIMA

1. En modo normal, pulse el botón "MIN./MAX." dos veces para mostrar los registros de temperatura mínima interior y exterior de las

últimas 24 horas.

1. Púlselo tres veces para mostrar los registros de temperatura máxima.
2. Púlselo de nuevo para salir.

NOTA

Púlselo y manténgalo pulsado durante 3 segundos para borrar los registros de temperatura máxima y mínima. registros de temperatura MAX. registros de temperatura MIN.

AVISO DE HIELO

Si el canal 1 del sensor baja a una temperatura entre 3°C y 2°C (37°F a 28°F), el indicador LED parpadeará, y dejará de parpadear en cuanto la temperatura esté fuera de este rango.

CÓMO REEMPLAZAR LAS PILAS

Si el indicador de pila agotada “”caparece al lado de la temperatura exterior, significa que las 2 pilas AAA del sensor están casi agotadas y debería reemplazarlas enseguida.

Cuando el indicador de pila agotada “” aparece al lado de la temperatura interior, significa que

debería reemplazar las pilas de la unidad principal con 2 pilas AAA nuevas.

Indicador de pila gastada

NOTA

¡Atención! Por favor, elimine la unidad y las pilas gastadas de un modo ecológico.

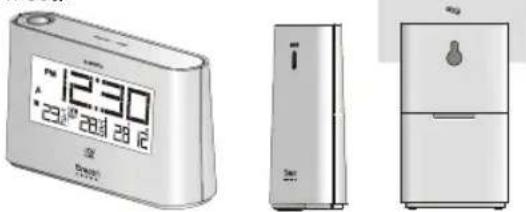

COLOCACIÓN DE LA UNIDAD PRINCIPAL Y EL SENSOR

Sensor: coloque el tornillo en la pared en que quiera colocar el sensor, y cuelgue el sensor mediante el orificio que tiene en la parte posterior. También puede colocarlo en una superficie.

Unidad principal: se sostiene por sí sola sobre una mesa.

Este producto está diseñado para funcionar durante muchos años, si se usa correctamente. Aquí tiene algunos consejos:

• No obstruya los oriúcios de ventilación. Asegúrese de que los objetos cercanos, como diarios, manteles, cortinas, etc. no cubran accidentalmente los oriúcios de ventilación.
• No exponga la unidad a fuerza excesiva, descargas, polvo, temperatura o humedad excesivas, lo cual podría resultar en problemas de funcionamiento, disminución de la vida útil, pilas gastadas y componentes dañados.
• La colocación de este producto en superúcies de madera con cierto tipo de acabados, como por ejemplo barniz claro, puede provocar que este acabado sufra daños. Consulte las instrucciones del fabricante del mueble para saber qué tipo de objetos se pueden colocar sobre la superúcie de madera. Oregon Scientiúc no asume ninguna responsabilidad en caso de daños en superúcies de madera como resultado del contacto con este producto.

• No sumerja el dispositivo en agua. Si se vertiera líquido en la unidad, limpiela con un paño suave y sin electricidad estática.

• No limpie la unidad con materiales abrasivos o corrosivos. El hacerlo podría provocar rayones en os componentes de plástico y corroer el circuito electrónico.

• No manipule los componentes internos. De hacerlo anulará la garantía de la unidad y podría causar daños innecesarios. La unidad contiene componentes que el usuario no debe manipular.
• Use solamente pilas nuevas como las indicadas en las instrucciones de uso. No mezcle pilas nuevas con pilas viejas, ya que las viejas podrían tener fugas.
• Debido a limitaciones de imprenta, las pantallas que se muestran en este manual pueden diferir de las pantallas reales.
• Los contenidos de este manual no pueden reproducirse sin permiso del fabricante.
• No tire este producto a un contenedor de basura municipal sin clasiúcar. Es necesario que recicle este tipo de basura para un tratamiento especial.

NOTA

La ûcha técnica de este producto y los contenidos de este manual de usuario pueden cambiarse sin aviso.

FICHA TÉCNICA

TIPO	DESCRIPCIÓN
UNIDAD PRINCIPAL
L X A X A	81 x 38 x 137 mm(3.19 x 1.5 x 5.39 in)
Peso	196g
Frecuencia de la seña	433 MHz
Alcance de latemperatura interior	-5°C to 50°C (23 )
Resolución detemperatura	0.1°C (0.2 ) °F
Ice alerttemperature range	3°C to -2°C(37 ) °F to 28°F
Corriente	2 x AA 1.5V

UNINDAD REMOTA (EW-99)

L x A x A	58 x 23 x 100 mm(2.28 x 0.9 x 3.94 in)
Peso	52g
Frecuencia de la señal	433 MHz
Canales	3
Cobertura de transmisión	30 m (98 ft) unobstructed
Alcance de la temperatura interior	-20°C to 60°C (-4°F to 140°F)
Corriente	2 x AAA 1.5V

SOBRE OREGON SCIENTIFIC

Visite nuestra página web (www.oregonscientiúc.com) para conocer más sobre los productos de Oregon Scientiúc tales como: Reproductores MP3, juegos y productos de aprendizaje electrónico para niños, relojes de proyección, productos para la salud y el deporte, estaciones meteorológicas y teléfonos digitales y de conferencia. La página web también incluye información de contacto de nuestro departamento de Atención al Cliente, en caso de que necesite contactar con nosotros, a la vez que Preguntas Frecuentes y Descargas de los programas y controladores necesarios para nuestros productos. Esperamos que encuentre toda la información que necesite en nuestra página web. En cualquier caso, si necesita contactar con el departamento de Atención al Cliente directamente, por favor visite www.oregonscientiúc.es la sección "Contáctenos" o llame al 902 338 368. Los residentes en EEUU pueden visitar www2.oregonscientiúc.com/service/default.asp o llamar al 1-800-853-8883.

U - DECLARACIÓN DE CONFORMIDAD

Por medio de la presente Oregon Scientiùc declara

que el Termómetro inalámbrico interior y exterior (Modelo EW98) cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Tiene a su disposición una copia ûrmada y sellada de la Declaración de Conformidad, solicitela al Departamento de Atención al Cliente de Oregon Scientific.

CE

PAÍSES BAJO LA DIRECTIVA RTTE

Todos los Países de la UE, Suiza CH

y Noruega N

4. Luz do indicador de alerta de gelo:

Registros de temperaturas MÁX. Registros de temperaturas MÍN.

AVISO DE GELO

Indicador de bateria fraca

NOTA
