Merk	Oregon Scientific
Model	EW98
Producttype	Radiogestuurd alarmwekker met binnen-/buitenthermometer
Afmetingen (ontvanger)	81 x 38 x 137 mm
Afmetingen (sonde)	58 x 23 x 100 mm
Gewicht (ontvanger)	196 g
Gewicht (sonde)	52 g
Voeding (ontvanger)	2 AA-batterijen 1,5 V
Voeding (sonde)	2 AAA-batterijen 1,5 V
Frequentie sensorsignaal	433 MHz
Transmissiebereik	30 m (98 ft) binnenshuis zonder obstakels
Tijdontvangst	Radiogestuurd (DCF-77, compatibel EU/UK)
Tijdprojectie	Ja, met scherpstelling en 180° rotatie
Bereik binnenthermometer	-5°C tot 50°C (23°F tot 122°F)
Bereik buitenthermometer	-20°C tot 60°C (-4°F tot 140°F)
Vorstwaarschuwing	Tussen -2°C en 3°C (28°F tot 37°F) met knipperen
Min/max geheugen	24 uur (binnen- en buitentemperatuur)
Alarmfunctie	Met snooze van 8 minuten
Achtergrondverlichting	Aangeschakeld 5 seconden via knop
Keuze °C/°F	Via schakelaar
Sensorkanalen	3 (optionele sondes)
Aantal meegeleverde sondes	1 (model EW-99)
Onderhoud	Reinigen met zachte doek, vermijd water en schurende middelen
Recycling	Apparaat en batterijen recyclen volgens lokale regelgeving
Garantie	Raadpleeg de klantenservice van Oregon Scientific

Veelgestelde vragen - EW98 OREGON SCIENTIFIC

Hoe stel ik de handmatig de tijd in?

Druk op SET CLOCK in de normale modus. Gebruik +/CHANNEL of -/MIN.MAX. om de waarden aan te passen (12/24 u formaat, uren, tijdzone, jaar, datum). Druk op SET CLOCK om te bevestigen en te verlaten.

Hoe stel ik het alarm in?

Druk op SET ALARM om in de instelmodus te gaan. Gebruik +/CHANNEL en -/MIN.MAX. om de uren en minuten in te stellen. Druk op SET ALARM om op te slaan. Het alarm wordt automatisch geactiveerd.

Hoe schakel ik tussen °C en °F?

Schuif de schakelaar °C/°F op de ontvanger om te wisselen tussen Celsius en Fahrenheit.

Waarom wordt de buitentemperatuur niet weergegeven?

Controleer of de sonde is ingeschakeld (batterijen geplaatst, juist kanaal). Zorg ervoor dat de afstand niet meer dan 30 m is en dat er geen grote metalen obstakels het signaal verstoren. Druk op SENSOR om opnieuw te zoeken.

Hoe reset ik het apparaat?

Gebruik een dun voorwerp om op de RESET-knop in het batterijvak van de ontvanger of sonde te drukken. Alle instellingen worden teruggezet naar de standaardwaarden.

Wat betekent de vorstwaarschuwing?

Het vorsticoon knippert wanneer de buitentemperatuur (kanaal 1) tussen -2°C en 3°C (28°F tot 37°F) ligt. Dit wijst op een risico op vorst.

Hoe gebruik ik de projector?

Schuif de schakelaar PROJECTION ON/OFF om deze in te schakelen. Draai aan de FOCUS-knop voor scherpstelling. Druk op 180° FLIP om het beeld om te keren. Gebruik op een donkere ondergrond tussen 1 en 4 meter.

Hoe vervang ik de batterijen van de buitensonde?

Open het deksel van het batterijvak, verwijder de oude batterijen en plaats 2 nieuwe AAA-batterijen met de juiste polariteit. Druk na het vervangen op RESET.

Hoe pas ik de tijdzone aan?

In de modus voor het instellen van de tijd (druk op SET CLOCK), kunt u na het instellen van de tijd de tijdzone aanpassen van ±23 uur met de toetsen +/CHANNEL en -/MIN.MAX..

Hoe schakel ik het alarm uit?

In de normale modus drukt u eenmaal op ALARM ON/OFF om de alarmtijd weer te geven, en drukt u nogmaals om het alarm uit te schakelen. Het alarmpictogram verdwijnt van het scherm.

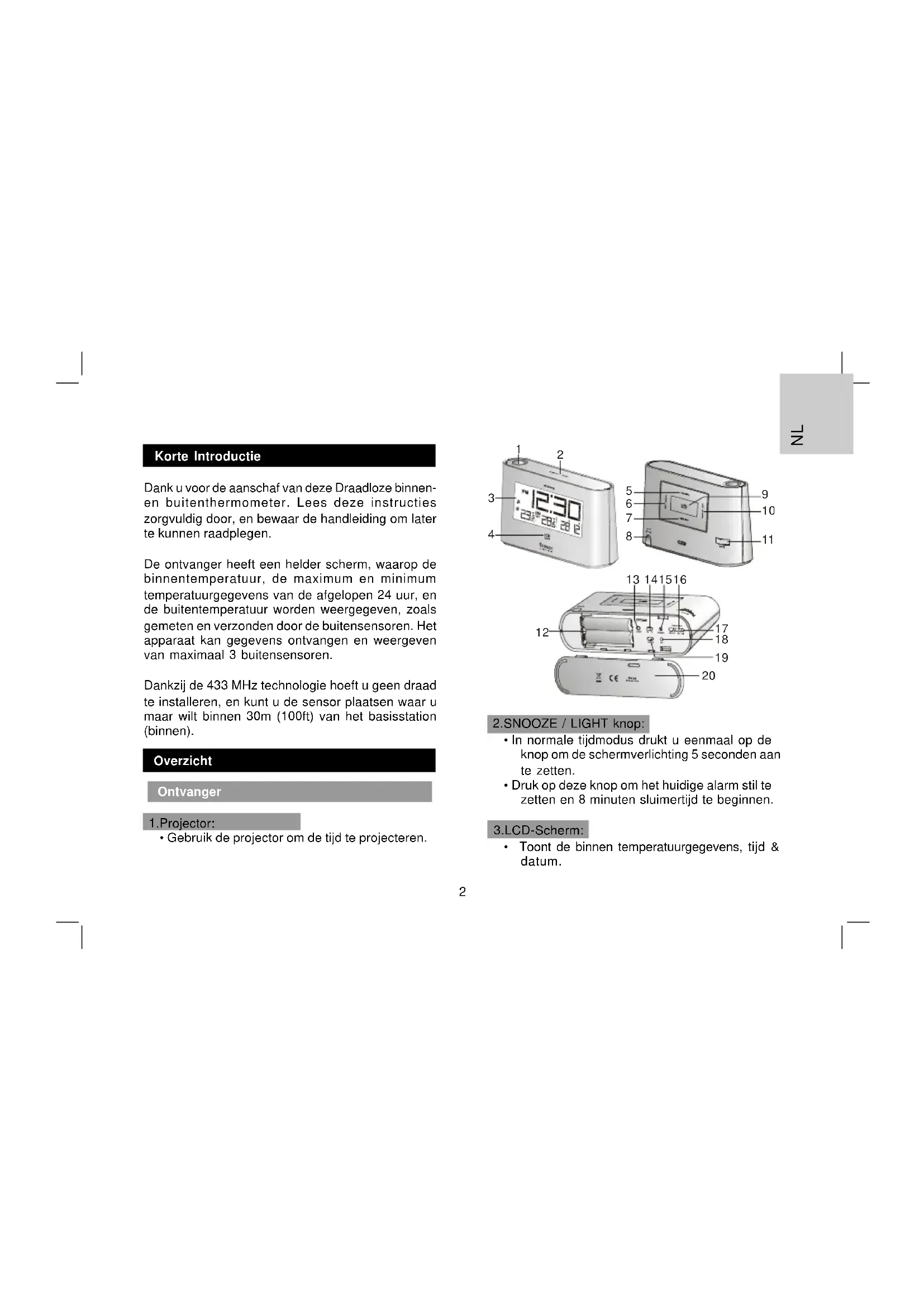

GEBRUIKSAANWIJZING EW98 OREGON SCIENTIFIC

Radiogestuurde Projectorwekker

Met Binnen-/Buitenthermometer en Vorstwaarschuwing

Model: EW98

HANDLEIDING

INHOUD

Korte Introductie ....2

Overzicht 2

Ontvanger 2

LCD-Scherm 4

Sensor 4

ONTVANGST VAN SENSORSIGNAAL ....5

BEDIENING VAN HET TEMPERATUURSTATION ....5

DE SENSOR BEDIENEN ....5

ONTVANGST VAN HET RADIOGESTUURDE

TIJDSIGNAAL 6

ONTVANGSTINDICATOR SIGNAAL 6

KLOK EN DATUM HANDMATIG INSTELLEN .....7

ALARMTIJD INSTELLEN 7

ALARMFUNCTIE GEBRUIKEN 8

OM HET ALARM UIT TE ZETTEN 8

DE PROJECTOR GEBRUIKEN ....8

Dank u voor de aanschaf van deze Draadloze binnen- en buitenthermometer. Lees deze instructies zorgvuldig door, en bewaar de handleiding om later te kunnen raadplegen.

De ontvanger heeft een helder scherm, waarop de binnentemperatuur, de maximum en minimum temperatuurgegevens van de afgelopen 24 uur, en de buitentemperatuur worden weergegeven, zoals gemeten en verzonden door de buitensensoren. Het apparaat kan gegevens ontvangen en weergeven van maximaal 3 buitensensoren.

Dankzij de 433 MHz technologie hoeft u geen draad te installeren, en kunt u de sensor plaatsen waar u maar wilt binnen 30m (100ft) van het basisstation (binnen).

Overzicht

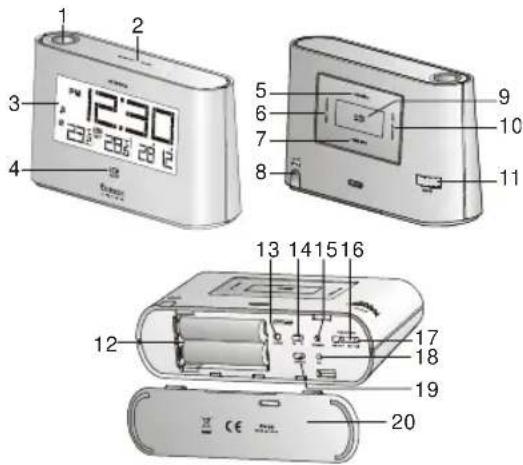

Ontvanger

1. Projector:

- Gebruik de projector om de tijd te projecteren.

1 2 3 12:30 28:28 28 12 4 5 6 7 8 9 10 11 13 14 15 16 12 17 18 19 20

2.SNOOZE / LIGHT knop:

• In normale tijdmodus drukt u eenmaal op de knop om de schermverlichting 5 seconden aan te zetten.
• Druk op deze knop om het huidige alarm stil te zetten en 8 minuten sluimertijd te beginnen.

3.LCD-Scherm:

- Toont de binnen temperatuurgegevens, tijd & datum.

4. Vorstwaarschuwingslicht:

- Knippert wanneer de buitentemperatuur zich bevindt tussen -2,0°C (28°F) en 3,0°C (37°F).

5.+/CHANNEL knop:

• Druk eenmaal op deze knop om te schakelen tussen kanaal 1, 2 en 3.
• Houd de knop 2 seconden ingedrukt om de kanalen automatisch te bekijken. Druk er nogmaals op om het automatisch bekijken te stoppen.
• In de tijdinstellingsmodus drukt u hierop om een instellingswaarde te verhogen.

6.SET CLOCK knop:

• In normale tijdmodus drukt u eenmaal op deze knop om de normale tijdinstellingsmodus te openen.
• In de normale tijdinstellingsmodes drukt u hierop om naar de volgende instelling te gaan. Houd ingedrukt om de instellingsmodus vanuit elke stap te verlaten.

7.-/MIN.MAX. knop:

- Druk op deze knop om de minimum en maximum temperatuurgegevens van de afgelopen 24 uur te tonen.

• Houd 3 seconden ingedrukt om de gegevens van minimum en maximumtemperatuur te wissen.
• In de tijdinstellingsmodes drukt u hierop om een instellingswaarde te verlagen.

8.DC-aansluiting:

- Sluit de adapter aan om de klok van stroom te voorzien.

• Druk eenmaal op deze knop om de schermverlichting aan te zetten, en de alarmtijd 5 seconden weer te geven.
• Druk nogmaals op de knop om het alarm aan/uit te zetten.

10. SET ALARM knop:

• Druk eenmaal op deze knop om de schermverlichting 5 seconden aan te zetten, en druk nogmaals om de alarminstellingsmodus te openen.
• In de alarminstellingsmodes drukt u hierop om naar de volgende instelling te gaan.

11.FOCUS draaiknop:

- Stel het geprojecteerde beeld scherp.

12. BATTERIJVAK:

- Plaats hier 2 AA batterijen.

13. RESET Knop:

• Druk om alle instellingen terug te zetten op de standaardwaarde.
• In het geval zich een fout voordoet, moet u het apparaat wellicht resetten.

14. °C/°F schakelaar:

- Schakel hiermee tussen Celsius en Fahrenheit.

15. SENSOR knop:

• Druk eenmaal in om een sensor te zoeken.
- Houd tijdens ontvangen 3 seconden ingedrukt om ontvangen te stoppen.

16. PROJECTION ON/OFF schakelaar

- Gebruik deze schakelaar om de projector aan/uit te zetten.

17. 180° FLIP knop:

- Gebruik deze knop om het geprojecteerde beeld 180° te draaien.

18. RCC knop:

- In normale tijdmodus drukt u eenmaal op de knop voor het ontvangen van het RC-testsignaal.

19. UK/EU schakelaar:

- Schuif naar het gewenste land, EU (Duitsland) en UK (Engeland).

20. BATTERIJKLEP

LCD-Scherm

1. Batterij-indicator
2. Ontvangstindicator Signaal
3. Binnentemperatuur
4. Kanaal
5. Sensorsignaal
6. Buitentemperatuur 3
7. °C en °F
8. alarmtijd & datum
9. Min en Max temperatuur
10. Tijd

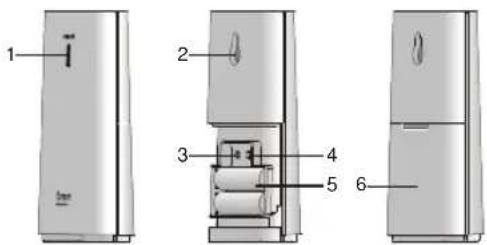

Sensor

1. Indicator LED:

- Knippert wanneer de sensor metingen verzend.

2. Muurbevestigingssteun:

- Om de sensor aan de muur te bevestigen.

1 2 3 4 5 6

3. RESET Knop:

- Druk hierop om de sensor opnieuw te starten, en alle instellingen terug te zetten op de standaardwaarde.

4. KANAAL schakelaar:

• Wijs kanaal 1, 2 of 3 toe aan de sensor.

5. BATTERIJVAK:

- Plaats hier 2 AAA batterijen.

6. BATTERIJKLEP

ONTVANGST VAN SENSORSIGNAAL

BEDIENING VAN HET TEMPERATUURSTATION

1. Verwijder de batterijklep, en plaats twee nieuwe

AAA formaat batterijen volgens de in het batterijvak aangegeven polariteit.

1. Druk op "RESET" om het basisstation opnieuw op te starten.
2. Schuif de "°C/°F" schakelaar om te kiezen tussen °C en °F.
3. Sluit het klepje van het batterijvak.
4. Druk op de "CHANNEL" toets om het gewenste kanaal te kiezen.

	Het apparaat zoekt de sensor(en)(het pictogram knippert)
	De sensor(en) zijn niet gevonden
	Sensor 1 is gevonden(het pictogram wordt weergegeven, maar knippert niet)
	De sensor(en) kon/konden niet gevonden worden nadat het apparaat 15 minuten gezocht heeft

NB

Wanneer een sensorsignaal is ontvangen, wordt het pictogram "weergegeven op het scherm.

DE SENSOR BEDIENEN

1. Verwijder het batterijklepje, en gebruik de

"CHANNEL" knop om het kanaal overeen te stemmen met de ontvanger.

1. Plaats 2 nieuwe AAA formaat batterijen volgens de in het batterijvak aangegeven polariteit.
2. Druk op "RESET" om de sensor opnieuw op te starten.
3. Sluit het klepje van het batterijvak.

Tip: het zendbereik kan variëren, afhankelijk van allerlei factoren. U kunt het best verschillende plekken uitproberen om de beste voor uw sensor te vinden. Gewone alkalinebatterijen bevatten een behoorlijke hoeveelheid water. Hierdoor zullen ze bevriezen bij lage temperaturen van onder de -12°C (10°F). Niet oplaadbare Lithium batterijen bevriezen bij een veel lagere temperatuur van onder de -30°C (-22°F).

Het bereik van draadloze apparatuur kan worden beïnvloed door een aantal factoren, zoals extreem lage temperaturen. Extreme kou kan tijdelijk zorgen voor een verminderd effectief bereik tussen de sensor en het basisstation. Als het apparaat niet meer functioneert door lage temperaturen, zal een stijging van de temperatuur tot binnen de normale grenzen dit probleem verhelpen (het apparaat zal geen blijvende schade oplopen door de lagere temperatuur).

ONTVANGST VAN HET RADIOGESTUURDE TIJDSIGNAAL

De tijd en datum zijn radiogestuurd. De huidige tijd en datum worden automatisch gesynchroniseerd met het tijdsignaal dat verzonden wordt vanuit Duitsland/Engeland.

Bij het eerste gebruik (nadat u de batterijen heeft geplaatst, of op de "RESET" knop heeft gedrukt), begint de klok het tijdsignaal te ontvangen, en de ontvangstindicator knippert gedurende 5 minuten.

ONTVANGSTINDICATOR SIGNAAL

Het knipperende golfsegment betekent dat het tijdsignaal ontvangen wordt. De signaalsterkte wordt verdeeld in 3 types:

NB

1. Het apparaat gaat elke dag automatisch op zoek naar het tijdsignaal om 2:00 (en om 3:00 of 4:00 als het signaal niet gevonden wordt om 2:00), 8:00, 14:00 en 20:00.

2. Plaats het apparaat altijd uit de buurt van interferentiebronnen als uw tv, computer, etc.

3. Plaats het apparaat niet op of naast metalen voorwerpen.

4. Het is niet raadzaam het apparaat te gebruiken in gesloten omgevingen als vliegveld, kelder, flatgebouw, of fabriek.
5. Begin signaalontvangst niet in bewegende voertuigen.

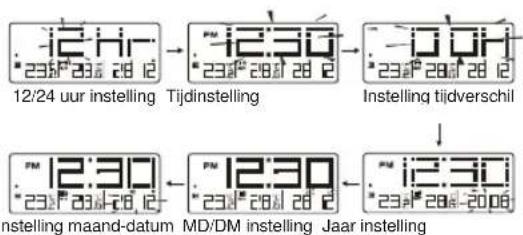

KLOK EN DATUM HANDMATIG INSTELLEN

Als u buiten bereik bent van het radiogestuurde signaal, of als de ontvangst niet goed is, kunt u de tijd en datum handmatig instellen. Zodra u weer binnen bereik bent van het signaal, worden tijd en datum automatisch gesynchroniseerd.

1. In normale tijdmodus drukt u eenmaal op de "SET CLOCK" knop om de tijdinstellingsmodus te openen.
2. Druk op "+/CHANNEL" of "-/MIN.MAX." om de instelling te wijzigen.
3. Druk op "SET CLOCK" om te bevestigen. De volgorde van instellingen is: 12/24 uur formaat, tijd, +/-23 uur tijdverschil, jaar, dag/maand formaat, datum.
4. Druk op "SET CLOCK" om op te slaan en de instellingsmodus te verlaten.

NB

1. Tijdens het instellen houdt u "+/CHANNEL" of "-MIN.MAX." ingedrukt om de instellingen sneller te wijzigen.
2. Door middel van de "+/-23 uur tijdsverschil" instelling, wordt de precieze tijd van een ander gebied weergegeven.

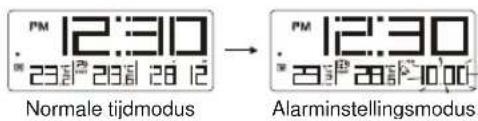

ALARMTIJD INSTELLEN

1. In normale tijdmodus drukt u eenmaal op de "SET ALARM" knop om de alarminstellingsmodus te openen.
2. Druk op "+/CHANNEL" of "-/MIN.MAX." om de uren/minuten in te stellen.
3. Druk op "SET ALARM" om op te slaan en de instellingsmodus te verlaten. " 🔒 geeft aan dat het alarm AAN is.

PM 12:30 23:23:28:12 Normale tijdmodus → Alarminstellingsmodus PM 12:30 23:23:28:1000

NB

1. Het alarm wordt automatisch aangezet wanneer u de alarmtijd instelt.
2. Tijdens het instellen van het alarm houdt u "+/CHANNEL" of "-/MIN.MAX." ingedrukt om de instellingen sneller te wijzigen.

ALARMFUNCTIE GEBRUIKEN

1. Stel de alarmtijd in zoals weergegeven in de sectie hierboven.
2. In normale tijdmodus drukt u eenmaal op de "ALARM ON/OFF" knop om de huidige alarmtijd weer te geven.
3. Druk nogmaals op de knop om het alarm AAN/UIT te zetten.

OM HET ALARM UIT TE ZETTEN

1. Druk op "SNOOZE/LIGHT" om het alarm 8 minuten uit te zetten. " ☐" zal nu knipperen.
2. Druk op een willekeurige knop om het alarm

helemaal uit te zetten, waarna het pas na 24 uur weer zal afgaan.

1. Als binnen 120 seconden geen toets wordt ingedrukt, zal het alarm uitgaan en pas weer geactiveerd worden na 24 uur.

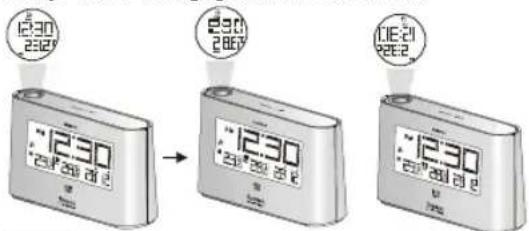

DE PROJECTOR GEBRUIKEN

Schuif de "PROJECTION ON/OFF" schakelaar om de projector aan/uit te zetten, en op een donkere ondergrond binnen 1 tot 4 meter te projecteren, zodat de tijd wordt weergegeven als hieronder:

12:30 2:27 12:30 2:27 12:30 2:27 12:30 2:27 12:30 2:27

NB

1. Schuif "PROJECTION ON/OFF" om de projectiefunctie aan te zetten.

2. Druk op "SNOOZE/LIGHT" om de projector 5 seconden aan te zetten.

3. Wanneer u de adapter gebruikt, zal de projector altijd aan staan.

4. Als het alarm aan staat, zal het alarmpictogram "look geprojecteerd worden.
5. Gebruik de "180 FLIP" knop om het geprojecteerde beeld 180° te draaien.
6. Draai aan de "FOCUS" knop om het geprojecteerde beeld scherp te stellen.

In normale modus drukt u eenmaal op de "CHANNEL" of "MIN./MAX." knop om de schermverlichting 5 seconden aan te zetten.

SCHAKELEN TUSSEN TEMPERATUUREENHEDEN °C EN °F

Schuif de “ ^9 C/ ^9 F” schakelaar om te kiezen tussen Celsius en Fahrenheit.

DE MIN. & MAX. TEMPERATUURGEGEVENS BEKIJKEN

1. In normale modus drukt u tweemaal op de "MIN./MAX." knop om de minimum binnen en buiten temperatuurgegevens van de afgelopen 24 uur te bekijken.

2. Druk driemaal om de maximum temperatuurgegevens te tonen.

3. Druk nogmaals om te sluiten.

MAX. Temperatuurgegevens

MIN. Temperatuurgegevens

NB

Houd 3 seconden ingedrukt om de gegevens van minimum en maximumtemperatuur te wissen.

VORSTWAARSCHUWING

Als de sensor op kanaal 1 tussen de 3°C tot -2°C (37°F tot 28°F) komt, zal de indicator-LED gaan knipperen, en hij zal weer stoppen wanneer de temperatuur weer buiten deze zone gaat.

BATTERIJEN VERVANGEN

Als naast de buitentemperatuur het batterij-indicatorpictogram "wordt weergegeven, betekent dit dat de batterijen van de sensor leeg raken, en dat u onmiddellijk 2 nieuwe AAA batterijen moet plaatsen.

Als naast de binnentemperatuur het batterij-indicatorpictogram "☐" wordt weergegeven,

betekent dit dat u 2 nieuwe AAA batterijen in het basisstation moet plaatsen.

NB

Let op! Lege batterijen moeten op een ecologische en veilige manier verwerkt worden, dus gooi ze niet bij het huisvuil.

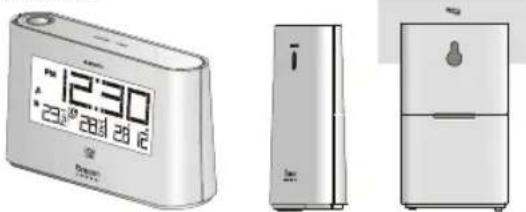

PLAATSING VAN HET BASISSTATION EN DE SENSOR

Hang de sensor met de daarvoor bedoelde inkeping aan een schroef aan de muur, of plaats hem simpelweg op uw bureau.

U kunt het basisstation bijvoorbeeld op een tafel plaatsen.

Dit product is ontworpen om u vele jaren plezier te geven, mits goed behandeld. Hier volgen een aantal onderhoudstips:

• Dek de ventilatiegaten nooit af. Let op dat in de buurt liggende objecten, zoals kranten, tafelkleed, gordijnen enz. niet per ongeluk de ventilatiegaten kunnen afdekken.
• Stel het apparaat niet bloot aan extreme klappen, schokken, stof, temperatuur of vochtigheid. Dit kan leiden tot fouten, verkorting van de levensduur, schade aan de batterijen en vervormde onderdelen.
• Als u dit product op een houten oppervlak plaatst met bepaalde afwerking zoals blanke lak, kan deze afwerking beschadigen. Raadpleeg de zorgvoorschriften van uw meubel voor aanwijzingen over welk soort voorwerpen veilig op het houten oppervlak geplaatst kunnen worden. Oregon Scientiûc is niet verantwoordelijk voor enigerlei schade aan houten oppervlakken door contact met dit product.

• Dompel het product nooit onder in water. Als u water over het apparaat morst, droog het dan onmiddellijk af met een zachte stofvrije doek.

• Reinig het apparaat niet met krassende of bijtende materialen. Dit kan de plastic onderdelen en de elektronische circuits van het apparaat beschadigen.

• Laat de interne componenten met rust. Doet u dit niet dan zal de garantie vervallen en kan onnodige schade ontstaan. Het apparaat bevat geen door de gebruiker te repareren onderdelen.
• Gebruik alleen nieuwe batterijen zoals aangegeven in deze handleiding. Gebruik nooit oude en nieuwe batterijen door elkaar, want oude batterijen kunnen dan lekken.
• Wegens drukbeperkingen kan het in deze handleiding weergegeven scherm afwijken van het daadwerkelijke scherm.
• De in houd van deze handleiding mag niet worden vermenigvuldigd zonder toestemming van de fabrikant.
• Gooi dit product niet weg bij het huishoudelijk afval, maar lever het in bij een KCA depot.

NB

De technische speciûcaties van dit product en de inhoud van de handleiding zijn zonder voorafgaande waarschuwing aan veranderingen onderhevig.

SPECIFICATIES

TYPE	BESCHRIJVING
HET WEERSTATION
L x B x H	81 x 38 x 137 mm(3.19 x 1.5 x 5.39 in)
Gewicht	196g
Signaalfrequentie	433 MHz
Binnentemperatuurbereik	-5°C to 50°C (23 )
Temperatuurresolutie	0.1°C (0.2 ) °F
Ice alert temperature range	3°C to -2°C(37 ) °F to 28°F
Stroom	2 x AA 1.5V

SENSOR (EW-99)

L x B x H	58 x 23 x 100 mm(2.28 x 0.9 x 3.94 in)
Gewicht	52g
Signaalfrequentie	433 MHz
Kanalen	3
Zendbereik	30 m (98 ft) unobstructed
Binnentemperatuurbereik	-20°C to 60°C (-4°F to 140°F)
Stroom	2 x AAA 1.5V

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientiuc.com) om meer te weten over uw nieuwe product en andere Oregon Scientiuc producten zoals digitale fototoestellen, gezondheids- en ûtnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

EU CONFORMITEITS VERKLARING

Bij deze verklaart Oregon Scientiūc dat deze Draadloze Binnen- en Buitenthermometer (Model EW98) voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijn 1999/5/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientiūc klanten service.

LANDEN DIE ZIJN ONDERWORPEN AAN RTT&E

Alle EEG-landen, Zwitserland CH

en Noorwegen N
