EW98 - Campanello d'allarme OREGON SCIENTIFIC - Manuale utente e istruzioni gratuiti

Marca	Oregon Scientific
Modello	EW98
Tipo di prodotto	Sveglia radio-controllata con termometro interno/esterno
Dimensioni (ricevitore)	81 x 38 x 137 mm
Dimensioni (sonda)	58 x 23 x 100 mm
Peso (ricevitore)	196 g
Peso (sonda)	52 g
Alimentazione (ricevitore)	2 batterie AA 1,5 V
Alimentazione (sonda)	2 batterie AAA 1,5 V
Frequenza segnale sonda	433 MHz
Portata di trasmissione	30 m (98 ft) in interni senza ostacoli
Ricezione oraria	Radio-controllata (DCF-77, compatibile EU/UK)
Proiezione dell'ora	Sì, con messa a fuoco e rotazione 180°
Intervallo termometro interno	-5°C a 50°C (23°F a 122°F)
Intervallo termometro esterno	-20°C a 60°C (-4°F a 140°F)
Allerta gelo	Tra -2°C e 3°C (28°F a 37°F) con lampeggio
Memoria min/max	24 ore (temperatura interna ed esterna)
Funzione sveglia	Con snooze di 8 minuti
Retroilluminazione	Attivata 5 secondi su tasto
Selezione °C/°F	Interruttore
Canali sonda	3 (sonde opzionali)
Numero di sonde incluse	1 (modello EW-99)
Manutenzione	Pulizia con panno morbido, evitare acqua e prodotti abrasivi
Riciclaggio	Apparecchio e batterie da riciclare secondo le normative locali
Garanzia	Consultare il servizio clienti Oregon Scientific

Domande frequenti - EW98 OREGON SCIENTIFIC

Come impostare l'ora manualmente?

Premere SET CLOCK in modalità normale. Utilizzare +/CHANNEL o -/MIN.MAX. per regolare i valori (formato 12/24 h, ore, fuso orario, anno, data). Premere SET CLOCK per confermare e uscire.

Come impostare la sveglia?

Premere SET ALARM per entrare in modalità regolazione. Utilizzare +/CHANNEL e -/MIN.MAX. per impostare ore e minuti. Premere SET ALARM per salvare. La sveglia si attiva automaticamente.

Come passare da °C a °F?

Far scorrere l'interruttore °C/°F situato sul ricevitore per alternare tra le unità Celsius e Fahrenheit.

Perché la temperatura esterna non viene visualizzata?

Verificare che la sonda sia accesa (batterie inserite, canale corrispondente). Assicurarsi che la distanza non superi i 30 m e che nessun ostacolo metallico importante disturbi il segnale. Premere SENSOR per riavviare la ricerca.

Come resettare il dispositivo?

Utilizzare un oggetto sottile per premere il pulsante RESET situato nel vano batterie del ricevitore o della sonda. Tutte le impostazioni torneranno ai valori predefiniti.

Cosa significa l'allerta gelo?

L'icona di gelo lampeggia quando la temperatura esterna (canale 1) è compresa tra -2°C e 3°C (28°F a 37°F). Indica un rischio di gelo.

Come utilizzare il proiettore?

Far scorrere l'interruttore PROJECTION ON/OFF per attivarlo. Ruotare la rotella FOCUS per la messa a fuoco. Premere 180° FLIP per invertire l'immagine. Utilizzare su uno sfondo scuro tra 1 e 4 metri.

Come sostituire le batterie della sonda esterna?

Aprire il coperchio del vano batterie, rimuovere le vecchie batterie e inserire 2 batterie AAA nuove rispettando le polarità. Premere RESET dopo la sostituzione.

Come regolare il fuso orario?

In modalità di regolazione dell'ora (premere SET CLOCK), dopo aver impostato l'ora, è possibile regolare il fuso orario di ±23 ore con i tasti +/CHANNEL e -/MIN.MAX..

Come disattivare la sveglia?

In modalità normale, premere ALARM ON/OFF una volta per visualizzare l'ora della sveglia, quindi premere di nuovo per disattivare la sveglia. L'icona della sveglia scompare dallo schermo.

MANUALE UTENTE EW98 OREGON SCIENTIFIC

Orologio radiocontrollato con proiettore e sveglia

Termometro senza fili interno/esterno con allarme ghiaccio

Modello: EW98

MANUALE PER L'UTENTE

INDICE

Breve introduzione ......2

Panoramica 2

Ricevitore 2

Display LCD 4

Sensore 4

RICEZIONE DEL SEGNALE DEL SENSORE ....5

FUNZIONAMENTO DELLA STAZIONE

METEOROLOGICA 5

RICEZIONE DEL SEGNALE ORARIO

RADIOCONTROLLATO....6

INDICATORE DELLA RICEZIONE DEL SEGNALE ....6

IMPOSTAZIONE MANUALE DI ORA E DATA .....7

IMPOSTAZIONE DELL'ORA DELLA SVEGLIA .....7

UTILIZZO DELLA SVEGLIA ....8

SILENZIAMENTO DELLA SVEGLIA ....8

USO DEL PROIETTORE 8

UTILIZZO DELLA FUNZIONE DI

RETROILLUMINAZIONE .....9

ALTERNANZA TRA LE UNITÀ DI MISURADELLATEMPERATURA °C e °F .....9

VISUALIZZAZIONE DELLE RILEVAZIONI DI

MINIME E MASSIME DELLA TEMPERATURA .....9

ALLARME GHIACCIO 9

SOSTITUZIONE DELLE BATTERIE .....9

POSIZIONAMENTO DELL'UNITÀ PRINCIPALE E

DEL SENSORE ....10

PRECAUZIONI 10

DATI TECNICI ......11

INFORMAZIONI SU OREGON SCIENTIFIC .....12

DICHIARAZIONE DI CONFORMITA' UE .....12

Breve introduzione

Grazie per aver acquistato questo Termometro interno ed esterno senza fili. Leggere attentamente queste istruzioni e conservare il manuale per riferimento futuro.

L'unità ricevente permette la chiara visualizzazione di temperatura interna, rilevazione delle massime e delle minime delle ultime 24 ore e della temperatura esterna rilevata e trasmessa dai sensori remoti. È in grado di ricevere e visualizzare le rilevazioni di un numero massimo di 3 sensori remoti.

La tecnologia 433 MHz consente di non installare cavi e di posizionare i sensori in qualsiasi punto entro 30 m dall'unità (interna) principale.

Panoramica

Ricevitore

1. Projector:

4. Indicatore dell'allarme ghiaccio:

- Lampeggia quando la temperatura esterna oscilla tra i -2.0°C e i 3.0°C.

5. Tasto +/CHANNEL:

• Premerlo una volta per alternare il canale 1, 2 e 3.
• Tenere premuto per 2 secondi per visualizzare automaticamente i canali. Premere nuovamente per abbandonare la modalità di visualizzazione automatica.
• In modalità impostazione dell'ora, premerlo per aumentare i valori dell'impostazione.

6.Tasto SET CLOCK:

• In modalità normale, premerlo una volta per accedere alla modalità di impostazione normale dell'ora.
• In modalità impostazione normale dell'ora, premere per scorrere le voci delle impostazioni. Tenere premuto per abbandonare la modalità di impostazione in qualsiasi momento.

7.Tasto -/MIN./MAX.:

• Premerlo una volta per visualizzare le rilevazioni massime e minime della temperatura delle ultime 24 ore.
• Tenerlo premuto per 3 secondi per eliminare le rilevazioni massime e minime.
• In modalità impostazione dell'ora, premere per diminuire i valori dell'impostazione.

8.DC jack:

• Premerlo una volta per attivare la retroilluminazione e visualizzare l'ora della sveglia per 5 secondi.
• Premere nuovamente per attivare / disattivare la sveglia.

• Premerlo una volta per attivare la retroilluminazione per 5 secondi e ripremerlo per accedere alla modalità di impostazione dell'ora della sveglia.
• In modalità di impostazione dell'ora della sveglia, premere per accedere alle voci di impostazione.

11.FOCUS turning knob:

- Premerlo una volta per avviare la ricerca di un sensore.

- Durante la ricezione, tenerlo premuto per 3 secondi per interrompere la ricezione.

16.PROJECTION ON/OFF slide switch:

1. Low battery indicator

2. Signal reception indicator

3. Indoor temperature

4. Canale

5. Segnale del sensore

6. Temperatura esterna

7. °C e °F

8. Impostazione dell'ora & data

9. Temperatura minima e massima

10. Ora

PM 12:38 1 2 3 4 5 6 7 8 9 10

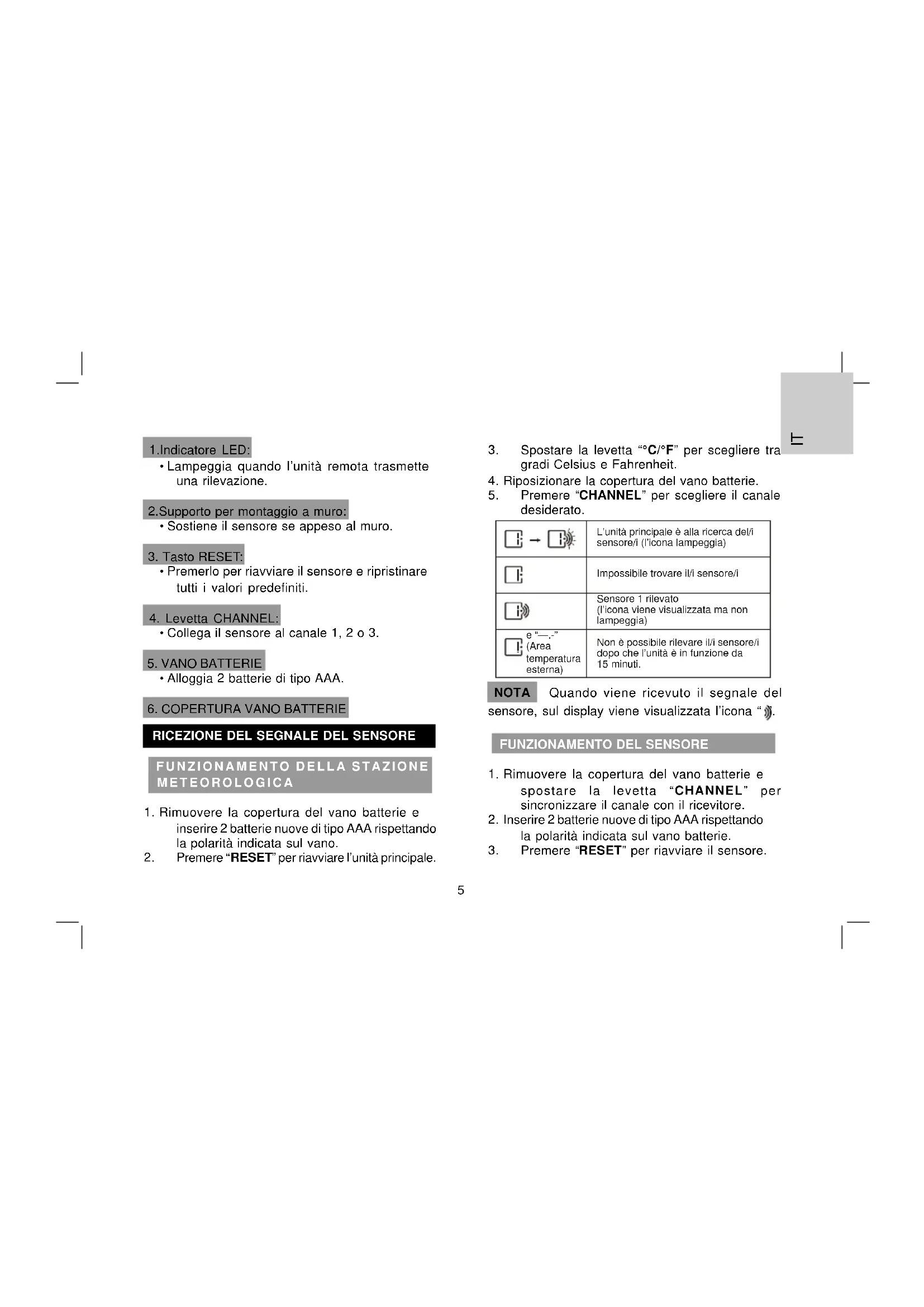

Sensore

1 2 3 4 5 6

1. Indicatore LED:

- Lampeggia quando l'unità remota trasmette una rilevazione.

1. Supporto per montaggio a muro:

- Sostiene il sensore se appeso al muro.

1. Tasto RESET:

- Premerlo per riavviare il sensore e ripristinare tutti i valori predefiniti.

1. Levetta CHANNEL:

• Collega il sensore al canale 1, 2 o 3.

1. VANO BATTERIE

- Alloggia 2 batterie di tipo AAA.

1. COPERTURA VANO BATTERIE

RICEZIONE DEL SEGNALE DEL SENSORE

FUNZIONAMENTO DELLA STAZIONE METEOROLOGICA

1. Rimuovere la copertura del vano batterie e inserire 2 batterie nuove di tipo AAA rispettando la polarità indicata sul vano.

2. Premere "RESET" per riavviare l'unità principale.

3. Spostare la levetta "°C/°F" per scegliere tra gradi Celsius e Fahrenheit.

4. Riposizionare la copertura del vano batterie.

5. Premere "CHANNEL" per scegliere il canale desiderato.

	L'unità principale è alla ricerca del/i sensore/i (l'icona lampeggia)
	Impossibile trovare il/i sensore/i
	Sensore 1 rilevato (l'icona viene visualizzata ma non lampeggia)
e “—.-” (Area temperatura esterna)	Non è possibile rilevare il/i sensore/i dopo che l'unità è in funzione da 15 minuti.

NOTA Quando viene ricevuto il segnale del sensore, sul display viene visualizzata l'icona “ ”.

1. Rimuovere la copertura del vano batterie e spostare la levetta "CHANNEL" per sincronizzare il canale con il ricevitore.

2. Inserire 2 batterie nuove di tipo AAA rispettando la polarità indicata sul vano batterie.

3. Premere "RESET" per riavviare il sensore.

上

1. Riposizionare la copertura del vano batterie. Suggerimento Il campo di trasmissione può variare in base a molti fattori. È possibile dover provare diverse posizioni prima di ottenere i risultati migliori.

Le batterie alcaline standard contengono un'alta percentuale d'acqua, per questo motivo gelano alle basse temperature, a circa -12°C (10°F). Le batterie monouso al litio hanno invece una soglia molto inferiore, e gelano approssimativamente sotto i -30 C.

Quando si è in modalità senza fili, sul campo influiscono diversi fattori, tra cui le temperature particolarmente rigide. Il freddo intenso può ridurre temporaneamente il campo d'azione tra il sensore e la stazione base. Se le prestazioni dell'unità sono scarse a causa delle basse temperature, l'unità ricomincerà a funzionare correttamente a mano a mano che la temperatura aumenta fino a rientrare nella norma (quindi l'unità non subirà alcun danno permanente a causa delle basse temperature).

RICEZIONE DEL SEGNALE ORARIO RADIOCONTROLLATO

Ora e data sono radiocontrollate. L'ora e la data correnti si sincronizzano automaticamente con il segnale orario trasmesso da Germania/Inghilterra.

Al primo utilizzo (dopo l'inserimento delle batterie o dopo aver premuto il tasto "RESET"), l'orologio comincerà a ricevere i segnali orari e l'indicatore della ricezione del segnale lampeggerà per 5 minuti.

INDICATORE DELLA RICEZIONE DEL SEGNALE

Il segmento delle onde che lampeggia indica che vengono ricevuti i segnali orari. La qualità del segnale può essere classificata in tre livelli:

Nessun segnale

Segnale debole

Segnale ottimo

NOTA

1. L'unità avvia automaticamente la ricerca del segnale orario ogni giorno alle 2:00 (se il segnale non viene ricevuto alle 2:00, anche alle 3:00 o alle 4:00), alle 8:00, alle 14:00 e alle 20:00.
2. Collocare sempre l'unità lontano da fonti di interferenze come televisori, computer etc.
3. Evitare di collocare l'unità sopra o vicino a piastre metalliche.
4. Non è consigliato l'uso in aree chiuse come aeroporti, cantine, grattacieli o fabbriche.
5. Non dare inizio alla ricezione su un mezzo in movimento, come un'automobile o un treno.

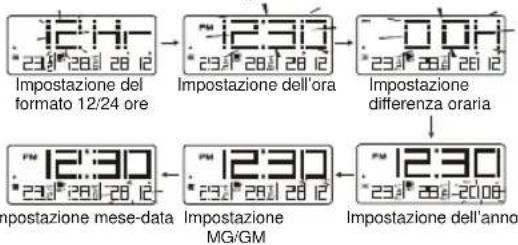

IMPOSTAZIONE MANUALE DI ORA E DATA

Se ci si trova fuori dal raggio d'azione del sensore dell'orologio radiocontrollato o se la ricezione non è raggiungibile, ora e data possono essere impostate manualmente. Non appena il segnale del sensore viene nuovamente ricevuto, l'orologio sincronizza automaticamente ora e data esatte.

1. In modalità normale, premere una volta "SET CLOCK" per accedere alla modalità di impostazione dell'ora.
2. Premere "+/CHANNEL" o "-/MIN.MAX." per modificare le impostazioni.
3. Premere "SET CLOCK" per confermare. L'ordine delle impostazioni è: formato ora 12-24, ora, differenza oraria +/- 23, anno, formato giorno/mese, data.
4. Premere "SET CLOCK" per salvare e uscire dalla modalità di impostazione.

NOTA

1. Durante l'impostazione, tenere premuto "+/CHANNEL" o "-/MIN.MAX." per velocizzare la modifica delle impostazioni.
2. Attraverso l'impostazione "differenza oraria +/- 23" viene visualizzata l'ora esatta di un'altra zona.

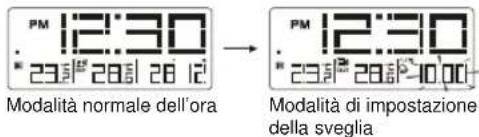

IMPOSTAZIONE DELL'ORA DELLA SVEGLIA

1. In modalità normale, premere una volta "SET ALARM" per accedere alla modalità di impostazione dell'ora.
2. Premere “+/CHANNEL” o “-/MIN.MAX.” per impostare ora/minuti.
3. Premere "SET ALARM" per salvare e uscire dalla modalità di impostazione. Il simbolo "indica che la sveglia è attiva.

PM 12:30 23.51 28.51 28 12 Modalità normale dell'ora PM 12:30 23.51 28.51 10.00 Modalità di impostazione della sveglia

NOTA

1. La sveglia si attiva automaticamente quando si imposta l'ora della sveglia.
2. Durante l'impostazione dell'ora della sveglia,

tenere premuto "+/CHANNEL" o "-/MIN.MAX." per velocizzare la modifica delle impostazioni.

UTILIZZO DELLA SVEGLIA

1. Impostare l'ora della sveglia come spiegato in precedenza.
2. In modalità normale dell'ora, premere una volta "ALARM ON/OFF" per visualizzare l'ora corrente della sveglia.
3. Premere nuovamente per attivare / disattivare la sveglia.

SILENZIAMENTO DELLA SVEGLIA

1. Premere "SNOOZE/LIGHT" per silenziare la sveglia per 8 minuti. Il simbolo "comincerà a lampeggiare.
2. Premere qualsiasi altro tasto per spegnere la sveglia e per attivarla nuovamente dopo 24 ore.
3. Se non viene premuto nessun tasto entro 120 secondi, la sveglia si spegnerà e si riattiverà dopo 24 ore.

USO DEL PROIETTORE

Spostare "PROJECTION ON/OFF" per attivare/ disattivare il proiettore e proiettare su uno sfondo scuro entro 1-4 metri in modo che l'ora venga visualizzata come qui sotto:

12:30 2:30 12:30 2:30 12:30 2:30 12:30 2:30

NOTA

1. Spostare "PROJECTION ON/OFF" per attivare la funzione di proiezione.
2. Premere "SNOOZE/LIGHT" per attivare il proiettore per 5 secondi.
3. Quando si usa l'alimentatore DC, il proiettore rimane attivo continuamente.
4. Se la sveglia è attiva, verrà proiettata anche l'icona della sveglia “☐”.
5. Premere "180 FLIP" per ruotare l'immagine proiettata di 180°.
6. Ruotare la manopola "FOCUS" per mettere a fuoco l'immagine proiettata.

UTILIZZO DELLA FUNZIONE DI RETROILLUMINAZIONE

In modalità normale, premere una volta "CHANNEL" o "MIN./MAX." per attivare la retroilluminazione per 5 secondi.

ALTERNANZA TRA LE UNITÀ DI MISURA DELLA TEMPERATURA °C e °F

Spostare la levetta “ ^9 C/ ^9 F” per scegliere tra gradi Celsius e Fahrenheit.

VISUALIZZAZIONE DELLE RILEVAZIONI DI MINIME E MASSIME DELLA TEMPERATURA

1. In modalità normale, premere due volte "MIN./MAX." per visualizzare le rilevazioni minime della temperatura delle ultime 24 ore.
2. Premere tre volte per visualizzare le rilevazioni massime.
3. Premere nuovamente per uscire.

Rilevazioni MAX. della temperatura

Rilevazioni MIN. Della temperatura

NOTA

Tenere premuto per 3 secondi per eliminare le rilevazioni massime e minime.

ALLARME GHIACCIO

Se la temperatura rilevata dal sensore posizionato sul canale 1 scende tra i 3°C e i -2 °C, l'indicatore LED lampeggia e smetterà di lampeggiare quando la temperatura sarà uscita da questa fascia.

SOSTITUZIONE DELLE BATTERIE

Se l'indicatore di batteria in esaurimento visualizza l'icona "accanto alla temperatura esterna, significa che l'alimentazione del sensore non è sufficiente e che è necessario sostituire le batterie con 2 batterie di tipo AAA.

Se invece l'indicatore di batteria in esaurimento visualizza l'icona "accanto alla temperatura interna, significa che è necessario sostituire le batterie dell'unità principale con 2 batterie nuove di tipo AAA.

Indicatore di batteria in esaurimento

上

NOTA

Attenzione! Smaltire l'unità o le batterie usate in modo rispettoso dell'ambiente.

POSIZIONAMENTO DELL'UNITÀ PRINCIPALE E DEL SENSORE

Per il sensore, inserire la vite sulla parete e appendere il sensore utilizzando il foro sul retro, oppure appoggiarlo su un tavolo.

Per l'unità principale, posizionarla su un tavolo.

12:30 29:30 28:16 28:16

PRECAUZIONI

L'unità è stata progettata per fornire un servizio soddisfacente per diversi anni, purché manipolata con attenzione. Di seguito sono riportate alcune importanti precauzioni:

• Non otturare i fori di aerazione. Assicurarsi che eventuali oggetti come giornali, tovaglie, tende, etc. non coprano accidentalmente i fori di aerazione.
• Non sottoporre l'unità a sforzi, scosse, polvere, temperature o umidità eccessivi, che potrebbero provocare malfuzionamenti, ridurre la durata dei componenti elettronici, danneggiare le batterie e deformare le parti.
• Non manomettere i componenti interni dell'unità. Ciò potrebbe invalidare la garanzia e causare danni superúui. L'unità non contiene parti riparabili dall'utente.--
• La collocazione di questo prodotto su superùci delicate (ad esempio legno) con particolari tipi di riùniture, ad esempio vernice trasparente, può danneggiare le riùniture. Oregon Scientiùc non è responsabile dei danni alle superùci provocati dal contatto con questo prodotto.
  • Non immergere l'unità nell'acqua. Se si sparge

del liquido sull'unità, asciugarla immediatamente con un panno asciutto privo di lanugine.

- Non pulire l'unità con sostanze abrasive o corrosive che potrebbero grafùare le parti di plastica e corrodere il circuito elettrico.

- Utilizzare solo batterie nuove, come speciùcato nel manuale di istruzioni. Non mescolare batterie vecchie e nuove, poiché dalle batterie vecchie possono fuoriuscire liquidi.

- A causa delle limitazione della stampa, le illustrazioni riportate in questo manuale possono differire dalle visualizzazione reali.

- Non è consentito riprodurre il contenuto di questo manuale senza il permesso del produttore.

- Non smaltire questo prodotto come riùuto urbano comune. Ma è necessario smaltirlo e conferirlo separatamente come riùuto differenziato.

NOTA

Le speciùche tecniche di questo prodotto e il contenuto del manuale sono soggetti a modiùche senza preavviso

DATI TECNICI

TIPO	DESCRIZIONE
UNITÀ PRINCIPALE
B x P x A	81 x 38 x 137 mm(3.19 x 1.5 x 5.39 in)
Peso 196g
Frequenza segnale	433 MHz
Campo di misurazionetemp. Interna	-5°C to 50°C (23 )
Risoluzione temp.	0.1°C (0.2 ) °F
Ice alerttemperature range	3°C to -2°C(37 ) °F to 28°F
Alimentazione	2 x AA 1.5V

UNITÀ REMOTA (EW-99)

B x P x A	58 x 23 x 100 mm(2.28 x 0.9 x 3.94 in)
Peso	52g
Frequenza segnale	433 MHz
Canali	3
Campo di trasmissione ostruzioni	30 m (98 ft) unobstructed
Campo di misurazione temp. Interna	-20°C to 60°C (-4°F to 140°F)
Alimentazione	2 x AAA 1.5V

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific, come le fotocamere digitali, i lettori MP3, i computer didattici per ragazzi, gli orologi con proiezione dell'ora, le stazioni barometriche, gli orologi da polso multifunzione, gli strumenti per la cura della persona ed il utness, ed altro ancora, visita il nostro sito internet www.oregonscientiuc.it

Puoi trovare anche le informazioni necessarie per contattare il nostro servizio clienti, le risposte ad alcune domande più frequenti (FAQ) o i software da scaricare gratuitamente.

Sul nostro sito internet potrai trovare tutte le informazioni di cui hai bisogno, ma se desideri contattare direttamente il nostro Servizio

Consumatori puoi visitare il sito www.oregonscientiùc.it oppure chiamare al numero 199112277. Per ricerche di tipo internazionale puoi visitare invece il sito www.oregonscientiùc.com.

DICHIARAZIONE DI CONFORMITA' UE

Con la presente Oregon Scientific dichiara che questa Termometro senza fili interno ed esterno

(Modello EW98) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/ CE. Una copia ûrmata e datata della Dichiarazione di Conformità è disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

CE

PAESI CONFORMI ALLA DIRETTIVA R&TTE

Tutti i Paesi Europei, Svizzera CH

e Norvegia N

12.COMPARTIMIENTO PARA LAS PILAS:

20.TAPA DEL COMPARTIMIENTO PARA PILAS

Pantalla LCD

1. COMPARTIMIENTO PARA LAS PILAS:

1. TAPA DEL COMPARTIMIENTO PARA PILAS
