MANUAL DE USUARIO Quasar Top FALMEC
Mesures pour l'installation (1). Fixation de la hotte (2).
ES - Instalación con salida vertical:
Medidas para la instalación (1).
Fijación de la campana (2).
RU - Установка с вертикальным выходом:
ES - Tornillos de seguridad obligatorios
ES - Reubicación del motor
Repositionnement du moteur (6).
ES - Instalación con salida posterior:
Medidas para la instalación (5). Reubicación del motor (6).
RU - Установки с задним выводом: Размеры для установки
ES - Camino opcional
d’éventuelles erreurs de transcription ou de traduction.32

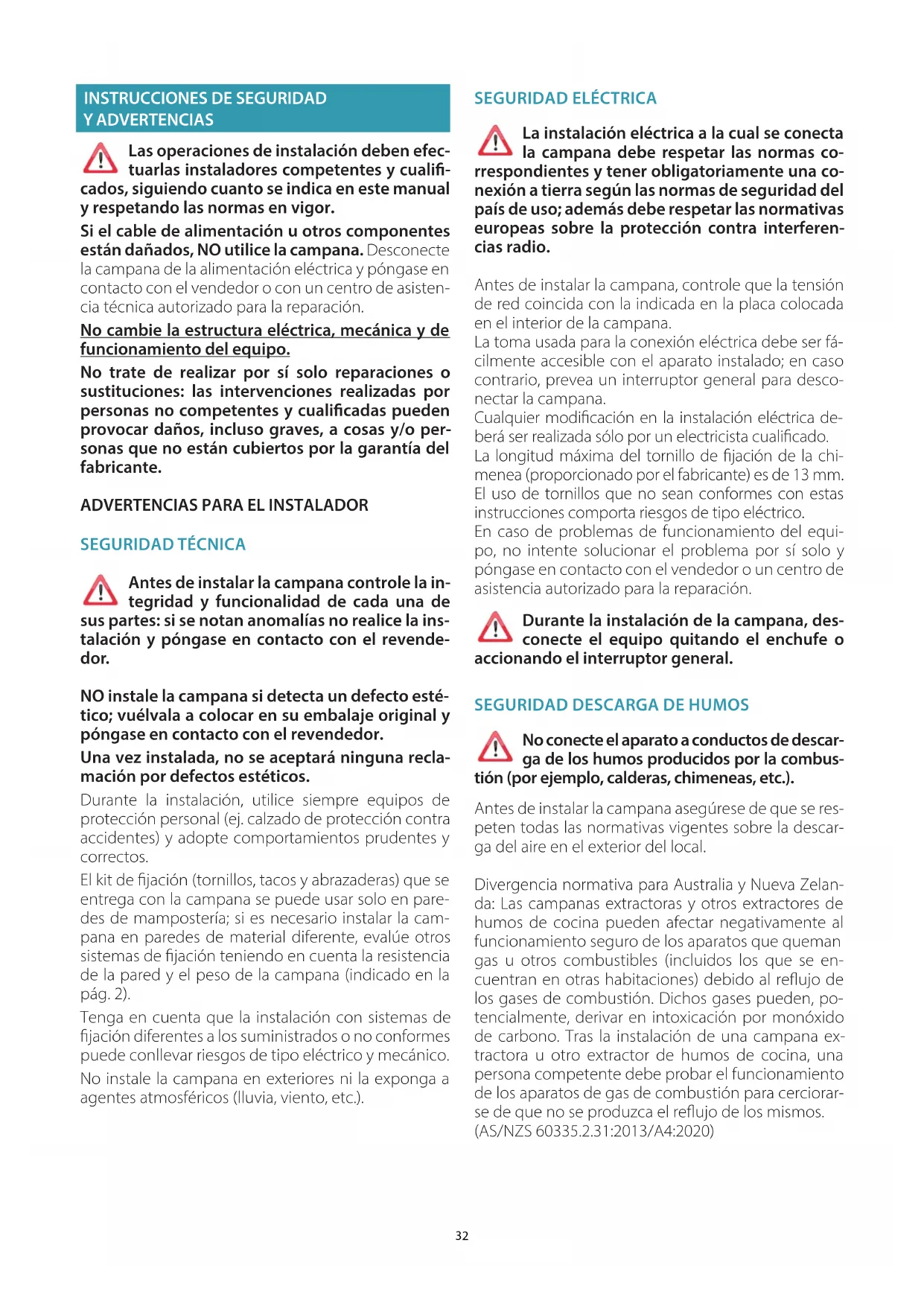

INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS Las operaciones de instalación deben efec-
tuarlas instaladores competentes y cuali-
cados, siguiendo cuanto se indica en este manual
y respetando las normas en vigor.
Si el cable de alimentación u otros componentes
están dañados, NO utilice la campana. Desconecte
la campana de la alimentación eléctrica y póngase en
contacto con el vendedor o con un centro de asisten-
cia técnica autorizado para la reparación.
No cambie la estructura eléctrica, mecánica y de
funcionamiento del equipo.
No trate de realizar por sí solo reparaciones o
sustituciones: las intervenciones realizadas por
personas no competentes y cualicadas pueden
provocar daños, incluso graves, a cosas y/o per-
sonas que no están cubiertos por la garantía del
ADVERTENCIAS PARA EL INSTALADOR SEGURIDAD TÉCNICA Antes de instalar la campana controle la in-
tegridad y funcionalidad de cada una de
sus partes: si se notan anomalías no realice la ins-
talación y póngase en contacto con el revende-
NO instale la campana si detecta un defecto esté-
tico; vuélvala a colocar en su embalaje original y
póngase en contacto con el revendedor.
Una vez instalada, no se aceptará ninguna recla-
mación por defectos estéticos.
Durante la instalación, utilice siempre equipos de
protección personal (ej. calzado de protección contra
accidentes) y adopte comportamientos prudentes y
El kit de jación (tornillos, tacos y abrazaderas) que se
entrega con la campana se puede usar solo en pare-
des de mampostería; si es necesario instalar la cam-
pana en paredes de material diferente, evalúe otros
sistemas de jación teniendo en cuenta la resistencia
de la pared y el peso de la campana (indicado en la
Tenga en cuenta que la instalación con sistemas de
jación diferentes a los suministrados o no conformes
puede conllevar riesgos de tipo eléctrico y mecánico.
No instale la campana en exteriores ni la exponga a
agentes atmosféricos (lluvia, viento, etc.).
SEGURIDAD ELÉCTRICA La instalación eléctrica a la cual se conecta
la campana debe respetar las normas co-
rrespondientes y tener obligatoriamente una co-
nexión a tierra según las normas de seguridad del
país de uso; además debe respetar las normativas
europeas sobre la protección contra interferen-
Antes de instalar la campana, controle que la tensión
de red coincida con la indicada en la placa colocada
en el interior de la campana.
La toma usada para la conexión eléctrica debe ser fá-
cilmente accesible con el aparato instalado; en caso
contrario, prevea un interruptor general para desco-
Cualquier modicación en la instalación eléctrica de-
berá ser realizada sólo por un electricista cualicado.
La longitud máxima del tornillo de jación de la chi-
menea (proporcionado por el fabricante) es de 13 mm.
El uso de tornillos que no sean conformes con estas
instrucciones comporta riesgos de tipo eléctrico.
En caso de problemas de funcionamiento del equi-
po, no intente solucionar el problema por sí solo y
póngase en contacto con el vendedor o un centro de
asistencia autorizado para la reparación.
Durante la instalación de la campana, des-
conecte el equipo quitando el enchufe o
accionando el interruptor general.
SEGURIDAD DESCARGA DE HUMOS No conecte el aparato a conductos de descar-
ga de los humos producidos por la combus-
tión (por ejemplo, calderas, chimeneas, etc.).
Antes de instalar la campana asegúrese de que se res-
peten todas las normativas vigentes sobre la descar-
ga del aire en el exterior del local.
Divergencia normativa para Australia y Nueva Zelan-
da: Las campanas extractoras y otros extractores de
humos de cocina pueden afectar negativamente al
funcionamiento seguro de los aparatos que queman
gas u otros combustibles (incluidos los que se en-
cuentran en otras habitaciones) debido al reujo de
los gases de combustión. Dichos gases pueden, po-
tencialmente, derivar en intoxicación por monóxido
de carbono. Tras la instalación de una campana ex-
tractora u otro extractor de humos de cocina, una
persona competente debe probar el funcionamiento
de los aparatos de gas de combustión para cerciorar-
se de que no se produzca el reujo de los mismos.
(AS/NZS 60335.2.31:2013/A4:2020)33
ESPAÑOL ADVERTENCIAS PARA EL USUARIO Estas advertencias se han redactado para
su seguridad y la del resto de personas; le
rogamos que lea atentamente este manual antes
de instalar o de usar el aparato o realizar opera-
ciones de limpieza en el mismo.
El Fabricante declina toda responsabilidad por
posibles daños que puedan ser provocados direc-
ta o indirectamente a personas, animales o cosas
debido al incumplimiento de las advertencias de
seguridad indicadas en este manual.
Es muy importante que conserve este libro de
instrucciones del equipo para consultas futuras.
Si el equipo debe venderse o cederse a otra persona,
compruebe que se adjunte el manual, de manera que
el nuevo usuario pueda estar informado sobre el fun-
cionamiento de la campana y sobre las advertencias
Después de instalar las campanas de acero inoxida-
ble es necesario limpiarlas para eliminar los residuos
de cola del protector y las posibles manchas de grasa
o y aceites que, de no eliminarse, pueden causar un
deterioro irreparable en la supercie de la campana.
Para esta operación, el fabricante recomienda usar las
toallitas suministradas de serie, disponibles también
Exija piezas de recambio originales.
DESTINO DE USO El aparato se puede usar única y exclusivamen-
te para la aspiración de humos generados por la
cocción de alimentos en cocinas domésticas, no
profesionales; cualquier otro uso es inapropiado,
puede provocar daños a personas, cosas y anima-
les domésticos y exime al fabricante de toda res-
Los niños cuya edad no sea inferior a los 8 años y las
personas con capacidades físicas, sensoriales o men-
tales reducidas y sin experiencia ni los conocimientos
necesarios, pueden usar el equipo siempre que estén
bajo supervisión o hayan recibido las correspondien-
tes instrucciones para el uso seguro del equipo y para
la comprensión de los peligros relacionados con este.
Los niños no deben jugar con el equipo. Los niños no
deben realizar sin vigilancia la limpieza y el manteni-
miento destinados al usuario.
ADVERTENCIAS PARA EL USO Y LA LIMPIEZA Antes de realizar cualquier tipo de limpieza
o de mantenimiento, desconecte el equipo
desenchufándolo o usando el interruptor gene-
No use la campana con las manos mojadas o los pies
Controle siempre que todas las partes eléctricas, (lu-
ces, aspirador), estén apagadas cuando no se use el
El peso máximo total de los posibles objetos coloca-
dos o colgados (cuando esté previsto) en la campana
no debe superar los 1,5 kg.
Controle las freidoras mientras las está usando: El
aceite recalentado podría inamarse.
No encienda llamas libres debajo de la campana.
No cocine con llamas "libres" debajo de la campana.
No use nunca la campana sin los ltros metálicos an-
tigrasa; en este caso la grasa y la suciedad se deposi-
tarían en el equipo perjudicando su funcionamiento.
Las partes accesibles de la campana pueden estar ca-
lientes cuando se usan con equipos de cocción.
No realice operaciones de limpieza con las partes de
la campana aún calientes.
Si no se realiza la limpieza según las modalidades y
los productos indicados en este manual, esto puede
conllevar un riesgo de incendio.
Desconecte el interruptor general, si no va a usar el
equipo durante un periodo de tiempo prolongado.
En caso de utilizar simultáneamente otros
equipos (calderas, estufas, hogares, etc.)
alimentados con gas o con otros combustibles,
prevea una adecuada ventilación del ambiente
donde se realiza la aspiración de humos, según
las normas vigentes.
parte reservada al personal cualicado
Antes de instalar la campana, lea atentamente el cap. "INS-
TRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".
CARACTERÍSTICAS TÉCNICAS Los datos técnicos del aparato se encuentran en unas etiquetas colocadas den-
POSICIONAMIENTO La distancia mínima entre la parte más alta del aparato para la cocción y
la parte más baja de la campana de cocina se indica en las instrucciones
En general, cuando la campana de cocina está colocada en una encimera de
cocción de gas, esta distancia debe ser al menos de 65 cm (25,6"). Sin embargo,
en base de la norma EN60335-2-31, la distancia mínima entre la placa de coc-
ción y la parte inferior de la campana puede reducirse a la altura indicada en las
instrucciones de montaje.
Si las instrucciones de la placa de cocción a gas especican una distancia mayor,
es necesario tomarla en cuenta.
No instale la campana en exteriores ni la exponga a agentes atmosféricos (lluvia,
(parte reservada solo a personal cualicado)
Antes de efectuar cualquier tipo de operación en la campana, des-
conecte el equipo de la corriente eléctrica.
Asegúrese de que no estén desconectados o cortados los hilos
eléctricos montados dentro de la campana:
en caso contrario, póngase en contacto con el Centro de Asistencia más
Para la conexión eléctrica consulte con el personal cualicado.
La conexión debe realizarla conforme a las disposiciones de ley en vigor.34
Antes de conectar la campana a la red eléctrica, controle que:
• la tensión de red corresponda a la referida en los datos de la placa situada
dentro de la campana;
• la instalación eléctrica cumpla la normativa y pueda soportar la carga (véanse
las características técnicas presentes dentro de la campana);
• el enchufe y el cable de alimentación no entren en contacto con temperatu-
ras superiores a los 70 °C;
• la instalación de alimentación disponga de una conexión de tierra ecaz y
correcta según las normas vigentes;
• la toma usada para la conexión sea fácilmente accesible una vez instalada la
• aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo “nor-
malizado”. Los cables deben conectarse de la siguiente forma: amarillo-verde
para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El
enchufe ha de conectarse a una adecuada toma de seguridad.
• aparato jo sin cable de alimentación ni enchufe, ni de otro dispositivo que
asegure la desconexión de la red, con una distancia de apertura de los con-
tactos que permita la desconexión completa en las condiciones de la catego-
ría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación
en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las
normas de seguridad.
DESCARGA DE HUMOS CAMPANA DE EVACUACIÓN EXTERNA (EXTRACTORA)
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
• un diámetro no inferior al del racor de la campana.
• una ligera inclinación hacia abajo (caída) en los tramos horizontales para evi-
tar que la condensación uya hacia el motor.
• el número mínimo indispensable de codos.
• la longitud mínima indispensable para evitar vibraciones y reducir la capaci-
dad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno
en presencia de motores con 800 m
Desviación para Alemania:
cuando la campana de cocina y los equipos alimentados con energía diferentes de
la eléctrica están funcionando simultáneamente, la presión negativa en el local no
debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA DE RECIRCULACIÓN INTERNA (FILTRANTE)
En esta versión, el aire pasa a través de los ltros de carbón
activo para ser puricado y reciclado en el ambiente.
Controle que los ltros de carbón activo estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación especíca deben seguirse las indi-
caciones precisas correspondientes.
¿CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la supercie de aspiración.
Cuando nalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
congurar el apagado automático de la campana después de 15 minutos de
¿QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los ltros metálicos deben lavarse cada 30 horas de uso.
Los ltros de carbón activo deben sustituirse cada 3-4 meses en función del uso
Para más detalles, consulte el cap. “MANTENIMIENTO”.
PANEL DE MANDOS ELECTRÓNICO (TOP)
Motor ON/OFF Aumento de la velocidad
La velocidad 4 se activa solo
por algunos minutos, des-
pués de activa la velocidad 3.
Los led presentes en los botones in-
dican las velocidades:
Reducción de la velocidad
Encendido / Apagado luz
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER ( ).
- Se presiona la tecla ON/OFF (
ALARMA FILTROS (Led rojo jo ( ) o)
Mantenimiento de los ltros antigrasa tras unas 30 horas de uso.
Presione ( ) durante 3 segundos para poner a cero el contador.35
ESPAÑOL PANEL DE MANDOS TÁCTIL (QUASAR, QUASAR Green Tech)
ON/OFF (led blu jo)
Encendido/apagado del motor y Vel1
ON/OFF (led blu intermittente)
Si se presiona durante más de 3 segundos, activa el ciclo de 24 h (1h
ON -> 3h OFF -> 1h ON) La función se desactiva si:
- Se apaga el motor (botón ).
Activación de la Velocidad 2
Activación de la Velocidad 3
Activación de la Velocidad 4 solo durante unos minutos, des-
pués de activa la velocidad 3
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K TIMER (Led intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led apagado) si:
- Se apaga el motor (botón ).
- Si cambia la velocidad.
ALARMA FILTROS (Led jo con motor OFF )
Mantenimiento de los ltros antigrasa tras unas 30 horas de uso.
Presione durante 3 segundos para poner a cero el contador.
Si el panel de mandos está totalmente inactivo, antes de contactar
con el servicio de asistencia técnica, corte temporalmente
(unos 5”) la alimentación eléctrica al electrodoméstico, en lo posible, a tra-
vés del interruptor general, para restablecer el funcionamiento
normal. Si este procedimiento no resulta ecaz, póngase en contacto con
el servicio de asistencia técnica.
MANTENIMIENTO Antes de realizar cualquier tipo de limpieza o de mantenimiento,
desconecte el equipo desenchufándolo o usando el interruptor
No deben utilizarse detergentes que contengan sustancias abrasivas, áci-
das o corrosivas ni paños con supercies rugosas.
Un mantenimiento constante asegura un buen funcionamiento y un óptimo
rendimiento a lo largo del tiempo.
Preste especial atención a los ltros metálicos antigrasa: la limpieza frecuente
de los ltros y de sus soportes asegura que en la campana no se acumulen gra-
LIMPIEZA DE LAS SUPERFICIES EXTERNAS Se recomienda limpiar las supercies externas de la campana al menos cada 15
días, para evitar que las sustancias aceitosas o grasosas puedan dañarlas. Para
limpiar la campana, fabricada en acero inoxidable cepillado, el fabricante reco-
mienda el uso de las toallitas "Magic Steel".
Como alternativa, y para todos los otros tipos de supercies, la limpieza de la
campana se realiza con un paño húmedo ligeramente embebido en detergente
líquido neutro o alcohol desnaturalizado.
Termine la limpieza enjuagando bien y secando con paños suaves.
No utilice demasiada agua cerca del panel de mandos y de los
dispositivos de iluminación, para evitar que la humedad alcance
partes electrónicas.
La limpieza de los paneles de vidrio debe efectuarse únicamente con detergen-
tes especícos no corrosivos o abrasivos y con un paño suave.
El fabricante se exime de toda responsabilidad en caso de que se incumplan
dichas instrucciones.
LIMPIEZA DE LAS SUPERFICIES INTERNAS Se prohíbe limpiar las partes eléctricas o las partes del motor situadas dentro de la campana con líquidos o solventes.Para las partes metálicas internas, consulte el apartado anterior.
FILTROS METÁLICOS ANTIGRASA Se aconseja lavar frecuentemente los ltros metálicos (al menos cada mes)
dejándolos en remojo durante 1 hora en agua hirviendo con detergente para
platos, evitando doblarlos.
No use detergentes corrosivos, ácidos o alcalinos.
Enjuáguelos con cuidado y espere a que estén secos para volver a montarlos.
Es posible lavar los ltros en el lavavajillas, pero este tipo de lavado podría os-
curecer el material de los ltros; para reducir este inconveniente, utilice bajas
temperaturas (55 °C máx.)..
Para extraer y montar los ltros metálicos, consulte las instrucciones de montaje.
FILTROS DE CARBÓN ACTIVO Estos ltros retienen los olores presentes en el aire que los atraviesa. El aire depu-
rado vuelve a recircular por el ambiente.
Los ltros de carbón activo deben ser sustituidos cada 3-4 meses en condiciones
Para sustituir los ltro de carbón activo, consulte las instrucciones de montaje.
ILUMINACIÓN La campana cuenta con iluminación mediante bombillas de ledes caracteriza-
das por una elevada eciencia, un bajo consumo y una vida útil prolongada, en
condiciones de uso normales.
Si es necesario sustituir la bombilla, siga los pasos ilustrados en la gura.
BANDEJA DE RECOGIDA DEL ACEITE Se aconseja vaciar la bandeja cada 15 días y lavarla con agua hirviendo y deter-
gente para platos. No use detergentes corrosivos, ácidos o alcalinos. Enjuáguela
con cuidado y espere a que esté bien seca para volver a montarla.
Para extraer la bandeja de aceite (véase la gura).
ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL El símbolo del contenedor tachado que se encuentra en su equipo
indica que el producto es un RAEE, es decir, un “Residuo de Aparatos
Eléctricos y Electrónicos” y, por tanto, no se puede eliminar en la ba-
sura indiferenciada (o sea, junto con los “residuos urbanos mixtos”), sino que se
tiene que eliminar por separado siguiendo las operaciones correspondientes
para su reciclaje, o someterse a un tratamiento especíco para eliminar de forma
segura las sustancias dañinas para el medio ambiente y extraer las materias pri-
mas que se pueden reciclar. La eliminación correcta de este producto contribu-
ye a salvar importantes recursos y evitar potenciales efectos negativos para la
salud humana y para el medio ambiente, que podrían ser causados por una eli-
minación inapropiada de los residuos.
Por favor, póngase en contacto con las autoridades locales para obtener mayor
información acerca del punto de eliminación más cercano. Se podrían aplicar
sanciones por la eliminación incorrecta de estos residuos, según la legislación
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES DE LA UNIÓN EUROPEA La directiva comunitaria sobre los equipos RAEE ha sido acatada de forma diver-
sa en cada país, por tanto, si quiere eliminar este equipo, le sugerimos ponerse
en contacto con las autoridades locales o el revendedor para obtener informa-
ción sobre el método de eliminación correcto.
INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES QUE NO PERTENECEN A LA UNIÓN EUROPEA El símbolo del contenedor tachado es válido solo en la Unión Europea: si quiere
eliminar este equipo en otros países, le sugerimos que se ponga en contacto
con las autoridades locales o el revendedor para obtener información sobre el
método de eliminación correcto.
El fabricante se reserva el derecho a realizar cualquier cambio a los equipos en
cualquier momento y sin previo aviso. La impresión, traducción y reproducción
de este manual, incluso parcial, se deben realizar con la autorización del fabri-
La información técnica, las representaciones grácas y las indicaciones presentes
en este manual son indicativas y no se pueden divulgar.
El idioma original del manual es el italiano, y el fabricante se exime de toda res-
ponsabilidad por posibles daños de transcripción o traducción.37
(indicado na pág. 2).
