GEBRUIKSAANWIJZING Quasar Top FALMEC

Środki montażowe (1). Mocowanie okapu (2).

NL - Installatie met verticale uitgang:

Maten voor de installatie (1). Kapbevestiging (2).

PT - Instalação com saída vertical:

NL - Verplichte veiligheidsschroeven

NL - Hernieuwde plaatsing van de motor

Środki montażowe (5). Zmiana położenia silnika (6).

NL - Installatie met uitgang op de achterkant: Maten voor de in-

stallatie (5). Hernieuwde plaatsing van de motor (6).

PT - Instalação com saída posterior:

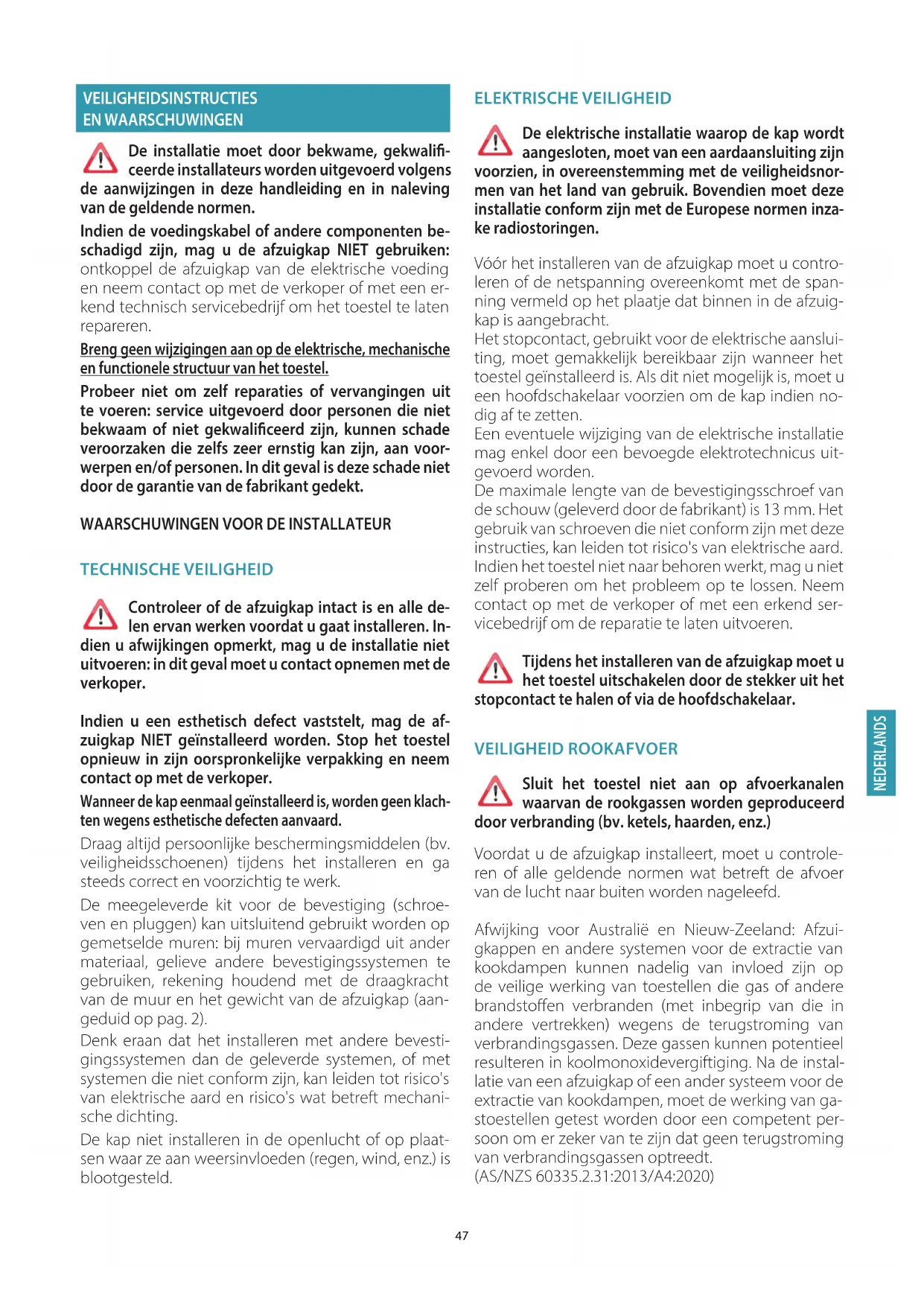

NEDERLANDS VEILIGHEIDSINSTRUCTIES EN WAARSCHUWINGEN De installatie moet door bekwame, gekwali-

ceerde installateurs worden uitgevoerd volgens

de aanwijzingen in deze handleiding en in naleving

van de geldende normen.

Indien de voedingskabel of andere componenten be

schadigd zijn, mag u de afzuigkap NIET gebruiken:

ontkoppel de afzuigkap van de elektrische voeding

en neem contact op met de verkoper of met een er-

kend technisch servicebedrijf om het toestel te laten

Breng geen wijzigingen aan op de elektrische, mechanische

en functionele structuur van het toestel.

Probeer niet om zelf reparaties of vervangingen uit

te voeren: service uitgevoerd door personen die niet

bekwaam of niet gekwaliceerd zijn, kunnen schade

veroorzaken die zelfs zeer ernstig kan zijn, aan voor

werpen en/of personen. In dit geval is deze schade niet

door de garantie van de fabrikant gedekt.

WAARSCHUWINGEN VOOR DE INSTALLATEUR TECHNISCHE VEILIGHEID Controleer of de afzuigkap intact is en alle de-

len ervan werken voordat u gaat installeren. In-

dien u afwijkingen opmerkt, mag u de installatie niet

uitvoeren: in dit geval moet u contact opnemen met de

Indien u een esthetisch defect vaststelt, mag de af

zuigkap NIET geïnstalleerd worden. Stop het toestel

opnieuw in zijn oorspronkelijke verpakking en neem

contact op met de verkoper.

Wanneer de kap eenmaal geïnstalleerd is, worden geen klach-

ten wegens esthetische defecten aanvaard.

Draag altijd persoonlijke beschermingsmiddelen (bv.

veiligheidsschoenen) tijdens het installeren en ga

steeds correct en voorzichtig te werk.

De meegeleverde kit voor de bevestiging (schroe-

ven en pluggen) kan uitsluitend gebruikt worden op

gemetselde muren: bij muren vervaardigd uit ander

materiaal, gelieve andere bevestigingssystemen te

gebruiken, rekening houdend met de draagkracht

van de muur en het gewicht van de afzuigkap (aan-

Denk eraan dat het installeren met andere bevesti-

gingssystemen dan de geleverde systemen, of met

systemen die niet conform zijn, kan leiden tot risico's

van elektrische aard en risico's wat betreft mechani-

De kap niet installeren in de openlucht of op plaat-

sen waar ze aan weersinvloeden (regen, wind, enz.) is

ELEKTRISCHE VEILIGHEID De elektrische installatie waarop de kap wordt

aangesloten, moet van een aardaansluiting zijn

voorzien, in overeenstemming met de veiligheidsnor

men van het land van gebruik. Bovendien moet deze

installatie conform zijn met de Europese normen inza

Vóór het installeren van de afzuigkap moet u contro-

leren of de netspanning overeenkomt met de span-

ning vermeld op het plaatje dat binnen in de afzuig-

Het stopcontact, gebruikt voor de elektrische aanslui-

ting, moet gemakkelijk bereikbaar zijn wanneer het

toestel geïnstalleerd is. Als dit niet mogelijk is, moet u

een hoofdschakelaar voorzien om de kap indien no-

Een eventuele wijziging van de elektrische installatie

mag enkel door een bevoegde elektrotechnicus uit-

De maximale lengte van de bevestigingsschroef van

de schouw (geleverd door de fabrikant) is 13 mm. Het

gebruik van schroeven die niet conform zijn met deze

instructies, kan leiden tot risico's van elektrische aard.

Indien het toestel niet naar behoren werkt, mag u niet

zelf proberen om het probleem op te lossen. Neem

contact op met de verkoper of met een erkend ser-

vicebedrijf om de reparatie te laten uitvoeren.

Tijdens het installeren van de afzuigkap moet u

het toestel uitschakelen door de stekker uit het

stopcontact te halen of via de hoofdschakelaar.

VEILIGHEID ROOKAFVOER Sluit het toestel niet aan op afvoerkanalen

waarvan de rookgassen worden geproduceerd

door verbranding (bv. ketels, haarden, enz.)

Voordat u de afzuigkap installeert, moet u controle-

ren of alle geldende normen wat betreft de afvoer

van de lucht naar buiten worden nageleefd.

Afwijking voor Australië en Nieuw-Zeeland: Afzui-

gkappen en andere systemen voor de extractie van

kookdampen kunnen nadelig van invloed zijn op

de veilige werking van toestellen die gas of andere

brandstoen verbranden (met inbegrip van die in

andere vertrekken) wegens de terugstroming van

verbrandingsgassen. Deze gassen kunnen potentieel

resulteren in koolmonoxidevergiftiging. Na de instal-

latie van een afzuigkap of een ander systeem voor de

extractie van kookdampen, moet de werking van ga-

stoestellen getest worden door een competent per-

soon om er zeker van te zijn dat geen terugstroming

van verbrandingsgassen optreedt.

(AS/NZS 60335.2.31:2013/A4:2020)48

WAARSCHUWINGEN VOOR DE GEBRUIKER Deze waarschuwingen zijn opgesteld voor uw

veiligheid en die van anderen. Gelieve deze

handleiding dan ook aandachtig en volledig door te

nemen voordat u het toestel installeert of reinigt.

De fabrikant wijst alle verantwoordelijkheid af voor

eventuele schade die rechtstreeks of onrechtstreeks

kan worden veroorzaakt aan personen, voorwerpen

en huisdieren ten gevolge van het niet naleven van de

veiligheidsaanwijzingen in deze handleiding.

Het is zeer belangrijk dat deze handleiding samen bij

het toestel wordt bewaard, zodat die later geraad

Indien het toestel wordt verkocht of aan iemand an-

ders wordt doorgegeven, moet u ervoor zorgen dat

u ook de handleiding overhandigt, zodat de nieuwe

gebruiker op de hoogte kan worden gesteld van de

werking van de kap en van de bijhorende waarschu-

Na het installeren van de RVS afzuigkap dient deze

te worden gereinigd om lijmsporen van de bescher-

ming en eventuele vlekken van vet en olie weg te

nemen, die het oppervlak van de afzuigkap kunnen

aantasten indien ze niet worden verwijderd. Hiertoe

raadt de fabrikant aan om de meegeleverde Magic

Steel doekjes te gebruiken, die u eveneens apart kunt

Eis dat men originele onderdelen gebruikt.

GEBRUIKSBESTEMMING De afzuigkap is alleen bestemd voor het afzuigen van

dampen die tijdens het bereiden van gerechten ont

staan in een huishoudelijke, niet-professionele om-

geving: ieder ander gebruik is oneigenlijk gebruik dat

schade aan personen, voorwerpen en huisdieren kan

veroorzaken, waardoor de fabrikant van elke verant

woordelijkheid wordt ontheven.

Het toestel mag niet worden gebruikt door kinderen

jonger dan 8 jaar en door mensen met beperkte li-

chamelijke, zintuiglijke of mentale capaciteiten, of

zonder ervaring of de nodige kennis, tenzij ze onder

toezicht staan of nadat ze instructies hebben gekre-

gen wat betreft een veilig gebruik van het toestel en

zij de inherente gevaren ervan begrijpen.

Kinderen mogen niet met het toestel spelen. Het is

verboden de reiniging en het onderhoud zonder toe-

zicht door kinderen te laten uitvoeren.

WAARSCHUWINGEN BETREFFENDE HET GEBRU

IK EN DE REINIGING Voordat u de reiniging of het onderhoud gaat

uitvoeren, dient u de afzuigkap uit te schakelen

door de stekker uit het stopcontact te halen of de

hoofdschakelaar om te zetten.

De afzuigkap niet gebruiken als uw handen vochtig

zijn of als u op blote voeten loopt.

Wanneer het toestel niet wordt gebruikt, moet u altijd

controleren of alle elektrische onderdelen (lampen,

Het maximale totaalgewicht van eventuele voorwer-

pen die u op de kap zet of eraan hangt (waar dit voor-

zien is) mag niet meer dan 1,5 kg bedragen.

Controleer frituurpannen tijdens het gebruik: wan-

neer de olie oververhit raakt, kan dit vlam vatten.

Steek geen open vlammen aan onder de kap.

Bereid geen geambeerde gerechten onder de kap.

Gebruik de kap nooit zonder de metalen vetlters. In

dat geval kunnen vet en vuil zich in het toestel vast-

zetten, waardoor de werking van de kap wordt aan-

Toegankelijke delen van de kap kunnen heet zijn

wanneer de kap samen met kookapparaten wordt

Voer geen reiniging uit wanneer er delen van de af-

zuigkap nog heet zijn.

Indien de reiniging niet wordt uitgevoerd volgens de

aangegeven werkwijzen en met de producten die in

deze handleiding vermeld staan, bestaat er brandge-

Schakel de hoofdschakelaar uit wanneer het toestel

gedurende een lange periode niet wordt gebruikt.

Indien tegelijk andere toestellen (ketels, ka-

chels, haarden, enz.) worden gebruikt die met

gas of met andere brandstof worden gevoed, moet u

voldoende ventilatie voorzien in de kamer waar de

dampen worden afgezogen, volgens de geldende nor

dit deel is uitsluitend voorbehouden aan bevoegd personeel

Lees aandachtig het hoofdstuk "VEILIGHEIDSINSTRUCTIES EN WAARSCHUWINGEN

" voordat u de afzuigkap gaat installeren.

TECHNISCHE KENMERKEN De technische kenmerken van de afzuigkap vindt u op de sticker aan de bin-

PLAATSING De minimale afstand tussen het hoogste deel van de kookplaat en het laagste deel

van de afzuigkap is aangegeven in de montage-instructies.

Normaal is deze afstand minstens 65 cm als de afzuigkap boven een gastoestel

wordt geplaatst. Op basis van de norm EN60335-2-31, kan de minimale afstand

tussen het kookvlak en het onderste deel van de afzuigkap echter tot de aange-

geven waarde worden beperkt.

Indien de instructies van het gasfornuis een grotere afstand aangeven, dan dient

u hiermee rekening te houden.

De kap niet installeren in openlucht of op plaatsen waar die aan weersinvloeden

(regen, wind, enz.) is blootgesteld.49

NEDERLANDS ELEKTRISCHE AANSLUITING

(Uitsluitend voorbehouden aan personeel, gekwaliceerd voor de aansluiting)

Ontkoppel de afzuigkap van het elektriciteitsnet voordat u handelingen

Zorg ervoor dat de draden in de kap niet worden afgesloten of doorge-

anders contact opnemen met het dichtst bijzijnde servicebedrijf.

Wendt u tot gekwaliceerd personeel om de elektrische aansluiting te laten uit-

De aansluiting dient plaats te vinden in overeenstemming met de wettelijke voor

schriften die van kracht zijn.

Voordat de afzuigkap op het elektriciteitsnet wordt aangesloten, moet u con-

• de netspanning overeenstemt met de spanning, vermeld op het etiket in de

• de elektrische installatie voldoet aan de normen en de belasting kan verdra-

gen (raadpleeg het plaatje met technische kenmerken in de kap);

• de voedingsstekker en -kabel niet in contact komen met temperaturen die

hoger liggen dan 70 °C;

• de voedingsinstallatie is uitgerust met een eciënte, correcte aarde-aanslui-

ting, in overeenstemming met de geldende normen;

• het gebruikte stopcontact gemakkelijk bereikbaar is als de afzuigkap is geïn-

• toestellen met kabel zonder stekker: een "genormaliseerde" stekker gebrui-

ken. De draden moeten als volgt aangesloten worden: geel-groen voor de

aarde, blauw voor neutraal en bruin voor de fase. De stekker dient op een

passend stopcontact aangesloten te worden.

• afzuigkappen niet voorzien van een voedingskabel en stekker waarmee ze

van het stroomnet afgesloten kunnen worden, met een openingsafstand tus-

sen de contacten die in de omstandigheden van overspanningscategorie III

een volledige uitschakeling mogelijk maakt.

Deze afsluitingsapparatuur moet voorzien worden op het voedingsnet, in

overeenstemming met de installatienormen.

De geelgroene aardkabel mag niet door de schakelaar worden onderbroken.

De fabrikant wijst alle verantwoordelijkheid af indien de veiligheidsnormen niet

ROOKAFVOER AFZUIGKAP MET AFVOER NAAR BUITEN Bij deze uitvoering wordt de geur en de damp via een afvoer-

buis naar buiten afgevoerd.

Hiervoor dient de motoropening van de afzuigkap dmv een

buis aangesloten te worden.

De afvoerbuis dient te voldoen aan het volgende:

• een diameter die niet kleiner mag zijn dan die van de uitblaas van de motor.

• een lichte helling naar beneden (val) om te vermijden dat de condens naar de

• zo weinig mogelijk bochten gebruiken.

• een zo mogelijk minimum lengte kanaal noodzakelijk om trillingen te vermij-

den en te voorkomen dat het afzuigvermogen vermindert.

Als de afvoer door koude omgevingen gaat, dient deze geïsoleerd te worden.

Bij motoren van 800m

/h of meer is een terugslagklep aanwezig om terug-

stroming van de buitenlucht te vermijden.

Aanvulling voor Duitsland:

Wanneer de afzuigkap gebruikt wordt in combinatie met een ander energiesysteem,

mag de negatieve druk in de kamer niet meer dan 4 Pa (4 x 10-5 bar) bedragen. Ge-

bruik van een contactschakelaar is verplicht.

KAP MET INTERNE CIRCULATIE FILTERKAP

Bij deze versie gaat de lucht door de actieve koolstolter om

gezuiverd te worden.

Controleer of de actieve koolstolters in de kap of motor ge-

plaatst zijn. Als dit niet het geval is, moet u ze aanbrengen zo-

als aangegeven in de montage-instructies.

Voor deze versie dient de terugslagklep niet gemonteerd te worden: Als

ze op de uitblaasopening van de motor aanwezig is, dient ze verwijderd

dit deel is uitsluitend voorbehouden aan bevoegd personeel

De afzuigkap kan op verschillende manieren gebruikt worden.

De algemene punten gelden voor elke installatie. Volg echter de punten

die overeenstemmen met de gewenste installatie.

WERKING WANNEER DIENST DE KAP INGESCHAKELD TE WORDEN?

Zet de afzuigkap minstens een minuut aan voordat u gaat koken. Dit bevordert

de luchtstroom om de dampen naar het aanzuigoppervlak te leiden.

Na het koken dient u de afzuigkap in werking te laten tot alle dampen en geuren

volledig zijn weggezogen: via de timer kunt u eventueel de uitschakeling van de

afzuigkap instellen zodat deze na 15 minuten automatisch uitgaat.

WELKE SNELHEID DIENT U TE KIEZEN?

I snelheid: houdt met laag energieverbruik de lucht zuiver.

II snelheid: bij normale gebruiksomstandigheden.

III snelheid: bij aanwezigheid van een sterke geur en veel damp.

IV snelheid: voor een snelle verwijdering van geuren en dampen.

WANNEER DIENT U DE FILTERS TE WASSEN OF TE VERVANGEN?

De metalen lters dienen om de 30 uren gereinigd worden.

Vervang de actieve koolstolters dienen om de 3-4 maanden vervangen te wor-

den, al naargelang het gebruik van de afzuigkap.

Voor verdere details kunt u het hoofdstuk “ONDERHOUD” raadplegen.

ELEKTRONISCHE BEDIENINGSPANEEL

Motor AAN/UIT Snelheidstoename van 1 tot 4

De snelheid 4 is uitsluitend voor

een paar minuten actief, vervol-

gens wordt de snelheid 3 geac-

De snelheden worden door de

led op de toetsen gesignaleerd:

Snelheidsafname van 4 tot 1

In-/uitschakeling licht

TIMER (knipperende rode Led)

Automatische uitschakeling na 15 min.

De functie wordt gedeactiveerd (rode led uit) als:

- als nogmaals op de TIMER toets wordt gedrukt ( ).

- als op de ON/OFF toets wordt gedrukt ( ).

FILTERALARM (Rode led met ( ) uit)

Onderhoud vetlters na ongeveer 30 bedrijfsuren.

Druk ( ) 3 seconden om de uurteller te resetten.50

TOUCH BEDIENINGSPANEEL (QUASAR, QUASAR Green Tech)

AAN/UIT (rode led uit)

In-/uitschakeling motor en snelheid 1

AAN/UIT (knipperende rode Led)

Indien langer dan 3 seconden ingedrukt, activeert het de 24h-cyclus

(1 uur aan -> 3 uur uit -> 1 uur aan) De functie wordt gedeactiveerd

- de motor uitgaat ( toets).

volgens wordt de snelheid 3 geactiveerd

In-/uitschakeling licht

Korte impuls: in- en uitschakeling licht

Lange impuls: wijziging lichtkleur 2700K-5600K TIMER (Knipperende led)

Automatische uitschakeling na 15 min.

De functie wordt gedeactiveerd (led uit) als:

- de motor uitgaat ( toets).

- de snelheid wordt gewijzigd.

FILTERALARM (led vaste met motor OFF )

Onderhoud vetlters na ongeveer 30 bedrijfsuren.

Druk 3 seconden om de uurteller te resetten.

Als het toetsenbord volledig inactief is, moet u, voordat u contact

opneemt met de Technische Assistentiedienst, voor korte tijd

(ongeveer 5 seconden) de elektrische stroom van het toestel

halen, indien mogelijk door de hoofdschakelaar uit te zetten, om de

normale werking te herstellen.

Als dit niet werkt, neem dan contact op met de Technische Assistentie-

ONDERHOUD Voordat u de reiniging of het onderhoud gaat uitvoeren, dient u

de afzuigkap uit te schakelen door de stekker uit het stopcontact

te halen of de hoofdschakelaar te bedienen.

Gebruik geen reinigingsmiddelen met schurende, zure of corrosieve stof-

fen of doeken die krassen kunnen veroorzaken.

Een constant onderhoud garandeert een goede werking en een blijvend goed

Besteed bijzondere aandacht aan de metalen vetlters: door deze lters en

hun houders frequent te reinigen, wordt ophoping van ontvlambaar vet in de

REINIGING EXTERNE OPPERVLAKKEN Het is aanbevolen om de externe oppervlakken van de kap minstens om de

15 dagen te reinigen, om te voorkomen dat oliehoudende of vette stoen zich

kunnen vastzetten. Voor de reiniging van de kap, die van geborsteld roestvast

staal is, raadt de fabrikant aan om "Magic Steel" doekjes te gebruiken.

Anders kan een vochtige doek gebruikt worden, lichtjes gedrenkt in een

vloeibaar neutraal oplosmiddel of gedenatureerde alcohol.

Eindig de reiniging door zorgvuldig na te spoelen en met zachte doeken te dro-

Gebruik niet teveel water in de buurt van het toetsenbord en de

verlichting, om te vermijden dat het vocht de elektronische on-

De glazen panelen mogen alleen met specieke schoonmaakproducten wor-

den gereinigd, die niet corrosief zijn en niet schuren, met behulp van een zachte

De fabrikant wijst alle verantwoordelijkheid af wanneer deze instructies niet

REINIGING INTERNE OPPERVLAKKEN Het is verboden om elektrische delen of delen van de motor in

de kap met vloeistoen of oplosmiddelen te reinigen.

Raadpleeg de vorige paragraaf voor de interne metalen delen.

METALEN VETFILTERS Wij adviseren de metalen lters frequent te wassen (, minstens een keer per

maand), door ze circa 1 uur in kokend water met afwasmiddel te laten weken.

Gebruik geen corrosieve, zure of basische schoonmaakmiddelen.

Spoel ze zorgvuldig en wacht tot ze goed droog zijn voordat u ze monteert.

U mag de lters ook in de vaatwasser wassen, maar dit kan een bruine verkleu-

ring van het materiaal van de lters veroorzaken: om dit euvel te beperken, past

u wasbeurten op lage temperaturen (max. 55°C) toe.

Raadpleeg de montage-instructies voor het plaatsen en verwijderen van de me-

ACTIEVE KOOLSTOFFILTERS Deze lters absorberen de geuren, aanwezig in de lucht die erdoor gaat. De ge-

zuiverde lucht wordt weer in de keuken geblazen.

De actieve koolstolters moeten bij normale gebruiksomstandigheden onge-

veer om de 3-4 maanden vervangen worden.

Zie de instructies voor de montage voor de vervanging van de actieve kool-

VERLICHTING De afzuigkap is voorzien van high eciency led spots die weinig verbruiken en

in normale gebruiksomstandigheden zeer lang meegaan.

Volg de aanwijzingen in de afbeelding op wanneer het nodig is de spot te ver-

NEDERLANDS OLIEOPVANGBAKJE Er wordt aangeraden het bakje om de 15 dagen te legen en te wassen met ko-

kend water en afwasmiddel. Gebruik geen corrosieve, zure of basische schoon-

maakmiddelen. Spoel zorgvuldig na en wacht tot het goed droog is voordat u

het opnieuw gaat monteren.

Voor het naar buiten trekken van het olieopvangbakje (zie afbeelding).

GOOIEN AAN HET EINDE VAN DE GEBRUIKSDUUR Het symbool van de doorkruiste vuilnisbak dat op uw toestel is aange-

bracht, geeft aan dat het product een AEEA is, m.a.w. “Afvalstof af-

komstig van Elektrische en Elektronische Apparatuur” en bijgevolg

niet bij het ongescheiden afval mag worden gedumpt (dit betekent niet sa-

men met “gemengde huishoudelijk afval”), maar afzonderlijk dient te worden

verwijderd, zodat het kan worden onderworpen aan speciale bewerkingen voor

hergebruik of een specieke verwerking om eventuele stoen die schadelijk zijn

voor het milieu te verwijderen en grondstoen eruit te halen die gerecycled

kunnen worden. Door dit product correct te verwijderen, draagt u bij tot het

vrijwaren van kostbare grondstoen en helpt u om potentieel negatieve eec-

ten voor de menselijke gezondheid en voor het milieu te vermijden, die kunnen

ontstaan door een ongeschikte verwijdering van afvalstoen.

Gelieve met de plaatselijke instanties contact op te nemen voor meer details

over het dichtstbijzijnde punt voor verwijdering. Er kunnen boetes van toepas-

sing zijn wanneer deze afvalstoen niet in overeenstemming met de nationale

wetgeving op verkeerde wijze worden verwijderd.

INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN VAN DE EU-

ROPESE UNIE De communautaire richtlijn betreende AEEA-apparaten word door elk land op

een andere wijze in uitvoering gebracht. Indien u dit toestel wilt verwijderen,

raden wij u daarom aan om met de plaatselijke instanties of met de verkoper

contact op te nemen om naar de correcte verwijderingsmethode te vragen.

INFORMATIE BETREFFENDE DE VERWIJDERING IN LANDEN DIE NIET TOT DE EUROPESE UNIE BEHOREN Het symbool van de doorkruiste vuilnisbak is enkel in de Europese Unie geldig:

indien u dit toestel in andere landen wilt verwijderen, raden wij u aan om met

de plaatselijke instanties of met de verkoper contact op te nemen om naar de

correcte verwijderingsmethode te vragen.

De fabrikant behoudt zich het recht voor om op welk ogenblik dan

ook wijzigingen aan de afzuigkappen aan te brengen zonder kennisgeving

vooraf. Het volledig of gedeeltelijk drukken, vertalen en reproduceren van deze

handleiding mag alleen met toestemming van de fabrikant.

De technische informatie, de grasche afbeeldingen, foto's en de specicaties

opgenomen in deze handleiding, zijn indicatief en mogen niet worden ver-

De handleiding werd in het Italiaans opgesteld; de fabrikant acht zich niet ver-

antwoordelijk voor eventuele fouten bij transcriptie of vertaling.52

INSTRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS O trabalho de instalação deve ser efetuado
