LFV626K - Campana extractora ELECTROLUX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Electrolux
Modelo	LFV626K
Instalación	De pared o bajo mueble
Controles	Táctiles
Velocidades del motor	4 velocidades (1, 2, 3, máxima) + modo boost 5 minutos
Iluminación	LED integrado, control independiente
Función Hob²Hood	Comunicación infrarroja con placa de cocción compatible
Filtro de grasa	Metálico, lavable (apto para lavavajillas), 2 piezas
Filtro de carbón	Activo, no lavable, reemplazar cada 4 a 6 meses
Alarma de filtro	Notificación visual para limpieza o reemplazo
Alimentación eléctrica	220-240 V, 50 Hz
Consumo del motor	~200 W (estimado)
Consumo de iluminación	~3 W (estimado)
Distancia mínima a la placa de cocción	65 cm
Mantenimiento	Limpieza mensual del filtro de grasa; reemplazo periódico del filtro de carbón
Seguridad	Apagado automático después de 5 minutos en velocidad máxima; protección contra sobrecalentamiento
Reparabilidad	Bombilla LED reemplazable por técnico; piezas de repuesto a través del servicio técnico autorizado
Garantía	2 años (estándar, verificar según el país)

Preguntas frecuentes - LFV626K ELECTROLUX

¿Cómo limpiar el filtro de grasa de la campana Electrolux LFV626K?

Para limpiar el filtro de grasa, abra la cubierta, presione la palanca del clip, incline el filtro hacia abajo y retírelo. Lávelo a mano con una esponja y un detergente suave, o en el lavavajillas a baja temperatura y ciclo corto. Vuelva a colocarlo siguiendo los pasos inversos. Realice esta operación al menos cada mes.

¿Cuándo y cómo reemplazar el filtro de carbón de la campana?

El filtro de carbón no es lavable y debe reemplazarse cada 4 a 6 meses (con mayor frecuencia en caso de uso intensivo). Para reemplazarlo, retire primero los filtros de grasa, luego presione el borde frontal del filtro de carbón e inclínelo hacia abajo para liberarlo. Instale el nuevo filtro siguiendo el orden inverso.

¿Qué significa el indicador de alarma del filtro?

El indicador del filtro se enciende fijo durante 30 segundos para indicar que el filtro de grasa debe limpiarse. Si parpadea durante 30 segundos, significa que el filtro de carbón debe reemplazarse o limpiarse. Después de realizar el mantenimiento, presione el botón del filtro durante 3 segundos para restablecer la alarma.

¿Cómo funciona la función Hob²Hood?

La función Hob²Hood conecta automáticamente la campana con una placa de cocción compatible mediante infrarrojos. La velocidad del motor se ajusta según la temperatura de la zona de cocción más caliente. También puede controlar la campana desde la placa de cocción. Para más detalles, consulte el manual de su placa de cocción.

¿Por qué mi campana no se enciende?

Verifique primero que la campana esté correctamente conectada a una toma de corriente y que el fusible no haya saltado. Si el problema persiste, contacte a un electricista calificado. Asegúrese también de que los controles táctiles estén activados tocando el centro del símbolo durante al menos 1 segundo.

¿Cómo cambiar la bombilla LED de la campana?

La bombilla LED de la campana solo puede ser reemplazada por un técnico calificado del servicio posventa. En caso de mal funcionamiento, consulte la sección «Mantenimiento» del capítulo «Instrucciones de seguridad» del manual y contacte a un reparador autorizado.

¿Cuáles son las diferentes velocidades del motor?

La campana tiene 4 velocidades: velocidad 1 para calentar suavemente, velocidad 2 para cocción normal, velocidad 3 para fritura y hervido, y la velocidad máxima para grandes cantidades de vapor (funciona 5 minutos y luego vuelve a la configuración anterior). Los controles son táctiles: presione el símbolo correspondiente.

¿Cómo restablecer la alarma del filtro después de la limpieza?

Después de limpiar o reemplazar los filtros, asegúrese de que el panel de control esté encendido. Presione el botón de notificación del filtro durante 3 segundos. Si la alarma estaba activada, el indicador parpadea 5 veces; si desactivada, permanece encendido 4 segundos y luego se apaga.

¿Se puede lavar el filtro de carbón?

No, el filtro de carbón no es lavable y no se puede regenerar. Debe reemplazarse periódicamente (cada 4 a 6 meses). En cambio, el filtro de grasa metálico se puede lavar en el lavavajillas o a mano.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima entre la superficie de cocción y la parte inferior de la campana debe ser al menos de 65 cm, a menos que se indique lo contrario en las instrucciones de instalación de la placa de cocción.

MANUAL DE USUARIO LFV626K ELECTROLUX

2.4 Mantenimiento y reparación

La luz de la campana funciona de manera independiente a otras funciones de la campana. Toque para iluminar la superficie de cocción.

Para apagar el aparato, vuelva a presionar el símbolo 011.

5.2 Función Hob²Hood

Cuando la función está activada, aunque vuelva a tocar , no se produce ninguna acción.

Si la función está activada, el icono del filtro parpadea cinco veces.

Si la función está desactivada, el icono del

6.1 Notas sobre la limpieza

1. Presione la manija del clip de montaje en el panel del filtro debajo de la campana (1).

6.3 Sustitución del filtro de carbón

¡AVISO!

El filtro de carbón no se puede lavar.

Para cambiar el filtro:

6.4 Sustitución de la bombilla

7. RESOLUCIÓN DE PROBLEMAS

¡AVISO!

Consulte los capítulos de seguridad.

7.1 Qué hacer si...

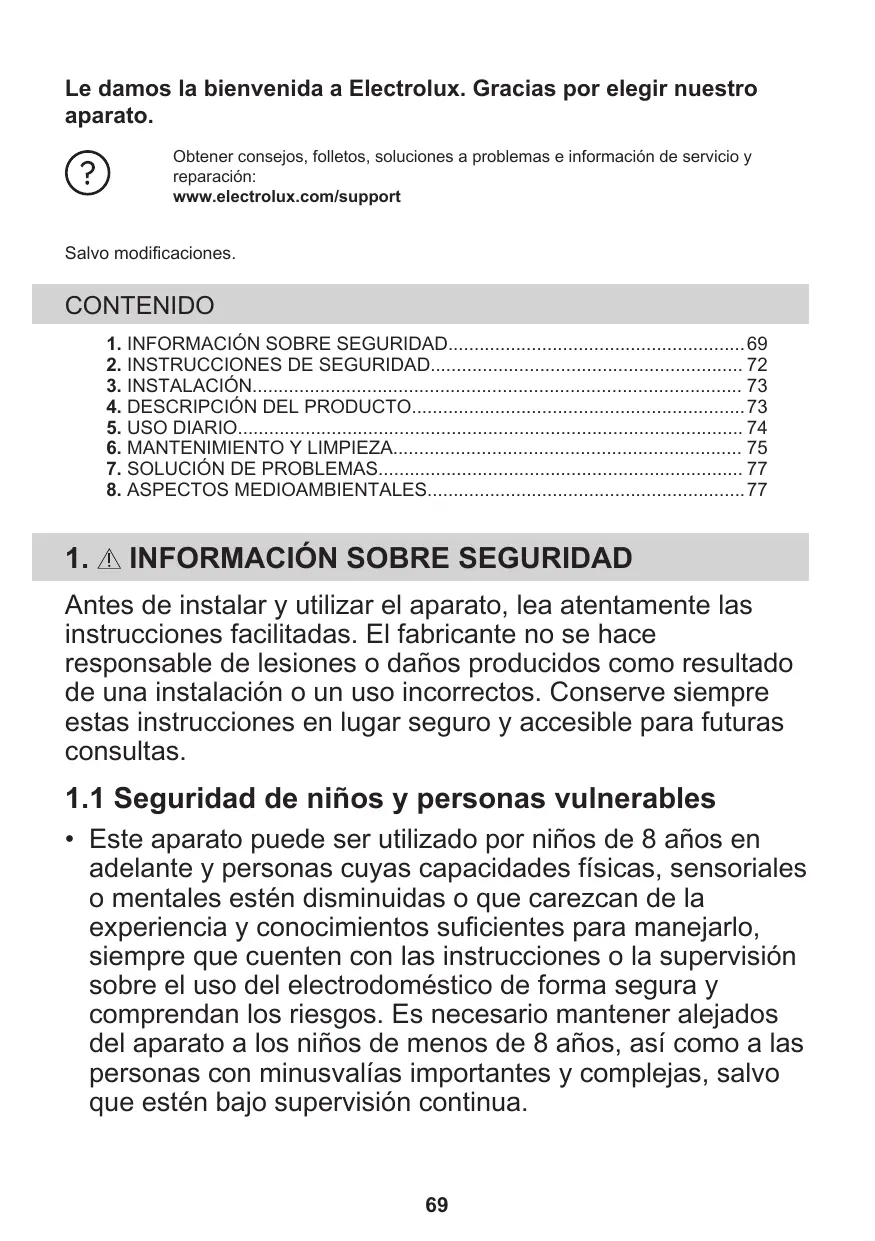

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.electrolux.com/support

Salvomericanos.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 69
2. INSTRUCCIONES DE SEGURIDAD 72
3. INSTALACIÓN 73 4. DESCRIPCIÓN DEL PRODUCTO 73 5. USO DIARIO 74
4. MANTENIMIENTO Y LIMPIEZA 75 7. SOLUCIÓN DE PROBLEMAS 77
5. ASPECTOS MEDIOAMBIENTALES 77

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones realizadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de comida similares.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• PRECAUCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.
• Utilice únicamente los tornillos de fijación suministrados con el aparato; si no los hay, utilice los tornillos recomendados en las instrucciones de instalación. Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico.
• No utilice adhesivos para fijar el aparato.
• La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato debe ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.
• La descarga de aire debe cumplir plenamente con las regulaciones de las autoridades locales.
• Asegúrese de que la sala donde se instala el aparato esté bien ventilada para evitar el reflujo de gases al recinto procedentes de aparatos que utilicen otros combustibles, como llamas abiertas.
• Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).
• Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.
• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• Si el juego de cables presenta algún daño, debe sustituirse por un juego de cables especial disponible en el fabricante o en su centro de servicios autorizado.
• Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión se deben incorporar en el cableado fijo de conformidad con las normas de cableado.
• No flambeé debajo del aparato.
• No debe utilizarse para extraer materiales y vapores peligrosos o explosivos.
• Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.
• No utilices un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal

afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.

• Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
• Utilice un paño para limpiar el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Solo un técnico cualificado puede instalar el aparato.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
• No instale la campana de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Si el símbolo (回) no está impreso en la placa de características, el aparato debe estar conectado a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
• Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica después de la instalación.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
• No cambie las especificaciones de este aparato.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• Utilice únicamente los accesorios suministrados con el aparato.
• Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.
• No utilice parrillas eléctricas descubiertas.
• No utilice el aparato como superficie de almacenamiento.
• No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.
• Si el aparato funciona con otros dispositivos, la presión máxima desarrollada no debe superar los 4 Pa (4x10-5 bares).

2.4 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas

extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o está destinada a tener información sobre el estado de funcionamiento. No está destinada a utilizarse en otras aplicaciones y no es adecuada para la iluminación de estancias domésticas.

2.5 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Instrucciones de instalación

Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Vista general del panel de mandos

	Función	Descripción
1	Primera velocidad/Apagada	El motor cambia al primer nivel de velocidad. Unasegunda pulsaciónapaga el aparato.
2	Segunda velocidad	El motor cambia alsegundo nivel de velocidad.
3	Tercera velocidad	El motor cambia aluther nivel de velocidad.
4	Velocidad Tmaxima	El motor cambia a mayora velocidad.
5	Notificacion del filtro	Recuerda cambio o limpiar el filtro de carbún y limpiar el filtró deGRA- sa.
6	Bombilla	Enciende y apaga las luces.

5. USO DIARIO

5.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

01	Mientras calientla la comida, cocinando con ollas tapadas.
2	Mientras cocina con ollas tapadas en multiplez zonas de cocción o quemadores,friendo a tempe- ratura moderada.
3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multiplez zonas de coc- ción o quemadores.
4	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha humedad. Después de 5 minutes, el aparato vuelve al ajuste anterior.

Se recomienda mantener la campana en funcionamiento durante aproximadamente 15 horas después de cocinar.

El panel de control es un campo de sensores. Para usar la campana, toque el símbolo exactamente en el centro durante al menos 1 segundo.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo 0|1. Ahora puede activar las funciones.
2. Para activar la función, toque el símbolo.

La luz de la campana funciona de forma independiente de otras funciones. Para iluminar la superficie de cocción, toque.

Para apagar el aparato, pulse de nuevo el símbolo 0|1.

5.2 Función Hob²Hood

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se determina automáticamente según el ajuste del modo que se usa y la temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

5.3 Activación de la velocidad máxima del motor

Cuando se toca, el motor comienza a configurar a velocidad Tmaxa durante 5 segundos. Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, el toque adicional en no tiene ningún efecto.

5.4 Notificación del filtro

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende durante 30 segundos si se debe limpiar el filtro de grasa. El indicador de filtro parpadea durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la limpieza del filtro de grasa en el capítulo de mantenimiento y limpieza.

Consulte la limpieza del filtro de carbón o a la sustitución del filtro de carbón en el capítulo Mantenimiento y limpieza.

Para resetear la dirección, toque durante 3 segundos.

Para activar o desactivar la función:

1. Encienda el panel de control. Asegúrese de que el panel está encendido.
2. Para activar la función, toque durante 3 segundos.

Si la función está activada, el icono del filtro parpadea cinco veces.

1. Para desactivar la función, toque durante 3 segundos.

Si la función está desactivada, el icono del filtro se activará durante 4 segundos.

6. MANTENIMIENTO Y LIMPIEZA

6.1 Notas sobre la limpieza

Agentes limpiado-res	No use detergentes y cepillos abrasivos. Limpie la superficie del aparato con un pañó suave humedecido en agua Templada y de-tergente suave.
	Después de cocinar,algunas piezas del aparato pueda calentarse. Para evitar manchas,los aparatos deben enfriarse y secarse con un pañó limpio o toallas de papel.
	Limpie las manchas con un detergente suave.
Mantenga la campa-na limpia	Limpie el aparato y los filtros de grasa cada mes. Limpie cuidadosamente la grasa del in-terior y los filtros de grasa. La acumulación de grasa uOthers residuos puede provocar un incendio.Siga las instrucciones de limpieza de los accesos cuando la Notification del filtró estéactivada.Consulte el capítulo Notificación de filtros en el uso diario.
	Los filtros de grasa se PODEN lavar en el lavavajillas.El lavavajillasDebte ajustarse a una temperatura baja y a un ciclo corto. El filtró de grasauede decolorarse, no influye en el rendimiento del aparato.

Filtro de carbón

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. El filtro de carbón activado no es lavable, no se puede regenerar y debe sustituirse aproximadamente cada 4/6 meses de funcionamiento, o con mayor frecuencia en caso de uso particularmente intenso.

6.2 Limpieza del filtro de grasa

Hay dos filtros de grasa. Uno situado bajo y el otro en la parte delantera del aparato.

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

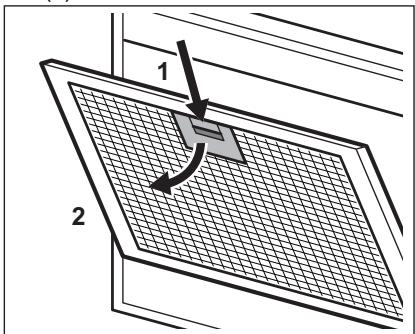

Para limpiar el filtro:

1. Tire de la tapa para abrirla.

1. Presione la manija del clip de montaje en el panel del bajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso. Repita los primeros pasos para todos los filtros si es necesario.

6.3 Sustitución del filtro de carbón

ADVERTENCIA!

El filtro de carbón NO es lavable.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Presione el borde frontal en la ranura hacia la parte inferior del filtro. Incline ligeramente la parte delantera del filtro hacia abajo. Hay dos filtros de carbón. Uno situado abajo y el otro en la parte delantera del aparato.

1. Para instalar el filtro, realice los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro veces.

6.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED. La sustitución de esta pieza debe

hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

7. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Qué hacer si...

Problema	Posible causa	Soluciones
No se pueda encender el aparato.	El aparato no está connectado a una fuente de alimentación o está mal conectado.	Compruebe si el aparato se ha co-nectado correctamente a la red electrica.
No se pueda encender el aparato.	Ha saltado el fusible.	Asegúrese de que el fusible es la causa del fallo de funcionaimiento. Si el fusible sefungede repetidamente, consulte a un electricista@cualida-do.
La bombilla no funciona.	La bombilla es defectuosa.	Cambie la bombilla. Consulte el capitulo "Mantenimiento y limpieza".
El aparato no absorbe suficientes vapeores.	La velocidad del motor no es la ade-cuada para el vapor que se genera.	Cambie la velocidad del motor.
Elindicador®dealarmadel filtrost estáactivado.	Laalarmadel filtrost estáactivada. Elfiltrotdegrasa tiene que limpiarse o el filtrodecarbóndebe sustituiirse o limpiarse.	Consulte la notifications del filtro en el capitulo "Uso diario".

8. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

6.1 Notas sobre la limpieza
