LFV626K - Campana ELECTROLUX - Manual d'usuari gratuït

Tipus de producte	Campana extractora de cuina
Marca	Electrolux
Model	LFV626K
Instal·lació	De paret o sota moble
Comandaments	Tàctils
Velocitats del motor	4 velocitats (1, 2, 3, màxima) + mode boost 5 minuts
Il·luminació	LED integrat, comandament independent
Funció Hob²Hood	Comunicació infraroja amb placa de cocció compatible
Filtre de greix	Metàl·lic, rentable (rentavaixella possible), 2 peces
Filtre de carbó	Actiu, no rentable, a substituir cada 4 a 6 mesos
Alarma filtre	Notificació visual per neteja o substitució
Alimentació elèctrica	220-240 V, 50 Hz
Consum motor	~200 W (estimació)
Consum il·luminació	~3 W (estimació)
Distància mínima al pla de cocció	65 cm
Manteniment	Neteja mensual filtre de greix; substitució filtre de carbó periòdica
Seguretat	Aturada automàtica després de 5 minuts en velocitat màxima; protecció contra sobreescalfament
Reparabilitat	Bombeta LED reemplaçable per tècnic; peces de recanvi via SAT autoritzat
Garantia	2 anys (estàndard, a verificar segons país)

Preguntes freqüents - LFV626K ELECTROLUX

Com netejar el filtre de greix de la campana Electrolux LFV626K?

Per netejar el filtre de greix, obriu la tapa, premeu la palanca de la pinça, feu bascular el filtre cap avall i traieu-lo. Renteu-lo a mà amb una esponja i un detergent suau, o al rentavaixella a baixa temperatura i cicle curt. Torneu-lo a col·locar seguint els passos inversos. Feu aquesta operació almenys cada mes.

Quan i com substituir el filtre de carbó de la campana?

El filtre de carbó no és rentable i s'ha de substituir cada 4 a 6 mesos (més freqüentment en cas d'ús intensiu). Per substituir-lo, traieu primer els filtres de greix, després premeu la vora davantera del filtre de carbó i inclineu-lo cap avall per desenganxar-lo. Instal·leu el nou filtre seguint l'ordre invers.

Què significa el llum d'alarma del filtre?

El llum del filtre s'encén fix durant 30 segons per indicar que el filtre de greix s'ha de netejar. Si parpelleja durant 30 segons, vol dir que el filtre de carbó s'ha de substituir o netejar. Després d'haver fet el manteniment, premeu el botó del filtre durant 3 segons per reiniciar l'alarma.

Com funciona la funció Hob²Hood?

La funció Hob²Hood connecta automàticament la campana a una placa de cocció compatible mitjançant infraroig. La velocitat del motor s'ajusta en funció de la temperatura de la zona de cocció més calenta. També podeu controlar la campana des de la placa de cocció. Per a més detalls, consulteu el manual de la vostra placa de cocció.

Per què la meva campana no s'encén?

Verifiqueu primer que la campana estigui correctament endollada a una presa elèctrica i que el fusible no hagi saltat. Si el problema persisteix, contacteu un electricista qualificat. Assegureu-vos també que els comandaments tàctils estiguin activats tocant el centre del símbol durant almenys 1 segon.

Com canviar la bombeta LED de la campana?

La bombeta LED de la campana només pot ser substituïda per un tècnic qualificat del servei postvenda. En cas de mal funcionament, consulteu la secció « Manteniment » del capítol « Instruccions de seguretat » del manual i contacteu un reparador autoritzat.

Quines són les diferents velocitats del motor?

La campana disposa de 4 velocitats: una velocitat 1 per escalfar suaument, velocitat 2 per cocció normal, velocitat 3 per fregir i bullir, i la velocitat màxima per grans quantitats de vapor (funciona 5 minuts i torna a l'ajust anterior). Els comandaments són tàctils: premeu el símbol corresponent.

Com reiniciar l'alarma del filtre després de la neteja?

Després d'haver netejat o substituït els filtres, assegureu-vos que el panell de comandament estigui encès. Premeu el botó de notificació del filtre durant 3 segons. Si l'alarma estava activada, el llum parpelleja 5 vegades; si desactivada, es manté encès 4 segons i s'apaga.

Es pot rentar el filtre de carbó?

No, el filtre de carbó no és rentable i no es pot regenerar. S'ha de substituir periòdicament (cada 4 a 6 mesos). En canvi, el filtre de greix metàl·lic es pot rentar al rentavaixella o a mà.

Quina és la distància mínima entre la campana i la placa de cocció?

La distància mínima entre la superfície de cocció i la part inferior de la campana ha de ser d'almenys 65 cm, tret que s'indiqui el contrari a les instruccions d'instal·lació de la placa de cocció.

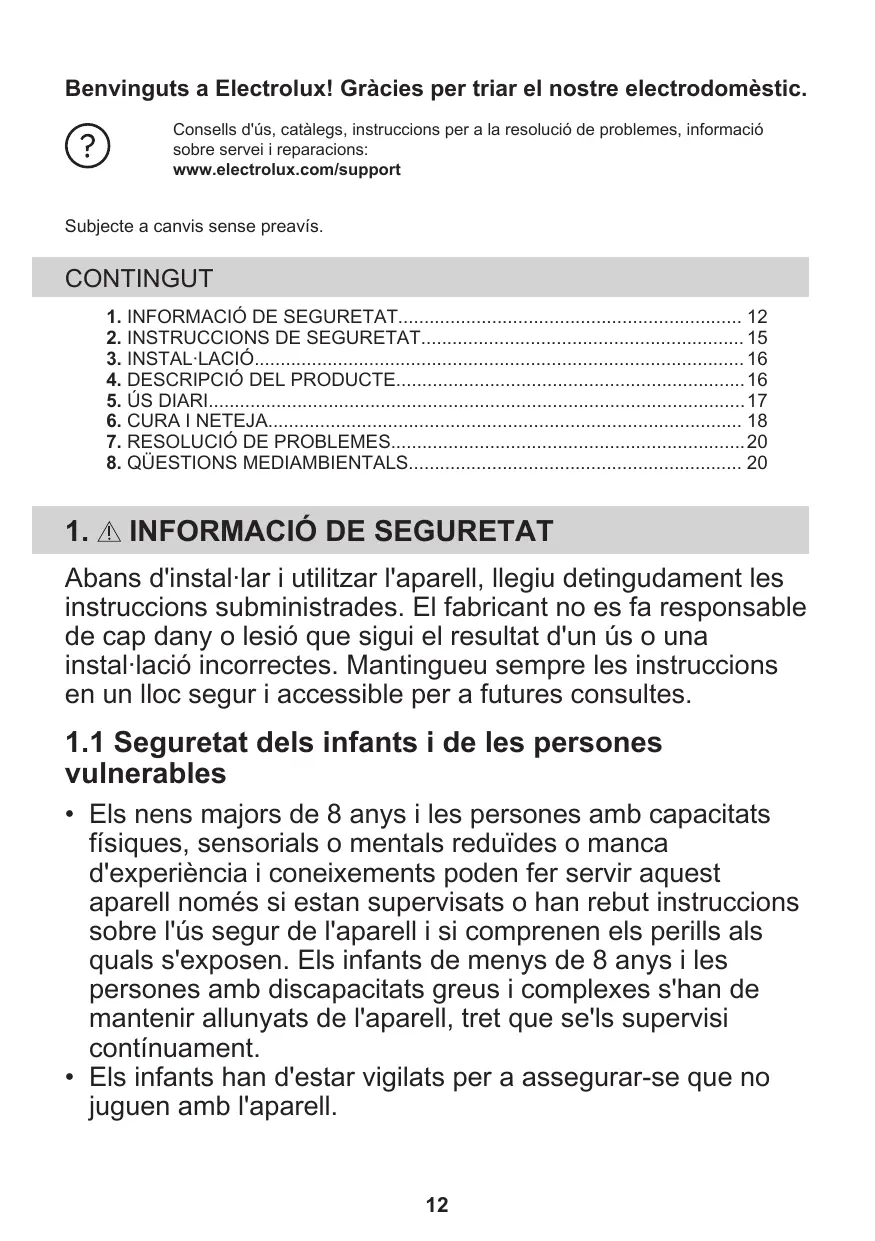

MANUAL D'USUARI LFV626K ELECTROLUX

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a consultes futures.

1.1 Seguretat dels infants i de les persones vulnerables

• Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.
• Els infants han d'estar vigilats per a assegurar-se que no juguen amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-lo correctament.
• Manteniu els infants i els animals allunyats de l'aparell quan estigui en funcionament.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest aparell està destinat només a ús domèstic sobre plaques, cuines i aparells de cocció similars.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• Abans de dur a terme qualsevol manteniment, desconnecteu l'aparell del subministrament elèctric.
• PRECAUCIÓ: Les parts accessibles PODEN escalfar-se si esteu fent servir aparells de cocció.
• Feu servir únicament els cargols subministrats amb l'aparell; si no els inclou, utilitzeu cargols com els recomanats a les instruccions d'instal·lació. Instal·leu l'aparell en un lloc segur i adequat, d'acord amb els requisits d'instal·lació.
• AVÍS: Si els cargols no es posen o no es fixa el dispositiu d'acord amb aquestes instruccions, pot causar riscos elèctrics.
• No feu servir adhesius per fixar l'aparell.
• La distància mínima entre la superfície de la placa sobre la qual reposen els estris de cuina i la part baixa de l'aparell ha de ser d'un mínim de 65 cm, tret que les instruccions d'instal·lació de l'aparell o la placa indiquin el contrari.
• La sortida d'aire ha de complir amb les normatives locals.
• Assegureu-vos que el lloc d'instal·lació de l'aparell estigui ben ventilat per evitar el reflux de gasos procedents

d'aparells que utilitzen altres combustibles, inclosos els de flama directa.

• Assegureu-vos que les obertures de ventilació no estiguin obstruïdes i que l'aire absorbit per l'aparell no vagi dirigit cap a un conducte que serveixi per a l'evacuació de fums i vapors d'altres aparells (sistemes de calefacció central, termosifons, escalfadors d'aigua, etc.).
• Quan l'aparell funcioni amb altres aparells, el buit màxim generat a l'estança no pot superar els 0,04 mbar.
• Si el cable d'alimentació està danyat, el fabricant, el centre de servei autoritzat o bé una persona qualificada l'haurà de substituir per evitar qualsevol perill elèctric.
• Si el joc de cables està danyat, el fabricant o el seu respectiu Centre de servei autoritzat l'haurà de substituir per un altre joc de cables especial.
• Si l'aparell està connectat directament a l'alimentació elèctrica, la instal·lació elèctrica ha d'estar equipada amb un dispositiu aïllant que permeti desconnectar l'aparell de la xarxa elèctrica en tots els pols. S'ha de garantir una desconnexió completa amb les condicions especificades a la categoria de sobretensió III. Cal incorporar els mitjans per a la desconnexió en el cablejat fix d'acord amb les normes de cablejat.
• No feu flamejats sota l'aparell.
• No feu servir l'aparell per expulsar materials i vapors perillosos o explosius.
• Netegeu l'aparell regularment amb un drap suau per evitar el deteriorament del material de la superfície.
• No feu servir netejadors de vaporet, aigua polvoritzada, netejadors abrasius agressius ni rascadores metàl·liques esmolades per netejar la superfície de l'aparell. Feu servir només detergents neutres.
• Netegeu els filtres de greix regularment (almenys cada 2 mesos) i elimineu els dipòsits de greix per evitar riscos d'incendi.
• Feu servir un drap per netejar l'interior de l'aparell.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

AVÍS!

Risc de lesió, descàrregues elèctriques, incendi, cremades o danys a l'aparell.

• La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell. Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tancat.
• Abans d'instal·lar l'aparell, traieu tot l'embalatge, les etiquetes i el film protector.
• No instal·leu el sistema d'escapament d'aire en una cavitat de la paret, tret que la cavitat estigui dissenyada per a aquest propòsit.

• Totes les connexions elèctriques les ha de dur a terme un tècnic qualificat.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric. L'aparell s'ha de connectar a una presa de terra si el símbol (no està imprès a la placa de característiques).
• Feu servir sempre un sòcol antixoc correctament instal·lat.
• No deixeu que el cable d'alimentació s'enredi.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Si el sòcol de la presa de corrent està solt, no connecteu l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació està solt o s'ha instal·lat incorrectament, el terminal pot escalfar-se excessivament.
• Connecteu l'aparell només quan s'acabi la instal·lació. Assegureu-vos que hi hagi accés a un punt de subministrament elèctric després de la instal·lació.

2.3 Utilització

AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• Aquest aparell només és per a finalitats culinàries. No el feu servir amb altres finalitats.
• No modifiqueu les especificacions d'aquest aparell.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua. Utilitzeu només els accessoris subministrats amb l'aparell.
• Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan feu servir l'aparell per cuinar.
• No feu servir graelles elèctriques sense tapar. No feu servir l'aparell com a superfície d'emmagatzematge.
• No feu servir lupa, prismàtics ni dispositius òptics semblants per mirar directament la il·luminació de l'aparell.
• Si l'aparell funciona juntament amb altres dispositius, la pressió màxima desenvolupada no pot excedir de 4 Pa (4x10-5 bar).

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.

2.5 Eliminació

AVÍS!

Risc de lesió o asfíxia.

3. INSTAL·LACIÓ

AVÍS!

Consulteu els capítols de seguretat.

• Poseu-vos en contacte amb les vostres autoritats municipals per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica. Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

4. DESCRIPCIÓ DEL PRODUCTE

3.1 Instruccions d'instal·lació

Per tenir informació completa sobre la instal·lació de l'aparell, consulteu el fulletó d'instal·lació.

4.1 Visió general del tauler de control

	Funcions	Descripció
1	Primera velocitat/Apagat	El motor canvia a la primera velocitat. L'aparell s'apaga en premer dues vegades.
2	Segona velocitat	El motor canvia al segon nivell de velocitat.
3	Tercera velocitat	El motor canvia al tercer nivell de velocitat.
4	Velocitat maxima	El motor canviàrà a la velocitat més alta.
	Funcions	Descripción
5	Notificació del filtrre	Us recorda cuando toca canviar o netejar el filtrre de carbo i netejar el filtrre de greixos.
6	Llum	Encén i apaga els llums.

5. ÚS DIARI

5.1 Ús de la campana

Comproveu la velocitat recomanada a la taula següent.

011	Quan estigueu escalfant menjar, cuinant amb els estris tapats.
2	Quan estigueu cuinant amb recipientents tapats en diverses zones de cocción o cremadores, freadint suaument.
3	Quan estigueu bullint i freadint grans quantitats de menjar sense taps, fent servir diverses zones de cocción o cremadores.
	Mentre estigueu bullint i freadint grans quantitats de menjar sense taps i hi harei molta humitat. Després de 5 Minutes, l'aparell recuperarà a la seva configuración anterior.

Es recomana deixar la campana en funcionament durant uns 15 minuts després de la cocció.

El tauler de control és un camp tàctil. Per fer funcionar la campana, toqueu el símbol exactament al mig durant almenys 1 segon.

Per utilitzar la campana:

1. Enceneu l'aparell prement el símbol 01. Ara ja podeu activar les funcions.
2. Per activar la funció, toqueu el símbol.

És una funció automàtica que connecta la placa a una campana. Tant la placa com la campana tenen un comunicador de senyals infrarojos. La velocitat del ventilador s'estableix automàticament segons el mode seleccionat i la temperatura de la peça de bateria més calenta de la placa. També podeu fer funcionar el ventilador utilitzant la placa manualment. La funció es pot activar des del tauler de la placa.

Per trobar més informació sobre com utilitzar la funció, consulteu el manual d'usuari de la placa.

5.3 Activació de la velocitat màxima del motor

Quan toqueu, la velocitat màxima del motor comença a funcionar durant 5 minuts. Passat aquest temps, l'aparell tornarà a la configuració de velocitat anterior.

5.4 Notificació del filtre

L'alarma del filtre us recorda quan toca canviar o netejar el filtre de carbó i netejar el filtre de greixos. L'indicador del

filtre s'encén durant 30 segons si s'ha de netejar el filtre de greixos. L'indicador del

filtre parpelleja durant 30 segons si s'ha de substituir o netejar el filtre de carbó.

Consulteu l'apartat de neteja del filtre de greixos al capítol de cura i neteja.

Consulteu els apartats de la neteja del filtre de carbó o la substitució del filtre de carbó al capítol de cura i neteja.

Per restablir la funció, toqueu durant 3 segons.

Per activar o desactivar la funció:

1. Enceneu el tauler de control. Assegureu-vos que el tauler estigui activat.
2. Per activar la funció, toqueu durant 3 segons.

1. Per desactivar la funció, toqueu durant 3 segons.

No utilizezEU detergents ni raspalls abrasius. Netegeu la superficie de l'aparell amb un drap suau mullat amb aigua tèbia i un detergent suau.

Després de cuinar, algunes parts de l'aparell PODEN estar calentes. Per evitar taques, l'a- parell s'ha dedeerar refredar i eixugar amb un drap net o paper de cuina.

Netegeu les taques amb un detergent suau.

Netegeu l'aparell i els filtres de greixos cada mes. Netegeu tota presência de greix de l'in- terior i dels filtres de greixos. L'accumulació de greix o autres residus pot provocar un in- cendi. Seguiu les instruccions per netejar els accessoris quam la Notificationció del filtre s'activi. Consulteu Notificació del filtre al capitol "Üs diari".

Els filtres de greixos es PODen rentar al rentavaixella. El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, pero això no influeix en el rendiment de l'aparell.

El temps de saturacion del filtre de carbo varia segons el tipus de cocció i la Frequüencia amb què netegeu el filtre de greixos. El filtre de carbo activat no es pot rentar ni regenerar i s'ha de substituir aproximamente cada 4/6moses de functiomento, o amb més fre- qu'encia en cas de fer un ÚS especialment més intens de l'aparell.

Filtre de carbó

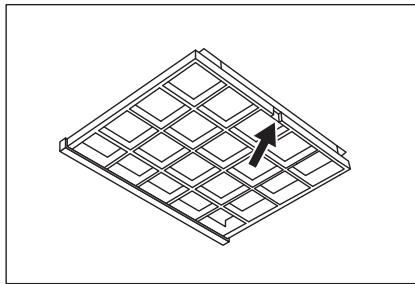

6.2 Neteja del filtre de greixos

Hi ha dos filtres de greixos: un situat a sota i l'altre a la part frontal de l'aparell.

Els filtres es munten amb l'ajuda de clips i passadors al costat oposat.

Per netejar el filtre:

1. Estireu la tapa per obrir-la.

1. Inclineu lleugerament la part frontal del filtre cap avall (2) i, a continuació, estireu. Repetiu els dos primers passos per a tots els filtres.
2. Netegeu els filtres amb una esponja amb detergent no abrasiu o al rentavaixella.

i

El rentavaixella s'ha de configurar a una temperatura baixa i amb un cicle curt. Pot ser que el filtre de greixos perdi color, però això no influeix en el rendiment de l'aparell.

1. Per tornar a muntar els filtres, seguiu els primers dos passos en ordre invers. Repetiu els passos per a tots els filtres, si escau.

1. Traieu els filtres de greixos de l'aparell. Consulteu l'apartat "Neteja del filtre de greixos" d'aquest capítol.
2. Premeu l'extrem frontal de la ranura cap a la part inferior del filtre. Inclineu lleugerament la part frontal del filtre cap avall. Hi ha dos filtres de carbó. Un situat a sota i l'altre a la part frontal de l'aparell.

1. Per instal·lar un filtre nou, seguiu els mateixos passos en ordre invers. En qualsevol cas, els filtres s'han de substituir almenys cada quatre mesos.

Aquest aparell se subministra amb una bombeta LED. Aquesta part només la pot substituir un tècnic. En cas de funcionament deficient, consulteu "Servei" al capítol "Instruccions de seguretat".

Problema	Possible causa	Solucioso
No es pot engegar l'aparell.	L'aparell no está connectat al sub-ministrament eléctric o no está con-nectat correctamente.	Comproveu que l'aparell estigui connectat correctamente al subminis-trament eléctric.
No es pot engegar l'aparell.	El fusible s'ha fos.	Assegureu-vos que el fusible sigui la causa del mal funciona. Si el fusible salta una vegada darrere l'altra, poseu-vos en contacte amb un electricista qualificat.
El llum no funciona.	La bombeta és defectuosa.	Substitu-iu bombeta. Consulteu el capi-tol "Cura i neteja".
L'aparell no absorbeix prou els va-pors.	La velocitat del motor no és l'ade-quada per als vapors que es gene-ren.	Canvieu la velocitat del motor.
L'indicador d'alarma del filtre es-tà encès.	L'alarma del filtre está activada.S'ha de netejar el filtre de greixos o el filtre de carbó s'ha de substituir o netejar.	Consulteu Notification del filtre al ca-pítol "Us diari".

8. QUESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol. Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu

les escombraries domèstiques els aparells amb el símbol. Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.

5.2 Funció Hob²Hood
