Toote tüüp	Köögikubu
Kaubamärk	Electrolux
Mudel	LFV626K
Paigaldus	Seinale või kapi alla
Juhtnupud	Puutetundlikud
Mootori kiirused	4 kiirust (1, 2, 3, maksimaalne) + 5-minutiline boost-režiim
Valgustus	Sisseehitatud LED, sõltumatu juhtimine
Hob²Hood funktsioon	Infrapunaside ühilduva pliidiga
Rasvafilter	Metallist, pestav (võib pesta nõudepesumasinas), 2 tükki
Söefilter	Aktiivsüsi, mittepestav, vahetada iga 4-6 kuu tagant
Filtri alarm	Visuaalne teade puhastamiseks või vahetamiseks
Toiteallikas	220-240 V, 50 Hz
Mootori tarbimine	~200 W (hinnanguliselt)
Valgustuse tarbimine	~3 W (hinnanguliselt)
Minimaalne kaugus pliidist	65 cm
Hooldus	Rasvafiltri igakuine puhastus; söefiltri perioodiline vahetus
Ohutus	Automaatne väljalülitus 5 minuti pärast maksimaalsel kiirusel; ülekuumenemiskaitse
Remonditavus	LED-pirn vahetatav tehniku poolt; varuosad volitatud teeninduse kaudu
Garantii	2 aastat (standard, kontrollige riigiti)

Korduma kippuvad küsimused - LFV626K ELECTROLUX

Kuidas puhastada Electrolux LFV626K köögikubu rasvafiltrit?

Rasvafiltri puhastamiseks avage kaas, vajutage klambri hooba, kallutage filter alla ja eemaldage see. Peske seda käsitsi käsna ja õrna pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Pange see tagasi vastupidises järjekorras. Tehke seda vähemalt iga kuu.

Millal ja kuidas vahetada köögikubu söefiltrit?

Söefilter pole pestav ja seda tuleb vahetada iga 4-6 kuu tagant (sagedamini intensiivse kasutuse korral). Vahetamiseks eemaldage esmalt rasvafiltrid, seejärel vajutage söefiltri esiserva ja kallutage see alla, et see lahti saada. Paigaldage uus filter vastupidises järjekorras.

Mida tähendab filtri alarmi indikaator?

Filtri indikaator põleb pidevalt 30 sekundit, mis näitab, et rasvafilter vajab puhastamist. Kui see vilgub 30 sekundit, tähendab see, et söefilter tuleb vahetada või puhastada. Pärast hooldust vajutage filtri nuppu 3 sekundit, et alarm lähtestada.

Kuidas töötab Hob²Hood funktsioon?

Funktsioon Hob²Hood ühendab köögikubu automaatselt ühilduva pliidiga infrapuna kaudu. Mootori kiirus kohandub kuumima keedutsooni temperatuuri järgi. Saate köögikubu juhtida ka pliidilt. Lisateavet leiate oma pliidi kasutusjuhendist.

Miks mu köögikubu ei lülitu sisse?

Kontrollige esmalt, et köögikubu on korralikult elektripistikusse ühendatud ja et kaitse pole läbi põlenud. Kui probleem püsib, võtke ühendust kvalifitseeritud elektrikuga. Veenduge ka, et puutetundlikud juhtnupud on aktiveeritud, puudutades sümboli keskpunkti vähemalt 1 sekund.

Kuidas vahetada köögikubu LED-pirni?

Köögikubu LED-pirni saab vahetada ainult volitatud teeninduse kvalifitseeritud tehnik. Rikke korral vaadake kasutusjuhendi peatükist "Ohutusjuhised" jaotist "Hooldus" ning võtke ühendust volitatud remonditöökojaga.

Millised on mootori erinevad kiirused?

Köögikubul on 4 kiirust: kiirus 1 õrnaks soojendamiseks, kiirus 2 tavapäraseks keetmiseks, kiirus 3 praadimiseks ja puljongiks ning maksimaalne kiirus suurte aurukoguste jaoks (töötab 5 minutit, seejärel naaseb eelmisele seadistusele). Juhtnupud on puutetundlikud: vajutage vastavat sümbolit.

Kuidas lähtestada filtri alarm pärast puhastamist?

Pärast filtrite puhastamist või vahetamist veenduge, et juhtpaneel on sisse lülitatud. Vajutage filtri teavituse nuppu 3 sekundit. Kui alarm oli aktiveeritud, vilgub indikaator 5 korda; kui mitte, põleb see 4 sekundit ja kustub.

Kas söefiltrit saab pesta?

Ei, söefilter pole pestav ega taastatav. See tuleb vahetada perioodiliselt (iga 4-6 kuu tagant). See-eest metallist rasvafiltrit võib pesta nõudepesumasinas või käsitsi.

Milline on minimaalne kaugus köögikubu ja pliidi vahel?

Minimaalne kaugus pliidi pinna ja köögikubu alumise osa vahel peab olema vähemalt 65 cm, välja arvatud juhul, kui pliidi paigaldusjuhendis on märgitud teisiti.

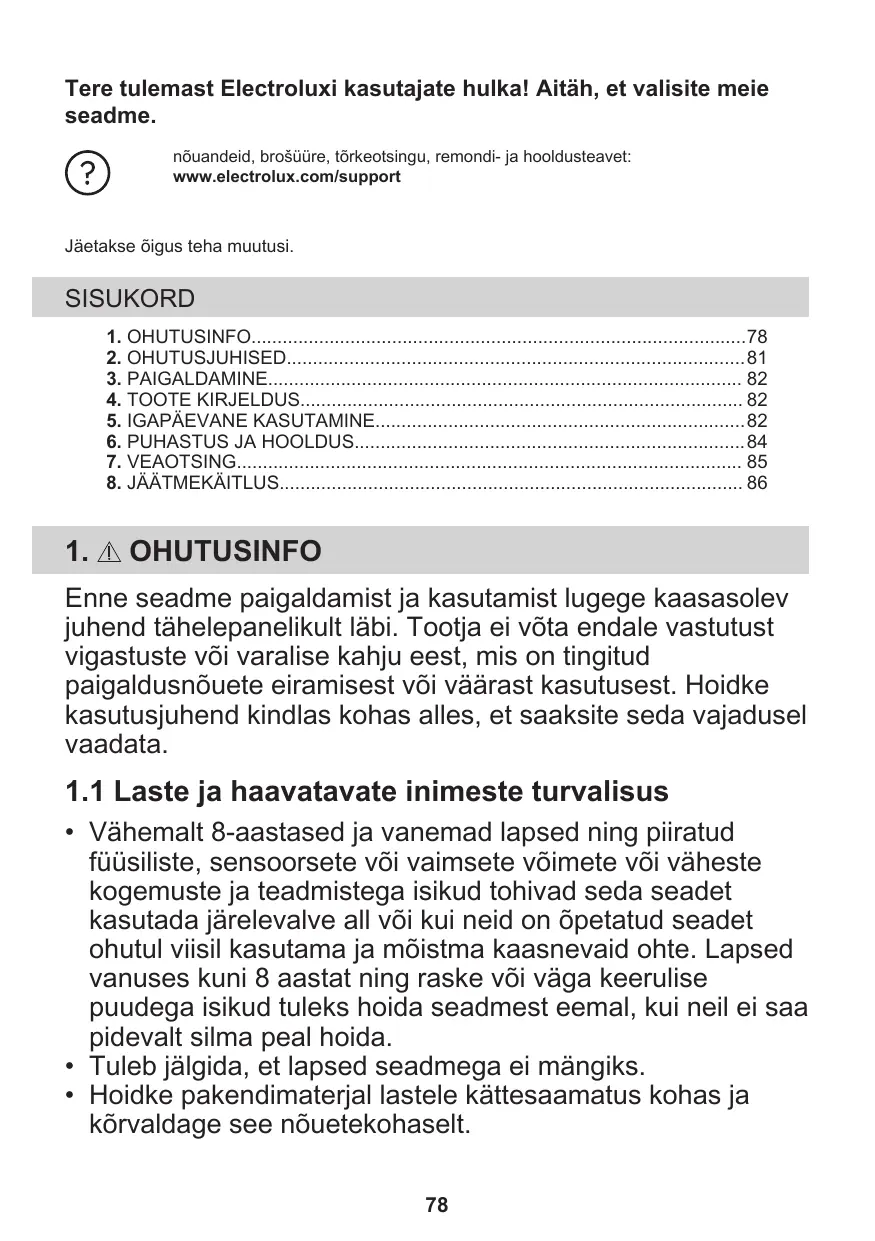

KASUTUSJUHEND LFV626K ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Jäetakse õigus teha muudatusi.

SISUKORD

1. OHUTUSINFO 78
2. OHUTUSJUHISED 81 3. PAIGALDAMINE 82 4. TOOTE KIRJELDUS 82
3. IGAPÄEVANE KASUTAMINE 82 6. PUHASTUS JA HOOLDUS 84 7. VEAOTSING 85 8. JÄÄTMEKÄITLUS 86

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärkasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida. - Tuleb jälgida, et lapsed seadmega ei mängiks. - Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.

• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.
• Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on mõeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete juures.
• See seade on ette nähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.
• Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.
• Ärge kasutage seadme kinnitamiseks liime.
• Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidi paigaldusjuhendis ei ole öeldud teisiti.
• Õhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.
• Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks. - Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar. - Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt. - Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt. - Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele. Vältige seadme all flambeerimist. - Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks. - Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt. - Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid. - Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted. - Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada. Järgige seadmega kaasasolevaid paigaldusjuhiseid. Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.
• Ärge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

2.2 Elektrühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

Kõik elektrühendused peab teostama kvalifitseeritud elektrik. - Kontrollige, kas andmeplaadil olevad elektrandmed vastavad teie kohaliku vooluvõrgu näitajatele. Kui andmeplaadil ei ole trükitud sümbolit (回), tuleb see seade maandada. - Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. Vältige elektrijuhtmete sassiminekut. - Ärge kasutage mitmikpistikuid ega pikenduskaableid. Kui seinakontakt logiseb, ärge pange sinna toitepistikut. - Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust. - Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada. Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu

elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.

Paigaldamisel jätke ühendamine kõige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mitte mingil muul eesmärgil. - Ärge muutke seadme tehnilisi omadusi. - Ärge kasutage seadet märgade kätega ega veega kokku puutudes. - Kasutage ainult seadmega kaasnenud tarvikuid. - Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või õliga. - Ärge kasutage katmata elektrilisi reste. - Ärge kasutage seadet hoiupinnana. - Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse. Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Kõrvaldamine

HOIATUS!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4. TOOTE KIRJELDUS

4.1 Juhtpaneeli ülevaade

	Funktsoon	Kirjeldus
1	Esimene kiirus / Väljas	Mootor lūlitub esimesele kiirusele. Teine vajutus lūlitab seadme välja.
2	Teine kiirus	Mootor lūlitub teisele kiirusele.
3	Kolmas kiirus	Mootor lūlitub kolmandale kiirusele.
4	Maksimumkiirus	Mootor lūlitub maksimaalsele põörlemiskiirusele.
5	Filtri marguanne	Tuletab meelde, et söefilter tuleb asendada või puhistada ja rasvafil-ter tuleb puhistada.
6	lamp	Lūlitab valgustuse sisse ja välja.

5. IGAPÄEVANE KASUTAMINE

5.1 Õhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

011	Toidu kuumutamisel kaanetatud potiga.
2	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, òrn praedimine.
3	Keetmine ja suuremate koguste praedimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.
	Keetmine ja suuremate koguste praedimine ilma kaaneta, suur niiskus. 5 minuti pärast lūlitub seade uesti eelmisele sätttele.

i

Soovitatav on jätta pärast küpsetamist õhupuhasti tööle ligikaudu 15 minutiks.

i

Juhtpaneel on sensorväli. Õhupuhasti kasutamiseks puudutage täpselt keskel olevat sümbolit vähemalt 1 sekundi jooksul.

Õhupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades sümbolit 0|1. Nüüd saate funktsioonid sisse lülitada.
2. Funktsiooni käivitamiseks puudutage sümbolit.

i

Õhupuhasti valgusti on teistest funktsioonidest sõltumatu.

Toiduvalmistuspinna valgustamiseks puudutage

Seadme väljalülitamiseks vajutage uuesti sümbolit 01.

5.2 Hob²Hood funktsioon

See on automaatne funktsioon, mis ühendab pliidi õhupuhastiga. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatorit saate pliidil kasutada ka käsitsi. Funktsiooni saab aktiveerida pliidi paneelilt.

i

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

5.3 Maksimaalse mootorikiiruse sisselülitamine

Puudutades nuppu, lülitub maksimaalne mootorikiirus sisse 5 minutiks. Pärast seda pöördub seade tagasi eelmisele kiirustasemele.

i

Kui funktsioon on sisse lülitatud, ei ole nupu täiendaval puudutamisel mingit mõju.

5.4 Filtri märguanne

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse. Kui söefilter vajab puhastamist, lülitub filtri indikaator 30 sekundiks sisse.

i

Lugege rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist.

i

Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist.

Funktsiooni lähtestamiseks puudutage nuppu 3 sekundit.

Funktsioon:

1. Lülitage sisse juhtpaneel. Veenduge, et paneel on sisse lülitatud.
2. Funktsiooni aktiveerimiseks puudutage nuppu 3 sekundit.

Kui söefiltri märguanne on sisse lülitatud, siis filtri ikoon vilgub viis korda.

1. Funktsiooni väljalülitamiseks puudutage nuppu 3 sekundit.

Kui funktsioon on välja lülitatud, siis filtri ikoon

vilgub 4 sekundi jooksul.

6. PUHASTUS JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid	Ärge kasutage abrisivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.
	Pärast toiduvalmistamist on möned seadmeosad kuumad. Plekkide valtimiseks laske seadmel enne puhasstamist jahtuda; kuivatage seda puhta lapi viö kõogipaberiga.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhasustsvahendit.
Hoidke öhupushasti puhtana	Nii seadet kui rasvafiltrit tuleks pöhjalikumalt puhasstada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujäkide kogunemine vöib kaasa tuua suttimi-se. Kui filtri hoiatus põleb, järgige tarvikute puhasamise juhiseid. Vt filtri hoiatase jaotist pea-tükis lgapäevane kasutamine.
	Rasvafiltread vöib pesta ka nõudepesumasinas. Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Ras-vafilter vöib värvi muuta, kuid see ei mõjuta seadme toimivust.
Söeffilter	Söeffiltr kullastumisaeg muutub sõltuvalt toiduvalmistamise tüübist ja rasvafiltri puhasamise regulaarsusest. Aktiveeritud söeffilter ei ole pestav, seda ei saa regenereerida ning see tuleb uue vustu välja vahetada iga 4/6 kuu tagant vöi väga intensivse kasutamise korral tihedamini.

6.2 Rasvafiltri puhastamine

Seal on kaks rasvafiltrit. Üks filter asub seadme allosas ja teine esiosas.

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihvte.

Filtri puhastamiseks:

1. Tõmmake katet, et see eemaldada.

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tõmmake.

Korrake kahte esimest toimingut kõigi filtrite puhul.

1. Puhastage filtrid nõudepesumasinas või mitteabrasiivse toimega pesuaines niisutatud käsnaga.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme kõigi filtrite puhul, kui see on asjakohane.

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem	Võimalik põhjus	Körvaldamise abinõu
Ei saa seadet aktiveerida.	Seade ei ole elektrivörku ühendatud või on valesti ühendatud.	Kontrollige, kas seade on öigesti elektrivörku ühendatud.

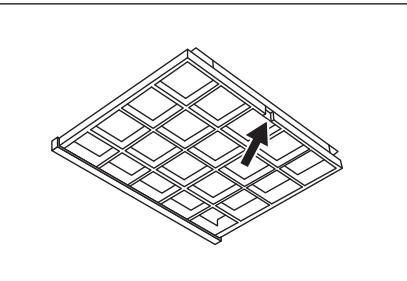

Filtri vahetamiseks toimige järgmiselt.

1. Eemaldage seadmelt rasvafiltrid. Vt selle peatüki jaotist „Rasvafiltri puhastamine".
2. Vajutage pesas eesmist serva filtri tagumise osa suunas. Kallutage filtri esiosa kergelt allapoole. Seal on kaks söefiltrit. Üks filter asub seadme alosas ja teine esiosas.

1. Uue filtri paigaldamiseks tehke samad toimingud vastupidises järjekorras. Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

6.4 Lambi vahetamine

See seade tarnitakse koos LED-lambiga. Selle komponendi tohib välja vahetada ainult tehnik. Mis tahes tõrgete korral vaadake peatüki "Ohutusjuhised" alaloiku "Hooldus".

Probleem	Vöimalik pöhjus	Körvaldamise abinõu
Ei saa seadet aktiveerida.	Kaitse on vallandunud.	Veenduge, et törke pöhjuseks on kaitse. Kui kaitse korduvalt uesti vallandub, võtke ühendust elektrik-uga.
Valgusti ei põle.	Lamp on defektne.	Asendage lambipirn uega. Vt peataukki "Puhastus ja hooldus".
Seade ei imä aure piisavalt Hästi.	Mootori põörlemiskiirus ei vasta tek-kivate aurude kogusele.	Mutuke mootori põörlemiskiirust.
Filtrihoiatuse indikaator põleb.	Filtrihoiatus põleb. Rasvafilter tuleb puhasada või söefilter välja vaheta-da või puhasada.	Vt filtri hoiatust jaotisest "Igapäeva-ne kasutamine".

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ning suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
