Produkttype	Kjøkkenhette
Merke	Electrolux
Modell	LFV626K
Installasjon	Veggmontert eller under overskap
Kontroller	Berøring
Motorhastigheter	4 hastigheter (1, 2, 3, maksimal) + boostmodus 5 minutter
Belysning	Integrert LED, uavhengig kontroll
Hob²Hood-funksjon	Infrarød kommunikasjon med kompatibel komfyr
Fettfilter	Metall, vaskbart (oppvaskmaskin mulig), 2 deler
Kullfilter	Aktivt, ikke vaskbart, må skiftes hver 4. til 6. måned
Filteralarm	Visuell varsling for rengjøring eller utskifting
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	~200 W (estimert)
Lyseffekt	~3 W (estimert)
Minimumsavstand til kokeplate	65 cm
Vedlikehold	Månedlig rengjøring av fettfilter; periodisk utskifting av kullfilter
Sikkerhet	Automatisk stopp etter 5 minutter på maksimal hastighet; overopphetingsbeskyttelse
Reparerbarhet	LED-pære kan skiftes av tekniker; reservedeler via autorisert service
Garanti	2 år (standard, sjekk i henhold til land)

Ofte stilte spørsmål - LFV626K ELECTROLUX

Hvordan rengjøre fettfilteret på Electrolux LFV626K hette?

For å rengjøre fettfilteret, åpne dekselet, trykk på klemspaken, vipp filteret ned og ta det ut. Vask det for hånd med en svamp og mildt vaskemiddel, eller i oppvaskmaskin på lav temperatur og kort program. Sett det tilbake ved å følge trinnene i revers. Utfør denne operasjonen minst hver måned.

Når og hvordan skifte kullfilteret på hetten?

Kullfilteret kan ikke vaskes og må byttes hver 4. til 6. måned (oftere ved intensiv bruk). For å bytte det, fjern først fettfiltrene, trykk deretter på forkanten av kullfilteret og vipp det ned for å løsne det. Sett inn det nye filteret i omvendt rekkefølge.

Hva betyr filteralarmlyset?

Filterlyset lyser fast i 30 sekunder for å indikere at fettfilteret må rengjøres. Hvis det blinker i 30 sekunder, betyr det at kullfilteret må byttes eller rengjøres. Etter vedlikehold, trykk på filterknappen i 3 sekunder for å tilbakestille alarmen.

Hvordan fungerer Hob²Hood-funksjonen?

Hob²Hood-funksjonen kobler automatisk hetten til en kompatibel komfyr via infrarødt. Motorhastigheten justeres basert på temperaturen på den varmeste kokesonen. Du kan også styre hetten fra komfyren. For mer informasjon, se bruksanvisningen for komfyren.

Hvorfor slår ikke hetten seg på?

Sjekk først at hetten er riktig tilkoblet en stikkontakt og at sikringen ikke har gått. Hvis problemet vedvarer, kontakt en kvalifisert elektriker. Sørg også for at berøringskontrollene er aktivert ved å berøre midten av symbolet i minst 1 sekund.

Hvordan skifte LED-pæren på hetten?

LED-pæren på hetten kan kun skiftes av en kvalifisert tekniker fra kundeservice. Ved feil, se delen « Vedlikehold » i kapitlet « Sikkerhetsinstruksjoner » i bruksanvisningen og kontakt en autorisert reparatør.

Hva er de ulike motorhastighetene?

Hetten har 4 hastigheter: hastighet 1 for svak oppvarming, hastighet 2 for normal matlaging, hastighet 3 for frityrsteking og kraftig koking, og maksimal hastighet for store mengder damp (fungerer i 5 minutter og går deretter tilbake til forrige innstilling). Kontrollene er berøring: trykk på det tilsvarende symbolet.

Hvordan tilbakestille filteralarmen etter rengjøring?

Etter rengjøring eller utskifting av filtrene, sørg for at kontrollpanelet er tent. Trykk på filtervarslingsknappen i 3 sekunder. Hvis alarmen var aktivert, blinker lyset 5 ganger; hvis deaktivert, lyser det i 4 sekunder og slås deretter av.

Kan kullfilteret vaskes?

Nei, kullfilteret kan ikke vaskes og kan ikke regenereres. Det må skiftes periodisk (hver 4. til 6. måned). Derimot kan det metalliske fettfilteret vaskes i oppvaskmaskin eller for hånd.

Hva er minimumsavstanden mellom hetten og komfyren?

Minimumsavstanden mellom kokeflaten og hetteundersiden må være minst 65 cm, med mindre annet er angitt i installasjonsanvisningen for komfyren.

BRUKSANVISNING LFV626K ELECTROLUX

1. Tenn apparatet ved å trykke på symbolet 01

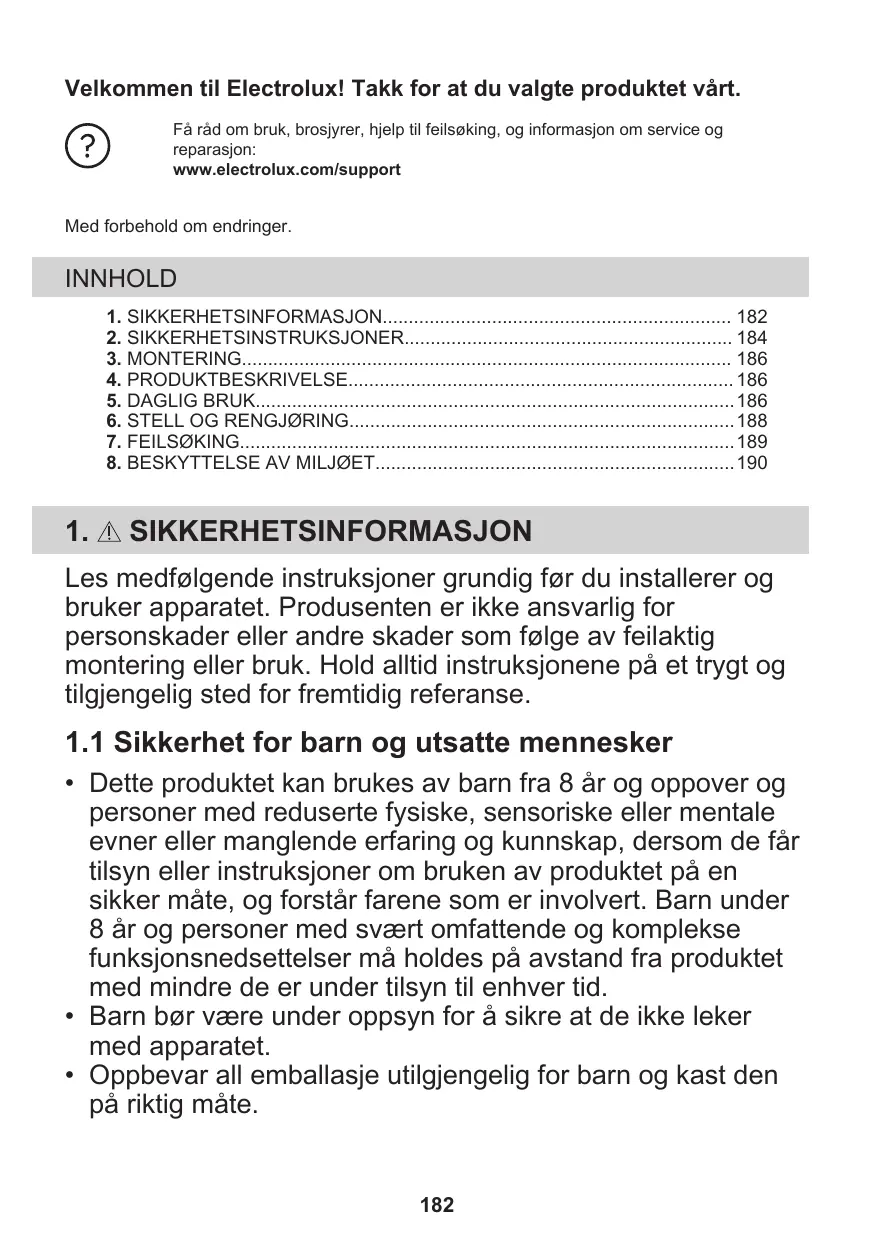

For råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON 182 2. SIKKERHETSINSTRUKSJONER. 184 3. MONTERING. 186 4. PRODUKTBESKRIVELSE. 186 5. DAGLIG BRUK. 186
2. STELL OG RENGJØRING 188
3. FEILSØKING 189
4. BESKYTTELSE AV MILJØET 190

1. SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.
• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• Hold barn og kjæledyr borte fra produktet når døren er i bruk.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette produktet er beregnet for husholdningsbruk over platetopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivå for husholdningsrom.
• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.
• FORSIKTIG: Tilgjengelige deler kan bli varme under bruk.
• Bruk kun festeskruene som følger med produktet, hvis de er fulgt med. Bruk skruer anbefalt i installasjonsinstruksjonene. Monter produktet på et trygt og egnet sted som oppfyller monteringskrav.
• ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til instruksjonene, kan det føre til elektriske farer.
• Ikke bruk klebemidler for å feste apparatet.
• Minimumsavstanden mellom platetoppen og underdelen av produktet skal være minst 65 cm, med mindre annet er angitt i produktets installasjonsinstruksjoner.
• Avtrekksluft må overholde lokale forskrifter.
• Pass på at det er god luftventilasjon der produktet er installert, for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blandes med luften i produktet.
• Pass på at ventilasjonsåpningene ikke er blokkerte, og at luften som samles opp av produktet, ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre produkter.

(sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

• Når produktet brukes med andre produkter, skal det maksimale vakuumet som genereres i rommet, ikke overstige 0,04 mbar.
• Om tilførselssledningen er skadet, skal den erstattes av produsenten, et autorisert servicesenter eller tilsvarende kvalifiserte personer for å unngå at den kan utgjøre en elektrisk fare.
• Hvis ledningssettet er skadet, skal det erstattes av et spesialledningssett som er tilgjengelig fra produsenten eller det autoriserte servicesenteret.
• Hvis produktet er koblet direkte til strømforsyningen, skal den elektriske installasjonen være utstyrt med en isolerende enhet som gjør det mulig å koble det fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.
• Flamber aldri under produktet.
• Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.
• Rengjør produktet med en myk klut med jevne mellomrom for å hindre skade på overflaten.
• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler, eller en metallskraper for å rengjøre produktets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra produktet for å unngå brannfare.
• Bruk en klut for å rengjøre produktet innvendig.

2. SIKKERHETSINSTRUKSJONER

2.1 Installing

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Installering må kun foretas av en kvalifisert person.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.

Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy. - Før du installerer produktet, fjern all emballasje, merking og beskyttelsesfilm. - Led avtrekksluften til et hulrom i veggen med mindre det er designet for det formålet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Hvis symbolet [ð] ikke er trykket på klassifiseringsskiltet på produktet, jordes produktet.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Sørg for at strømkabelen ikke floker seg.
• Ikke bruk grenuttak eller skjøteledninger.
• Hvis stikkontakten er løs, skal du ikke sette i støpselet.
• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.
• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Pass på at produktet er riktig montert. Løs og feil hovedstrømkabel kan overopphete terminalen. Koble til produktet når du har fullført monteringen. Kontroller at det er tilgang til strømtilkoblingen etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Dette apparatet skal kun brukes til matlaging. Ikke bruk apparatet til andre formål.
• Produktets spesifikasjoner må ikke endres.
• Ikke bruk produktet med våte hender eller når det er i kontakt med vann.
• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister. Overflaten til apparatet skal ikke brukes til oppbevaring.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av apparatet.
• Hvis produktet fungerer med andre apparater, må det maksimalt utviklede trykket ikke overskride 4 Pa (4x10-5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler. Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

2.5 Avfallshåndtering

ADVARSEL!

Fare for skade og kvelning.

3.1 Installasjonsanvisninger

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

4. PRODUKTBESKRIVELSE

4.1 Oversikt over betjeningspanel

	Funksjon	Beskrivelse
1	Første hastighet / Av	Motoren bytter til første hastighetsnivå. Andre trykk/slår avprodukter.
2	Andre hastighet	Motoren bytter til andre hastighetsnivå.
3	Tredje hastighet	Motoren bytter til tredje hastighetsnivå.
4	Maksimal hastighet	Motoren bytter til maksimalt hastighet.
5	Filtervarsling	Minner deg på ä skifte eller rengjøre kullfilteret og rengjøre fettfilteret.
6	Lys	Slår lysene på og av.

5. DAGLIG BRUK

5.1 Bruk av ventilatoren

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

01	Under oppvarming av mat, tilberedning med dekkede kokekar.
2	Skånsom steking –+när du tilbereder med dekkede kokekar på flere kokesoner erller brennere.
3	Under koking og steking av mye mat uten lokk, tilberedning på flere kokesoner erller brennere.
4	Under koking og steking av store mengder mat uten lokk, høy fuktighet. Produktet går tilbake til forrige instilling etter fem minutter.

Det er anbefalt å la ventilatoren stå på i 15 minutter etter tilberedning.

Betjeningspanelet er et sensorfelt. For å operere dekselet berøres symbolet nøyaktig i midten i minst 1 sekund.

Slik bruker du ventilatoren:

Nå kan du aktivere funksjonene.

1. Funksjonen aktiveres ved å berøre symbolet.

Ventilatorlyset fungerer uavhengig av andre ventilatorfunksjoner. For å lyse opp kokeplaten berør

5.2 Hob²Hood-funksjon

Dette er en automatisk funksjon som knytter koketoppen til en ventilator. Både kokeplaten og ventilatoren har en infrarød signalkommunikator. Viftehastigheten defineres automatisk på grunnlag av modusen og temperaturen til de varmeste kokekarene på kokeplaten. Du kan også betjene viften fra koketoppen manuelt. Denne funksjonen kan aktiveres fra betjeningspanelet på koketoppen.

For mer informasjon om hvordan du bruker funksjonen, se koketoppens bruksanvisning.

5.3 Aktivering av høyeste motorhastighet

Når du trykker på , vil maksimal motorhastighet begynne å kjøre i 5 minutter.

Etter dette går produktet tilbake til den tidligere hastighetsinnstillingen.

Filtervarselet minner deg om å skifte eller rengjøre kullfilteret og fettfilteret.

Filterindikatoren slås på i 30 sekunder når fettfilteret må rengjøres. Filterindikatoren blinker i 30 sekunder når kullfilteret må byttes ut eller rengjøres.

Les om rengjøring av fettfilteret i kapittelet Stell og rengjøring.

Les om hvordan du rengjør eller skifter kullfilteret i kapittelet Stell og rengjøring.

For å nullstille funksjonen, berør i tre sekunder.

For å aktivere eller deaktivere funksjonen:

1. Slå på betjeningspanelet. Sørg for at panelet er på.
2. For å aktivere funksjonen, berør i tre sekunder.

Filterikonet blinker fem ganger når funksjonen er aktivert. 3. For å deaktivere funksjonen, berør i tre sekunder.

Hvis funksjonen er deaktivert, vil filtersymbolet lyse i 4 sekunder.

6. STELL OG RENGJØRING

6.1 Merknader om rengjøring

Rengjøringsmidler	Ikke bruk skurende rengjøringsmidler og børster. Rengjørproduktes overflate med en myk klut med varmt vann og et mildt vaskemiddel.
	Etter tilberedning kan noen deler av produitet blivarmt. For ø unngå flekker øktprodukt kjoles ned og tørkes med ren klut erlorkepapir.
	Rengjør flekker med et mildt vaskemiddel.
Hold ventilatoren ren	Rengjør produitet og smør filtrene én gang i帽子en. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling erller andre rester kan øre til brann. Følg instruksjonene for rengjøring av tilbehoret när filtriverselet er på. Se Filterversel i ka-pittelet Daglig bruk.
	Fettfiltere kan vaskes i oppvaskmaskin. Oppvaskmaskinenmö stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfget, men dette har ingen päävirkning på apparaters ytelse.
Kullfilter	Metenungen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjører fettfilteret. Det aktivierte kullfilteret kan økke kaskes erller regenereres, og mø byt-tes ut omtrent haver fjerde/sjette帽子i bruk, erller oftere i期内er med spesielt mye bruk.

6.2 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

For å rengjøre filteret:

1. Trekk i dekselet for å åpne det.

1. Trykk på håndtaket til monteringsklipsen på filterpanelet under ventilatoren (1).

1. Bøy fronten på filteret forsiktig nedover (2), og dra. Gjenta de to første trinnene for alle filtrene.
2. Vask filtrene ved å bruke en svamp med vaskemiddel uten slipevirkning, eller bruk oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på produktets ytelse.

1. For å montere filtrene tilbake, følg de to første trinnene i omvendt rekkefølge.

Gjenta trinnene for alle filtre hvis aktuelt.

6.3 Erstatte kullfilteret

ADVARSEL!

Kullfilteret kan IKKE VASKES!

Slik skifter du filteret:

1. Fjern fettfiltrene fra produktet. Les «Rengjøring av fettfilteret» i dette kapittelet.
2. Trekk den fremre kanten i sporet mot baksiden av filteret. Vipp fronten av filteret litt nedover. Det er to kullfiltre. Det ene ligger under, og det andre på forsiden av produktet.

1. For å montere et nytt filter, utfør de samme trinnene i omvendt rekkefølge. Uansett er det nødvendig å skifte filtrene minst hver fjerde måned.

6.4 Skifte lyspære

Dette produktet leveres med en LED-pære. Denne delen kan kun skiftes av en tekniker. Hvis det oppstår feil, se "Service" i kapittelet "Sikkerhetsinstruksjoner".

7. FEILSØKING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva kan gjøres, hvis...

Problem	Mulig ørsak	Løsning
Produktet starter ichke.	Produktet er ikke koblet til en strøm-forsyning eller er koblet feil.	Kontroller om apparatet er koblet til strømforsyningen korrekt.
Produktet starter ichke.	Sikringen har:gatt.	Kontroller om sikringen er ørsaken til funksjonssvikten. Hvis sikringene:går gjentatte ganger, på du kontak-te en elektriker.
Lampen fungerer ichke.	Pæreren defekt.	Bytt lyspæreren. Se kapittelet "Stell og rengjørning".
Produktet absorberer ikke nok damp.	Viftehastigheten er ikke tilstrekkelig for dampen som oppstår.	Endre viftehastigheten.
Filtervarsel-indikatorenør på.	Filtervarselet er på. Fettfilteret mærengjøres, eller kullfilteret mær skiftes ut eller rengjøres.	Se filtrvarslingen i kapittelet "Daglig bruk".

8. BESKYTTELSE AV MILJØET

Resirkuler materialer som er merket med symbolet. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

6.2 Rengjøring av fettfilteret

Rengjøring av filteret:
