HUDSON 3B - Parilla NATERIAL - Manual de uso y guía de instrucciones gratis

Tipo de combustible	Gas
Número de quemadores	3
Superficie de cocción	No especificado
Material de la parrilla	No especificado
Termómetro integrado	Sí
Número de ruedas	4
Mesas laterales	2
Ganchos para utensilios	Sí
Tipo de encendido	Encendido piezoeléctrico
Capacidad de la cuba	No especificado
Dimensiones aproximadas	No especificado
Garantía	5 años
Movilidad	Sí, ruedas
Color	No especificado
Uso	Exterior

MANUAL DE USUARIO HUDSON 3B NATERIAL

Le agradecemos haber comprado este producto Nmaterial. Le recomendamos leer atentamente el manual de instalacion, uso y
mantimiento. Este producto Nmaterial ha sido diseado para proportiocrarle plena satisfacion. Si necesita una看你, el personal de la tienda estara a su disposicion para guiarle.

1.COMPROBACION DE FUGAS

Las comprobaciones de fugas deben efectuarse siempre en una zona que cuente con buena ventilacion. Efectue una comprobacion de fugas a intervalos anuales y cada vez que se sustituya la bombona de gas o el tubo flexible.

Paso n.° 1: confirma que todos los mandos de control se encontrartran en la posicion de APAGADO.

Paso n.° 2: abra el suministro de gas/la llave de paso del gas de la bombona o el regulador.

Paso n.° 3: disfruebe la existencia de posibles fugas aplicando una solution a base de 12 parte de agua y 12 parte de liquido detergente/jabón sobre todas las uniones del sistema de gas, incluidas todas las conexiones de valvulas, tubos flexibles y del regulator. BAJO NINGUNA CIRCUNSTANCIA UTILICE UNA LLAMA VIVA para comprobar fugas.

Paso n. ^o 4: si se observa la formación de burbujas en cualesra de las uniones, sera indicativo de que existe una fuga

Cierre el suministro de gas en la bombona o regulador

Vuelva a preparar bien todas las uniones

Repita la prueba

Si vuelven a formarse burbujas, no utilise la barbacoa ypongase en contacto con su distribuidor local para que le preste el asesorangiente Needed.

Tras haber efectuado la comprobacion de fugas, limpie la solucion de agua y jabon aplicada de todas las uniones y conexiones.

2. INFORMACION IMPORTANTE

LE ROGAMOS QUE LEA DETENIDAMENTE ESTAS INSTRUCCIONES ANTES DE MONTAR O A UTILizar SU BARBACOA

• Le rogamos que lea detenidamente estas instrucciones antes de proceder al montaje o a utiliser su barbacoa.
• Conserve estas instruetiones como referencia futura.
• Este produit ha sido disnado unicamente para su uso en exteriros. No lo utilise en interiores.
• No utilise la barbacoa ni almacene bombonas de gas en lugarares que se encontrartran a una alta inferior al nivel del suejo de areas circundentes. Debido a que el gas es más pesado que el aire, de producirse una fuga, el gas se acumulará en la zona más baja youlda explotar en presencia de llamas o chispas.
• El aparato sólo deben usarse con bombonas de gas tipo GLP (gases licuados del petróleo). Deberá utiliserse un regulator de gas adecuado para butano, propano o mezcla de gases.
• Retire el envoltorio de plástico de todos los elementos del producto antes de encender la barbacoa.
• Asegürese de no utiliser la barbacoa a una distancia inferior a un metro de cualquier estructura o superficie inflammable. No la utilizes debajo de una superficie o material combustible.
• Las bombonas de gas no deben colocarse nunca directamente bajo de la barbacoa.
• Las bombonas de gas no debenutilizarne ni almacenarse nunca tendidas de costo en posicion horizontal.Estaccion podra dar lugar a fugas importantes.Ademas, el liquido podria penetrar en la tuberia del gas, dando lugar a consecuencias fatales.
• Abra la tapa o cubierta de la barbacoa antes de proceder a encenderla.
• Nunca almacene bombonas de gas en interiores.

2. INFORMACION IMPORTANTE

• Una vez encendida, no desplace la barbacoa. Espere paraarlo a que se haya enfiado totalmente antes de su uso.
• Mientras la barbacoa está encendida, no deben estar dejarse desatendida en ningún momento.
• El asa de la taps o cubierta podrnan alcanzar temperatas muy elevadas. Sujete unicamente la parte central del asa.
• Se recomienda usar siempre guantes para hornos.
• Utilice utensilios especialmente diseñados para barbaços y provistos de mangos largos resistentes al calor.
• Extreme los cuidados alAbrir la tapa o cubierta, ya que se desprenderá vapor caliente de su inferior al Abrirla.
• Alguna de las piezas de esta barbacoa alcanzan temperatas muy elevadas. Por lo tanto, estarán extremarse las precauciones; en particular, cuando haya presente niños, ancianos y mascotas.
• Corte sempre el suministro del gas de la bombona cuando no está usingo la barbacoa.
• Nunca cubra la barbacoa hasta que se haya enfiado por completeness.
• Utilice únicamente esta barbacoa en una superficie firme, estable y plana.
• Antes de utiliser su barbacoa, lleve a cabo una comprobacion de fugas.Esta es la unica manera segura de garantizar la detec tion de posibles fugas de gas precedentes de las uniones y conexiones de la barbacoa tras su montaje.
• Efectue una comprobacion de fugas a intervalos anuales y cada vez que se retire o sustituya la bombona de gas o el tubo flexible.
• No almacene materiales inflamables cerca de esta barbacoa.
• No utilise aersoleserca de esta barbacoa.
• De no observarse las instrucciones incluidas en el manual, podrjan producirse daños o lesiones físicas.
• Si tiene alguna duda acerca de estas instrucciones, póngase en contacto con su distribuidor local.
• No efectuemericanas en la barbacoa, ya que, además de ser peligroso, no está permitted e invalidaría la garantía que accompanies al producto.
• Noquia el aparato cuando está funciona.
• Corte el suministro de gas de la bombona antes de usar.
• Ese aparato debe permanecer alejado de materiales inflamables cuando está funciona.
• No modifique el aparato.
• Los recipientes de coccción que seutilicendebent tener un diametrodeentre 10y 24cm

3. INFORMACION SOBRE EL GAS Y EL REGULADOR

Esta barbacoaouldarivar bombonasde propano,butano o deuna mezcla de ambos gases LP (gases liceados del petróleo).Las bombonas de propano le proportiaron gan enequalquier epoca del ano,incluso en los djas frios de invierno. Es posible que sea necessarioutilizaruna llave inglesia(no incluida)para sustituir las bombonas de gas.Las bombonas de butano son especially aptas durante el verano.No obstarve,podranafectar el rendimiento de la barbacoay limitar la potenciaTERMICA proportionada por los quemadores;en particular,una vez que la temperatura del gas descienda por bajo de los 10^ .Compruebequeha instalado la bombona y el regulador de gas correctos para su barbacoa.

• El tubo flexible la bombona deben estar tendido de manière relajada sin dobleces, torceduras, tensión, pliegues ni estrangulamente que pueda obstruir o restringir en modo uno el libre flujo del gas. Antes de cada utilización, compruebe siempre el tubo flexible para determinar la posible existencia de cortes, grietas o desgaste excessivo.
• Aparte de su punto de connexion, ninguna other parte del tubo flexible deben estar en contacto con piezas calientes de la barbacoa. Si se observan indicios de danios en el tubo flexible, deben sustituirse por other inadeado para su Utilizacion con gas LP que cumpla las normativas naciales del paisdonde se esteutilizando.
• Use un tubo flexible apropiado y conforme con la norma ISO3821 y cuya longitud no sea superior a 1,5 m.

3. INFORMACION SOBRE EL GAS Y EL REGULADOR

Para un desempo optimo, le acontejamos que use una bombona de butano de 6 kg o una bombona de propano de 5 kg. Use un regulator apropiado conforme con la norma EN16129. PARA QUE LA BARBACOA FUNCIONE DE MANERA SEGURA Y EFICAZ, DEBERA UTILITIZE EL REGULADOR Y LA BOMBONA DE GAS CORRECTOS. LA UTILIZATION DE UN REGULADOR INCORRECTO O DEFECTUOSO SUPONDRA UN PELIGRO IMPORTANTE Y DARÁ LUGAR A LA ANULACION DE LA GARANTÍA DEL APARATO. Consulte a su distribuidor de gas local para informarse sobre las bombonas y los reguladores de gas más adecuados.

Las partes selladas por el fabricante o su agente no deben ser alteradas por el usuario.

BE,CH,ES,FR,GB,GR,IT, LU,MT,PT	Butane (G30) 28-30 mbar	13+
	Propane (G31) 37 mbar
CZ,CY,DK,EE,FI,HU,IS,LT, LV,MT,NO,NL,SE,SI,SK,RO,TR	Butane (G30) 30 mbar	13B/P
	Propane (G31) 30 mbar
PL	Propane (G31) 37 mbar	13P

4. INSTALLACION

Selección de la ubicación adecuada

-Esta barbacoa ha sido disnada unicamente para uso en exteriores y deben colocarse en una zona bien ventilada. Tenga cuidado de no colocar la barbacoa DEBAJO de superficies o materiales combustibles. Los lados de la barbacoa NUNCA deben estar a menos de un metro de una superficie combustible. Mantenga esta barbacoa apartada deequalier material inflamable!
- Selección el lugar donde se vaya a utiliser la barbacoa. Dicho lugar debe situarse en un espacio abierto que no está afectado por el viento y que está alejado de los árboles y otros elementos que pueda prender fuego.

Precauciones

• No obstruya los orificios de ventilación existentes en la carcaja de la barbacoa.
• En caso de que necesite instalar o sustituir la bombona de gas, asegúrese de que la unidad está apagada y de que no haya fuentes de ignisión en las inmediaciones de esta (cigarrillos, llamas vivas, chispas, etc.) antes de proceder.

Conexión de un tubo de gas a la barbacoa

• Conecte un tubo del gas en el punto de admisión del gas situado en la parte posterior de la barbacoa. No apriete en excesso la connexion. No utilise cinta adhesiva o liquidos para sellar la connexion.
• Apriétela con la mano.
• Asegürese de que todos los mandos de la barbacoa seengantran en la posición de APAGADO. Conectar el regulator a la bombona de gas conforme a las instrucciones proportionadas por el distribuidor de su regulator y bombona de gas.

Fijación del regulator en la bombona del gas

• Asegürese de que todos los mandos de la barbacoa seengantran en la posición de APAGADO. Conectar el regulator a la bombona de gas conforme a las instrucciones proportionadas por el distribuidor de su regulator y bombona de gas.

5. FUNCIONAMIENTO

Advertencias

• Antes de proceder a utiliser el producto, asegúrese de haber leído y entendido correctamente lasindicaciones proportionsadas en la sección titulada INFORMACION IMPORTANTE que se incluye en este manual.
• Su barbacoa no ha sido disénada para que más del 50% de su superficie de asar sea realizada a modo de plancha. Si se统计数据 a cubrir totalmente las placas de asado del producto, se produciría una acumulación excessiva de calor queURTIA LLAGAR A DAÑAR LA BARBACOA. Dichos daños no estaran cubiertos por la garantía.

Cómo encender la barbacoa

• Abra la tapa o cubierta de la barbacoa antes de proceder a encenderla. Nunca encienda su barbacoa con la tapa o cubierta cerrada.
• Asegürese de que todos los mandos seengantran en su posición de APAGADO. Abra la llave de pas del gas en la bombona o en el regulator.
• Pulse el mando del quemador que deseee encender y girelo en sentido contrario a las agujas del reloj hasta sentir cierta resistencia en la rotacion. Espere 4 segundos y continue entonces girando el mando hasta que escuche un click (el quemador deben encenderse si todo va bien). Repita esta operacion mas vezes hasta encender este quemador.
• Encienda losositos quemadores sin importar el orden y segun se requiera. Compruebe que cada quemador este encendido antes de encender elsiguiente.
• Si no se consigue encender el quemador tras haberlovado a cabo el proceso anteriormente indicado, gire todos los mandos hasta su sus respectivas posiciones de apagado. Cierre la llave de pas del gas de la bombona. Espere cinco Minutes. Vuelva a executar los pasos anteriormente indicados. Si la barbacoa sigue sin encenderse, consulte las instrucciones para su encendido manual que se indicate a continuacion.
• Una vez encendidos, gire el mando de los quemadores hasta su posicion de nivel máximo durante un intervalo de entre 3 y 5 Minutes para así precalentar la barbacoa.Estaccion deverá efectuarse antes de cada sesión de coccción. La tapa o cubierta debe permanecer abierta durante el precalentamento.
• Una vez completado el proceso de precalentimiento, gire el mando del quemador hasta su posicion de nivel moderado para Obtener los最好的 resultados a la hora de asar sus alimentos.

Instrucciones para el encendido manual del aparato

• Abra la tapa o cubierta de la barbacoa antes de proceder a encenderla. Nunca encienda su barbacoa con la tapa o cubierta cerrada.
• Asegürese de que todos los mandos seengantran en su posición de APAGADO. Abra la llave de paso del gas en la bombona o en el regulator.
• Inserte una cerilla encendida a工程技术 del orificio de encendido derecho previsto a tal efecto y situado bajo del panel de control. Acerque la llama al piloto de encendido del quemador derecho.
• Empuje hacer bajo el mando más a la derecha y girelo en sentido contrario al de las agujas del reloj hasta su posición de nivel máximo.
• Cuando el quemadordeo este encendido,encienda,de derecha a izquierda,el resto de los quemadores.
• Compruebe que cada quemador está encendido antes de encender elCEEiune.
• Si el quemador más a la derecha no consigue encenderse, pángase en contacto con su distribuidor local para que le proportión el asesoramente requisite.
• Una vez encendidos, gire el mando de los quemadores hasta su posicion de nivel máximo durante un intervalo de entre 3 y 5 Minutes para así precalentar la barbacoa.Estaccion deverá efectuarse antes de cada sesión de coccción. La tapa o cubierta debe permanecer abierta durante el precalentamento.
• Una vez completado el proceso de precalentimiento, gire el mando de todos los quemadores hasta su posicion de nivel bajo para Obtener los最好的 resultados a la hora de asar sus alimentos.

5. FUNCIONAMIENTO

Utilización de la parrilla de asar

• Los quemadores de acero inoxidable calientan el difusor de llamas (o el hogar con las briquetas o las piedras de lava) debajo de la parrilla, la cuales calienta a su vez la comida colocada sobre esta. El jugo natural de los alimentos resultante de la cocción cae sobre el difusor de llamas (o las briquetas o piedras de lava) situado bajo y se vaporiza. A medida que asciende, el humano resultante de dichaersion sazonas los alimentos, proportionandoles ese unico aroma y saber a barbacoa. Para Obtener una grado de cocción mas uniforme, bajo la tapa o cubierta de la barbacoa asegurándose de antemano que los quemadores estén en la posicjion de fuego moderado.

Cocinado en la plancha

• Los quemadores calientan directamente la plancha, que a su vez asa la comida colocada sobre esta. Las planchas permiten cocinar alimentos más≦quequesicos como los mariscos, que de other forma podrian caerse por las ranuras de la parrilla. Estas permiten también cocinar los alimentos que exigen una coccion de corta duracion y a una temperatura elevada, como las verduras o los trozos≦quequesicos de pesrado. Asimismo, se pueda utilizear exactamente como placas de coccion de una comida para asar filetes, huevos, etc. O si no, para calentar las ollas o mantener la comida caliente.

Control del avivimiento de las llamas *Muy importante*

• El avivimiento accidental de las llamas se produce al asar alimentos, cuando la grasa y los jugos resultantes caen sobre el difusor de llamas caliente. Por supuesto, el humo desprendidoaska proportionar a los alimentos ese sabor y aroma a barbacoa tan característico. No obstarve, es mayor reduir en lo posible el avivimiento accidental excessivo de las llamas para asi evitar que se quemen los alimentos. Para controlar el avivimiento accidental de las llamas, resulta ABSOLUTAMENTE ESENCIAL recortar el excesso de grasa de los alimentos antes de asarlos. Utilice cantidades prudentes de adobo y salsas para cocinar. Asimismo, los quemadores deben colocarse siempre en su nivel de temperatura minimo durante la cocción de los alimentos.
• Cuando se produce el avivimiento accidental de las llamas, podran extinguirse normalmente aplicando directamente bicarbonato sódico o sal sobre el difusor de llamas. Proteja siempre sus manos cuando manipule utensilios o alimentos cerca de la superficie de coccción de la barbacoa y procure protegerse de las llamas.
• En caso de incendiarse las grasas resultantes de los alimentos, consulte las instruciones que se proportionsan a continuación.

Incendios provocados por grasas

• Dreno y limpie el recipiente recogearas de cualquier acumulación de restos de alimentos después de cada sesión de uso de la barbacoa.
• En caso de utiliser la barbacoa para grandes celebraciones, sera necessario apagar la barbacoa cada dos horas y相亲 que se enfié para eliminar las acumulaciones resultantes en el recipiente recogearasas antes de proceder a su limpieza. Es possible que sea necessario reducir el intervalo entre operaciones de limpieza si se cocinan alimentos excessivamente-grasientos (salchichas, longanizas...). De no observarse esta instruccion, podrrian producirse incendios provocados por grasas que, a su vez, podrrian occasionar lesiones fisicas y daños importantes en la barbacoa.

En caso de incendio provocado por grasas/Advertencias:

• Si pueda efectuarse con toda seguridad, colocque todos los mandos de control en su posicion de apagado.
• Cierre el suministro de gas en la bombona.
• Mantenga a los presentes a una distancia segura de la barbacoa y espere hasta que las llamas se hayan extinguid por s'solas.

5. FUNCIONAMIENTO

• No ciderre la tapa o cubierta de la barbacoa.
• NUNCA INTENTE APAGAR LA BARBACOA UTILIZANDO AGUA. SI UTILIZA UN EXTINTOR, ASEGÜRESE QUE SEA DE POLVO.
• NO RETIRE EL RECIPIENTE RECOGEGRASAS.
• Si el fuego no se sofoca o parece avivarse,pongase en contacto con su parque de bomberos para que le proportionsen asesoramente al respecto.

Una vez finalizada la sesión de uso de la plancha, proceda como sique:

• Tras cada sesión de uso de la barbacoa, gire los quemadores hasta su posición de nivel máximo y déjelos encendidos durante 5 Minutes. Este procedimiento ayudará a quemar cualquier residuo de alimento y, por lo tanto, fácilar la limpieza posterior del aparato. Asegúrese de que la tapa o cubierta permanece abierta durante este proceso.
• Asegürese de realizar una limpieza a fondo de su barbacoa antes de cada utilización para registrar la acumulación de la grasa del asado que pueda prender fuego.

como apagar su barbacoa

• Una vez que haya terminado de utiliser su barbacoa, gire Completely hacer la derecha todos los mandos de control hasta su posicion de apagado. A continuacion, cider el suministro de gas en la bombona.
• Espere hasta que la barbacoa se haya enfiado lo suficiente antes de cerrar su tapa o cubierta.

6. LIMPIEZA Y MANTENIMIENTO

Limpie con fecuencia su barbacoa entre sesiones de uso y, especially, tras periodos prolongados de almacenimiento. Asegúrese de que la barbacoa y sus componentes se han enfiado lo suficiente antes de proceber a su limpieza. No deje la barbacoa expuesta a la intemperie ni la almacene en lugares donde haya excesso de humedad o condensacion.

• Nunca apague ni enfré la barbacoa utilizing agua cuando sus superficies están aun calientes.
• Nunca manipule elementos calientes sin usar la proteccion de manos adecuada.

Para prolongar la vida util de su barbacoa ymantener su rendimiento optimo,le recomendamos encarecidamente cubirls i la dea a la intemperie durante qualquier periodo mas o menos prolongado; en particular durante los mees de invierno. Podra adquirir fundas resistentes para barbacoas y otheros accesorios a través de su distribuidor local.

Incluso cuando su barbacoa haya estado protegida con una funda adecuada, deben verificarse a intervalos regulares ya que cabe la posibiliad de que se produzca acumulacion de humedado o condensacion que podria terminar dañando la barbacoa. Es possible que seanecessary secar la barbacoa y la parte inferior de la funda protectora. Asimismo, cabe la posibiliad de que germinen hongos enequalquier resto de grasa existente enalguna pieza de la barbacoa. Podra eliminarlos de aquellas superficies lisas utilizingo agua jabonosa muy caliente.

Cualquier formación de corrosión detectada que no sea propensa a entrada en contacto con los alimentos deben tratarse con un producto inhibitor de corrosión y pintada con pintura para barbacoas o de tipo termoresistente.

Superficies de cocción

• Cuando la plancha se enfié, limpiela con agua caliente jabonosa. Para eliminar los restos de comida, utilise un liquido lavavajillas. No utilise estropajes de cocina ni detergente en polvo, ya que podrián darar de forma permanente el之作do de la barbacoa. Enjuague bien las superficies y séquelas minuciosamente. Debido al peso de las superficies de asado, no recomendamos limparlas en un lavavajillas.

6. LIMPIEZAY MANTENIMIENTO

• LE RECORDAMOS QUE DE NINGUNA FORMA DEBE USAR CUBitos DE HIELO QUE PODRIAN PROVOCAR UN CHOQUE TÉRMICO Y AGRIETAR EL ESMALTADO DE LA PLANCHA.
• LA SUPERFICIE DE ASADO EN CONTACTO CON LOS ALIMENTOS DEBERA CAMIARSE SI APARECE ORIN SOBRE LA MISMA.

Mantenimiento de los quemadores

• Su quemador ha sido previamente ajustado para proportionsar el máximo rendimiento de las llamas. Normalmente observará que, cuando está encendido, el quemador produce una llama azul, pudiendo adquirir un tono amarillo en su punta. Si el color de la llama es mayormente amarillo, se deben a un problema causado por acumulaciones de grasa que obstruyen el quemador o bien por restos de sociedad o insectos presentes en los orificios de los tubos del quemador. Dichos elementos podran obstruir o restringir el flujo de la mezcla de aire y gas, con el consequece riesgo de que se produca un incendio en la parte posterior del panel de mandos y se Causeen daños importantes en su barbacoa. De darse este caso y de ser possible llevarse a cabo de manera segura, deben cerrarse inmediamente el paso del gas en la bombona.

• Los quemadores deben examinarse, desmontarse y limpiarse a intervalos periodicos (al menos una vez al año)adelmas de en las circunstancias siguientes:

• Se va a volver a utiliser la barbacoa tras haber permanecido almacenada.

• Si uno o variedes dels quemadores no se enciende.
• Si el color de la llama es predominamenteamarillo.
• Si el gas se inflama en la parte posterior del panel de mandos.
• Para limpiar a fondo un quemador, desmontelo de la barbacoa. Podra'utilizarse un cepillo de cerdas metálicas suaves para eliminar la corrosión de la superficie de los quemadores. Utilice un limpiador de tuberías o trozo de alambre para eliminar posibles obstrucciones de los orificios del quemador y de los tubos venturi, teniendo cuidado de no agrandar los orificios del quemador.
• Es possible que necesse utilize una linterna para inspeccionar el interior del tubo venturi de los quemadores y cerciorarse de que no hay obstrucciones en这些东西. Colque el quemador en posicion vertical y golpeelo ligeramente contra una superficie dura, como por exemple un trozo de madera, para despegar y soltarrialquier residuo de su interior.
• Cuando vuelva a instalar los quemadores, asegúrese de que los tubos venturi encajan en las calidas de las toberas de las valvulas.

Difusordllamas

• Retirerialquier resto de alimentos adherido a la superficie del difusor de llamas utilizinguna rasqueta de plastico o madera, o bien un cepillo de cerdas de cobre. No utilizeuna rasqueta de acero o cepillo de alambre. Limpielos con agua jabonosa caliente y sequelos bien.

Recipiente recogearasas

• Después de cada uso, vacie y limpie el recipiente recogearas de cualquier resto de partículas de alimento o de grasa正常使用, si lo necesita, una espátula de plástico o madera.
• De no observarse estas instrueriones, podrnan llgarr a produirse un incendio provocado por grasas. Esto podra suponer un peligro y produir daños importantes en la barbacoa. De darse el caso, no se considerará como un fallo de la barbacoa y, por consiguiente, los desperfectos o daños ocurredos no estarán cubiertos por las cláusulas y conditiones de la garantía. De ser necessario, podrà lavarse el recipiente recogearasas con agua jabonosa.

6. LIMPIEZAY MANTENIMIENTO

Carcasa de la barbacoa

• A intervalos periodicos, elimine el excesso de grasa o aceite acumulado en la carcaja de la barbacoa realizando un paño empapado en agua jabonosa y bien escurrido. Será possible eliminar el excesso de grasa y los restos de alimentos adheridos al interior de la carcaja realizando una rasqueta de plástico blando o de madera. Para facilitar la limpieza, se puedaponerleuna hoja de papel de aluminio, quedeferacambiarseuponesde cadautilizacion.Procure no bloquear los orificios de drenaje de las grasas. Si desea efectuaruna limpieza a fondo,utiliceunicamente agua jabonosa caliente y un paño o un cepillo de cerradas de nailon.No utilise products o implementos abrasivos.Retire las parrillas o las planchas y los quemadores antes de limpiar a fondo. Nosumerja los mandos ni el colector de distribución del gas en agua. Compruebe el functiomento correcto de los quemadores una vez que los haya vuelto a instalar con cuidado en la carcasa.

Tapa o cubierta de la barbacoa

• Utilice un paño o esponja no abrasiva y limpie la tapa con agua jabonosa caliente. No utilise estropajos de cocina ni detergente en polvo, ya que podrián darar de forma permanente el acabado de la barbacoa. Séquela cuidadosamente después de lavarla para estar la formación de orín.

Carro

• Lávela con un paño empapado en agua jabonosa caliente y séquela a continuación.
• Alrial que qualquier other producto de acero inoxidable, a fin de garantizar la durabilitad de su producto, especiallyla apariencia del acero inoxidable,le recomendamos la aplicacion periodica de aceite protectora las piezas de acero inoxidable de su barbacoa desdela primera vez que seutilice.Cada cierto tiempo, también possible rociar la superficie con un limpiador de acero inoxidable, frotandola aftersues con un pano suave y, porultimate,abrillantandola.De esta manera se crear a una continua capa protectora en las superficies de acero inoxidable.

Fijaciones

• Deberán comprobarse a intervalos periodicos todos los tornillos, pernos, elementos de fijación, etc. y reapretarse en casoecessary.

Almacenamento

• Asegürese de que la barbacoa se haya enfiado totalmente antes de cubirla o proceder a su almacenimiento. Almacene su barbacoa en un lugar seco y fresco.
  Cubra los quemadores con papel de aluminio para evaporar el ingresso de insectos o sociedad en sus orificios.
• En caso de almacenar la barbacoa en interiores, deben disconnectarse la bombona y deporte en el exterior. La bombona de gas deben almacenarse siempre en exteriores en un lugar seco y bien ventilado, apartado de cadaquier fuente de ignacion. No permita que los niños juguen con la bombona de gas o la manipulen en modo algoño. Nunca deje la bomba de gas expuesta a la luz directa del sol.
• Al volver a utiliser la barbacoa tras periodos prolongados de almacenimiento, observe siempre primero los procedimientos de instalación.

7. RESOLUCION DE PROBLEMAS

PROBLEMA/SOLUCION

Quemadores

Los quemadores no se encienden utilizing el sistema automatico de encendido

• La bombona de gas está vacia Sustituya la bombona por otra llena
• Regulador defectuoso → Haga reparar o sustituir el regulador de gas
• Quemadores obstruidos Limpie los quemadores

• Obstruccion en las toberas o en el tubo flexible del gas Limpie las toberas y el tubo flexible del

• El cable del electrodo está aflojado o desconnectado del electrodo Reconnecte el cable

• Electrodo o cable dañado Cambie el electrodo y el cable
• Encendedor interno defectuoso → Cambielo
• Separación incorrecta del electrodo El electrodo debe estar bien posicionado respecto al quemador, con una distancia de 3 a 4 mm entre el extremo del electrodo y la boquilla del quemador. Realinee el electrodo según se requiera.

El quemador no se enciende utilizing un encendedor de gas

• La bombona de gas está vacia Sustituya la bombona por otra llena
• Regulador defectuoso → Haga reparar o sustituir el regulador de gas
• Quemadores obstruidos Limpie los quemadores
• Obstruccion en las toberas o en el tubo flexible del gas Limpie las toberas y el tubo flexible del gas

Llama débil o retroceso de llama (fuego en el tubo del quemador: es possible que se escuche un ruido de tono grave o un silbido)

• La bombona de gas es de una capacité insufficiente Utilice una botella más grande.
• Quemadores obstruidos Limpie los quemadores
• Obstruccion en las toberas o en el tubo flexible del gas Limpie las toberas y el tubo flexible del gas
• Viento → Utilice la barbacoa en un lugar menos expuesto al viento

Válvula de gas dificil de girar

• Sistema de encendido interno atascado^ → Sustainuya la valvula de gas
• Válvula de gas agarrotada → Solicite el reemplazo de la valvula de gas a su vendedor

8. CONDICIONES DE LA GARANTÍA

• 5 años (quemadores, tapa, hogar y parrillas) contra la oxidación.
• 2 años para lasDEMAs piezas.

Este产品经理 está garantizo para el comprador original contra defectos de material o mano de materia.

Al igual que qualquier other producto de acero inoxidable, a fin de garantizar la durabilidad de su producto, especially the apariencia del acero inoxidable, le recomendamos la aplicacion periodica de aceite protector a las piezas de acero inoxidable de su barbacoa desde la primera vez que se utilise.

Durante este periodo, su distribuidor garantizará gratis el reemplazo de las piezas defectuosas de uso dométrico si se respetan las siguientes conditiones:

Esta garantía solo es aplicable para un uso privado en una sola vivienda y no se aplica a las barbacoas Nmaterial realizadas en un entorno comercial, comunitario o multiresidencial, tales como restaurantes, hoteles, alojamentevacaciones o propiedades de alquiler.

En el ambito de esta garantía voluntaria, la compensación no sera en ningún caso superior al importe del preco de compra del producto Nmaterial vendido.

Usted asume el riesgo y la responsabilidad por cualquier perdida, dano o lesión que sufra usted o su propidad, o cerceros o sus propiedades, como resultado del uso incorrecto o abuso del producto o el incumplimiento de las instrucciones proportionadas por Natura en la guía del propietario que se adjunta.

El producto no debe haber sido objecto de un uso incorrecto o negligente, como incendios bajo a la grasa ounas llamas excessivas, o el uso de un regulator de gas defectuoso o Incorrecto.

El producto no ha sufrido dañosdeferado a objetos extraños, sustancias o accidentes.

La garantía se Offerce como un extra que complementa los derechos legales del consumidor.

Si tiene alguna pregunta acerca del montaje o el uso de su aparato,pongase en contacto con el service de posventa de su distribuidor.

ADEO Services			CE 0359-17
Nombre del producto	Barbacoa de gas externa
Número de modelo	K113BDD2S-N3
Número de identificación del producto	0359CP1429
Categoría de gas	I3+(28-30/37)		I3B/P(30)	I3B/P(37)	I3B/P(50)
Gas y presión suministrada	Butano (G30)	Propano (G31)	Butano	Butano	Butano
	28-30 mbar	37 mbar	29 mbar	37 mbar	50 mbar
País de destino:	I3+(28-30/37):BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.I3B/P(30):BE, CY, CZ, DK, EE, FI, FR, HU, LT, IT, NO, NL, SE, SI, SK, RO, HR, TR, BG, IS, LU, MT.I3B/P(50):AT, CH, CZ, DE, SK.I3B/P(37):PL
Tamaño del inyctor del quemador principal	Ø 0,92 mm		Ø 0,92 mm	Ø 0,86 mm	Ø 0,81 mm
Tamaño del inyctor del quemador lateral	Ø 0,88 mm		Ø 0,88 mm	Ø 0,79 mm	Ø 0,75 mm
Total de caudales tírmicos nominales (Hs)	10,5 kW (763 g/h)
Potencia tírmica (Hs) del quemador lateral	3 kW (218 g/h)
Energía electrica (V/CC)	4 x 1,5 V - Lámpara LED
Número de series
Solo para uso en exteriores
Lea las instrucciones antes de usear el aparato.
Advertencia: Las piezas accesibles podrán estar muy calientes. Mantenga a los niños pequeños alejados.
Fabricado en China

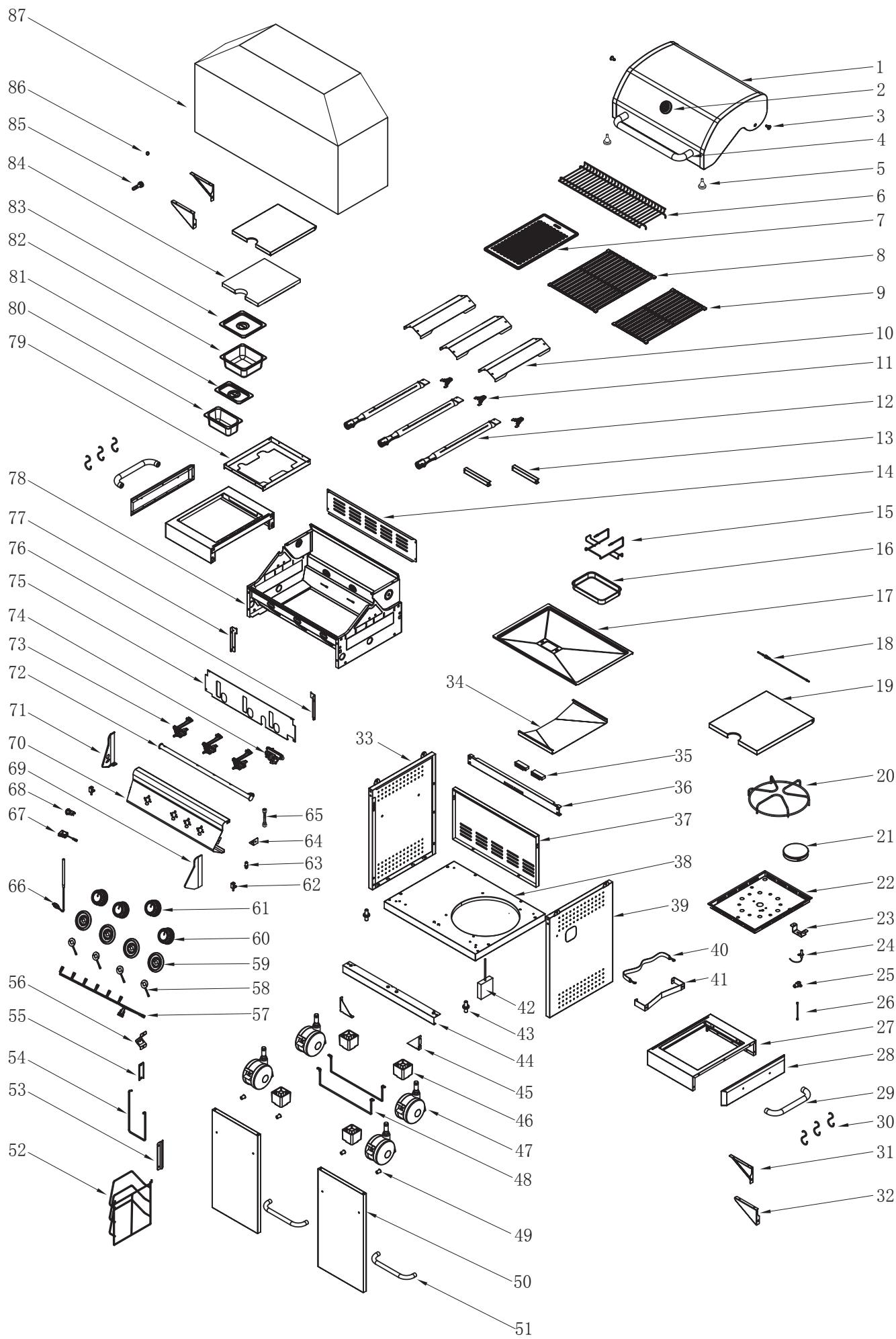

PLANO DE DESPIECE

Nosotros: ADEO Services

135 Rue Sadi Carnot - CS 00001

59790 RONCHIN - France

Declaramos que el producto describe a continuación:

BARBACOA Y PLANCHA DE GAS CON LUX LED USB

MODELO: GAS BBQ HUDSON 3+1B, GAS BBQ HUDSON 4+1B

N.° de lote: 082267301117, 082267301217, 082267150118, 082267140318

Satisface los requisitos de las directivas del Consejo:

Directiva CE sobre los aparatos de gas 2009/142/CE (ex-90/396/CEE)

Directiva CE sobre compatibilidad electromagnética 2014/30/UE

Directiva CE RoHS 2011/65/UE

Y está en consonancia con las normas:

BS EN 498:2012

BS EN 484:1998

EN 55015:2013

EN 61547:2009

Gael CONSIGNY, Director de Calidad de Compras Internaciones en Asia

Representante autorizzato de Bruno Pottie, Director de Compras

Internaciones del Centro de Servicios Compartidos

ADEO Services 135 Rue Sadi Carnot - CS 00001 59790 RONCHIN – France

20/09/2017

Yelmos dos digitos del ano de estampacion del
distinctivo CE:17

1. TESTE DE FUGAS

Carica del firmatario:

marca CE aplicada: 17

1. LEAK TEST
