Marca	INDESIT
Modelo	H 461 IX.1/1
Tipo de producto	Campana extractora de pared
Altura (mm)	210 (con telescópico 180+31)
Ancho (mm)	598
Profundidad (mm)	300-455 (telescópico)
Diámetro de evacuación (mm)	150
Número de velocidades	3
Iluminación	LED, 2 x 2,5 W, casquillo E14
Tipo de filtración	Filtro metálico lavable de grasas + filtro de carbón (opcional)
Mantenimiento filtro de grasas	Limpieza mensual, lavavajillas o manual
Reemplazo filtro de carbón	Cada 4 meses como máximo
Reemplazo lámpara	LED 2,5W E14 únicamente
Distancia mínima (cocción eléctrica)	50 cm
Distancia mínima (cocción gas/mixta)	65 cm
Alimentación eléctrica	220-240 V, 50/60 Hz
Modo de evacuación	Extractora o filtrante (kit accesorio requerido)
Nivel sonoro	No especificado

Preguntas frecuentes - H 461 IX.1/1 INDESIT

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 50 cm para cocinas eléctricas y de 65 cm para cocinas de gas o mixtas. Si el manual de la cocina indica una distancia mayor, siga esa.

¿Cómo limpiar el filtro metálico de grasas?

El filtro de grasas debe limpiarse una vez al mes. Puede lavarlo a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Tire de la manija de resorte para desmontarlo.

¿Con qué frecuencia debo cambiar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 4 meses como máximo. No se puede limpiar ni regenerar. Retire primero los filtros de grasas, luego instale el nuevo filtro de carbón a cada lado.

¿Puede la campana funcionar en versión filtrante sin evacuación exterior?

Sí, puede usar la campana en versión filtrante instalando un kit accesorio (vendido por separado) que contiene filtros de carbón. El aire será desengrasado y desodorizado antes de ser devuelto a la habitación.

¿Cómo reemplazar la bombilla LED de la campana?

Desconecte el aparato, asegúrese de que las lámparas estén frías. Retire la rejilla de aspiración y reemplace la bombilla por una LED de 2,5 W, casquillo E14 (máximo). Consulte el manual para más detalles.

¿Qué hacer si la campana no funciona en absoluto?

Verifique primero que no haya corte de corriente y que esté seleccionada una velocidad. Si el problema persiste, desconecte la campana durante 5 segundos y luego vuelva a conectarla. Contacte al servicio postventa si es necesario.

¿Por qué mi campana aspira débilmente?

Asegúrese de que la velocidad seleccionada sea adecuada para la cantidad de humo. Verifique que la cocina esté suficientemente ventilada para la entrada de aire. En versión filtrante, el filtro de carbón puede estar gastado. Limpie o reemplace los filtros si es necesario.

¿Puedo usar la campana sin las lámparas?

No, nunca use la campana sin que las lámparas estén correctamente montadas, ya que esto presenta un riesgo de descarga eléctrica. Reemplace inmediatamente cualquier lámpara defectuosa.

¿Qué diámetro de conducto de evacuación debo usar?

El diámetro debe ser igual al de la brida de conexión, es decir 150 mm. El uso de un diámetro inferior reduce el rendimiento y aumenta el ruido.

¿Cómo instalar la campana en versión extractora?

Conecte la campana a un conducto de evacuación (no incluido) de diámetro 150 mm. Si la campana está equipada con un filtro de carbón, retírelo. Siga las instrucciones del manual para la instalación y respete las distancias mínimas.

MANUAL DE USUARIO H 461 IX.1/1 INDESIT

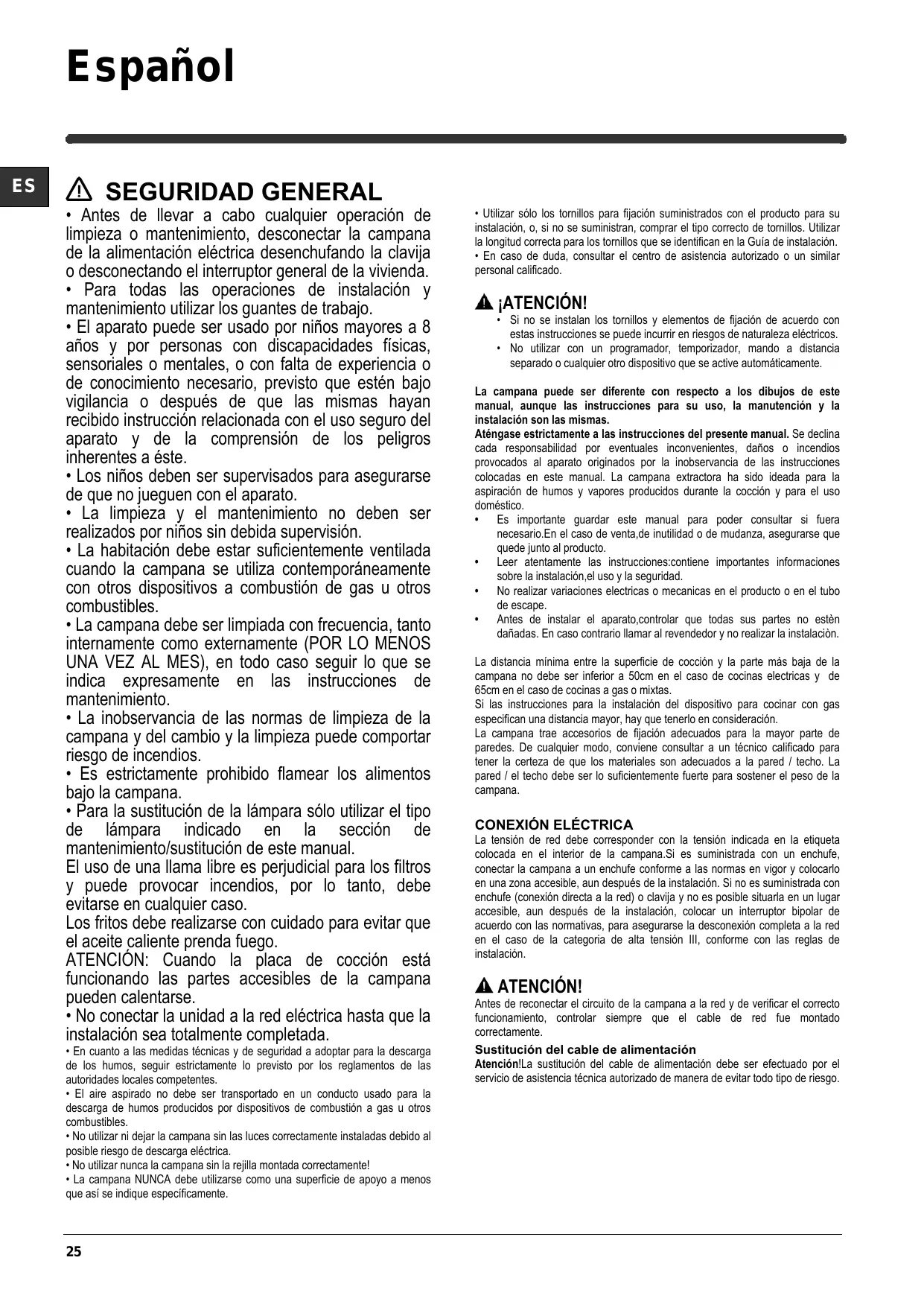

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede instar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual. El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso. Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente instaladas bajo el posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada correctamente.
• La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
• Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizada o un personal similar calificado.

¡ATENCIÓN!

• Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica.
• No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

La campana puede ser diferente a los dibujos de este manual, excepto que las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

• Es importante guardar este manual para poder consultarlo si fuera necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
• No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape.
• Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50 cm en el caso de cocinas eléctricas y de 65 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

La campana trae accesos de fijación adecuados para la mayor parte de paredes. De todos modos, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Sustitución del cable de alimentación

¡Atención! La sustitución del cable de alimentación debe ser efectuada por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conductor! La Empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.

¿FILTRANTE O ASPIRANTE?

¡Su campana extractora está lista para ser usada en versión aspirante. Para usar la campana en versión filtrante se instala el KIT ACCESORIO. Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo. Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podrá estar ya instalado en la campana. Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encontraría arriba de la campana.

¡ATENCIÓN!

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

¡ATENCIÓN!

Si la campana está provista de filtro de carbón, hay que SACARLO.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

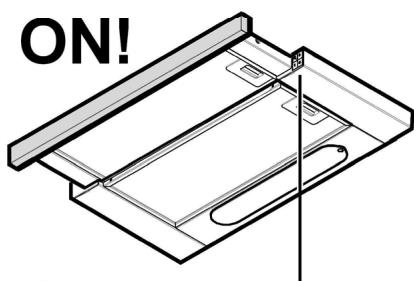

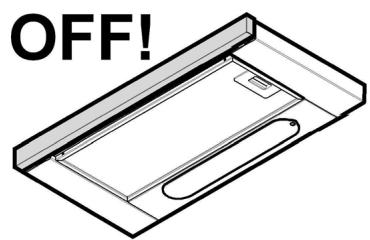

MANDOS

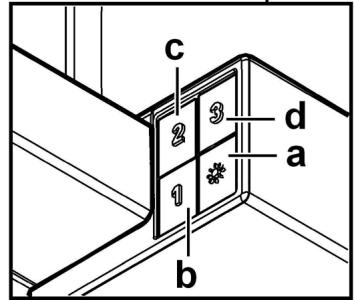

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de cocción.

a. Interruptor luz ON/OFF. b. Interruptor OFF/velocidad 1. c. Selección velocidad 2. d. Selección velocidad 3.

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

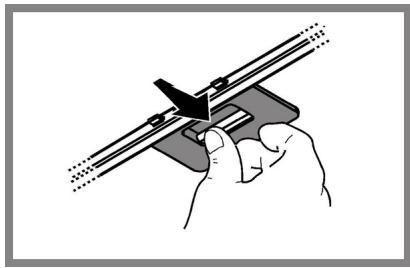

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Mantenimiento del filtro al carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de más o menos tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses.

NO puede lavarse ni reciclarse.

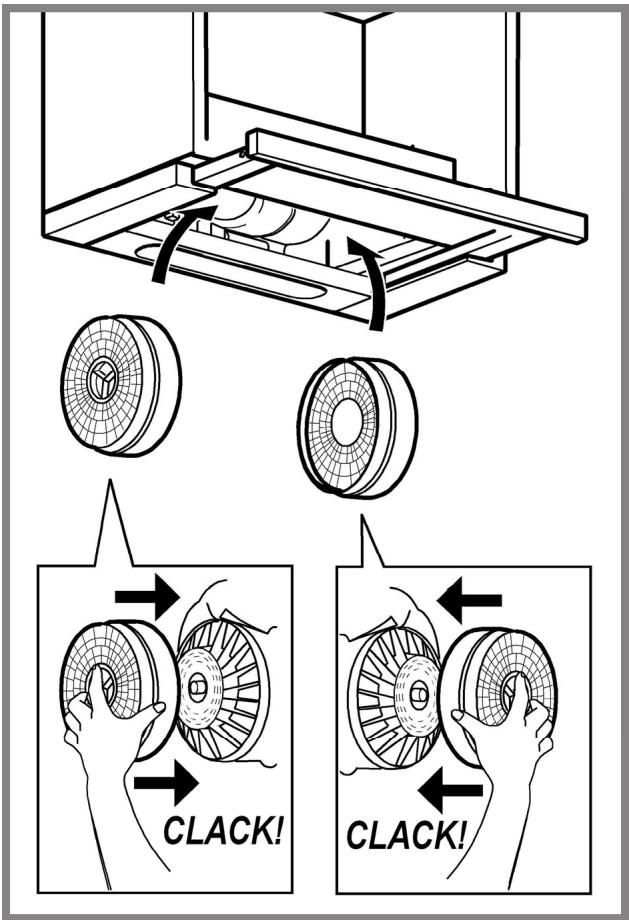

Quitar los filtros antigrasa

Aplique un filtro al carbón por lado y enganchelo en la campana extractora.

Ponga de nuevo los filtros antigrasa.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Extraiga el cajón.

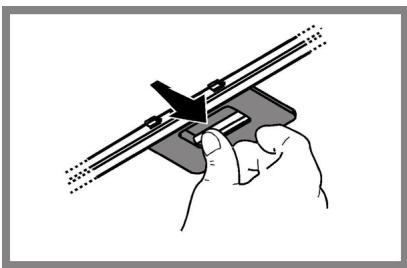

Quite la rejilla de aspiración para acceder al hueco donde están las lámparas.

Sustituir la lámpara dañada.

Utilizar solo lámparas LED de max 2,5W-E14. Para mayores detalles, consultar la hora anexa "ILCOS D" (posición alfanumérica "1e").

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

Si la campana no funciona:

Compruebe que: - no haya interrupciones de corriente. - se haya seleccionado una velocidad.

Si la campana presenta un rendimiento escaso:

Compruebe que: - La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida. - La cocina está suficientemente ventilada para permitir una toma de aire. - el filtro de carbón no está gastado (campana en versión filtrante).

Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y volver a conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Modelo	Altura (cm)	Ancho (cm)	Profundidad (cm)	Ø del tubo de salute (cm)
H 461 IX.1/1	18 (+3,1)+	59,8	30-45,5	15

Componentes no suministrados con el producto

Si el extractor está equipado con filtros de carbón activo, estos deberán ser retirados.

Versión filtrante

Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

. EN/IEC 62233, EN/IEC 60335-2-31: EN/IEC 60335-1: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN

50564; IEC62301.

EN 55014-1; CISPR 14-1; EN 55014-

1. 1.1.1.1.2.
