H 461 IX.1/1 - Cappa aspirante INDESIT - Manuale utente e istruzioni gratuiti

Marca	INDESIT
Modello	H 461 IX.1/1
Tipo di prodotto	Cappa aspirante a parete
Altezza (mm)	210 (con telescopico 180+31)
Larghezza (mm)	598
Profondità (mm)	300-455 (telescopico)
Diametro di evacuazione (mm)	150
Numero di velocità	3
Illuminazione	LED, 2 x 2,5 W, attacco E14
Tipo di filtrazione	Filtro antigrasso metallico lavabile + filtro al carbone (opzionale)
Manutenzione filtro antigrasso	Pulizia mensile, lavastoviglie o manuale
Sostituzione filtro al carbone	Ogni 4 mesi al massimo
Sostituzione lampada	LED 2,5W E14 solo
Distanza minima (cottura elettrica)	50 cm
Distanza minima (cottura gas/mista)	65 cm
Alimentazione elettrica	220-240 V, 50/60 Hz
Modalità di evacuazione	Aspirante o filtrante (kit accessorio richiesto)
Livello sonoro	Non specificato

Domande frequenti - H 461 IX.1/1 INDESIT

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per i fornelli elettrici e di 65 cm per i fornelli a gas o misti. Se il manuale del fornello indica una distanza maggiore, segui quella.

Come pulire il filtro antigrasso metallico?

Il filtro antigrasso va pulito una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Tirare la maniglia a molla per smontarlo.

Con quale frequenza devo cambiare il filtro al carbone?

Il filtro al carbone va sostituito ogni 4 mesi al massimo. Non può essere pulito o rigenerato. Rimuovere prima i filtri antigrasso, quindi installare il nuovo filtro al carbone su ciascun lato.

La cappa può funzionare in versione filtrante senza evacuazione esterna?

Sì, puoi utilizzare la cappa in versione filtrante installando un kit accessorio (venduto separatamente) contenente filtri al carbone. L'aria verrà sgrassata e deodorata prima di essere rimessa nella stanza.

Come sostituire la lampada LED della cappa?

Scollegare l'apparecchio, assicurarsi che le lampade siano fredde. Rimuovere la griglia di aspirazione e sostituire la lampada con una LED da 2,5 W, attacco E14 (massimo). Consultare il manuale per maggiori dettagli.

Cosa fare se la cappa non funziona affatto?

Controllare prima che non ci sia un'interruzione di corrente e che sia selezionata una velocità. Se il problema persiste, scollegare la cappa per 5 secondi e ricollegarla. Contattare il servizio di assistenza se necessario.

Perché la mia cappa aspira debolmente?

Assicurati che la velocità selezionata sia adatta alla quantità di fumo. Controlla che la cucina sia sufficientemente areata per l'ingresso dell'aria. In versione filtrante, il filtro al carbone potrebbe essere esaurito. Pulisci o sostituisci i filtri se necessario.

Posso utilizzare la cappa senza le lampade?

No, non utilizzare mai la cappa senza che le lampade siano montate correttamente, poiché ciò presenta un rischio di scossa elettrica. Sostituisci immediatamente qualsiasi lampada difettosa.

Quale diametro del condotto di evacuazione devo utilizzare?

Il diametro deve essere uguale a quello del raccordo a flangia, cioè 150 mm. L'uso di un diametro inferiore riduce le prestazioni e aumenta il rumore.

Come installare la cappa in versione aspirante?

Collega la cappa a un condotto di evacuazione (non fornito) di diametro 150 mm. Se la cappa è dotata di un filtro al carbone, rimuovilo. Segui le istruzioni del manuale per l'installazione e rispetta le distanze minime.

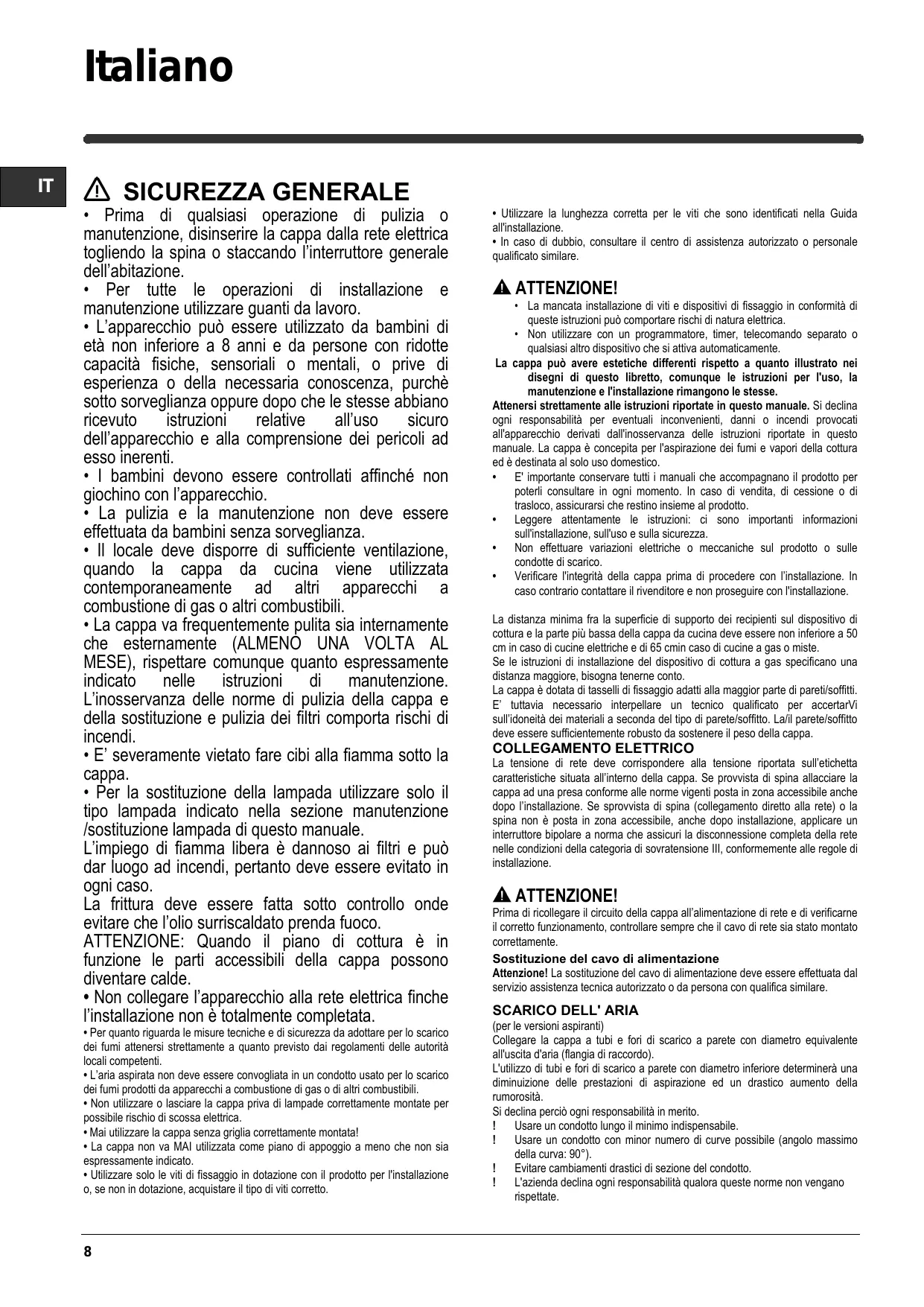

MANUALE UTENTE H 461 IX.1/1 INDESIT

• Prima di qualiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parchè molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini sono sorgaglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in anni caso.
  La frittura delve essere fattà molto controlo onede evitare che l'olio surriscaldato prenda fuoco.
  ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.
• Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogiata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installmente di viti e dispositori di fissaggio in conformità di queste istruzioni più comportare rischi di natura elettrica.
• Non utilizzato con un programmatore, timer, telecomando separato o qualsiasi altri dispositivo che si attiva automaticamente.

La cappa può essere estetiche differenti rispetto a quando illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparechio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

• E' importante conservare tutti i manuali che arrivagnano il prodotto per poterli consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non prosequire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina delve essere non inferiore a 50 cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. E'uttavia necessario interpellare un technician qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anccho后再o l'installazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile,anche dello installment,appicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installation.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Sostituzione del cavo di alimentazione

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.

Si declina perci uomini responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare combustiamenti drastici di sezione del condotto.
! L'azienda declina agli responsabilità qualora queste norme non vengano rispettate.

FILTRANTE O ASPIRANTE?

! La vostra cappa è pronta per essere utilizzata in versione aspirante. Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di quello manuale se il KIT ACCESSORIO è più fornito a corredo o va acquistato a parte.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contuhe in quello manuale.

Versione aspirante

I vapore vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/i a carbone, quello/i deve/devono essere rimioso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

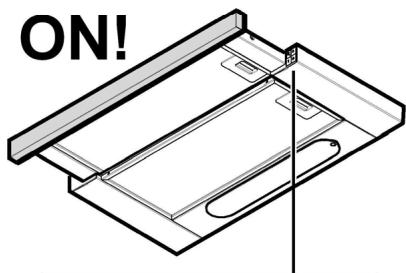

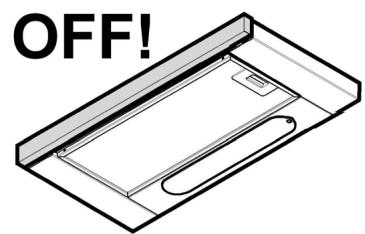

COMANDI

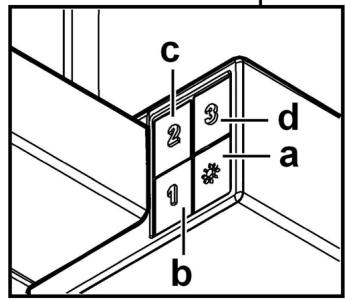

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. Interru tture luce ON/OFF.
b. Interruttore OFF/velocity 1
c. Selezione velocità 2
d. Selezione velocità 3

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Ilrelloantigrasso metallicodeveseessere pulitouna volta al mese condetergenti nonaggressivi,manualmenteoppure inlavastoviglieabasse temperatureedaciclo breve.

Con il lavaggio in lavastoviglia il filtrato antigrasso metallico più scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

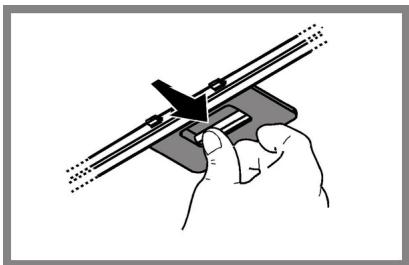

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

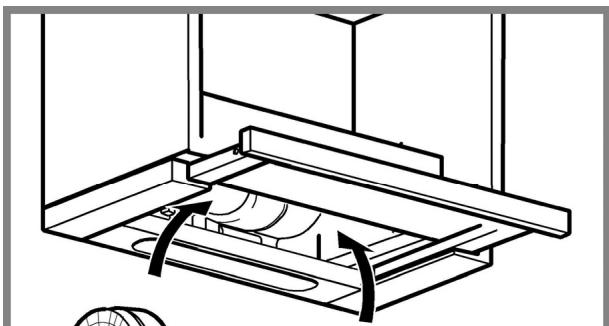

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtrone carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrone grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON vu essere lavato o rigenerato

Togliere i filtri antigrassi.

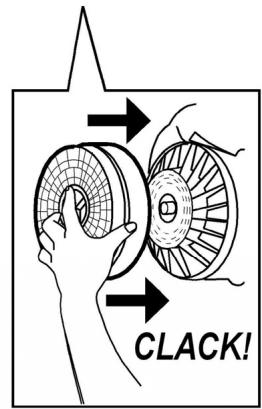

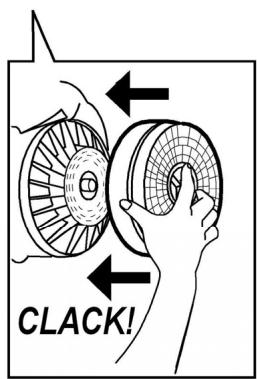

Applicare un filtro al carbone per lato ed agganciarlo alla cappa.

Rimettere i filtri antigrasso.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

Estrarre il cassetto estraibile.

Togliere la griglia da aspirazione per acceder e al vano lampade.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 2,5W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma devese essere consegnato presso l'idoneo punto di ragcolla per il riscaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Appareciatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemi di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ir carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimIZzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo delsystemi di canalizzazione individato in questo manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti simplici controli:

Se la cappa non funziona:

Verificare che:

• non c'é interruzione di corrente.
• è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtrone carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:
- non c'é interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica extraendo la spina e collegatelo poi nuovamente. Nel caso in cui I'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
H 461 IX.1/1	18 (+3,1)+	59,8	30-45,5	15

Componenti non in dotazione con il prodotto

199.199.199

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.
