Merke	INDESIT
Modell	H 461 IX.1/1
Produkttype	Veggmontert avtrekkshette
Høyde (mm)	210 (med teleskopisk 180+31)
Bredde (mm)	598
Dybde (mm)	300-455 (teleskopisk)
Avtrekksdiameter (mm)	150
Antall hastigheter	3
Belysning	LED, 2 x 2,5 W, sokkel E14
Filtertype	Vaskbart metallfettfilter + kullfilter (valgfritt)
Vedlikehold av fettfilter	Månedlig rengjøring, oppvaskmaskin eller manuelt
Utskifting av kullfilter	Maksimalt hver 4. måned
Utskifting av lyspære	Kun LED 2,5W E14
Minimumsavstand (elektrisk komfyr)	50 cm
Minimumsavstand (gass/kombinert)	65 cm
Strømforsyning	220-240 V, 50/60 Hz
Avtrekksmodus	Avtrekk eller resirkulering (tilbehørssett kreves)
Lydnivå	Ikke spesifisert

Ofte stilte spørsmål - H 461 IX.1/1 INDESIT

Hva er minimumsavstanden mellom avtrekkshetten og komfyren?

Minimumsavstanden er 50 cm for elektriske komfyrer og 65 cm for gass- eller kombinerte komfyrer. Hvis komfyrmanualen angir en større avstand, følg den.

Hvordan rengjør jeg metallfettfilteret?

Fettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et skånsomt vaskemiddel eller i oppvaskmaskin ved lav temperatur og raskt program. Trekk i fjærhendelen for å demontere det.

Hvor ofte må jeg skifte kullfilteret?

Kullfilteret må skiftes maksimalt hver 4. måned. Det kan ikke rengjøres eller regenereres. Fjern først fettfiltrene, og installer deretter det nye kullfilteret på hver side.

Kan hetten brukes i resirkuleringsmodus uten utvendig avtrekk?

Ja, du kan bruke hetten i resirkuleringsmodus ved å installere et tilbehørssett (selges separat) som inneholder kullfiltre. Luften blir avfettet og deodorisert før den sendes tilbake til rommet.

Hvordan skifter jeg LED-pæren på hetten?

Koble apparatet fra strømmen, sørg for at lampene er kalde. Fjern avtrekksgitteret og bytt pæren med en LED på 2,5 W, sokkel E14 (maksimalt). Se brukermanualen for flere detaljer.

Hva gjør jeg hvis hetten ikke fungerer i det hele tatt?

Sjekk først at det ikke er strømbrudd og at en hastighet er valgt. Hvis problemet vedvarer, koble hetten fra strømmen i 5 sekunder og koble den til igjen. Kontakt kundeservice om nødvendig.

Hvorfor suger hetten min dårlig?

Sørg for at den valgte hastigheten er tilpasset mengden røyk. Sjekk at kjøkkenet er tilstrekkelig ventilert for lufttilførsel. I resirkuleringsmodus kan kullfilteret være utslitt. Rengjør eller bytt filtre om nødvendig.

Kan jeg bruke hetten uten lampene?

Nei, bruk aldri hetten uten at lampene er riktig montert, da dette utgjør en risiko for elektrisk støt. Bytt umiddelbart ut defekte lamper.

Hvilken diameter på avtrekksrøret skal jeg bruke?

Diameteren må være lik koblingsflensen, det vil si 150 mm. Bruk av mindre diameter reduserer ytelsen og øker støyen.

Hvordan installerer jeg hetten i avtrekksmodus?

Koble hetten til et avtrekksrør (ikke inkludert) med diameter 150 mm. Hvis hetten er utstyrt med kullfilter, fjern det. Følg instruksjonene i manualen for installasjon og overhold minimumsavstandene.

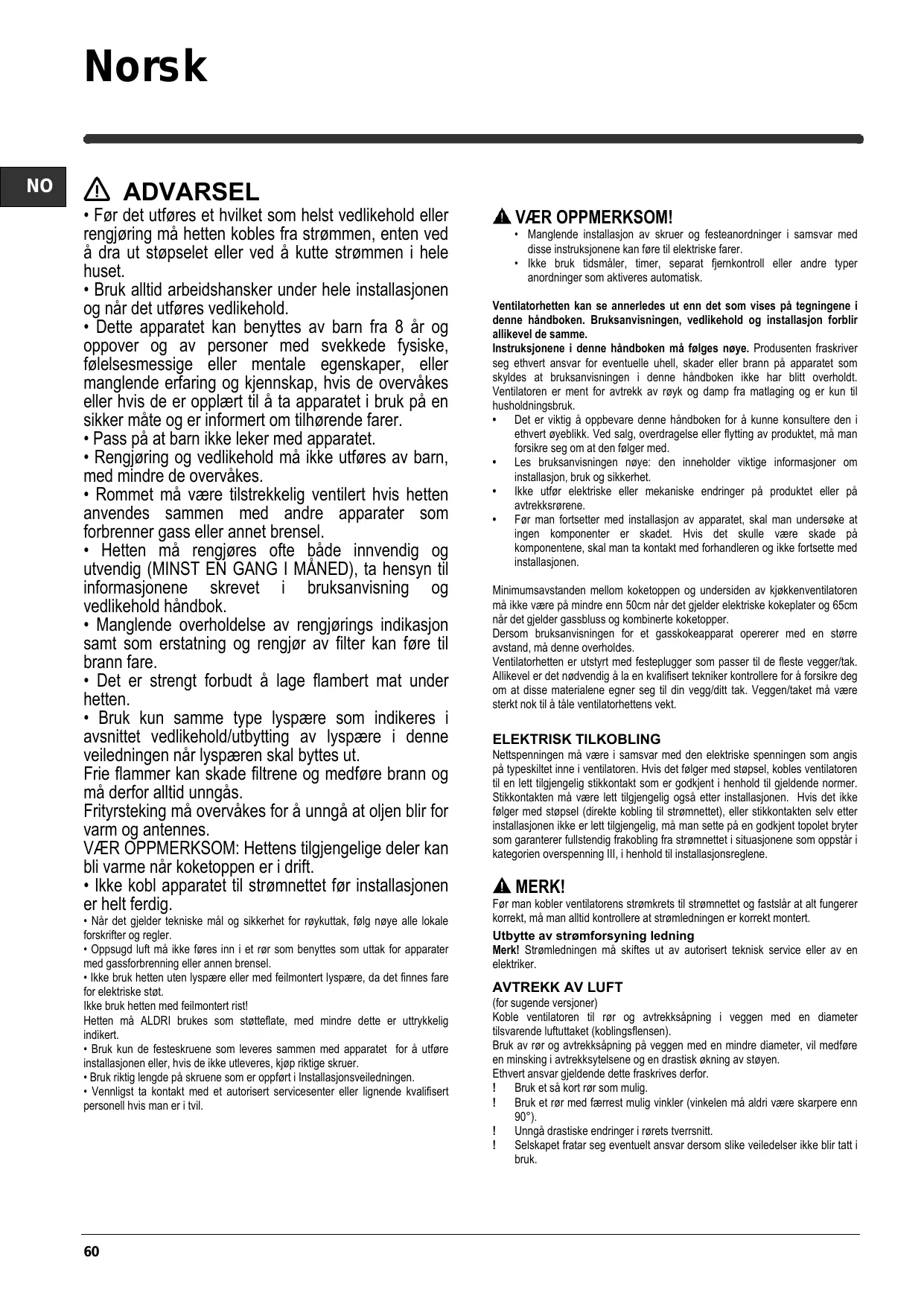

BRUKSANVISNING H 461 IX.1/1 INDESIT

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte, både innvendig og utvendig (minst en gang i måneden), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikeholdshåndbok.
• Manglende overholdelse av rengjøringsindikasjoner, som for eksempel erstatning og rengjøring av filter, kan føre til brannfare.
• Det er strengt forbudt å lage flamberte retter under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen når lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærer eller med feilmonterte lyspærer, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være mindre enn 50 cm når det gjelder elektriske koketopper og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, skal denne overholdes.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

ELEKTRISK TILKOBLING

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstart i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

(for sugende versjoner)

Koble ventilatoren til rør og avtrekksåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflensen).

Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en minsking i avtrekksytelsene og en drastisk økning av støyen.

Ethvert ansvar gjeldende dette fraskrives derfor.

Bruk et så kort rør som mulig. ! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90° ). Unngå drastiske endringer i rørets tverrsnitt. ! Selskapet fratar seg eventuelt ansvar dersom slike veiledelser ikke blir tatt i bruk.

! Din hette er klar for å bli tatt i bruk med sugende funksjon.

For å bruke hetten i med filtreringsfunksjon må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første sider av bruksanvisningen dersom nødvendig EKSTRA UTSTYR er allerede gitt ved salget eller dersom den må bli kjøpt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, kan filteranlegget basert på bruk av aktivt kull være installert på forhånd på hetten. Informasjonene for endring av hetten fra sugende bruk til filtreringsbruk er allerede skrevet i denne bruksanvisningen.

Sugende versjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat.

Diameteren i avløpsrøret må tilsvare diameteren på tilkoblingsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Filtrerende versjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

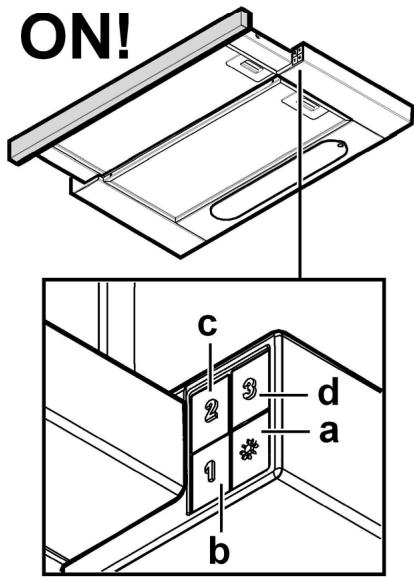

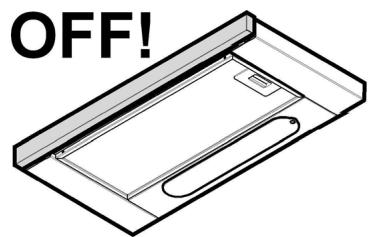

FUNKSJONER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

a. Lysbryter ON/OFF. b. Bryter OFF/hastighet 1 c. Hastighetsvelger 2 d. Hastighetsvelger 3

VEDLIKEHOLD

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Vedlikehold av fettfilteret

Fanger kokefettpartikler.

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhandtaket.

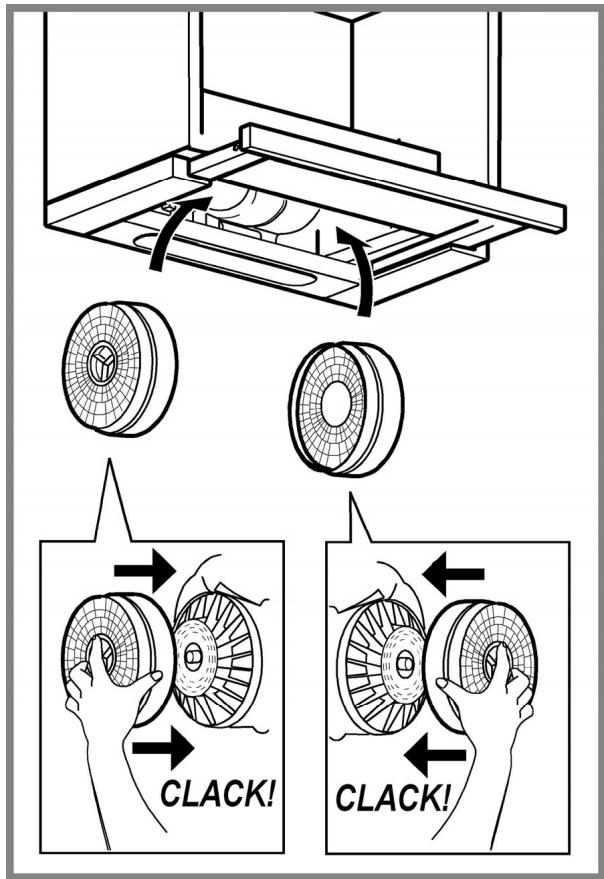

Vedlikehold av kullfilter

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen.

Ta vekk fettfilteret.

Sett inn ett kullfilter på hver side, og hekt dem til ventilatoren.

Sett på plass fettfilteret igjen.

Utskifting av lyspære

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Trekk den uttrekkbare skjermen helt ut.

Ta vekk gitteret for å åpne lamperommet.

Skift ut den defekte lampen.

Bruk utelukkende E14 2,5W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1e").

KASSERING

Dette apparatet er merket i samsvar med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produktet eller på papirer som følger med – viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystem som er angitt i bruksanvisningen for å optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstår ved bruk, før du tar kontakt med kundeservice, se etter følgende kontroll:

• Motorhastighet som har blitt valgt er i stand til å fjerne mengden av røyk og damp som er til stede. Kjøkkenet er ventilert nok for å bidra til et luftoppsug.
• Kullfilter/DD er oppbrukt (ved hetten i filteringsfunksjon).

Dersom hetten har slått seg av ved vanlig bruk:

Verifiser at:

• Brudd i strømforsyning ikke har tatt sted.
• Om nipolar av sperresystem/DD:

Dersom det oppstår feil ved vanlig idrifttsettelse før du tar kontakt med kundeservice, slå av i minst 5 sek. Strømforsyning ved å ta ut strømkontakten og deretter koble den på igjen. Dersom feilen fortsetter, ta kontakt med kundeservice.

TEKNISKE DATA

Modell	Høyde (cm)	Lengde (cm)	Dyp (cm)	Ø avtrekk rør (cm)
H 461 IX.1/1	18 (+3,1)+	59,8	30-45,5	15

Produktet er designet, testet og produsert i henhold til:

Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-

1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301
