Marka	INDESIT
Model	H 461 IX.1/1
Ürün Tipi	Duvar tipi davlumbaz
Yükseklik (mm)	210 (teleskopik 180+31)
Genişlik (mm)	598
Derinlik (mm)	300-455 (teleskopik)
Tahliye çapı (mm)	150
Hız sayısı	3
Aydınlatma	LED, 2 x 2,5 W, E14 duy
Filtreleme tipi	Yıkanabilir metal yağ filtresi + karbon filtre (isteğe bağlı)
Yağ filtresi bakımı	Aylık temizlik, bulaşık makinesi veya elle
Karbon filtre değişimi	En fazla 4 ayda bir
Lamba değişimi	Sadece LED 2,5W E14
Minimum mesafe (elektrikli ocak)	50 cm
Minimum mesafe (gaz/karışık ocak)	65 cm
Elektrik beslemesi	220-240 V, 50/60 Hz
Tahliye modu	Emişli veya filtreli (aksesuar kiti gerekli)
Ses seviyesi	Belirtilmemiş

Sık sorulan sorular - H 461 IX.1/1 INDESIT

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe, elektrikli ocaklar için 50 cm, gazlı veya karma ocaklar için 65 cm'dir. Ocak kılavuzu daha büyük bir mesafe belirtiyorsa, buna uyun.

Metal yağ filtresi nasıl temizlenir?

Yağ filtresi ayda bir temizlenmelidir. Aşındırıcı olmayan bir deterjanla elde veya düşük sıcaklıkta ve hızlı programda bulaşık makinesinde yıkayabilirsiniz. Sökmek için yaylı kolu çekin.

Karbon filtreyi ne sıklıkta değiştirmeliyim?

Karbon filtre en fazla 4 ayda bir değiştirilmelidir. Temizlenemez veya yenilenemez. Önce yağ filtrelerini çıkarın, ardından her iki tarafa yeni karbon filtreyi takın.

Davlumbaz, dış tahliye olmadan filtreli versiyonda çalışabilir mi?

Evet, karbon filtre içeren bir aksesuar kiti (ayrı satılır) takarak davlumbazı filtreli versiyonda kullanabilirsiniz. Hava, odaya geri verilmeden önce yağdan arındırılır ve kokusu giderilir.

Davlumbazın LED ampulü nasıl değiştirilir?

Cihazın fişini çekin, lambaların soğuk olduğundan emin olun. Emiş ızgarasını çıkarın ve ampulü 2,5 W, E14 duy LED (maksimum) ile değiştirin. Daha fazla bilgi için kılavuza bakın.

Davlumbaz hiç çalışmazsa ne yapmalıyım?

Öncelikle elektrik kesintisi olmadığını ve bir hız seçildiğini kontrol edin. Sorun devam ederse, davlumbazın fişini 5 saniye çekip tekrar takın. Gerekirse satış sonrası servisi arayın.

Davlumbazım neden zayıf emiyor?

Seçilen hızın duman miktarına uygun olduğundan emin olun. Mutfağın hava girişi için yeterince havalandırıldığını kontrol edin. Filtreli versiyonda karbon filtre aşınmış olabilir. Gerekirse filtreleri temizleyin veya değiştirin.

Davlumbazı lambasız kullanabilir miyim?

Hayır, davlumbazı lambalar düzgün şekilde takılmadan asla kullanmayın, çünkü bu elektrik çarpması riski taşır. Arızalı lambayı hemen değiştirin.

Hangi çapta tahliye borusu kullanmalıyım?

Çap, bağlantı flanşının çapına eşit olmalıdır, yani 150 mm. Daha küçük çap kullanımı performansı düşürür ve gürültüyü artırır.

Davlumbaz emişli versiyonda nasıl kurulur?

Davlumbazı 150 mm çapında bir tahliye borusuna (birlikte verilmez) bağlayın. Davlumbazda karbon filtre varsa çıkarın. Kurulum için kılavuzdaki talimatları izleyin ve minimum mesafelere uyun.

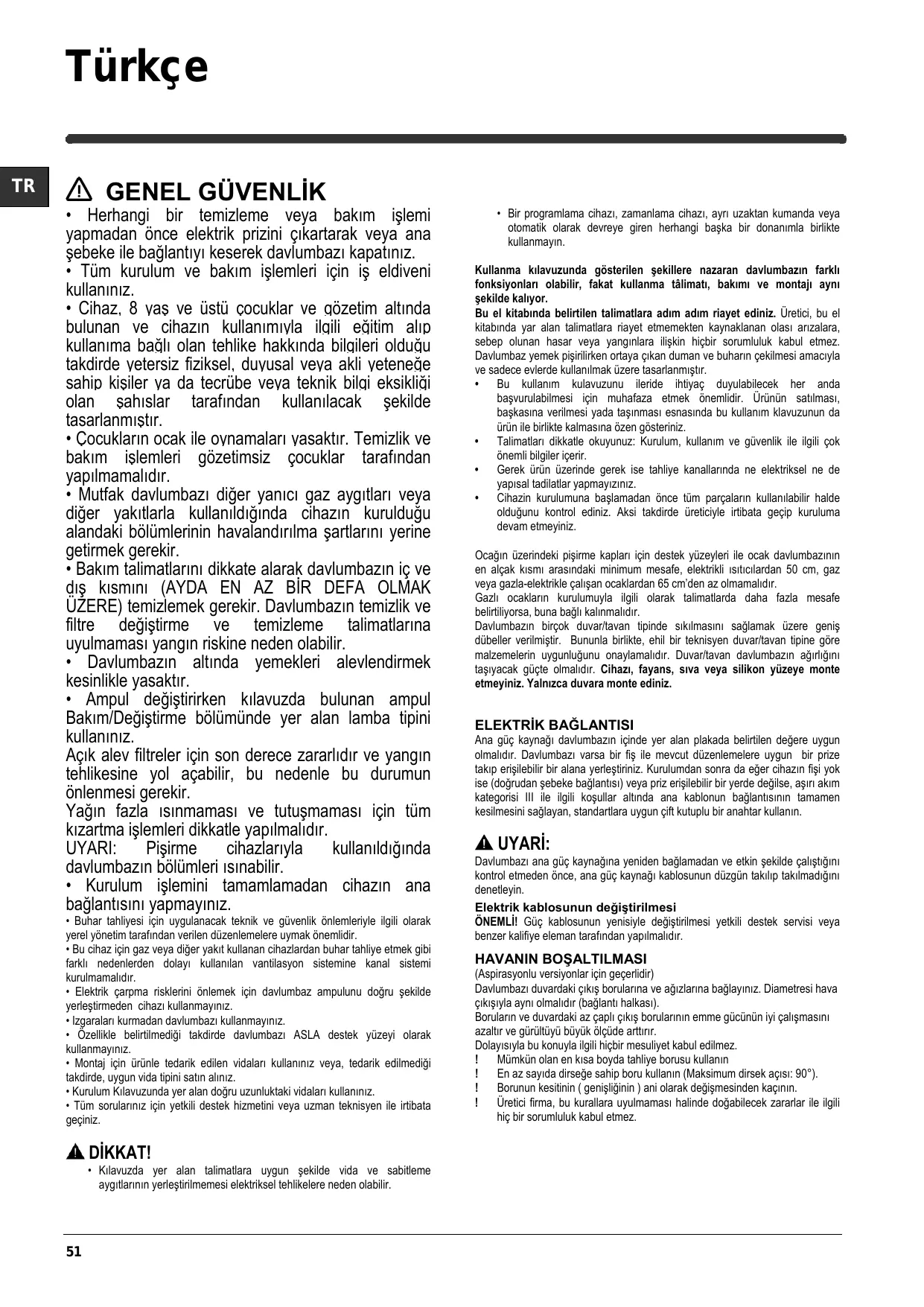

KULLANIM KILAVUZU H 461 IX.1/1 INDESIT

Ovefte si, zda:

Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız. - Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız. - Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır. - Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır. - Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerin havalandırma şartlarını yerine getirmek gerekir. - Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir. - Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır. - Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız. Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir. Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır. UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir. - Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız. - Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir. - Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır. - Elektrik çarpma risklerini önlemek için davlumbaz ampulünü doğru şekilde yerleştirmeden cihazı kullanmayınız. - Izgaraları kurmadan davlumbazı kullanmayınız. - Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız. - Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız. - Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız. - Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.

DİKKAT!

• Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme yapıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.
• Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi bir donanımla birlikte kullanmayın.

Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı fonksiyonları olabilir, fakat kullanma talimatı, bakımı ve montajı aynı şekilde kalır.

Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında yer alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak üzere tasarlanmıştır.

• Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması esnasında bu kullanım kılavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli bilgiler içerir.
• Gerek ürün üzerinde gerekse havalandırma kanallarında ne elektriksel ne de yapısal tadilatlar yapmayınız.
• Cihazın kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Ocağın üzerindeki pişirme kabı için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm'den az olmamalıdır.

Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak olmalıdır. Cihazı, fayans, viva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

ELEKTRİK BAĞLANTISI

Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) ve/veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın.

UYARI:

Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin.

Elektrik kablosunun değiştirilmesi

ÖNEMLİ: Güç kablosunun yenisiyle değiştirilmesi yetkili servis veya benzer kalifiye eleman tarafından yapılmalıdır.

HAVANIN BOŞALTILMASI

(Aspirasyonlu versiyonlar için geçerlidir)

Davlumbazı duvardaki hava çıkış borularına ve bağlantılarına bağlayınız. Çapı, hava çıkışıyla aynı olmalıdır (bağlantı flanşı).

Boruların ve duvardaki az çaplı çıkış boruları, emme gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde artırır.

Dolayısıyla bu konuyla ilgili hiçbir sorumluluk kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın! En az sayıda dirseğe sahip boru kullanın (Maksimum dirsek açısı: 90°). Borunun kesitinin (genişliğinin) ani olarak değişmesinden kaçının. Üretici firma, bu kurallara uyulmaması halinde doğabilecek zararlar ile ilgili hiçbir sorumluluk kabul etmez.

FİLTRE EDEN Mİ YOKSA ASPİRASYON YAPAN VERSİYON MU?

! Davlumbazınız aspirasyonlu versiyonda kullanılmaya hazırdır.

Davlumbazınızı filtre eden versiyonda kullanabilmek için ona göre hazırlanmış olan AKSESUAR KİT'in kurulumu yapılmalıdır.

Bu kullanma kılavuzunun ilk sayfalarında AKSESUAR KİT'in makine ile birlikte mi verildiğini yoksa ayrı olarak mı satıldığını kontrol edin.

Not: Eğer davlumbaz ile birlikte veriliyor ise, bazı durumlarda, ek aktif karbon filtre sistemi davlumbazın üzerinde zaten kurulu olabilir.

Davlumbazın aspirasyonlu versiyondan filtre eden versiyona dönüşümünün yapılabilmesi için gerekli olan bilgiler bu kullanma kılavuzu içinde mevcuttur.

Aspirasyonlu versiyon

Yemek buharları, bağlantı flanşına sabitlenmiş bir tahliye borusu sayesinde dışarıya atılır.

UYARI:

Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca satın alınmalıdır.

Tahliye borusunun çapı, bağlantı halkasının çapına eşit olmalıdır.

UYARI:

Eğer davlumbazın karbon filtreleri var ise bunlar çıkarılmalıdır.

Filtre eden versiyon

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği kokusundan ve yağından arıtılacaktır. Bu versiyonda davlumbaz kullanmak için aktif karbon bazlı bir filtre sisteminin takılması gerekir.

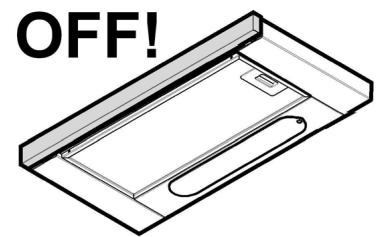

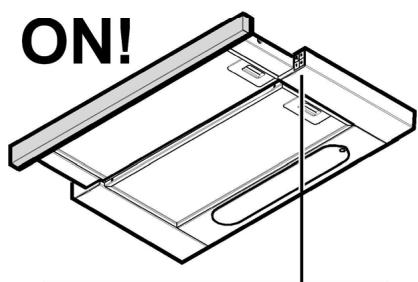

KOMUTLAR

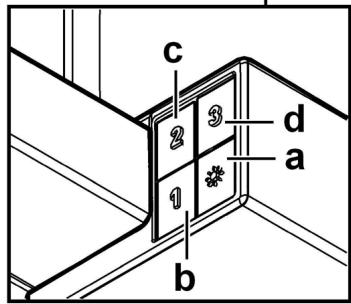

Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.

a. ON (AÇIK)/OFF (kapalı) ışık düğmesi b. OFF (kapalı)/1. hız düğmesi c. 2. hız seçimi d. 3. hız seçimi

BAKIM

Temizlik

SADECE ilk suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız. ALKOL KULLANMAYINIZ!

Yağ filtrelerinin bakımı

Pişirme sonucu oluşan yağ taneciklerini tutar.

Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini etkilemez.

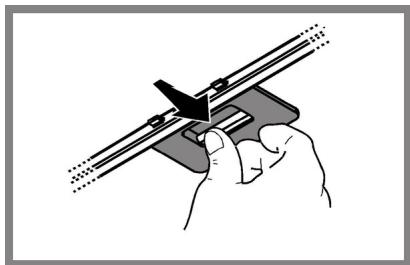

Yağ filtresini çıkarmak için yay bırakma kolunu çekin.

Karbon filtrenin bakımı

Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.

Etkin karbon filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak daha uzun sürede dolar.

Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.

Karbon filtre yıkanamaz ve yeniden kullanılabilir hale getirilemez.

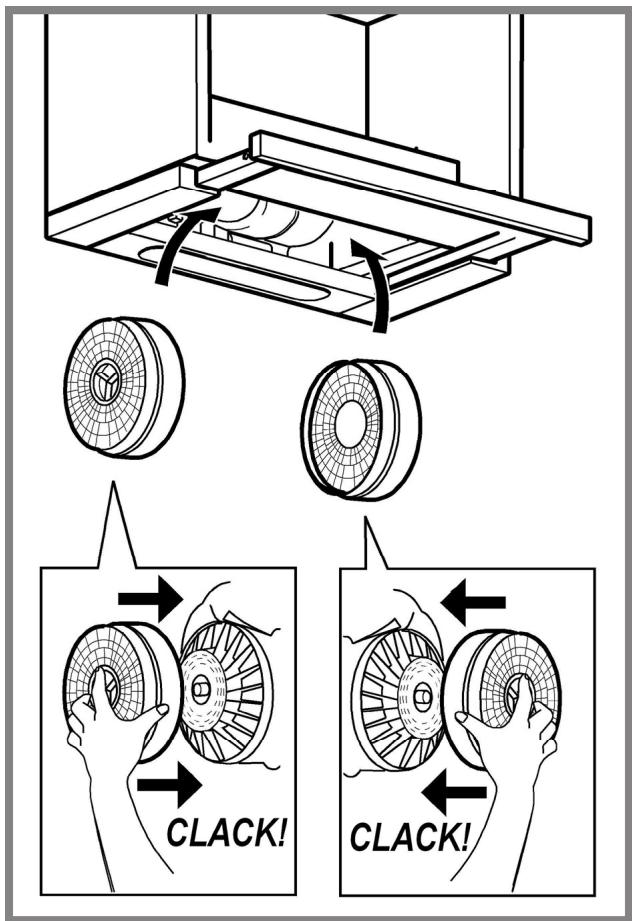

Anti-yağ filtrelerini çıkartınız.

Yer taraf için bir adet karbonlu filtreyi yerleştirip davlumbaza takınız.

Anti-yağ filtrelerini yeniden yerine takınız.

Lambanın değiştirilmesi

Davlumbazın elektrik bağlantısını kesin.

Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.

Çekilebilir bölümü tamamen çıkarın.

Ampul gözüne ulaşmak için anti-yağ filtresini koruyan ızgarayı veya anti-yağ filtresini çıkartınız.

Hasar gören lambayı değiştirin.

Yalnızca maks 2,5W-E14 LED lamba kullanın. Daha ayrıntılı bilgi için ekte yer alan "ILCOS D" broşürüne başvurun (alfasayısal konum "1e").

İMHA (BERTARAF)

Bu cihaz, 2012/19/EC sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız.

Ürün ya da ürün ile birlikte verilen belgeler üzerinde bulunan sembol, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir.

Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutlar içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın.

Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31. EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla. Doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa artırınız ve takviye hızı(ları)nı yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirlenen maksimum kanal sistemi çapını kullanınız.

ÇALIŞMA BOZUKLUKLARI

Eğer çalışmada bir sorun varsa teknik servisi aramadan önce aşağıda sıralanan basit bir dizi kontrol yapabilirsiniz:

Eğer davlumbaz çalışmıyor ise:

Şunları kontrol edin:

• Bir çalışma hızının seçili olduğunu.

Eğer davlumbaz randımansız çalışıyor ise:

Şunları kontrol edin:

• Seçilen motor çalışma hızı, pişen yemekten çıkan buhar ve duman miktarını çekecek nitelikte mi?
• Mutfağa, davlumbazın ihtiyaç duyduğu kadar havalandırma var mı?
• Karbon filtresi sağlam mı (filtre eden versiyonlu davlumbaz ise).
• Eğer davlumbaz normal çalışma esnasında kendiliğinden kapanıyor ise: Şunları kontrol edin:
• Akım kesik olmadığı.
• Çok kutuplu (omnipolar) şalter mekanizmasının atmamış olduğunu.

Eğer çalışma şeklinde normal dışılık var ise teknik servise danışmadan önce en az 5 saniye için cihaza gelen akımı fişi prizden çekerek kesin ve fişi tekrar prize takın. Eğer anormal çalışma şekli devam ediyor ise teknik servise başvurun.

TEKNİK BİLGİLER

Model	Yükbeklik (cm)	Genigkeit (cm)	Derinlik (cm)	tahliyeATUSU ø(cm)
H 461 IX.1/1	18 (+3,1)+	59,8	30-45,5	15

Ürün ile birlikte verilmeyen komponentler
