Märke	INDESIT
Modell	H 461 IX.1/1
Produkttyp	Väggmonterad köksfläkt
Höjd (mm)	210 (med teleskop 180+31)
Bredd (mm)	598
Djup (mm)	300-455 (teleskop)
Utloppsdiameter (mm)	150
Antal hastigheter	3
Belysning	LED, 2 x 2,5 W, sockel E14
Filtertyp	Tvättbart metallfettfilter + kolfilter (tillval)
Underhåll fettfilter	Månatlig rengöring, diskmaskin eller manuellt
Byte av kolfilter	Högst var 4:e månad
Byte av lampa	Endast LED 2,5W E14
Minsta avstånd (elektrisk spis)	50 cm
Minsta avstånd (gasspis/blandad)	65 cm
Strömförsörjning	220-240 V, 50/60 Hz
Frånlufts-/recirkulationsläge	Utblås eller recirkulation (tillbehörssats krävs)
Ljudnivå	Ej specificerad

Vanliga frågor - H 461 IX.1/1 INDESIT

Vilket är det minsta avståndet mellan fläkten och spisen?

Minsta avstånd är 50 cm för elektriska spisar och 65 cm för gasspisar eller blandade spisar. Om spisens manual anger ett större avstånd, följ det.

Hur rengör jag fettfiltret av metall?

Fettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Dra i fjädrad handtag för att demontera.

Hur ofta behöver jag byta kolfilter?

Kolfiltret ska bytas högst var 4:e månad. Det kan inte rengöras eller återvinnas. Ta bort fettfiltren först, sätt sedan in det nya kolfiltret på varje sida.

Kan fläkten användas i recirkulationsläge utan yttre ventilation?

Ja, du kan använda fläkten i recirkulationsläge genom att installera en tillbehörssats (säljs separat) med kolfilter. Luften avfettas och luktreduceras innan den återförs till rummet.

Hur byter jag LED-lampan i fläkten?

Koppla bort apparaten, se till att lamporna är kalla. Ta bort insugningsgallret och byt ut lampan mot en LED 2,5 W, sockel E14 (max). Se manualen för mer information.

Vad gör jag om fläkten inte fungerar alls?

Kontrollera först att det inte finns något strömavbrott och att en hastighet är vald. Om problemet kvarstår, koppla bort fläkten i 5 sekunder och återanslut den. Kontakta kundtjänst om det behövs.

Varför suger min fläkt svagt?

Se till att den valda hastigheten är lämplig för mängden rök. Kontrollera att köket har tillräcklig ventilation för lufttillförsel. I recirkulationsläge kan kolfiltret vara utslitet. Rengör eller byt filter vid behov.

Kan jag använda fläkten utan lampor?

Nej, använd aldrig fläkten utan att lamporna är korrekt monterade, eftersom det innebär risk för elektrisk stöt. Byt omedelbart ut eventuell defekt lampa.

Vilken diameter ska frånluftskanalen ha?

Diametern måste vara samma som anslutningsflänsen, dvs. 150 mm. Användning av mindre diameter minskar prestanda och ökar ljudet.

Hur installerar jag fläkten i utblåsversion?

Anslut fläkten till en frånluftskanal (ingår ej) med diameter 150 mm. Om fläkten är utrustad med kolfilter, ta bort det. Följ manualens installationsanvisningar och respektera minimiavstånden.

BRUKSANVISNING H 461 IX.1/1 INDESIT

(för avluftsversioner)

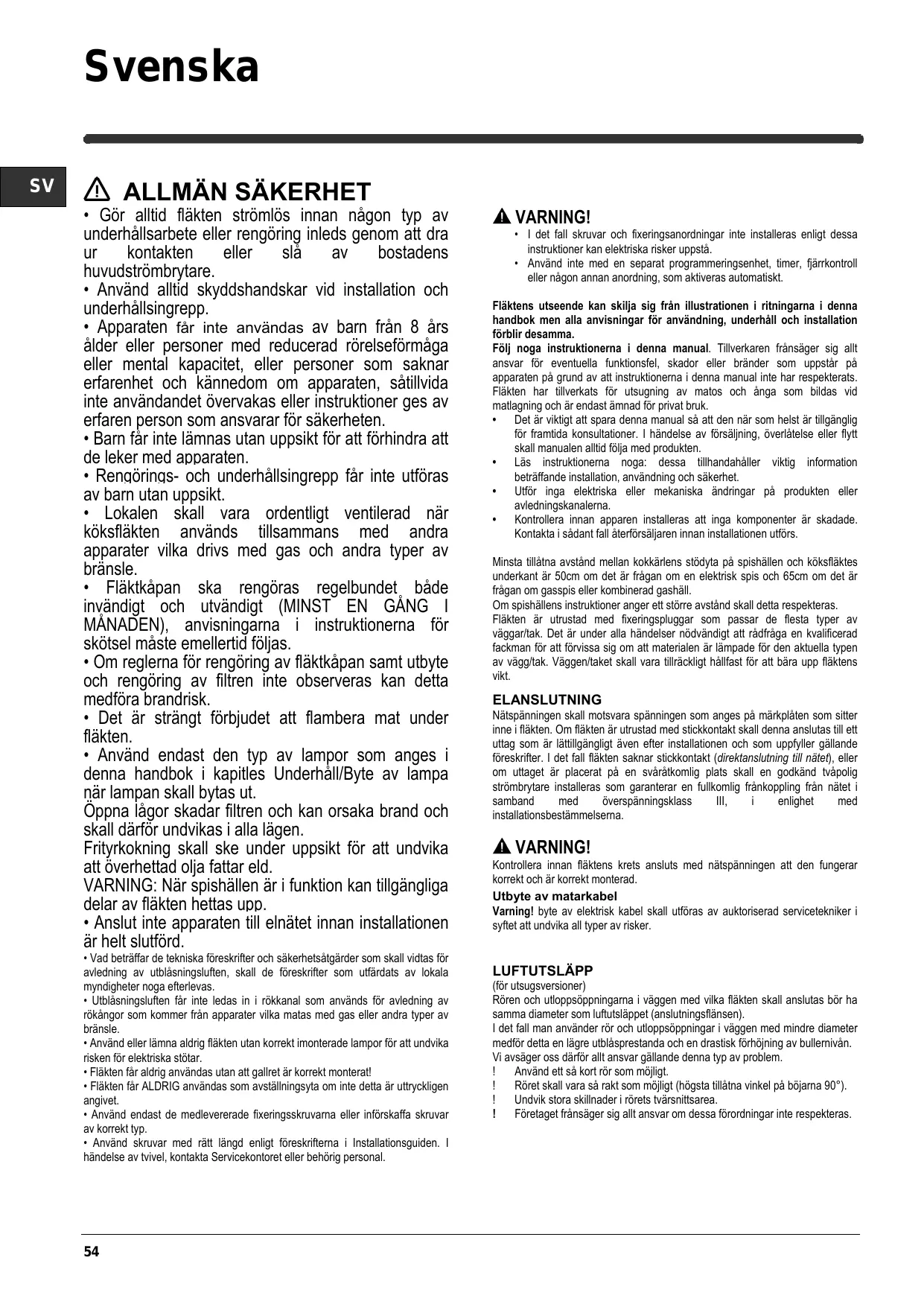

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. - Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle. Fläktkåpan skall rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampan när lampan skall bytas ut. Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp. - Anslut inte apparaten till elnätet innan installationen är helt slutförd. - Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. - Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

A VARNING!

• I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.
• Använd inte med en separat programmeringsenhet, timer, fjärrkontroll eller någon annan anordning, som aktiveras automatiskt.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok, men alla anvisningar för användning, underhåll och installation förblir desamma.

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
• Kontrollera innan apparaten installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 50 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

ELANSLUTNING

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

4 VARNING!

Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Utbyte av matarkabel

Varning! byte av elektrisk kabel skall utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.

LUFTUTSLÄPP

Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).

I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån. Vi avsäger oss därför allt ansvar gällande denna typ av problem.

! Använd så korta rör som möjligt. Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjarna 90° ! Undvik stora skillnader i rörets tvärsnittsarea. ! Företaget frånsäger sig allt ansvar om dessa föreskrifter inte respekteras.

MED FILTER ELLER UTSUG?

Er fläkt är klar att användas i utsuget.

För att använda fläkten med filterversionen ska det tillhörande TILLBEHÖRSKITTET installeras.

Kontrollera på de första sidorna i denna manual om TILLBEHÖRSKITTET levererats eller om det inköps separat.

Observera: Om det levereras med maskinen, kanske det extra filtersystemet i vissa fall redan är installerat på fläkten.

Informationen för omvandling av fläkten från utsuget till filterversionen finns i denna manual.

Utsugsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.

VARNING!

Avledningsröret medlevereras inte och skall införskaffas separat.

Avledningsröret skall ha samma diameter som anslutningsflänsen.

VARNING!

I det fall fläkten är försedd med kolfilter skall dessa tas ur.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.

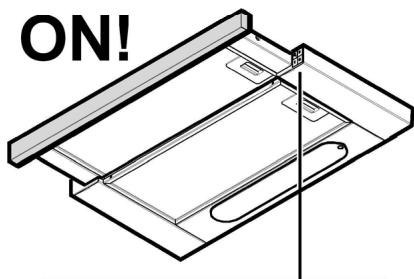

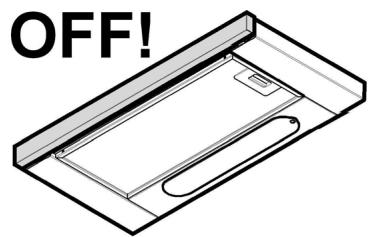

KOMMANDON

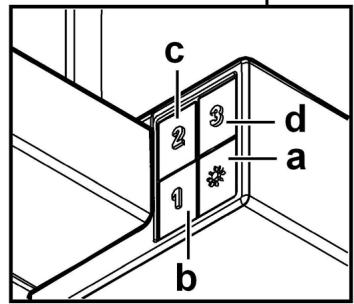

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

a. ON/OFF-strömbrytare för belysning. b. Strömbrytare för OFF/Hastighet 1. c. Val av hastighet 2. d. Val av hastighet 3.

UNDERHÅLL

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Skötsel av avfettningsfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

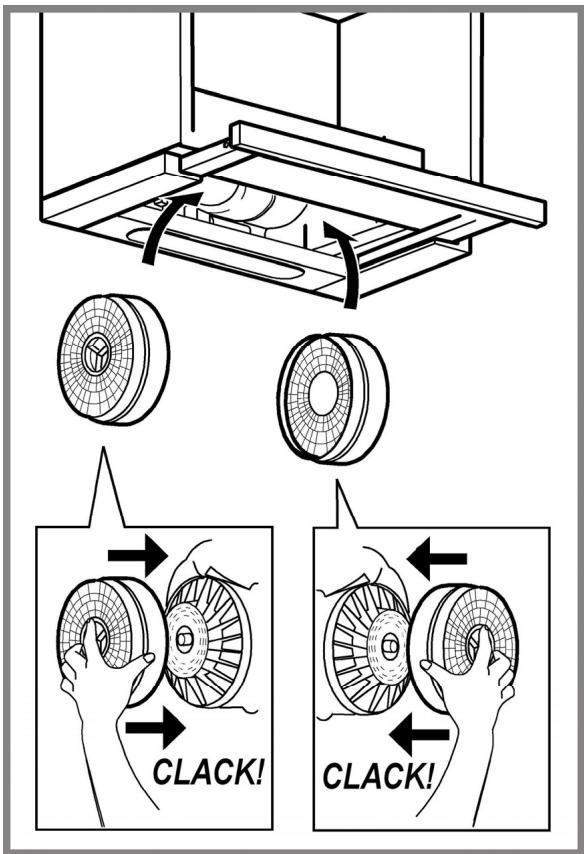

Skötsel av kolfilter

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mattas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4:e månad.

Filtret kan INTE rengöras eller återanvändas.

Avlägsna fettfiltret

Applicera det laterala kolfiltret och haka fast det på fläkten.

Sätt tillbaka fettfiltret.

Byte av lampor

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Dra ut den utdragbara lådan helt.

Avlägsna utsugningsgallret för att göra lamphuset åtkomligt.

Byt ut den skadade lampan.

Använd endast LED lampor med max 2,5W-E14. För ytterligare detaljer konsultera den bifogade broschyren "IL COS D" (alfanumerisk position "1e").

BORTSKAFFNING

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1: EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741: EN 50564; IEC 62301 - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt på fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

FUNKTIONSFEL

Om något inte verkar fungera, utför först följande enkla kontroller innan servicekontoret kontaktas:

• Om fläkten inte fungerar:

Kontrollera att: - inget strömavbrott förekommer. - en hastighet valts.

• Om fläktens prestanda är dålig:

Kontrollera att:

• Den valda motorhastigheten är tillräcklig för mängden rök och avgas som släpps ut.
• Köket är tillräckligt ventilerat för ett luftuttag.
• Kolfiltret inte är förbrukat (fläkt i filterversion).
• Om fläkten släcks under normal funktion:

Kontrollera att:

• inget strömavbrott förekommer.
• den omnipolära öppningsanordningen inte utlösts.

Vid eventuella funktionsfel, koppla först ifrån apparaten ur elnätet i cirka 5 sekunder genom att dra ur kontakten och sedan ansluta apparaten igen, innan servicekontoret kontaktas. Om ett funktionsfel kvarstår, kontakta servicekontoret.

TEKNISKA SPECIFIKATIONER

Modell	Höjd (cm)	Bredd (cm)	Djup (cm)	Ø rör für utsläpp (cm)
H 461 IX.1/1	18 (+3,1)+	59,8	30-45,5	15

KOMPONENT som inte medföljer produkten

ALLMÄN SÄKERHET

Utbyte av strömförsörjningsledning

OBS! Strömledningen ska bytas ut av auktoriserad teknisk service eller av en elektriker.

AVLUFTNING
