MANUAL DE USUARIO PANDORA ELICA

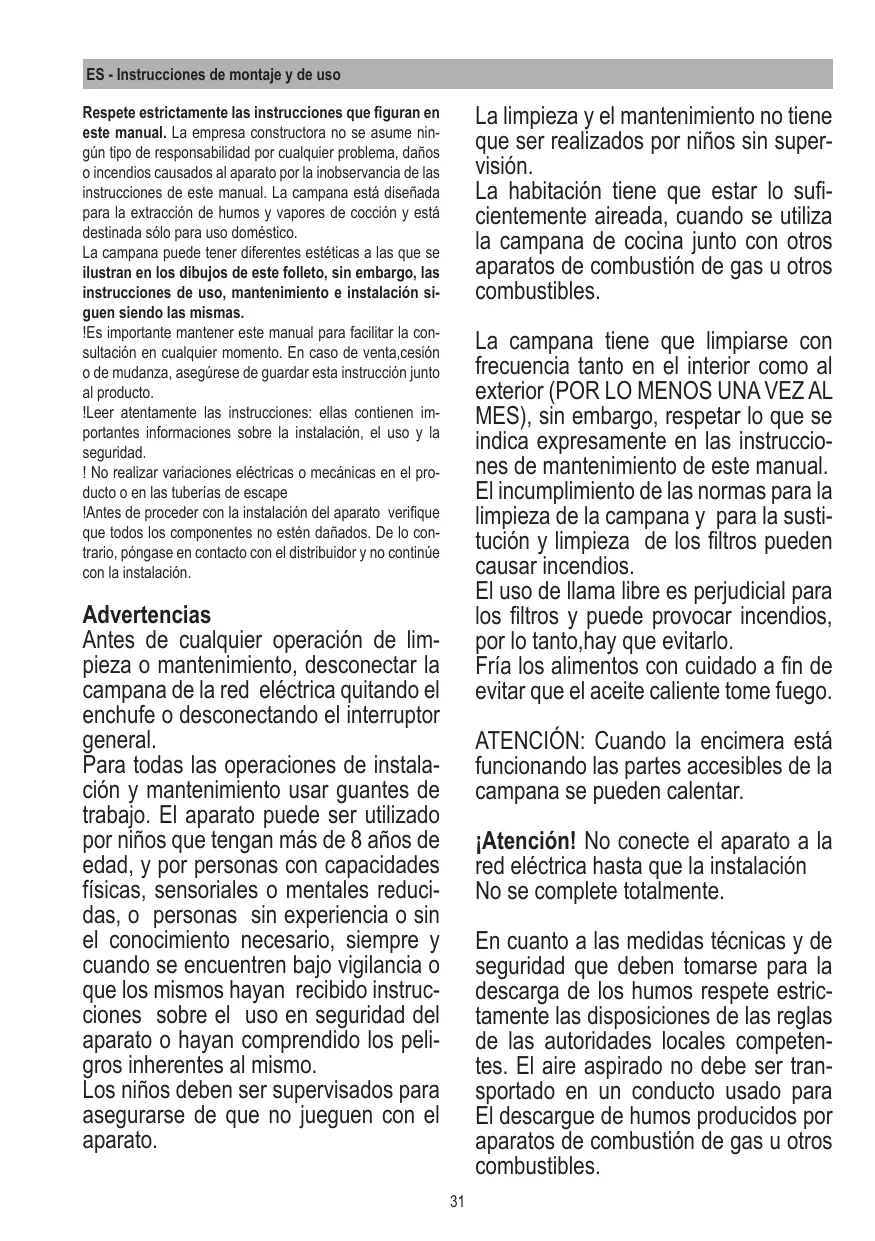

ES - Instrucciones de montaje y de uso

La limpieza y el mantenimiento no tiene que ser realizados por niños sin supervisión.

La habitación tiene que estar lo suficientemente aireada, cuando se utiliza la campana de cocina junto con otros aparatos de combustión de gas u otros combustibles.

Respete estrictamente las instrucciones que figuran en este manual. La empresa constructora no se asume ningún tipo de responsabilidad por cualquier problema, daños o incendios causados al aparato por la inobservancia de las instrucciones de este manual. La campana está diseñada para la extracción de humos y vapores de cocción y está destinada sólo para uso doméstico.

La campana puede tener diferentes estéticas a las que se ilustran en los dibujos de este folleto, sin embargo, las instrucciones de uso, mantenimiento e instalación siguen siendo las mismas. !Es importante mantener este manual para facilitar la consultación en cualquier momento. En caso de venta,cesión o de mudanza, asegúrese de guardar esta instrucción junto al producto. !Leer atentamente las instrucciones: ellas contienen importantes informaciones sobre la instalación, el uso y la seguridad. ! No realizar variaciones eléctricas o mecánicas en el producto o en las tuberías de escape !Antes de proceder con la instalación del aparato verifique que todos los componentes no estén dañados. De lo contrario, póngase en contacto con el distribuidor y no continúe con la instalación.

La campana tiene que limpiarse con frecuencia tanto en el interior como al exterior (POR LO MENOS UNA VEZ AL MES), sin embargo, respetar lo que se indica expresamente en las instrucciones de mantenimiento de este manual.

El incumplimiento de las normas para la limpieza de la campana y para la sustitución y limpieza de los filtros pueden causar incendios. El uso de llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto,hay que evitarlo. Fría los alimentos con cuidado a fin de evitar que el aceite caliente tome fuego.

Antes de cualquier operación de limpieza o mantenimiento, desconectar la campana de la red eléctrica quitando el enchufe o desconectando el interruptor general. Para todas las operaciones de instalación y mantenimiento usar guantes de trabajo. El aparato puede ser utilizado por niños que tengan más de 8 años de edad, y por personas con capacidades físicas, sensoriales o mentales reducidas, o personas sin experiencia o sin el conocimiento necesario, siempre y cuando se encuentren bajo vigilancia o que los mismos hayan recibido instrucciones sobre el uso en seguridad del aparato o hayan comprendido los peligros inherentes al mismo. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

ATENCIÓN: Cuando la encimera está funcionando las partes accesibles de la campana se pueden calentar.

¡Atención! No conecte el aparato a la red eléctrica hasta que la instalación No se complete totalmente. En cuanto a las medidas técnicas y de seguridad que deben tomarse para la descarga de los humos respete estrictamente las disposiciones de las reglas de las autoridades locales competentes. El aire aspirado no debe ser transportado en un conducto usado para El descargue de humos producidos por aparatos de combustión de gas u otros combustibles. 31

¡No utilice nunca la campana si la rejilla no resulta correctamente montada!

El símbolo en el producto o en la documentación de acompañamento indica que este producto no se puede tratar como desperdicio normal del hogar sino que debe llevarse al punto de recolección de equipos eléctricos y electrónicos para su reciclaje. Deséchelo siguiendo las normas locales para la elimininación de residuos. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

La campana NUNCA debe utilizarse como plano de apoyo a menos que esto sea indicado expresamente.

Utilice sólo los tornillos suministrados con el producto para su instalación, o, si no fueran suministrados, compre el tipo correcto de tornillo. Use la longitud correcta de los tornillos que se muestran en la Guía de instalación. En caso de duda, consulte a su centro de servicio autorizado o al personal calificado similar. ¡ATENCIÓN! Si no se instalan los tornillos y los elementos de fijación de acuerdo con estas instrucciones esto puede provocar riesgos de naturaleza eléctrica. Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual.

Aparato proyectado, probado y realizado según las siguientes normas:

• Seguridad: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233. • Prestación: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Consejos para el uso adecuado con el fin de reducir el impacto medioambiental: Cuando se empiece a cocinar, encender la campana a la velocidad mínima, dejandola actuar durante algunos minutos y también después de haber terminado la cocción. Aumentar la velocidad sólo en el caso de grandes cantidades de humo y vapor, usando la función booster sólo en casos extremos. Para mantener eficaz el sistema para reducir los olores, reemplazar, en caso necesario, el/ los filtro / s de carbón. Para mantener eficaz el filtro anti- grasa, limpiarlo en caso de necesidad. Para optimizar la eficiencia y minimizar el ruido, utilice el diámetro máximo del sistema de canalización como se muestra en este manual.

En el intento constante de mejorar nuestros productos, nos reservamos el derecho de aportar a las características técnicas, funcionales o estéticas todo tipo de cambio que pueda surgir de su evolución. En el caso de la versión con motor externo, para un funcionamiento normal de la campana es necesario el uso de una unidad de aspiración (motor externo) de la misma casa de producción.

Este aparato cumple con la Directiva Europea 2012/19/EC sobre los residuos de aparatos eléctricos y electrónicos (RAEE). Asegurándose de que este producto se deseche correctamente, el usuario ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud. 32

La campana está lista para usarse en versión aspirante con evacuación exterior o filtrante con recirculación interior.

RECOMENDACIÓN: Les recomendamos instalar la caja metálica que contiene los componentes electrónicos al menos a

10 cm del suelo y a una distancia suficiente de cualquier fuente de calor (por ejemplo: lado de un horno o encimera). Si las instrucciones de instalación de aparatos de cocina de gas especifican una distancia mayor, hay que tenerlo en cuenta.

Los vapores se expulsan hacia el exterior a través de un tubo de escape introducido en la tubuladura con brida. El diámetro del tubo de escape debe ser igual al diámetro del aro de sujección. ¡Atención! El tubo de evacuación no està incluido y tiene que ser comprado. En la parte horizontal, el tubo tiene que tener una pequeña inclinación hacia arriba (10° más o menos) para poder transportar el aire hacia el exterior más fácilmente. Si la campana tiene filtrps de carbón, estos se tienen que quitar.

CONEXIÓN ELÉCTRICA La conexión de la campana a la red eléctrica tiene que ser realizada por personal técnico cualificado y especializado.

La tensión de red debe corresponder con tensión indicada en la etiqueta colocada en el interior de la campana. Si el aparato viene con una clavija, entonces conecte la campana a un contacto conforme a las normas en vigor y colóquelo en una zona accesible, aun después de la instalación. Si la campana no viene con una clavija eléctrica (conexión directa a la red) y no es posible situarla en un lugar accesible, aún después de la instalación, entonces instale un interruptor bipolar de acuerdo con las normas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

El aire aspirado se desengrasa antes de que se ponga en circulación en la habitación. Para usar la campana se necesita adquirir un sistema de filtraje adicional a base de carbón activado. Nota: El aire reciclado a través de los filtros de carbón se manda en circulación en la cocina a través de un conducto que canaliza el aire hacia un lado del mueble.

¡Atención! Antes de conectar el circuito de la campana a la alimentación de la red eléctrica verifique el correcto funcionamiento, controle siempre que el cable de la red haya sido instalado correctamente.

NotaLa instalación se tiene que realizar de manera que se garantice siempre el acceso a la campana y a los componentes electrónicos si se necesita intervenir en asitencia técnica ADVERTENCIA: Coloque la caja metálica que contiene los componentes electrónicos a una distancia no inferior a 65 cm de la encimera de gas o, al menos, a 65 cm del punto de aspiración de la campana.

Antes de instalar el equipo, comprobar que todos los componentes no estén dañados, de lo contrario ponerse en contacto con el vendedor y no efectuar la instalación. Además leer con atención todas las instrucciones que se indican a continuación.

Utilizar un tubo de evacuación del aire que tenga una longitud máxima de no más de 5 metros.

Limitar el número de curvas en la canalización ya que cada curva reduce el equivalente de 1 metro por lo que respecta a la eficacia de aspiración (Ej: si se usan Nº 2 curvas de 90 °, la longitud de la canalización no tiene que superar 3 metros). Evitar cambios bruscos de dirección. Utilizar un tubo con diámetro de 150mm constante en toda su longitud. Utilizar conductos construidos con materiales aprobados por la legislación vigente. Si no se respetan las instrucciones precedentes, la empresa proveedora no responderá por problemas de volumen de aspiración o nivel de ruido y no prestará ninguna garantía.

Fijar la campana en el interior del mueble utilizando las correspondientes abrazaderas suministradas (Fig. 3). Proceder con la fijación de las abrazaderas en la parte inferior de la campana (Fig.4). Antes de introducir los tornillos en el mueble, asegúrese de que el producto esté perfectamente perpendicular al plano de trabajo.

Antes de efectuar el orificio controlar que en la parte interna del mueble, en correspondencia con la zona de alojamiento de la campana no se encuentre ningún mueble o cualquier impedimento que pueda crear problemas para su correcta instalación. Verificar que las dimensiones de la campana y de la encimera sean compatibles con el mueble y por lo tanto sea factible la instalación.

• En la parte posterior de la encimera, realice un orificio rectangular con las dimensiones siguientes: (Fig. 1).

En el caso de versión con motor externo, colocar el grupo aspirante (motor externo) en una zona adecuada y disponer el conducto de evacuación del aire de salida. Proceder al montaje de la canalización de salida de aire entre el motor externo y la campana retráctil

(downdraft). Seleccionar una salida de aire entre las cinco disponibles (Fig. 6) e instalar el manguito suministrado.

En el caso de la versión con motor integrado realizar el montaje del grupo motor orientando la salida del aire en la posición elegida hacia abajo o hacia arriba. (Fig.

5). El motor se puede instalar tanto en el lado anterior como en el posterior respecto a la campana retráctil (downdraft) Después de haber realizado la instalación del motor continuar con el montaje de la canalización de la salida de aire.

Después de haber terminado la instalación y haber conectado el producto a la red eléctrica, levantar el downdraft apretando en la parte anterior, como muestra la figura 7. Instalar ,por lo tanto, los filtros de carbón, en el caso de la versión filtrante (los filtros de carbón se suministran por separado con un Kit apropiado); los filtros anti grasa (véase figura 8) por lo tanto instalar el vidrio frontal como muestra la figura 9; preste atención al gancho del vidrio como muestra la figura 10.

En el caso de la versión con motor incluido, quitar los tornillos y sacar el grupo de aspiración para poder colocar el downdraft en el orificio realizado. • Instalar la campana en el orificio realizado, introduciendo desde arriba, como se indica en la (Fig. 2). 34

• Colocar la caja metálica que contiene los componentes electrónicos en una zona de fácil acceso en caso de cualquier intervención de asistencia, conectando las conexiones eléctricas de la misma a la campana (Fig. 11).

Indicador de saturacón de filtros

La campana indica cuando se necesita realizar el mantenimiento de los filtros: Filtros grasa (cada 40 horas de uso más o menos): Todos los leds con luces azules. Filtro olores de carbón activado (cada 160 horas de uso más o menos): Todos los leds con luces azules, el led L2 y el L3 parpadean.

Para un normal funcionamiento del producto hay que abrir el carro extraible en el siguiente modo. Empujar el vidrio hacia abajo, como muestra la figura 12, se desenganchará y abrirá.

Reset saturación de filtros

Después de haber realizado el mantenimiento de los filtros apretar de forma prolongada las T1 y T3, Los leds L1, L2 y L3 parpadean por poco tiempo en color azul para después apagarse por completo. Activación indicador de saturación filtro olores de carbón activado

Después de haber abierto el carro extraible se podrá poner en marcha el motor de aspiración usando el teclado como se muestra a continuación.

El panel se cierra de la misma manera, es necesario apretar el vidrio frontal hasta cerrar completamente el carro.

Este indicador normalmente está desactivado. Para activarlo seguir las siguientes instrucciones:

Con la campana apagada apretar y mantener presionado de manera prolongada y al mismo tiempo T1 y T2: primero se enciende L1 y después también L2 y L3 despés de haber dejado las teclas los leds L2 y L3 parpadean unpoco e indican la correcta activación. Desactivación LED saturación del filtro de carbón: Repetir la operación anterior, primero se encienden simultáneamentelos leds L1, L2 y L3 después de haber dejado las teclas los led L2 y L3 se apagan para indicar la correcta desactivación.

MANTENIMIENTO Filtro antigrasa

Retiene las partículas de grasa producidas durante la cocción. Se debe limpiar una vez al mes ( o cuando el sistema de indicación de saturación de filtros indique esta necesidad, si lo tiene el modelo que usted posee), con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y usando un ciclo breve.

Tecla ON/OFF timer: apretar para programar el apagado automático:

Velocidad 1: 20 minutos Velocidad 2: 15 minutos Velocidad 3: 10 minutos Velocidad intensiva: 5 minutos

Con el lavado en lavavajillas el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Tecla de disminución de la velocidad (potencia) de aspiración

OFF 1: apretar más de una vez para bajar la velocidad hasta apagar la campana OFF 2: a cualquier velocidad mantener presionado de forma prolongada.

Filtro de carbón activado (Sólo para Versión Filtrante)

Retiene los olores desagradables producidos al cocinar alimentos. La saturación del filtro de carbón activado se realiza después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. En cualquier caso es necesario substituir el cartucho al menos cada 4 meses. Después de haber sacado los filtrpos anti-grasa se pueden colocar los filtros de carbón (Fig.8)

Tecla ON/aumento velocidad(potencia) de aspiración

(1-2-3-Intensivo). La velocidad intensiva dura casi 5 minutos, despés queda configurada automáticamente la velocidad 2. 35
