KORISNIČKI PRIRUČNIK PANDORA ELICA

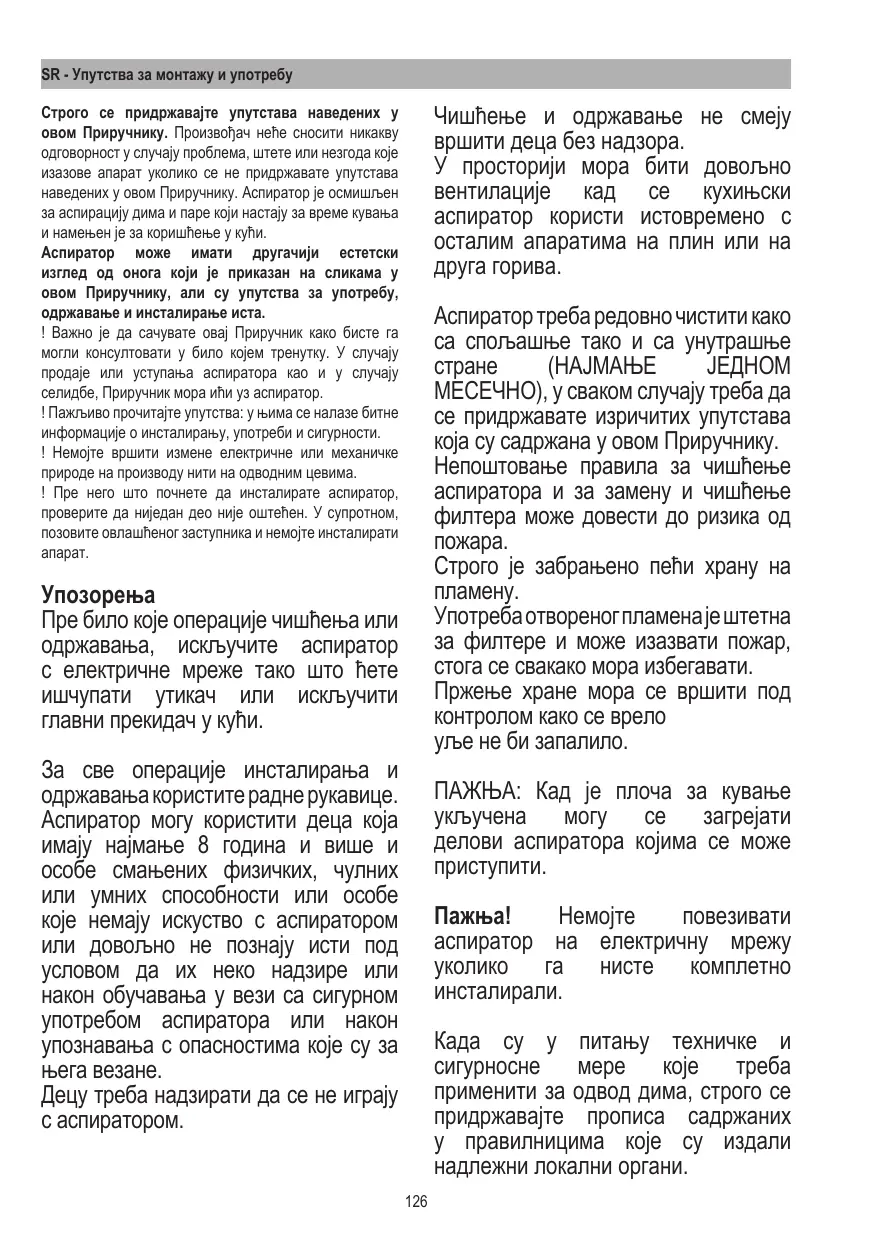

SR - Упутства за монтажу и употребу Чишћење и одржавање не смеју вршити деца без надзора. У просторији мора бити довољно вентилације кад се кухињски аспиратор користи истовремено с осталим апаратима на плин или на друга горива. Строго се придржавајте упутстава наведених у овом Приручнику. Произвођач неће сносити никакву одговорност у случају проблема, штете или незгода које изазове апарат уколико се не придржавате упутстава наведених у овом Приручнику. Аспиратор је осмишљен за аспирацију дима и паре који настају за време кувања и намењен је за коришћење у кући. Аспиратор може имати другачији естетски изглед од онога који је приказан на сликама у овом Приручнику, али су упутства за употребу, одржавање и инсталирање иста. ! Важно је да сачувате овај Приручник како бисте га могли консултовати у било којем тренутку. У случају продаје или уступања аспиратора као и у случају селидбе, Приручник мора ићи уз аспиратор. ! Пажљиво прочитајте упутства: у њима се налазе битне информације о инсталирању, употреби и сигурности. ! Немојте вршити измене електричне или механичке природе на производу нити на одводним цевима. ! Пре него што почнете да инсталирате аспиратор, проверите да ниједан део није оштећен. У супротном, позовите овлашћеног заступника и немојте инсталирати

Аспиратор треба редовно чистити како са спољашње тако и са унутрашње

МЕСЕЧНО), у сваком случају треба да се придржавате изричитих упутстава која су садржана у овом Приручнику. Непоштовање правила за чишћење аспиратора и за замену и чишћење филтера може довести до ризика од Строго је забрањено пећи храну на Употреба отвореног пламена је штетна за филтере и може изазвати пожар, стога се свакако мора избегавати. Пржење хране мора се вршити под контролом како се врело уље не би запалило.

Пре било које операције чишћења или одржавања, искључите аспиратор с електричне мреже тако што ћете ишчупати утикач или искључити главни прекидач у кући. За све операције инсталирања и одржавања користите радне рукавице. Аспиратор могу користити деца која имају најмање 8 година и више и особе смањених физичких, чулних или умних спосoбности или особе које немају искуство с аспиратором или довољно не познају исти под условом да их неко надзире или након обучавања у вези са сигурном употребом аспиратора или након упознавања с опасностима које су за њега везане. Децу треба надзирати да се не играју с аспиратором. ПАЖЊА: Кад је плоча за кување укључена могу се загрејати делови аспиратора којима се може приступити.

аспиратор на електричну мрежу уколико га нисте комплетно инсталирали. Када су у питању техничке и сигурносне мере које треба применити за одвод дима, строго се придржавајте прописа садржаних у правилницима које су издали надлежни локални органи.

Усисани ваздух не сме да се одводи у цев која се користи за одвод димова које створе апарати на плин или на друго гориво. Никада немојте користити аспиратор уколико решетка није правилно намонтирана! Овај аспиратор је обележн у складу с европским директивама 2012/19/ EC, Електрични и електронски отпад. Ако се корисник потруди да правилно збрине овај аспиратор, исти доприноси спречавању могућих негативних последица по околину и

На аспиратор НИКАДА не смете да одлажете предмете осим уколико то изричито није наведено. Користите само шрафове за фиксирање који су испоручени с аспиратором, или, у случају да нису испоручени, купите одговарајуће шрафове. Користите шрафове одговарајуће дужине која је наведена у Водичу за инсталирање. У случају недоумице, обратите се овлашћеној служби за асистенцију или квалификованом особљу.

на аспиратору или на пратећој документацији означава да овај производ не сме да се третира као кућни отпад већ га треба предати одговарајућем центру за скупљање отпада и рециклажу електричних и електронских апарата. Збрините аспиратор у складу с локалним прописима за збрињавање отпада. За више информација о третирању, поновној употреби и рециклажи овог апиратора, контактирајте локалну службу за скупљање кућног отпада или радњу у којој сте аспиратор

ПАЖЊА! Ако не користите шрафове и елементе за фиксирање који су наведени у овом Приручнику, може доћи до ризика електричне природе. Нећемо сносити никакву одговорност у случају проблема, штете или незгода које изазове апарат уколико се не придржавате упутстава наведених у овом Приручнику. Овај аспиратор је пројектован, испитан и реализован у складу са прописима о:

EН 61000-3-2; ЦЕИ/EН 61000-3-3. Препоруке за правилну употребу у циљу смањења негативног утицаја на околину: Кад почнете да кувате, укључите аспиратор на најмању брзину и оставите га укљученим неколико минута и након кувања. У намери да стално побољшамо наше производе, задржавамо право да изменимо њихове техничке, радне или естетске карактеристике које су последица развоја самих производа. Уколико се ради о моделу са спољашњим мотором, за нормални рад аспиратора потребно је користити усисни склоп (спољашњи мотор) истог произвођача.

Повећајте брзину само у случају велике количине дима и паре, а функцију “бустер” користите само у крајњем случају. Да би се систем за смањење мириса одржао ефикасним, замените, кад је потребно, филтер/ филтере с угљем. Да би се одржала ефикасност филтера за масноћу, очистите га ако је то потребно. За оптимизацију ефикасности и смањење буке на најмању могућу меру користите канал максималног пречника који је наведен у овом Приручнику. Верзија филтрирања Усисани ваздух прво бива одмашћен, а потом се враћа у просторију. Да бисте користили аспиратор у овој верзији треба да инсталирате додатни систем филтрирања на бази активног угља. Напомена: Ваздух који се рециклира кроз филтере с угљем шаље се поново у кухињу кроз цев која води ваздух на једну страну кухињског Инсталирање Напомена: инсталирање треба извршити тако да увек буде загарантован приступ аспиратору и електронским компонентама ради евентуалне техничке интервенције.

Аспиратор је реализован за коришћење у верзији аспирације с одвођењем вани или у верзији

рециркулацијом. УПОЗОРЕЊЕ: Поставите мeталну кутију с електронским компонентама на растојању од најмање 65 цм од плоче за кување на плин или у сваком случају на 65 цм од тачке аспирације аспиратора. Верзија аспирације Пара се одводи напоље преко одводне цеви која је фиксирана на прирубницу. Пречник одводне цеви мора да се поклапа с пречником спојног прстена. Пажња! Одводна цев није испоручена и треба је купити. У водоравном делу цев мора бити мало нагета према горе (око 10°) како би се ваздух лакше могао транспортовати вани. Ако аспиратор поседује филтeре с угљем, исте морате скинути. ПРЕПОРУКА: Препоручујемо Вам да инсталирате металну кутију с електронским компонентама најмање на 10 цм од тла и на довољном растојању од свих извора топлоте (нпр. страна рерне или плоча за Уколико је у упутствима за инсталирање уређаја за кување на плин наведено веће растојање, то морате узети у обзир.

Електрично повезивање Аспиратор на електричну мрежу мора да прикључи стручно квалификовано и специјализовано особље. Мрежни напон мора да се поклапа с вредношћу напона која је наведена на налепници с карактеристикама која се налази на унутрашњој страни аспиратора. Ако аспиратор има утикач, укључите га у утичницу која је у складу са законским прописима и која треба да се налази на месту које ће бити приступачно и након инсталирања аспиратора. Ако нема утикача (директно повезивање на мрежу) или утикач није на приступачном месту, чак и након и н с т а л и р а њ а , к о р и с т и т е д в о п о л н и прекидач према прописима који ће гарантовати комплетно искључење с електричне мреже у условима категорије III превеликог напона у складу с правилима инсталирања.

• Ограничите број колена на цеви јер свако колено смањује ефикасност аспирације која износи 1 линеарни метар. (нпр.: ако користите 2 колена од 90°, дужина цеви не би требало бити већа од 3 метра).
• Избегавајте драстичне промене

• Користите цев пречника од 150мм који мора бити исти читавом дужином

• Користите цев од материјала који је законом одобрен.
• Уколико се не придржавате претходно наведених упутстава, фирма која испоручује аспиратор неће одговарати у случају проблема везаних за капацитет или буку аспиратора и неће дати никакву Пре него што пробушите рупу проверите да с унутрашње стране кухињског елемента, на месту где инсталирати нема делова кухињског елемента или других делова који би могли ометати правилно исталирање аспиратора. Проверите да димензије аспиратора и плоче за кување одговарају димензијама кухињског елемента и да ли је могуће извршити инсталирање. Пажња! Пре него што поново повежете аспиратор на електричну мрежу и проверите правилан рад, увек проверите да ли је мрежни кабал правилно намонтиран. Пре него што приступите инсталирању аспиратора, проверите да ниједан део није оштећен, у супротном, позовите овлашћеног дистрибутера и немојте инсталирати аспиратор. Надаље, пажљиво прочитајте сва упутства која су у наставку наведена.

• На задњој страни плоче за кување направите правоуглу рупу следећих димензија: (Сл. 1). 822mm X 100mm. Користите цев за одвод ваздуха чија максимална дужина неће бити већа од 5 метара. Ако је у питању верзија с већ намонтираним мотором, скините шрафове и усисни склоп да бисте могли поставити даундрафт систем у рупу коју сте пробушили.

• Намонтирајте аспиратор на пробушену рупу, тако што ћете га поставити одозго, како је приказано (Сл. 2). Затим поставите филтере с угљем, ако је у питању верзија филтрирања (филтери с угљем испоручују се одвојено, у одговарајућем комплету), филтере за масноћу (види сл. 8), затим поставите предње стакло како је приказано на сл. 9; пазите да се стакло закачи како је приказано на сл. 10.

• Фиксирајте аспиратор у кухињски елемент помоћу одговарајућих испоручених држача (Сл. 3). Намонтирајте држаче у доњи део аспиратора (Сл. 4). Пре него што ставите шрафове у кухињски елемент, уверите се да је аспиратор савршено под правим углом у односу на радни сто.

• Поставите металну кутију с електронским компонентама зону којој се може лако приступити ради евентуалних интервенција асистенције и повежите електричне прикључке кутије на аспиратор (сл. 11).

• Ако је у питању верзија с мотором на аспиратору, намонтирајте мотор тако што ћете усмерити излаз за ваздух у одабрани положај према доле или према горе (Сл. 5). Мотор се може инсталирати како на предњу тако и на задњу страну даундрафт система. Кад инсталирате мотор, намонтирајте цев за излаз ваздуха.

За нормални рад аспиратора треба да отворите колица на извлачење на следећи начин. Гурајте стакло према доле, како је приказано на сл. 12, оно ће се откачити и отворити.

извлачење, могуће је укључити усисни мотор преко тастера како је ниже наведено. Затварање плоче врши се на исти начин, потребно је притиснути на предње стакло док се колица до краја не затворе. Ако је у питању верзија са спољашњим мотором, поставите у адекватно подручје усисни склоп (спољашњи мотор) и обезбедите цев за одвод отпадног ваздуха. Намонтирајте цев за излаз ваздуха између спољашњег мотора и даундрафт система. Одаберите једну од пет могућности за излаз ваздуха (сл. 6) и поставите испоручени прикључак. Кад завршите инсталирање и кад прикључите аспиратор на електричну мрежу, подигните даундрафт систем притиском на предњи део, како је приказано на сл. 7.

Кад је аспиратор искључен, притисните и дуго држите притиснутим истовремено тастере T1 и T2: прво ће се упалити лед светло Л1, а потом и лед светла Л2 и Л3; након тога, кад пустите тастере, лед светла Л2 и Л3 ће на кратко трептати што је знак да је дошло до укључивања индикатора. T1. Тастер ОН/ОФ тајмер: притисните програмирате аутоматско гашење. Брзина 1: 20 минута Брзина 2: 15 минута Брзина 3: 10 минута Интензивна брзина: 5 минута

Искључивање ЛЕД индикатора засићености филтера с угљем: поновите претходно описану радњу, прво ће се истовремено упалити лед светла Л1, Л2 и Л3; након тога, кад пустите тастере, лед светла Л2 и Л3 ће се угасити што је знак да је дошло до искључивања индикатора.

T2. Тастер за смањење брзине (снаге) аспирације ОФ 1: притисните више пута да смањите брзину док се аспиратор не угаси ОФ 2: при било којој брзини држите дуго притиснутим T3. Тастер ОН/повећање брзине (снаге) аспирације (1-2-3-интензивно) Интензивна брзина траје око 5 минута, након чега се аутоматски поставља на брзину 2.

Филтер за масноћу Задржава честице масноће која настаје за време Мора се чистити једном месечно (или кад индикатор засићености фитера - ако је предвиђен на Вашем моделу - то покаже) и то с неагресивним детерџентима, ручно или у машини за прање судова на ниским температурама и с кратким циклусом прања. Прањем у машини за прање судова филтер за масноћу могао би да избледи, али се његова способност филтрирања неће уопште променити. Филтер с активним угљем (само за верзију филтрирања) Задржава непријатне мирисе који настају за време

Индикатор засићености филтера Аспиратор показује када је потребно извршити одржавање филтера: Филтер за масноћу (сваки пут након отприлике 40 сати употребе): сва лед светла плаве боје Филтер с активним угљем за сузбијање мириса (сваки пут након отприлике 160 сати употребе): сва лед светла плаве боје, а лед Л2 и Л3 трепте. До засићености филтера с угљем долази након мањевише дуже употребе у зависности од врсте кухиње и да ли редовно чистите филтер за масноћу. У сваком случају уложак треба заменити најмање једном у четири Након скидања филтера за масноћу, могуће је ставити филтере с угљем (Сл. 8). Ресет индикатора засићености филтера Након што извршите одржавање филтера, притисните дуго тастере T1 и T3, лед светла Л1, Л2 и Л3 ће на кратко трептати плавом бојом, а потом ће се дефинитивно Укључивање индикатора засићености филтера с активним угљем за сузбијање мириса Овај индикатор је обично искључен. Да бисте га укључили поступите на следећи начин:
