KASUTUSJUHEND PANDORA ELICA

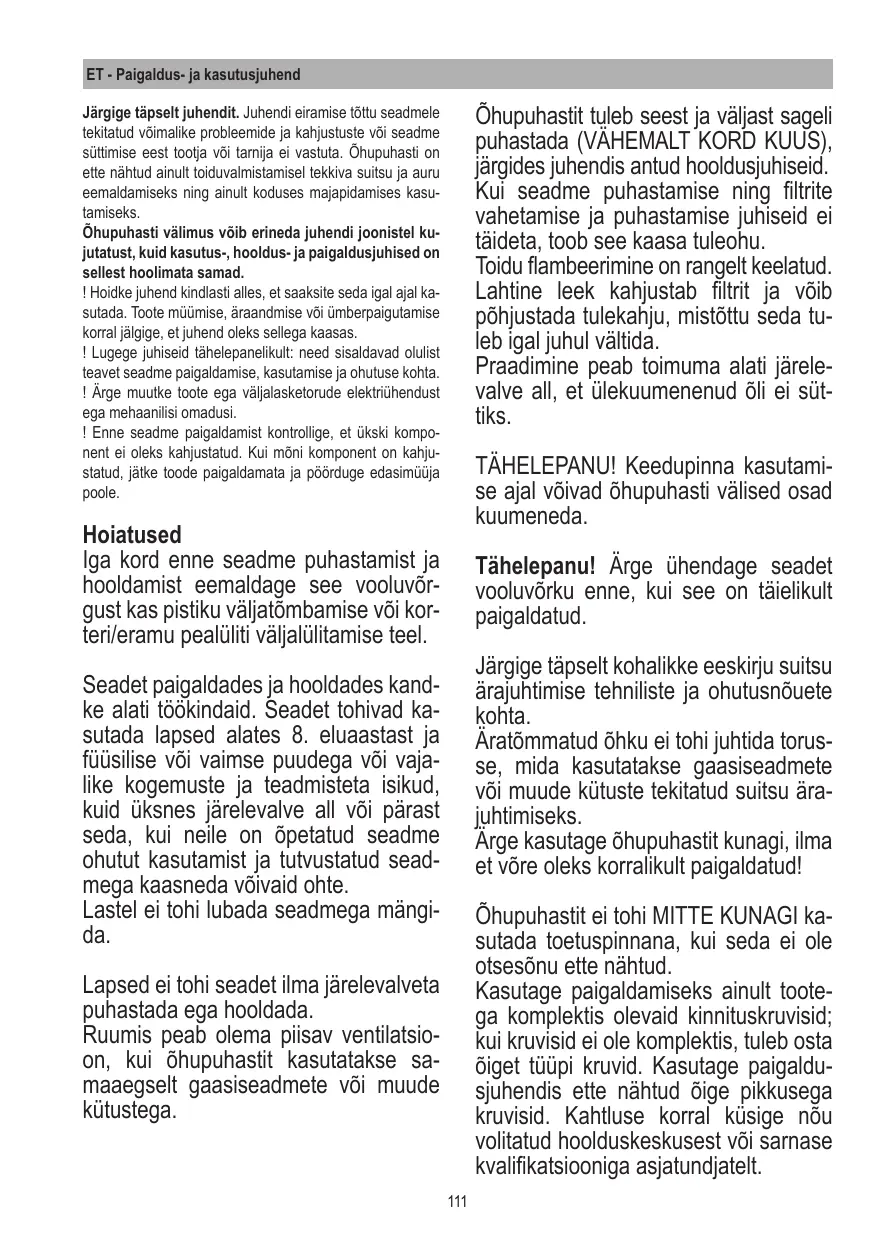

Järgige täpselt juhendit. Juhendi eiramise töttu seadmele tekitatud võimalike probleemide ja kahjustuste või seadme süttimise eest tootja või tarnija ei vastuta. Ôhupuhasti on ette nähtud ainult toiduvalmistamisel tekkiva suitsu ja auru eemaldamiseks ning ainult koduses majapidamises kasutamiseks.

Öhupuhasti välimus vöib erineda juhendi joonistel kujutatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad.

! Hoidke juhend kindlasti alles, et saaksite seda igal ajal kasutada. Toote müümise, äraandmise või ümberpaigutamise korral jälgige, et juhend oleks sellega kaasas.
! Lugege juhiseid tähelepanelikult: need sisaldavad olulist teavet seadme paigaldamise, kasutamise ja ohutuse kohta.
! Årge muutke toote ega väljalasketorude elektriühendust ega mehaanilisi omadusi.
! Enne seadme paigaldamist kontrollige, et ükski komponent ei oleks kahjustatud. Kui mõni komponent on kahjustatud, jätke toode paigaldamata ja pöörduge edasimüüja poole.

Hoiatused

Iga kord enne seadme puhastamist ja hooldamist eemaldage see vooluvõrgust kas pistiku väljatõmbamise või korteri/eramu pealüliti väljalülitamise teel.

Seadet paigaldades ja hooldades kandke alati töökindaid. Seadet tohivad kasutada lapsed alates 8. eluaastast ja füüsilise või vaimse puudega või vajalike kogemuste ja teadmisteta isikud, kuid üksnes järelevalve all või pärast seda, kui neile on öpetatud seadme ohutut kasutamist ja tutvustatud seadmega kaasneda võivaid ohte.

Lastel ei tohi lubada seadmega mängida.

Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Ruumis peab olema piisav ventilatsio-on, kui õhupuhastit kasutatakse samaaegselt gaasiseadmete või muude kütustega.

Öhupuhastit tuleb seest ja väljast sageli puhastada (VÄHEMALT KORD KUUS), järgides juhendis antud hooldusjuhiseid. Kui seadme puhastamise ning filtrite vahetamise ja puhastamise juhiseid ei täideta, toob see kaasa tuleohu.

Toidu flambeerimine on rangelt keelatud. Lahtine leek kahjustab filtrit ja võib põhjustada tulekahju, mistõttu seda tu- leb igal juhul vältida.

Praadimine peab toimuma alati järelevalve all, et ülekuumenenud öli ei süttiks.

TÄHELEPANU! Keedupinna kasutamise ajal võivad õhupuhasti välised osad kuumeneda.

Tähelepanu! Ärge ühendage seadet vooluvörku enne, kui see on täielikult paigaldatud.

Järgige täpselt kohalikke eeskirju suitsu ärajuhtimise tehniliste ja ohutusnõuete kohta.

Äratõmmatud õhku ei tohi juhtida torusse, mida kasutatakse gaasiseadmete või muude kütuste tekitatud suitsu ära-juhtimiseks.

Ärge kasutage öhupuhastit kunagi, ilma et vöre oleks korralikult paigaldatud!

Õhupuhastit ei tohi MITTE KUNAGI kasutada toetuspinnana, kui seda ei ole otsesõnu ette nähtud.

Kasutage paigaldamiseks ainult tootega komplektis olevaid kinnituskruvisid; kui kruvisid ei ole komplektis, tuleb osta öiget tüüpi kruvid. Kasutage paigaldusjuhendis ette nähtud öige pikkusega kruvisid. Kahtluse korral küsige nõu volitatud hoolduskeskusest või sarnase kvalifikatsiooniga asjatundjatelt.

TÄHELEPANU! Kui kruvisid ja kinnitusvahendeid ei paigaldata vastavalt neile juhistele, võib see tuua kaasa elektriga seotud ohtusid.

Juhendi eiramise tõttu seadmele tekitatud probleemide ja kahjustuste või seadme süttimise eest tootja või tarnija ei vastuta.

Et oma tooteid pidevalt paremaks muuta, jätame endale õiguse arendada nende tehnilisi omadusi, toimimist ja välimust. Välismootoriga režiimi korral tuleb õhupuhasti normaalseks toimimiseks kasutada sama tootja tõmbeventilaatorit (välismootorit).

Seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EC elektri- ja elektroonikaseadmete jäätmete kohta (Waste Electrical and Electronic Equipment, WEEE). Toote nõuetekohase kõrvaldamisega aitab kasutaja ära hoida võimalikke kahjusid keskkonnale ja tervisele.

Sümbol 📁 tootel või sellega kaasas elevates dokumentides tähendab, et toodet ei tohi käsitleda olmejäätmena, vaid see tuleb viia elektri- ja elektroonikaseadmete ringlussevõtuks ette nähtud kogumispunkti. Toode tuleb kõrvaldada kooskõlas sellekohaste kohalike eeskirjadega. Toote käitlemise, taaskasutamise ja ringlussevõtu kohta lisateabe saamiseks võtke ühendust asjaomase kohaliku ametiasutuse, jäät-meettevõtte või toote müünud kauplusega.

Seade on projekteeritud, katsetatud ja valmistatud kooskõlas standarditega, mis käsitlevad:

• ohutust: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
  • toimivust: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• elektromagnetilist ühilduvust (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Soovitusi õigeks keskkonnamõju vähendavaks kasutamiseks: toiduvalmistamist alustades lülitage õhupuhasti sisse miinimumvõimsusel ja jätke see tööle ka mõneks minutiks pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on väga palju, ning turborežiimi kasutage ainult äärmisel juhul. Et lõhna eemaldav süsteem toimiks tõhusalt, vahetage vastavalt vajadusele filtrit/filtreid/sütt. Puhastage vajaduse korral rasvafiltrit, et see toimiks tõhusalt. Võimalikult suure tõhususe ja võimalikult väikese müra tagamiseks kasutage juhendis ette nähtud maksimaalse läbimõõduga torusid.

Kasutamine

Õhupuhastit saab kasutada äratõmberežiimil või filtreerival siseringlusega režiimil.

Äratõmberežiim

Aur juhitakse ühendusääriku külge kinnitatud väljalasketoru kaudu välja.

Väljalasketoru peab olema sama läbimõõduga nagu ühendusrõngas.

Tähelepanu! Väljalasketoru ei kuulu komplekti ja see tuleb juurde osta. Toru horisontaalne osa peab olema väikese ülespoole kaldega (u 10°), et hölbustada öhu väljajuhtimist. Kui öhupuhasti on varustatud söefiltritega, tuleb need välja võtta.

Filtreerimisrežiim

Aratõmmatud õhk puhastatakse rasvast ja juhitakse ruumi tagasi. Ōhupuhasti kasutamiseks sellel režiimil tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Märkus. Söefiltrid läbinud öhk juhitakse kööki tagasi läbi toru, mis suunab öhu kapi küljele.

Paigaldamine

Märkus. Seade tuleb paigaldada nii, et tagada võimalikeks parandustöödeks alaline juurdepääs seadmele ja selle elektroonilistele komponentidele.

HOIATUS. Elektroonilisi komponente sisaldav metallkarp tuleb paigutada vähemalt 65 cm kaugusele gaasipliidist ja igal juhul 65 cm kaugusele õhupuhasti sissetömbeavast.

SOOVITUS. Soovitame paigaldada elektroonilisi komponente sisaldava metallkarbi vähemalt 10 cm kõrgusele põrandast ja piisavalt kaugele kõikidest soojusallikatest (nt pliidi külg või keedupind).

Kui gaasipliidi paigaldamisjuhendis on ette nähtud suurem kaugus, tuleb seda järgida.

Elektriühendus

Öhupuhasti peab vooluvõrguga ühenda-ma kvalifitseeritud spetsialist.

Vooluvõrgu pinge peab vastama õhupuhasti siseküljel asuval etiketil näidatud pingele. Kui õhupuhastil on olemas pistik, tuleb see ühendada nõuetekohase pistikupesaga, mille asukoht on juurdepääsetav ka pärast seadme paigaldamist. Kui pistik puudub (seade ühendatakse otse vooluvõrku) või kui pistikupesa ei asu pärast seadme paigaldamist juurdepääsetavas kohas, paigaldage vastavalt asjakohasele juhendile nõuetekohane bipolaarne kaitselüliti, mis tagab täieliku väljalülitamise vooluvõrgust ülepinge III kategooria tingimustel.

Tähelepanu! Iga kord enne öhupuhasti vooluvörku ühendamist ja kontrollimist, kas seade toimib nõuetekohaselt, jälgige, et elektrikaabel oleks korralikult ühendatud.

Paigaldamine

Enne seadme paigaldamist kontrollige, et ükski komponent ei oleks kahjustatud. Kui mõni komponent on kahjustatud, jätke seade paigaldamata ja pöörduge edasimüüja poole. Samuti lugege tähelepanelikult läbi kõik alljärgnevad juhised.

Kasutage öhu väljajuhtimiseks maksimaalselt 5 meetri pikkust toru.

• Torustikus peaks olema võimalikult vähe pöördekohti, sest iga pöördekoht vähendab tömbe töhusust ühe jooksva meetri ulatuses (nt kui torustikus on kaks 90° nurka, ei tohiks see olla üle 3 meetri pikk).
  • Vältige järske suunamuutusi.
• Kasutage toru, mille läbimõõt on kogupikkuses 150 mm.
• Kasutage nõuetele vastavast materja-list toru.
• Eeltoodud juhiste täitmata jätmise korral ei vastuta tarnija läbilaske ja müratasemega seotud probleemide eest ning garantii ei kehti.

Enne ava tegemist kontrollige, et kapi selles osas, kuhu õhupuhasti paigutatakse, ei oleks kapi detaile või muid osi, mis võiksid paigaldamist takistada. Kontrollige, et õhupuhasti ja keedupinna mõõtmed oleksid kapiga vastavuses ja paigaldamine seega teostatav.

- Tehke keedupinna tahaossa nelinurkne ava, mille möötmed on järgmised (joonis 1):

822mm X 100mm.

Mudelil, millel mootor on juba ühenda- tud, tuleb kruvid välja keerata ja mootor eemaldada ning seejärel allatömbesea- de (downdraft) avasse paigaldada.

• Asetage õhupuhasti ülevalt poolt avasse, nagu on näidatud joonisel 2.
• Kinnitage õhupuhasti kapi sisemusse, kasutades komplektis olevaid kinnitustugesid (joonis 3). Kinnitage toed õhupuhasti alaossa (joonis 4). Enne kruvide kinnitamist kapi külge kontrollige, et toode oleks tööpinnaga täpselt risti.

- Küljes oleva mootoriga mudeli puhul paigaldage mootor, suunates öhuvälja-laskeava vastavalt eelnevalt valitud asendile kas alla või üles (joonis 5).

Mootori võib paigaldada kas allatõmbeseadme esi- või tagaküljele. Kui mootor on paigaldatud, paigaldage õhu väljala- sketorustik.

Välismootoriga mudeli puhul paigutage välismootor sobivasse kohta ja paigaldage õhu väljalasketoru. Seejärel paigaldage välismootori ja allatömbeseadme vaheline õhuväljalasketorustik. Valige üks viiest võimalikust õhuväljalaskeavast (joonis 6) ja paigaldage komplektis olev ühendus.

Kui toode on paigaldatud ja vooluvõr-ku ühendatud, tõstke allatömbeseade üles, vajutades esipaneelile, nagu on näidatud joonisel 7.

Seejärel paigaldage söefiltrid, kui kasutate filtreerimisrežiimi (söefiltreid müüakse eraldi komplektis), ja rasvafiltrid (vt joonis 8) ning esiklaas (nagu on näidatud joonisel 9); jälgige, et klaas kinnituks nii, nagu on näidatud joonisel 10.

- Paigutage elektroonilisi komponente sisaldav metallkarp kohta, kus see oleks võimalikeks parandustöödeks kergesti juurdepääsetav, ja ühendage selle elektrijuhtmed õhupuhastiga (joonis 11).

Kasutamine

Toote normaalseks toimimiseks tuleb avada väljatömmatav paneel, toimides järgmiselt.

Vajutage klaasi allapoole, nagu on näidatud joonisel 12. Klaas tuleb lahti ja tekib ava.

Pärast väljatõmmatava paneeli avamist käivitage mootor, kasutades lülituspaneeli allpool kirjeldatud viisil.

Paneeli sulgemiseks toimige samamoodi: vajutage klaasile, kuni paneel sulgub täielikult.

T3 + T2 - L2 - L3 T1 ✓ L1

T1. Sisse- ja väljalülitamine ja taimer: vajutage ja valige automaatse väljalülitumise aeg:

Võimsus 1: 20 minutit

Võimsus 2: 15 minutit

Võimsus 3: 10 minutit

Intensiivne võimsus: 5 minutit

T2. Tõmbevõimsuse vähendamine

OFF 1: vajutage korduvalt, et vähendada tömbevõimsust kuni õhupuhasti väljalülitumiseni

OFF 2: vajutage pikalt mistahes võimsusel

T3. Tõmbevõimsuse suurendamine (1-2-3-Intensiivne)

Intensiivne võimsus kestab u 5 minutit, misjärel lülitub automaatselt sisse võimsus 2.

Filtrite küllastumise näidik

Õhupuhasti annab märku, kui on vaja filtreid hooldada.

Rasvafilter (u iga 40 kasutustunni järel): köik sinised LED-tuled.

Aktiivsöega löhnafilter (u iga 160 kasutustunni järel): köik sinised LED-tuled, tuled L2 ja L3 vilguvad.

Filtrite küllastumise näidiku nullimine

Pärast filtrite hooldamist vajutage pikalt nuppe T1 ja T3. Tu-led L1, L2 ja L3 vilguvad lühikest aega siniselt ja seejärel kustuvad.

Aktiivsöega löhnafiltri küllastumise näidiku aktiveerimine

See näidik on tavaliselt deaktiveeritud. Näidiku aktiveerimiseks toimige järgmiselt.

Kui õhupuhasti on välja lülitatud, vajutage pikalt ja samaa- egselt nuppe T1 ja T2. Kõigepealt süttib tuli L1 ning seejärel ka L2 ja L3. Pärast vajutamise lõpetamist vilguvad L2 ja L3 lühikest aega, näidates, et aktiveerumine on toimunud.

Söefiltri küllastumise näidiku deaktiveerimine: korrake eespool kirjeldatud toimingut. Köigepealt süttivad sama-aegselt tuled L1, L2 ja L3; pärast vajutamise löpetamist tuled L2 ja L3 kustuvad, näidates, et deaktiveerumine on toimunud.

HOOLDUS

Rasvafilter

Eemaldab toiduvalmistamisel tekkivad rasvaosakesed.

Puhastada kord kuus (või kui filtrite küllastumise näidik – juhul kui see on mudelil olemas – selleks märku annab) pehmetoimelise puhastusvahendiga kas käsitsi või madalal temperatuuril ja lühikese tsükliga nõudepesumasinas.

Nõudepesumasinas pesemisel võib metallist rasvafiltri värv tuhmuda, kuid selle filtreerimisomadused jäävad täielikult muutumatuks.

Aktiivsöega filter (üksnes filtreerimisrežiimi korral)

Eemaldab toiduvalmistamisel tekkiva ebameeldiva löhna.

Söefiltri küllastumise aeg söltub toiduvalmistamise viisist ja rasvafiltri puhastamise korrapärasusest. Igal juhul tuleb filtrikassett asendada maksimaalselt iga nelja kuu tagant.

Söefiltrite paigaldamiseks tuleb rasvafiltrid välja võtta (joonis 8).
