NAVODILA ZA UPORABO PANDORA ELICA

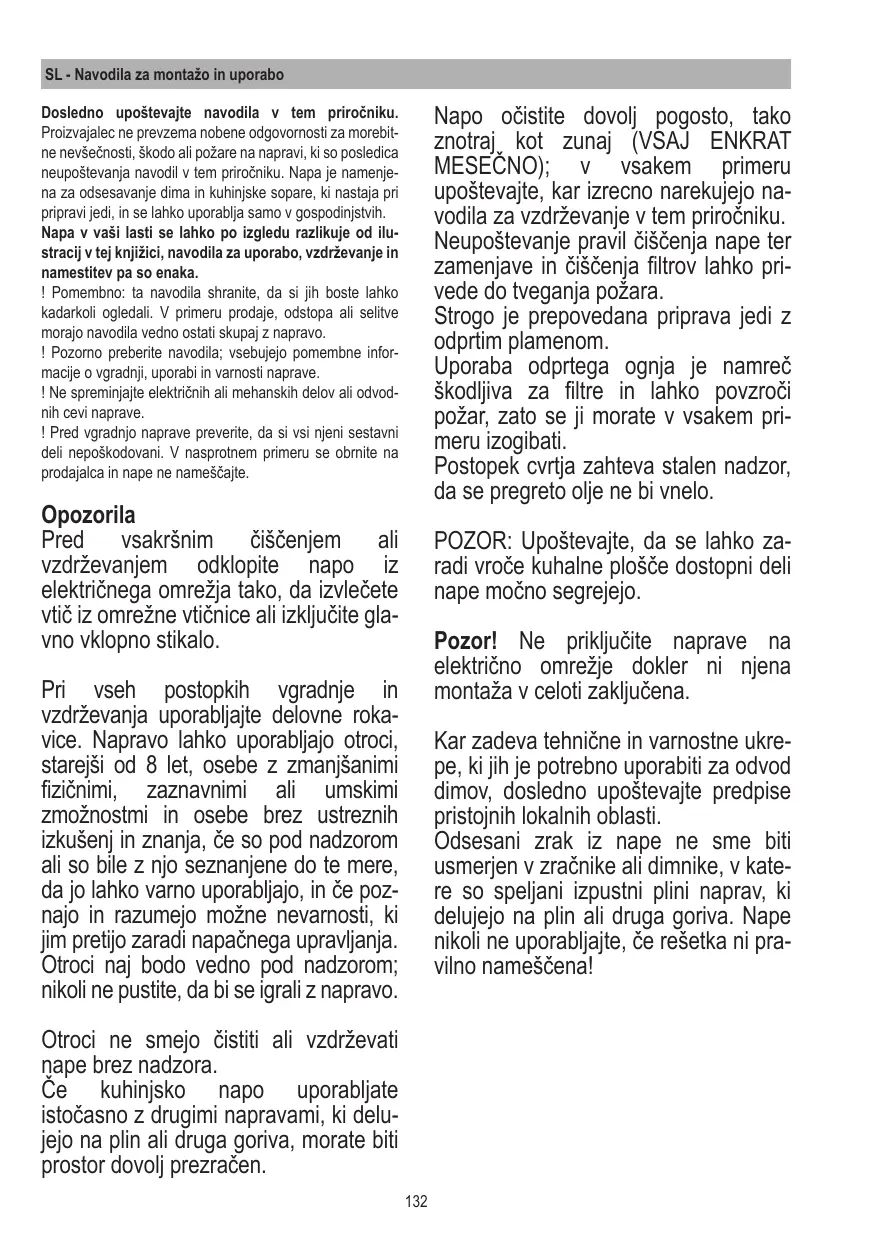

SL - Navodila za montažo in uporabo Napo očistite dovolj pogosto, tako znotraj kot zunaj (VSAJ ENKRAT MESEČNO); v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku. Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja filtrov lahko privede do tveganja požara. Strogo je prepovedana priprava jedi z odprtim plamenom. Uporaba odprtega ognja je namreč škodljiva za filtre in lahko povzroči požar, zato se ji morate v vsakem primeru izogibati. Postopek cvrtja zahteva stalen nadzor, da se pregreto olje ne bi vnelo. Dosledno upoštevajte navodila v tem priročniku. Proizvajalec ne prevzema nobene odgovornosti za morebitne nevšečnosti, škodo ali požare na napravi, ki so posledica neupoštevanja navodil v tem priročniku. Napa je namenjena za odsesavanje dima in kuhinjske sopare, ki nastaja pri pripravi jedi, in se lahko uporablja samo v gospodinjstvih. Napa v vaši lasti se lahko po izgledu razlikuje od ilustracij v tej knjižici, navodila za uporabo, vzdrževanje in namestitev pa so enaka. ! Pomembno: ta navodila shranite, da si jih boste lahko kadarkoli ogledali. V primeru prodaje, odstopa ali selitve morajo navodila vedno ostati skupaj z napravo. ! Pozorno preberite navodila; vsebujejo pomembne informacije o vgradnji, uporabi in varnosti naprave. ! Ne spreminjajte električnih ali mehanskih delov ali odvodnih cevi naprave. ! Pred vgradnjo naprave preverite, da si vsi njeni sestavni deli nepoškodovani. V nasprotnem primeru se obrnite na prodajalca in nape ne nameščajte. Opozorila Pred vsakršnim čiščenjem ali vzdrževanjem odklopite napo iz električnega omrežja tako, da izvlečete vtič iz omrežne vtičnice ali izključite glavno vklopno stikalo. POZOR: Upoštevajte, da se lahko zaradi vroče kuhalne plošče dostopni deli nape močno segrejejo. Pozor! Ne priključite naprave na električno omrežje dokler ni njena montaža v celoti zaključena. Pri vseh postopkih vgradnje in vzdrževanja uporabljajte delovne rokavice. Napravo lahko uporabljajo otroci, starejši od 8 let, osebe z zmanjšanimi fizičnimi, zaznavnimi ali umskimi zmožnostmi in osebe brez ustreznih izkušenj in znanja, če so pod nadzorom ali so bile z njo seznanjene do te mere, da jo lahko varno uporabljajo, in če poznajo in razumejo možne nevarnosti, ki jim pretijo zaradi napačnega upravljanja. Otroci naj bodo vedno pod nadzorom; nikoli ne pustite, da bi se igrali z napravo. Kar zadeva tehnične in varnostne ukrepe, ki jih je potrebno uporabiti za odvod dimov, dosledno upoštevajte predpise pristojnih lokalnih oblasti. Odsesani zrak iz nape ne sme biti usmerjen v zračnike ali dimnike, v katere so speljani izpustni plini naprav, ki delujejo na plin ali druga goriva. Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! Otroci ne smejo čistiti ali vzdrževati nape brez nadzora. Če kuhinjsko napo uporabljate istočasno z drugimi napravami, ki delujejo na plin ali druga goriva, morate biti prostor dovolj prezračen.

Nape NIKOLI ne uporabljajte kot odlagalno površino, razen če je to izrecno dovoljeno. Uporabite samo vijake za pritrditev, priložene v kompletu z montažnim materialom; če vijakov niste dobili v kompletu z napo, bodite pri njihovem nakupu pozorni, da boste izbrali pravo dolžino. Podatek o dolžini vijakov razberete v navodilih za montažo. V primeru dvoma se obrnite na pooblaščeno servisno službo ali na kvalificirano osebje. Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme odložiti med gospodinjske odpadke; namesto tega poskrbite za odvoz aparata na ustrezno zbirno mesto za električne in elektronske naprave, kjer bodo poskrbeli tudi za morebitno recikliranje. Napravo odstranite skladno z lokalnimi predpisi, veljavnimi na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. POZOR! Vgradnja naprave brez vijakov in pritrdilnih elementov, predvidenih v teh navodilih, lahko privede do tveganj električne narave. Proizvajalec ne prevzema nobene odgovornosti za morebitne nevšečnosti, škodo ali požare na napravi, ki so posledica neupoštevanja navodil v tem priročniku. Napa je načrtovana, preizkušena in izdelana ob upoštevanju naslednjih predpisov:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 610003-2; CEI/EN 61000-3-3. Napotki za pravilno uporabo in zmanjšanje vpliva na okolje: Na začetku kuhanja vključite napo pri najmanjši hitrosti in jo pustite delovati še nekaj minut po končanem kuhanju. Povečajte hitrost le v primeru posebno visoke koncentracije dimov in sopare, v izjemnih primerih pa uporabite funkcijo booster. Da bo sistem za zadrževanje vonjav dolgotrajno učinkovit, po potrebi zamenjajte ogleni filter/filtre. Za dobro učinkovitost maščobnega filtra ga po potrebi očistite. Da bo napa kar najbolj učinkovita in čim manj hrupna, uporabite največji predpisani premer odvodnega kanala, naveden v tem priročniku. Zaradi nenehnega prizadevanja za izboljšanje naših izdelkov si pridržujemo pravico do vnosa sprememb njihovih tehničnih, funkcionalnih ali estetskih značilnosti skladno z razvojem. V primeru različice z zunanjim motorjem se mora za pravilno delovanje nape uporabiti sesalni sklop (zunanji motor) istega proizvajalca. Naprava je označena skladno z Evropsko direktivo 2012/19/EC o odpadni električni in elektronski opremi (OEEO). S pravilnim odstranjevanjem tega izdelka uporabnik prispeva k preprečevanju morebitnih škodljivih posledic za zdravje ljudi in okolje.

Uporaba Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski različici z notranjim kroženjem zraka. PRIPOROČILO: Priporočamo, da kovinsko škatlo, ki vsebuje elektronske komponente, vgradite najmanj 10 cm od tal na zadostni razdalji od vseh virov toplote (npr. pečice ali kuhalne plošče). Če je v navodilih za vgradnjo plinske kuhalne plošče predpisana večja razdalja, jo je treba upoštevati. Odzračevalna različica Dim in sopara se odvajata na prosto skozi odvodno cev, pritrjeno na spojni obroč. Premer odvodne cevi mora biti enak premeru spojnega obroča. Pozor! Odvodna cev ni priložena in jo morate kupiti sami. V svojem vodoravnem delu mora biti cev pod blagim naklonom (približno 10°), da se bo zrak lažje premikal v smeri navzven. Če je napa opremljena z oglenimi filtri, jih morate sneti. Obtočna (filtracijska) različica Zrak se mora ponovnim vračanjem v prostor prečistiti in razmastiti. Za uporabo te različice nape se mora vgraditi dodatni filtrirni sistem z aktivnim ogljem. Opomba: Zrak se prečisti preko filtrov z aktivnim ogljem in se nato skozi odprtino na stranici omarice spet vrne v kuhinjo. Električni priključek Napo lahko priklopi na električno omrežje samo kvalificirano in strokovno usposobljeno tehnično osebje. Omrežna napetost mora ustrezati napetosti, navedeni na identifikacijski nalepki, nameščeni v notranjosti nape. Če ima napa priključni vtič, ga vstavite v omrežno vtičnico skladno z veljavnimi predpisi, torej na mestu, ki bo dostopno tudi po opravljeni vgradnji. Če nima vtiča (neposredna vezava na omrežje) ali se vtičnica nahaja na nedostopnem mestu, namestite dvopolno stikalo, izdelano skladno s predpisi, ki zagotavlja popoln odklop od omrežja v pogojih prenapetosti kategorije III, kot to predvidevajo predpisi o vgradnji naprave. Vgradnja Opomba: vgradnjo morate opraviti tako, da bodo napa in njene elektronske komponente vedno dostopne za morebitno kasnejše tehnično servisiranje. Pozor! Pred ponovnim priklopom tokokroga kuhinjske nape na omrežno napajanje in preizkusom pravilnega delovanja vedno preverite, ali je napajalni kabel nameščen pravilno. OPOZORILO: Namestite kovinsko škatlo, ki vsebuje elektronske komponente, na razdaljo najmanj 65 cm od plinske kuhalne plošče, v vsakem primeru pa najmanj 65 cm od odsesovalne odprtine na napi. Montaža Pred začetkom vgradnje preverite, da so vse komponente naprave nepoškodovane; v nasprotnem primeru se obrnite na proizvajalca in prekinite postopek vgradnje. Poleg tega zelo pozorno preberite vsa navodila v nadaljevanju.

Uporabite odvodno cev za zrak dolžine največ 5 metrov.

• Omejite število zavojev cevi, saj se zaradi njih zmanjša učinkovitost odsesavanja na tekoči meter. (Primer: če ima cev dva 90° zavoja, njena skupna dolžina naj ne presega 3 metre).
• Izogibajte se nenadnim spremembam smeri.
• Uporabite cev premera 150 mm, ki naj ostane enak po vsej dolžini cevi.
• Uporabite cev, izdelano iz materiala, skladnega s predpisi.
• V primeru neupoštevanja zgornjih navodil dobavitelj ne bo odgovarjal za težave s slabšim pretokom zraka ali hrupnim delovanjem, prav tako pa te ne bodo zajete v garanciji.

• Pritrdite napo v notranjost kuhinjskega elementa s pomočjo ustreznih stremen v kompletu (Sl. 3). Nadaljujte z montažo stremen v spodnjem delu nape (Sl. 4). Pred vstavitvijo vijakov preverite, da je napa nameščena popolnoma pravokotno na delovni pult.
• V primeru vgrajenega motorja nadaljujte z montažo sklopa motorja; usmerite izstopno odprtino za zrak v izbrano smer (navzdol ali navzgor) (Sl. 5). Motor je lahko vgrajen bodisi pred kot tudi za pultno napo. Po zaključeni vgradnji motorja namestite odvodno cev za zrak. Pri različici z zunanjim motorjem postavite periferni sesalni sklop (zunanji motor) na ustrezno mesto in pritrdite nanj cev za odvod zraka. Nato povežite zunanji motor preko odvodne cevi na pultno napo . Izberite izstopno odprtino za zrak med petimi razpoložljivimi (Sl.

6) in pritrdite cev nanjo.

Pred izdelavo odprtine preverite, da mesto namestitve nape znotraj omarice ne sovpada z ogrodjem omarice ali drugimi elementi, ki bi lahko ovirali pravilno vgradnjo. Preverite, da velikost nape in kuhalne plošče ustrezata velikosti kuhinjskih elementov in da je torej napo mogoče vgraditi.

• Na zadnji stranici kuhalne plošče izvrtajte pravokotno odprtino naslednjih dimenzij: (Sl. 1). Po končani vgradnji in priključitvi naprave na električno omrežje dvignite pultno napo tako, da pritisnete na čelno ploščo, kot je prikazano na sl. 7. Zdaj vgradite še filtre z aktivnim ogljem, če gre za filtracijsko različico (filtri z aktivnim ogljem se dobavijo ločeno v posebnem kompletu), maščobne filtre (glej sl. 8), nato pa namestite še zaključno stekleno zaščito, kot prikazuje sl. 9; pazite, da jo boste pritrdili, kot je označeno na sl. 10. 822mm X 100mm. Če ste kupili različico, pri kateri je motor že vgrajen, odvijte vijake in snemite sesalni sklop tako, da boste lahko v izdelano odprtino vstavili zaščito pred nasprotnim vlekom.

• Namestite kovinsko škatlo, ki vsebuje elektronske komponente, na lahko dostopno mesto za morebitno kasnejše servisiranje in povežite njene električne konektorje na napo, (sl.11).

• Vstavite napo v izdelano odprtino z zgornje strani, kot je prikazano (Sl. 2).

Delovanje Za dobro delovanje nape morate odpreti izvlečni predal na naslednji način: Potisnite stekleno zaščito navzdol, kot je prikazano na sl. 12, da se predal sprosti in odpre. Opozorilnik zasičenosti filtrov Napa vas opomni, kdaj je potrebno očistiti filtre: Maščobni filter (po približno 40 urah delovanja): vse LED diode so prižgane v svetlomodri barvi. Filter za preprečevanje vonjav z aktivnim ogljem (po približno 160 urah delovanja): vse LED diode so prižgane v svetlomodri barvi, LED diodi L2 in L3 utripata Ponastavitev opozorilnika zasičenosti filtrov Po opravljenem čiščenju filtrov dlje časa pritiskajte tipki T1 in T3; LED diode L1, L2 in L3 na kratko utripajo v svetlomodri barvi, nato pa dokončno ugasnejo. Ko je izvlečni predal odprt, lahko vključite motor odsesavanja s pritiskom tipke na komandni plošči, kot je označeno spodaj. Zapiranje predala poteka na podoben način: pritiskajte na stekleno zaščito, dokler se predal ne zapre v celoti. Vklop opozorilnika zasičenosti filtra za preprečevanje vonjav z aktivnim ogljem. Ta opozorilnik je običajno izključen. Vključite ga na naslednji način: Pri izklopljeni napi istočasno pritisnite in zadržite dlje časa tipki T1 in T2: najprej se prižge L1 , nato pa še L2 in L3, ko spustite tipki, LED diodi L2 in L3 na kratko utripata, kar pomeni, da se je opozorilnik vključil. Izklop LED diod opozorilnika zasičenosti filtra z aktivnim ogljem: ponovite zgoraj opisani postopek: najprej se istočasno prižgejo LED diode L1, L2 in L3 , ko spustite tipki, pa LED diode L2 in L3 ugasnejo, kar pomeni, da je opozorilnik izključen. T1. Tipka za VKLOP/IZKLOP ure samodejnega izklopa: Hitrost 1: 20 minut Hitrost 2: 15 minut Hitrost 3: 10 minut Intenzivna hitrost: 5 minut T2. Tipka za zmanjšanje hitrosti (moči) odsesavanja OFF 1: večkrat pritisnite za zmanjšanje hitrosti, vse do izklopa nape OFF 2: dolgo pritiskajte pri katerikoli hitrosti. T3. Tipka VKLOP/povečanje hitrosti (moči) odsesavanja (1-2-3-Intenzivna). VZDRŽEVANJE Maščobni filter Maščobni filter zadrži delce masti, ki nastajajo med kuhanjem. Očistiti ga je treba enkrat mesečno (oziroma kadar vas opozorilnik zasičenosti filtra, če je predviden za vaš model, opomni na to potrebo) z neagresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in s kratkim programom pranja. S pranjem v pomivalnem stroju se maščobni filter sicer lahko razbarva, toda njegove filtracijske značilnosti ostanejo nespremenjene. Intenzivna hitrost traja približno 5 minut, potem pa se napa samodejno namesti na hitrost 2. Filter z aktivnim ogljem (samo za filtracijsko različico) Zadrži neprijetne vonjave, ki nastajajo med kuhanjem. Filter z aktivnim ogljem se lahko zasiči po daljši ali krajši uporabi, odvisno od načina kuhanja in bolj ali manj rednega čiščenja maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece. Po odstranitvi maščobnega filtra lahko vstavite filtre z aktivnim ogljem (Sl. 8).
