MANUAL DE UTILIZADOR PANDORA ELICA

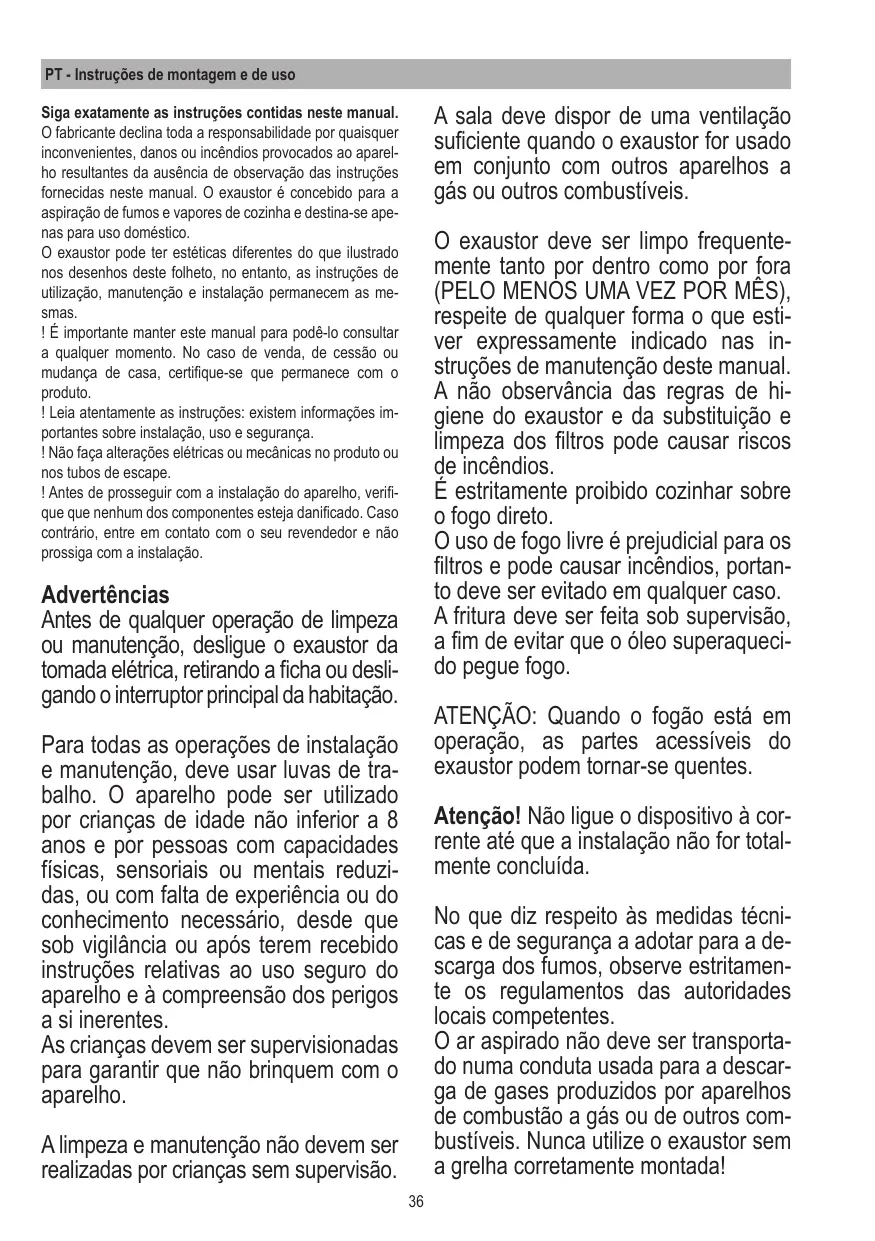

PT - Instruções de montagem e de uso A sala deve dispor de uma ventilação suficiente quando o exaustor for usado em conjunto com outros aparelhos a gás ou outros combustíveis. Siga exatamente as instruções contidas neste manual. O fabricante declina toda a responsabilidade por quaisquer inconvenientes, danos ou incêndios provocados ao aparelho resultantes da ausência de observação das instruções fornecidas neste manual. O exaustor é concebido para a aspiração de fumos e vapores de cozinha e destina-se apenas para uso doméstico. O exaustor pode ter estéticas diferentes do que ilustrado nos desenhos deste folheto, no entanto, as instruções de utilização, manutenção e instalação permanecem as mesmas. ! É importante manter este manual para podê-lo consultar a qualquer momento. No caso de venda, de cessão ou mudança de casa, certifique-se que permanece com o produto. ! Leia atentamente as instruções: existem informações importantes sobre instalação, uso e segurança. ! Não faça alterações elétricas ou mecânicas no produto ou nos tubos de escape. ! Antes de prosseguir com a instalação do aparelho, verifique que nenhum dos componentes esteja danificado. Caso contrário, entre em contato com o seu revendedor e não prossiga com a instalação. O exaustor deve ser limpo frequentemente tanto por dentro como por fora (PELO MENOS UMA VEZ POR MÊS), respeite de qualquer forma o que estiver expressamente indicado nas instruções de manutenção deste manual. A não observância das regras de higiene do exaustor e da substituição e limpeza dos filtros pode causar riscos de incêndios. É estritamente proibido cozinhar sobre o fogo direto. O uso de fogo livre é prejudicial para os filtros e pode causar incêndios, portanto deve ser evitado em qualquer caso. A fritura deve ser feita sob supervisão, a fim de evitar que o óleo superaquecido pegue fogo. Advertências Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da tomada elétrica, retirando a ficha ou desligando o interruptor principal da habitação. ATENÇÃO: Quando o fogão está em operação, as partes acessíveis do exaustor podem tornar-se quentes. Para todas as operações de instalação e manutenção, deve usar luvas de trabalho. O aparelho pode ser utilizado por crianças de idade não inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou do conhecimento necessário, desde que sob vigilância ou após terem recebido instruções relativas ao uso seguro do aparelho e à compreensão dos perigos a si inerentes. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho. Atenção! Não ligue o dispositivo à corrente até que a instalação não for totalmente concluída. No que diz respeito às medidas técnicas e de segurança a adotar para a descarga dos fumos, observe estritamente os regulamentos das autoridades locais competentes. O ar aspirado não deve ser transportado numa conduta usada para a descarga de gases produzidos por aparelhos de combustão a gás ou de outros combustíveis. Nunca utilize o exaustor sem a grelha corretamente montada! A limpeza e manutenção não devem ser realizadas por crianças sem supervisão.

O exaustor NUNCA deverá ser utilizado como uma superfície de apoio, a menos que especificamente indicado. Utilize apenas os parafusos de fixagem fornecidos com o produto para a instalação ou, se não for fornecido, compre o tipo correto de parafusos. Use o tamanho correto para os parafusos, que está identificado no Guia de instalação. Em caso de dúvida, consulte o seu centro de serviço autorizado ou o pessoal de qualificações semelhantes. O símbolo no produto ou na sua documentação indica que este produto não deve ser tratado como lixo doméstico, mas sim ser entregue no ponto de recolha para a reciclagem de aparelhos eléctricos e electrónicos. Dispor de acordo com os regulamentos locais para a eliminação de resíduos. Para informações adicionais sobre o tratamento, recuperação e reciclagem deste produto, entre em contato com a sede local competente, o serviço de recolha de resíduos domésticos ou a loja onde adquiriu o produto. ATENÇÃO! A não instalação dos parafusos e dispositivos de fixação em conformidade com estas instruções pode resultar em perigos de natureza eléctrica. O fabricante declina toda a responsabilidade por quaisquer inconvenientes, danos ou incêndios provocados ao aparelho resultantes da ausência da observação das instruções dadas neste manual. Equipamento projetado, testado e fabricado em conformidade com:

• CEM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; IEC/EN 61000-32; IEC/EN 61000-3-3. Dicas para o uso adequado com a finalidade de reduzir o impacto ambiental: quando começa a cozinhar, ligue o exaustor na velocidade mínima, deixando-o ligado por alguns minutos, mesmo após o fim da cozedura. Aumente a velocidade apenas em caso de grandes quantidades de fumo e vapor, usando a função booster apenas em casos extremos. Para manter o sistema de redução de odores altamente eficiente, substitua, quando necessário, o(s) filtro(s) de carvão. Para manter altamente eficiente o filtro de gordura, limpe-o, se necessário. Para maximizar a eficiência e minimizar o ruído, use o diâmetro máximo do sistema de canalização indicado neste manual. A fim de melhorar constantemente os nossos produtos, reservamo-nos o direito de fazer alterações às suas características técnicas, funcionais ou estéticas, derivantes da sua evolução. No caso da versão com motor externo, para o normal funcionamento do exaustor, é necessário usar um grupo aspirante (motor externo) do mesmo fabricante. Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/ EC, Waste Electrical and Electronic Equipment (WEEE). Assegurando-se que este produto seja corretamente eliminado, o utilizador contribui a evitar potenciais consequências negativas para o ambiente e a saúde.

Utilização O exaustor foi feito para ser usado em versão aspirante com evacuação externa ou filtrante com recirculação interna. RECOMENDAÇÃO: Recomendamos que instale a vasilha contendo os componentes electrónicos a pelo menos 10 cm do chão e a uma distância suficiente de todas as fontes de calor (ex: lado de um forno ou fogão). Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, será necessário ter isso em conta. Versão aspirante Os vapores são evacuados para o exterior através de um tubo de escape fixado à flange de união. O diâmetro do tubo de escape deve ser equivalente ao diâmetro do anel de conexão. Atenção! O tubo de descarga não é fornecido e deverá ser comprado. Na parte horizontal, o tubo deve ter uma ligeira inclinação ascendente (cerca 10º) para que possa levar mais facilmente o ar para o exterior. Se o exaustor estiver equipado com filtros de carvão, estes devem ser removidos. Ligação Elétrica A ligação do exaustor à tomada deverá ser efetuada por pessoal qualificado e especializado. A tensão de alimentação deverá corresponder à tensão indicada na etiqueta das características localizada no interior do exaustor. Se não dotada de ficha de alimentação, ligue a uma tomada em conformidade com as normas em vigor, colocada numa área acessível mesmo após a instalação. Se não dotada de ficha de alimentação (ligação direta à rede elétrica) ou se a ficha não estiver colocada numa área acessível, mesmo após a instalação, aplique um interruptor bipolar de forma a que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação. Versão filtrante O ar aspirado será desengordurado antes de ser re-canalizado na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carbonos ativos. Nota: O ar reciclado através dos filtros de carbono é re-enviado na cozinha através de um duto que transporta o ar de um lado do móvel. Atenção! Antes de voltar a ligar o circuito do exaustor à rede elétrica e de verificar o seu correto funcionamento, certifique-se de que o cabo de rede esteja corretamente montado. Instalação Nota: a instalação deve ser efetuada de modo a que seja sempre garantido o acesso ao exaustor e aos componentes electrónicos em caso de eventuais intervenções de assistência técnica. Montagem Antes de prosseguir com a instalação do aparelho, verifique que nenhum dos componentes esteja danificado, caso contrário entre em contato com o seu revendedor e não continue com a instalação. Leia também atentamente todas as instruções abaixo. ATENÇÃO: Coloque a vasilha que contém os componentes electrónicos a uma distância não inferior a 65 cm do fogão a gás ou de qualquer modo a 65 cm do ponto de aspiração do exaustor.

Use um tubo de escape de ar de comprimento máximo não superior a 5 metros.

• Limite o número de curvas na canalização, porque cada curva reduz a eficiência de aspiração equivalente a 1 metro linear. (Ex.: se usar nº2 curvas a 90°, o comprimento da canalização não deverá exceder os 3 metros de comprimento).
• Evite mudanças drásticas na direção.
• Utilize uma conduta com diâmetro de 150mm constante ao longo de todo o comprimento.
• Use uma conduta de material certificado.
• Se não respeitar as instruções precedentes, o fornecedor não será responsável por problemas de fluxo ou ruído e nenhuma garantia será dada.

• Fixe o exaustor no interior do armário usando os suportes fornecidos (Fig. 3). Proceda à montagem dos suportes na parte inferior do exaustor (Fig. 4). Antes de inserir os parafusos no armário, certifiquese de que o produto seja perfeitamente perpendicular à superfície de trabalho.
• No caso da versão com o motor de bordo, proceda à montagem do grupo motor direcionando a saída do ar na posição pré-escolhida, para baixo ou para cima (Fig. 5). O motor pode ser instalado seja sobre o lado anterior que posterior do downdraft. Após ter instalado o motor, prossiga à montagem da canalização para a saída de ar. No caso da versão com o motor exterior, coloque num local apropriado o grupo aspirante (motor externo) e disponha a conduta de evacuação do ar de exaustão. Proceda à montagem da canalização da saída de ar entre o motor externo e o downdraft. Selecione o ar de saída entre as cinco possibilidades (Fig. 6) e instale o conector fornecido. Antes de efetuar o furo, verifique que no interior do móvel, em correspondência com a zona de inserção do exaustor, não esteja presente a estrutura do móvel ou outros detalhes que possam criar problemas para a correta instalação. Verifique que as dimensões do exaustor e do fogão sejam compatíveis com a instalação móvel e portanto viáveis com a instalação.
• Efetue na parte posterior do fogão um furo retangular com as seguintes dimensões: (Fig. 1). Após ter completado a instalação e ter ligado o produto à rede eléctrica, levante o downdraft, pressionando-o sobre a sede do frontal, como ilustrado na fig. 7. Em seguida, instale os filtros de carvão, em caso da versão filtrante (os filtros de carvão são fornecidos separadamente, com um kit especial), os filtros antigordura (ver fig. 8), em seguida, instale o vidro dianteiro, como ilustrado na fig. 9; preste atenção à fixação do vidro, como ilustrado na fig. 10. 822mm X 100mm. No caso da versão com o motor já montado, retire os parafusos e o grupo aspirante para poder inserir o downdraft no furo praticado.

• Coloque a vasilha que contém os componentes electrónicos numa área de fácil acesso para eventuais intervenções de assistência, ligando os conectores elétricos da mesma ao exaustor, (fig. 11).

• Instale o exaustor no furo praticado, insira-o de cima como mostrado (Fig. 2).

Funcionamento Para o funcionamento normal do produto, é necessário abrir o carrinho removível, agindo como de seguida. Empurre o vidro para baixo, como indicado na fig. 12, ocorrerá a dissociação e a relativa abertura. Indicador de saturação dos filtros O exaustor indica quando é necessário executar a manutenção dos filtros: Filtro gorduras (aproximadamente a cada 40 horas de uso): todos os LEDs com luz azul. Filtro odores a carvão ativado (aproximadamente a cada 160 horas de uso): todos os LEDs com luz azul, os LED L2 e L3 piscam. Reset da saturação dos filtros Após ter executado a manutenção dos filtros, pressione continuadamente o botão T1 e T3, os LED L1, L2 e L3 piscam brevemente em azul para em seguida se apagarem completamente. Após a abertura do carrinho extraível, será possível acionar o motor de aspiração, agindo sobre o teclado, como indicado abaixo. O fecho do painel ocorre de forma semelhante, é necessário premir no vidro dianteiro até ao encerramento total do carrinho. Ativação do indicador de saturação do filtro odores a carvão ativado Este indicador está normalmente desativado. Para ativá-lo, prossiga da seguinte forma: Com o exaustor desligado, pressione e mantenha pressionado simultaneamente T1 e T2: antes acende-se L1 e depois também L2 e L3 em seguida à libertação dos botões, os LEDs L2 e L3 piscam brevemente para indicar a ativação bem-sucedida. T1. T2. T3. Desativação dos LED de saturação do filtro de carvão: repita a operação acima, primeiro acendem-se simultaneamente os LEDs L1, L2 e L3 e após a libertação dos botões, os LEDs L2 e L3 desligam-se para indicar a desativação bem-sucedida. Botão timer ON/OFF: pressione para programar o desligar automático: Velocidade 1: 20 minutos Velocidade 2: 15 minutos Velocidade 3: 10 minutos Velocidade intensiva: 5 minutos MANUTENÇÃO Filtro antigordura Retém as partículas de gordura culinária. Deve ser limpo uma vez por mês (ou quando o sistema de indicação de saturação dos filtros – se previsto no modelo em sua posse – indica esta necessidade) usando detergentes não agressivos, à mão ou em máquina de lavar louça a baixa temperatura e ciclo curto. Botão de diminuição da velocidade (potência) de aspiração OFF 1: pressione várias voltas para diminuir a velocidade até desligar o exaustor. OFF 2: a qualquer velocidade, mantenha pressionado. Quando lavado na máquina da loiça, o filtro antigordura pode descolorar ligeiramente, mas as suas características de filtragem mantêm-se absolutamente inalteradas. Botão ON/aumento da velocidade (potência) de aspiração (1-2-3-Intensivo). Filtro a carvões ativados (Somente na Versão Filtrante) Absorve os odores causados pela cozedura. A saturação do filtro de carvão ocorre após um uso mais ou menos prolongado, dependendo do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em qualquer caso, é necessário substituir o cartucho pelo menos a cada quatro meses. Após ter retirado os filtros antigordura, pode inserir os filtros de carvão (Fig. 8). A velocidade intensiva dura cerca de 5 minutos, após os quais é definida automaticamente a velocidade 2.
