MANUALE UTENTE PANDORA ELICA

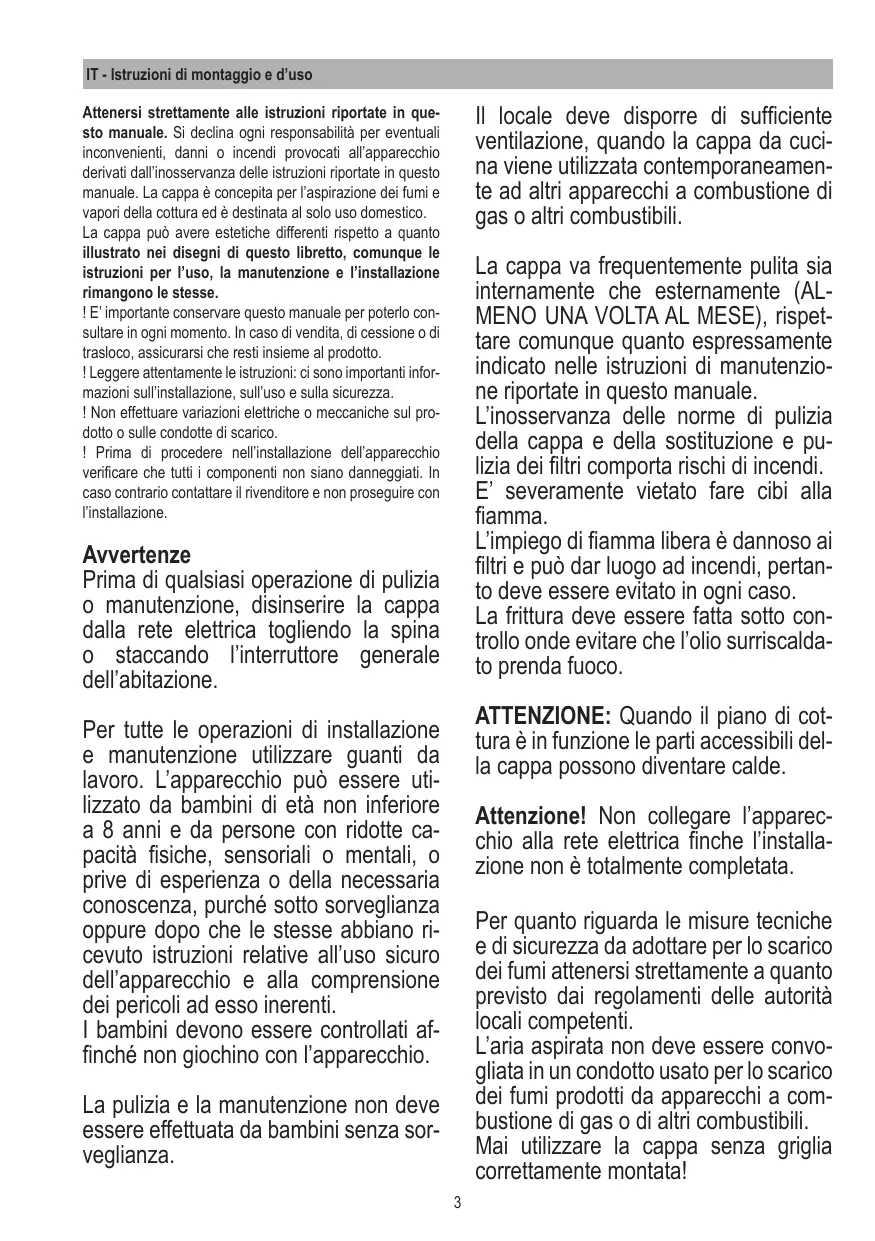

IT - Istruzioni di montaggio e d’uso Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l’aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l’uso, la manutenzione e l’installazione rimangono le stesse. ! E’ importante conservare questo manuale per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. ! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. ! Prima di procedere nell’installazione dell’apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l’installazione. La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. E’ severamente vietato fare cibi alla fiamma. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. Avvertenze Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde. Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini devono essere controllati affinché non giochino con l’apparecchio. Attenzione! Non collegare l’apparecchio alla rete elettrica finche l’installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Mai utilizzare la cappa senza griglia correttamente montata! La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato. Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l’installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all’installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 610003-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale. Nell’intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti dalla loro evoluzione. Nel caso di versione con motore esterno, per il normale funzionamento della cappa è necessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. RACCOMANDAZIONE: Vi raccomandiamo di installare la scatola metallica contenente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura). Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Versione aspirante I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell’anello di connessione. Attenzione! Il tubo di evacuazione non è fornito e va acquistato. Nella parte orizzontale, il tubo deve avere una leggera inclinazione verso l’alto (10° circa) in modo da poter trasportare l’aria verso l’esterno più facilmente. Se la cappa è provvista di filtri al carbone, questi devono essere tolti. Collegamento Elettrico L’allacciamento della cappa alla rete elettrica deve essere effettuato da personale tecnico qualificato e specializzato. La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. Versione filtrante L’aria aspirata verrà sgrassata prima di essere ri-convogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi. Nota: L’aria riciclata attraverso i filtri carbone viene rinviata nella cucina attraverso un condotto che convoglia l’aria su un lato del mobile. Attenzione! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. Installazione Nota: l’installazione deve essere eseguita in modo che sia sempre garantita l’accessibilità della cappa e dei componenti elettronici per eventuali interventi in assistenza tecnica. Montaggio Prima di procedere nell’installazione dell’apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l’installazione. Inoltre leggere attentamente tutte le istruzioni di seguito riportate. Installare la scatola metallica contenete i componenti elettronici ad una distanza minima di 65cm dal piano a gas o in ogni caso a 65 cm dal punto di aspirazione della cappa.

Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri.

• Limitare il numero di curve nella canalizzazione poiché ogni curva riduce l’efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).
• Evitare cambiamenti drastici di direzione.
• Utilizzare un condotto con diametro da 150mm costante per tutta la lunghezza.
• Utilizzare un condotto di materiale approvato normativamente.
• Per il mancato rispetto delle precedenti istruzioni la ditta fornitrice non risponderà per problemi di portata o rumorosità e nessuna garanzia sarà prestata. Fissare la cappa all’interno del mobile utilizzando le apposite staffe in dotazione (Fig. 3). Procedere al montaggio delle staffe nella parte inferiore della cappa (Fig. 4). Prima di inserire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro. Nel caso della versione con motore a bordo procedere al montaggio del gruppo motore orientando l’uscita dell’aria nella posizione prescelta verso il basso o verso l’alto (Fig. 5). Il motore può essere installato sia sul lato anteriore che sul lato posteriore del downdraft. Ad avvenuta installazione del motore procedere al montaggio della canalizzazione per l’uscita aria. Nel caso di versione con motore esterno posizionare in una zona idonea il gruppo aspi rante (motore esterno) e disporre il condotto di evacuazione dell’aria di scarico. Procede-re al montaggio della canalizzazione uscita aria tra il motore esterno e il downdraft. Selezionare l’uscita aria tra le cinque possibilità (Fig.6) ed installare il raccordo in dotazione. Prima di effettuare il foro controllare che nella parte interna del mobile, in corrispondenza della zona di alloggio della cappa, non sia presente la struttura del mobile o altri particolari che potrebbero creare problemi per la corretta installazione. Verificare che gli ingombri della cappa e del piano cottura siano compatibili con il mobile e quindi sia fattibile l’installazione.
• Effettuare nella parte posteriore del piano cottura, un foro rettangolare con le seguenti dimensioni: (Fig. 1) Dopo aver completato l’installazione e dopo aver collegato il prodotto alla rete elettrica, sollevare il downdraft premendo sulla sede del frontale, come da fig. 7. Installare quindi i filtri carbone, in caso di versione filtrante (i filtri carbone vengono forniti separatamente, con apposito kit), i filtri antigrasso (vedi fig. 8), quindi installare il vetro frontale come da fig. 9; fare attenzione all’aggancio del vetro come indicato in fig. 10. 822mm X 100mm. Nel caso di versione con motore già montato, togliere le viti e rimuovere il gruppo aspirante per poter inserire il downdraft nel foro praticato.
• Installare la cappa nel foro praticato, inserendolo da sopra, come indicato (Fig. 2).

• Posizionare la scatola metallica contenente i componenti elettronici in una zona facilmente accessibile per eventuali interventi di assistenza, collegando i connettori elettrici della stessa alla cappa, (fig.11). Indicatore di saturazione filtri La cappa indica quando e necessario eseguire la manutenzione dei filtri: Filtro grassi (ogni 40 ore circa di utilizzo): tutti i Led con luce azzurra. Filtro odori a carbone attivo (ogni 160 ore circa di utilizzo): tutti i Led con luce azzurra, il led L2 e L3 lampeggiano. Funzionamento Per un normale funzionamento del prodotto occorre aprire il carrello estraibile agendo come segue. Spingere il vetro verso il basso, come indicato in fig. 12, si avrà lo sgancio e la relativa apertura. Reset saturazione filtri Dopo aver eseguito la manutenzione dei filtri premere a lungo il tasto T1 e T3, i led L1, L2 e L3 lampeggiano brevemente in azzurro per poi spegnersi definitivamente. Attivazione indicatore saturazione filtro odori a carbone attivo. Questo indicatore è normalmente disattivato. Per attivarlo procedere come segue: A seguito dell’apertura del carrello estraibile si potrà azionare il motore di aspirazione agendo sulla pulsantiera come sotto indicato. La chiusura del pannello avviene in maniera analoga, occorre premere sul vetro frontale fino alla chiusura totale del carrello. T1. A cappa spenta premere e mantenere premuto a lungo e contemporaneamente T1 e T2: prima si accende L1 poi anche L2 e L3 dopodichè al rilascio dei tasti i led L2 e L3 lampeggiano brevemente ad indicare l’avvenuta attivazione. Disattivazione LED saturazione filtro carbone: ripetere l’operazione sopra descritta, prima si accendono contemporaneamente i led L1, L2 e L3 dopodichè al rilascio dei tasti i led L2 e L3 si spengono ad indicare l’avvenuta disattivazione. MANUTENZIONE Filtro antigrasso Trattiene le particelle di grasso derivanti dalla cottura. Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri se previsto sul modello in possesso indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Tasto ON/OFF timer: premere per programmare lo spegnimento automatico: Velocità 1: 20 minuti Velocità 2: 15 minuti Velocità 3: 10 minuti Velocità intensiva: 5 minuti T2. Tasto di decremento velocità (potenza) di aspirazione OFF 1: premere più volte per diminuire la velocita fino a spegnere la cappa. OFF 2: a qualsiasi velocità mantenere premuto a lungo. T3. Tasto ON/aumento velocità (potenza) di aspirazione (1-2-3-Intensivo). Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Filtro ai carboni attivi (Solo per Versione Filtrante). Trattiene gli odori sgradevoli derivanti dalla cottura. La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è necessario sostituire la cartuccia al massimo ogni quattro mesi. Dopo aver tolto i filtri antigrasso, è possibile inserire i filtri carbone (Fig. 8) . La velocità intensiva ha una durata di circa 5 minuti, dopodichè viene impostata automaticamente la velocità 2.
