Tipo de producto	Campana extractora de cocina
Marca	FABER
Modelo	VOLUTE 900
Ancho	900 mm
Distancia mínima de seguridad con la placa de cocción	650 mm (o según instrucciones de la placa)
Diámetro del conducto de evacuación	120 mm mínimo
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Clase de aislamiento	Clase I (toma de tierra obligatoria)
Potencia del motor	Aproximadamente 200 W (estimación)
Iluminación	Bombillas LED o halógenas (reemplazo por SAT)
Velocidades	3 velocidades (T1, T2, T3)
Filtro de grasa	Metálico lavable (en lavavajillas) – limpiar cada 2 meses
Filtro de carbón activo	No lavable, reemplazar cada 4 meses aproximadamente
Tipo de evacuación	Evacuación exterior (recirculación posible con filtro de carbón)
Nivel de ruido	Aproximadamente 65 dB (estimación)
Uso	Doméstico exclusivamente
Material	Acero inoxidable o pintura (no especificado)
Instalación	De pared o bajo mueble (según modelo)
Peso aproximado	Aproximadamente 15 kg
Servicio posventa	Para piezas de repuesto y reparaciones, contactar al SAT autorizado

Preguntas frecuentes - VOLUTE 900 FABER

¿Cuál es la altura mínima de instalación entre la campana y la placa de cocción?

La distancia de seguridad mínima es de 650 mm. Sin embargo, si las instrucciones de su placa de cocción a gas especifican una distancia mayor, esta debe respetarse.

¿Cómo limpiar los filtros de grasa de la campana VOLUTE 900?

Los filtros de grasa son metálicos y se pueden lavar en el lavavajillas o a mano con un detergente neutro. Se recomienda limpiarlos cada 2 meses o más a menudo en caso de uso intensivo.

¿Con qué frecuencia hay que reemplazar el filtro de carbón activo?

El filtro de carbón activo no se lava y debe reemplazarse aproximadamente cada 4 meses, o más frecuentemente si la campana se usa mucho.

¿Puedo usar la campana sin evacuación exterior?

Sí, en modo recirculación con un filtro de carbón activo instalado. El aire se filtra y se devuelve a la habitación.

¿Cómo reemplazar la bombilla de iluminación de la campana?

Para cualquier reemplazo de bombilla, contacte al servicio posventa autorizado FABER. La iluminación no está destinada a ser cambiada por el usuario.

¿Qué hacer si la campana ya no funciona o se detiene repentinamente?

Primero verifique la alimentación eléctrica y el enchufe. Asegúrese de que los filtros no estén obstruidos. Si el problema persiste, llame a un técnico calificado o al SAT.

¿Puedo usar la campana al mismo tiempo que un aparato a gas?

Sí, pero asegúrese de que la habitación esté correctamente ventilada para evitar el reflujo de gases de combustión. Asegúrese de que el aire evacuado no sea aspirado nuevamente.

¿Cómo ajustar las velocidades de la campana?

Use los botones T1, T2, T3 para las velocidades 1, 2 y 3. El botón T1 también permite apagar el motor. La luz se controla con el botón L.

¿Pueden los niños usar la campana?

El aparato puede ser usado por niños mayores de 8 años bajo supervisión. Los niños no deben jugar con la campana. La limpieza no debe ser realizada por niños sin supervisión.

¿Dónde encontrar piezas de repuesto para la campana VOLUTE 900?

Diríjase al servicio posventa FABER o a un centro autorizado para obtener piezas de repuesto originales.

MANUAL DE USUARIO VOLUTE 900 FABER

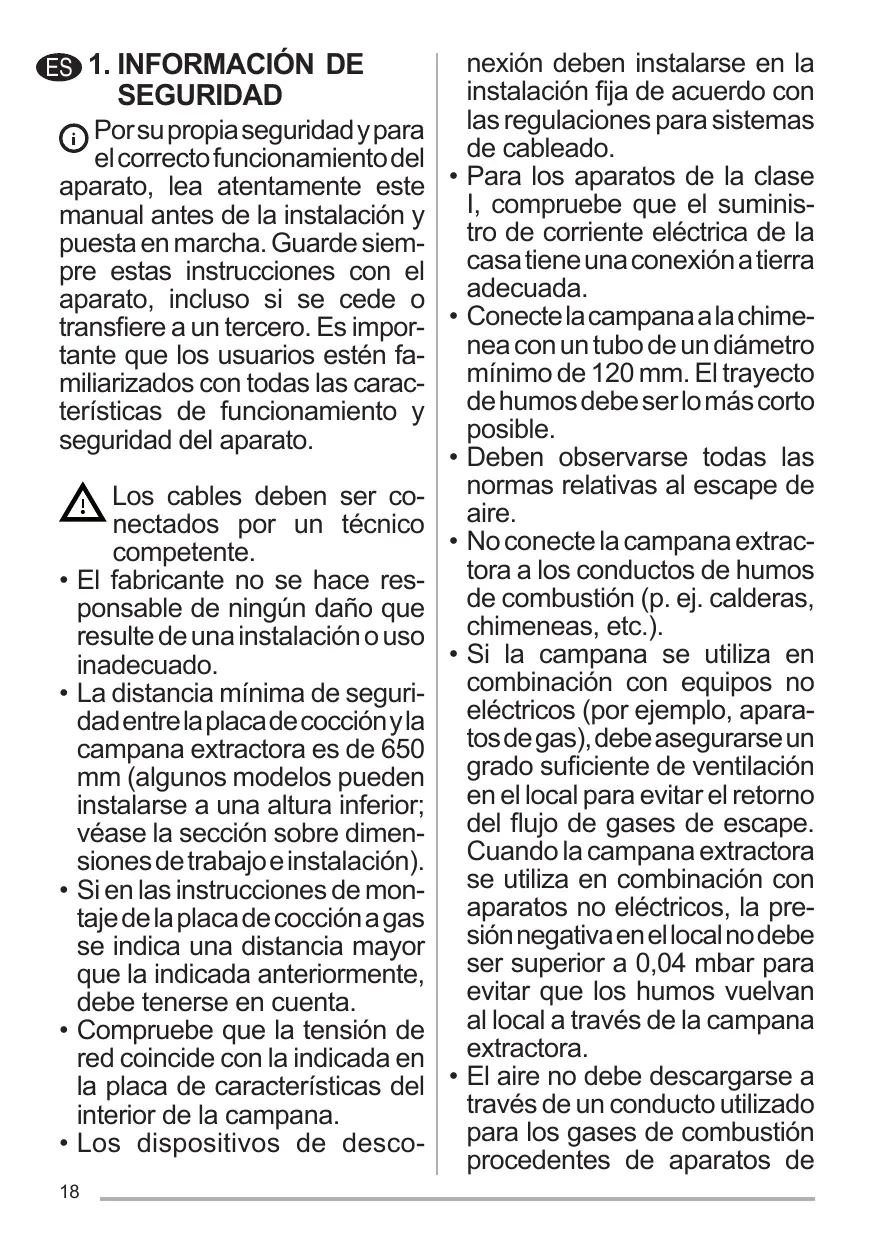

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; consulte la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción de gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

nexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej., calderas, chimeneas, etc.).
• Si la campana se usa en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se usa en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto de un combustor para los gases de combustión procedentes de aparatos de

combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un servicio técnico autorizado.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

• Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine flambeando bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean

cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños, a menos que sean supervisados.

• Supervise a los niños, asegurándose de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilizan gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o

en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje llamas altas bajo la campana cuando esté en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

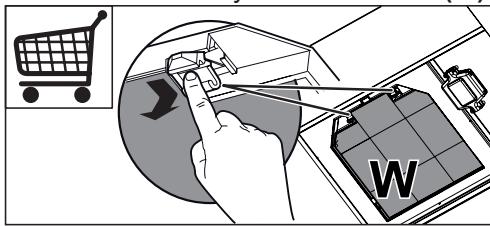

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 horas de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utiliza muy frecuentemente, y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido suave.

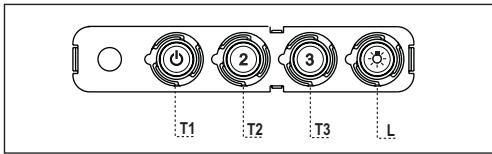

4. MANDOS

Tecla	Led	Funciones
T1 Velocidad	Encendido	Enciende el motor a la prima velocidad.
	-	Apaga el motor
T2 Velocidad	Encendido	Enciende el motor a la segunda velocidad
T3 Velocidad	Fijo	Presionada breve%-mente enciende el motor a la tercera velocidad.
L Luz	-	Encienda y apaga la instalación de iluminación.

Atención: La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

• Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
