Produkttyp	Köksfläkt
Märke	FABER
Modell	VOLUTE 900
Bredd	900 mm
Minsta säkerhetsavstånd till spishällen	650 mm (eller enligt spishällens anvisningar)
Diameter på frånluftskanal	120 mm minimum
Elanslutning	220-240 V ~ 50/60 Hz
Isolationsklass	Klass I (jordning obligatorisk)
Motoreffekt	Cirka 200 W (uppskattning)
Belysning	LED- eller halogenlampor (byte av service)
Hastigheter	3 hastigheter (T1, T2, T3)
Fettfilter	Metall, diskmaskinsäkert – rengör varannan månad
Kolfilter	Kan inte tvättas, byt ut var 4:e månad
Avluftningstyp	Utomhusavluftning (recirkulation möjlig med kolfilter)
Ljudnivå	Cirka 65 dB (uppskattning)
Användning	Endast hushållsbruk
Material	Rostfritt stål eller målad (inte specificerat)
Installation	Väggmonterad eller under skåp (beroende på modell)
Ungefärlig vikt	Cirka 15 kg
Service	För reservdelar och reparationer, kontakta auktoriserad service

Vanliga frågor - VOLUTE 900 FABER

Vilket är det minsta installationsavståndet mellan fläkten och spishällen ?

Minsta säkerhetsavstånd är 650 mm. Om dina anvisningar för gasspishällen anger ett större avstånd måste det följas.

Hur rengör jag fettfiltren på fläkten VOLUTE 900 ?

Fettfiltren är av metall och kan diskas i diskmaskin eller för hand med ett neutralt rengöringsmedel. De bör rengöras varannan månad eller oftare vid intensiv användning.

Hur ofta måste kolfiltret bytas ?

Kolfiltret kan inte tvättas och måste bytas ungefär var 4:e månad, eller oftare om fläkten används mycket.

Kan jag använda fläkten utan utomhusavluftning ?

Ja, i recirkulationsläge med ett installerat kolfilter. Luften filtreras då och återförs till rummet.

Hur byter jag lampan i fläkten ?

För byte av lampa, kontakta auktoriserad service FABER. Belysningen är inte avsedd att bytas av användaren.

Vad gör jag om fläkten inte fungerar eller plötsligt stannar ?

Kontrollera först elanslutningen och kontakten. Se till att filtren inte är igensatta. Om problemet kvarstår, kontakta en kvalificerad tekniker eller service.

Kan jag använda fläkten samtidigt med en gasapparat ?

Ja, men se till att rummet är ordentligt ventilerat för att undvika återflöde av förbränningsgaser. Se till att den frånluftade luften inte sugs in igen.

Hur ställer jag in hastigheterna på fläkten ?

Använd knapparna T1, T2, T3 för hastigheterna 1, 2 och 3. Knappen T1 stänger även av motorn. Ljuset styrs med knappen L.

Kan barn använda fläkten ?

Apparaten kan användas av barn över 8 år under uppsikt. Barn får inte leka med fläkten. Rengöring får inte utföras av barn utan uppsikt.

Var hittar jag reservdelar till fläkten VOLUTE 900 ?

Kontakta service FABER eller auktoriserat centrum för att få originalreservdelar.

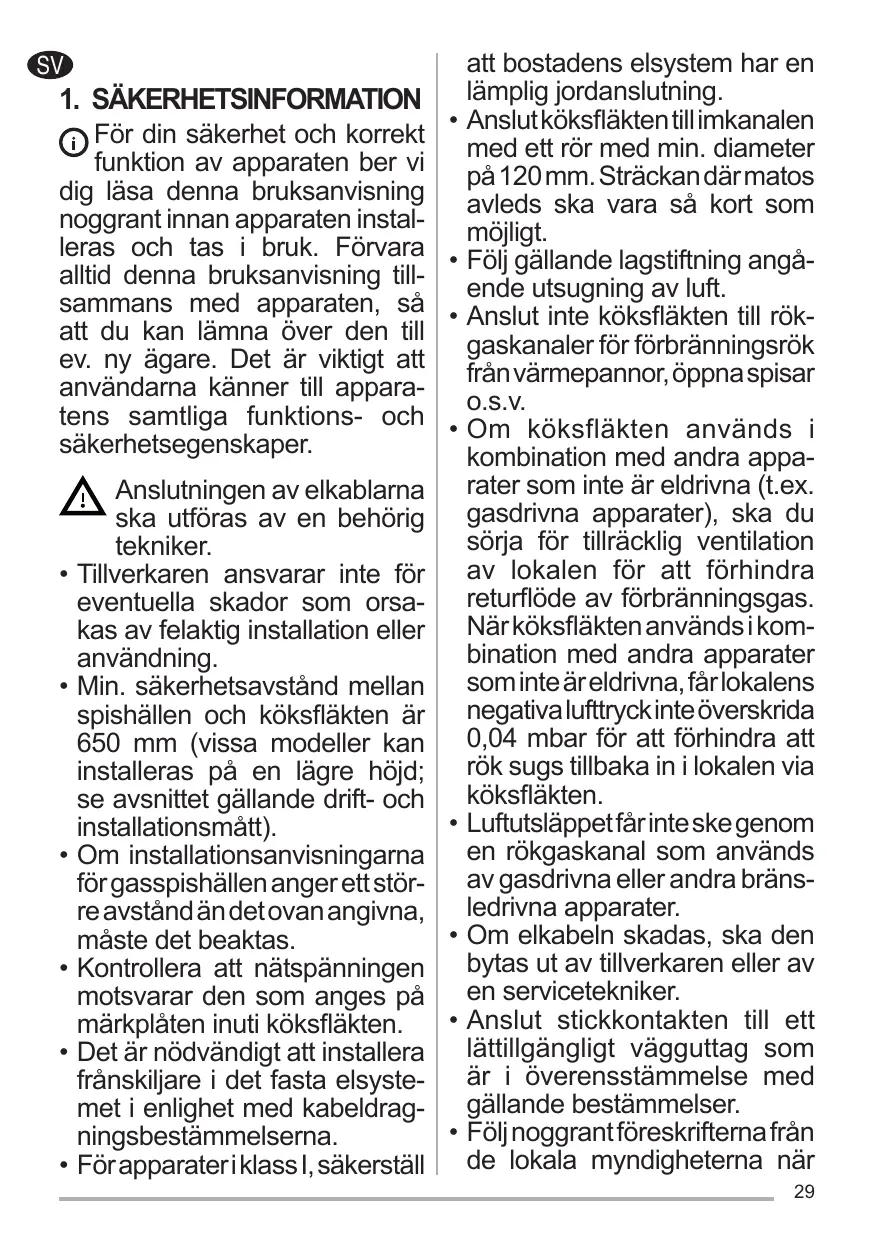

BRUKSANVISNING VOLUTE 900 FABER

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till eventuell ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämmelserna.
• För apparater i klass I, säkerställ

att bostadens elsystem har en lämplig jordanslutning.

• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmeapparater, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser. Följ noggrant föreskrifterna från de lokala myndigheterna.

Det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

Använd endast skruvar och beslag som är lämpliga för köksfläkten.

VARNING: Om det inte installeras skruvar och beslag som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

• Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).
• Flambera inte under köksfläkten. Det finns risk för eldsvåda.
• Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.
• Håll barn under uppsikt så att de inte leker med apparaten. Denna apparat får inte använ

das av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o. dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen € på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter,

sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket. - Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor. - Fritöser ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

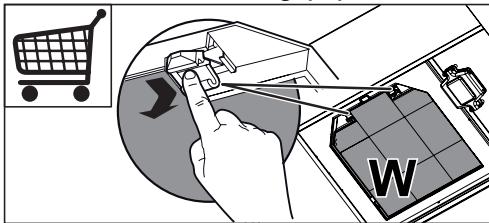

• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning (W).

Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

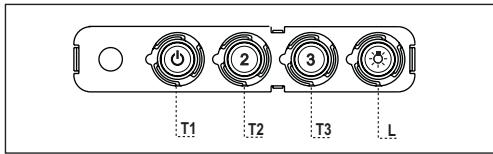

4. REGLAGE

Knapp	Lysdiod	Funktioner
T1 Hastigthet	Tänd	Aktiverar motorn på den första hastig-heten.
	-	Stänger av motorn.
T2 Hastigthet	Tänd	Aktiverar motorn på den andra hastig-heten.
T3 Hastigthet	Fast	Om den trycks kort aktiverar den motorn på den tredje hastig-heten.
L Belysning	-	Tänder och släcker belysningen.

VARNING: Knappen T1 stänger av motorn genom att alltid passera den första hastigheten.

5. BELYSNING

• För byte kontakta servicecenter ("För inköpet vänd dig till ett servicecenter").
