MANUAL DE USUARIO SEASHELL IX/F/80 ELICA

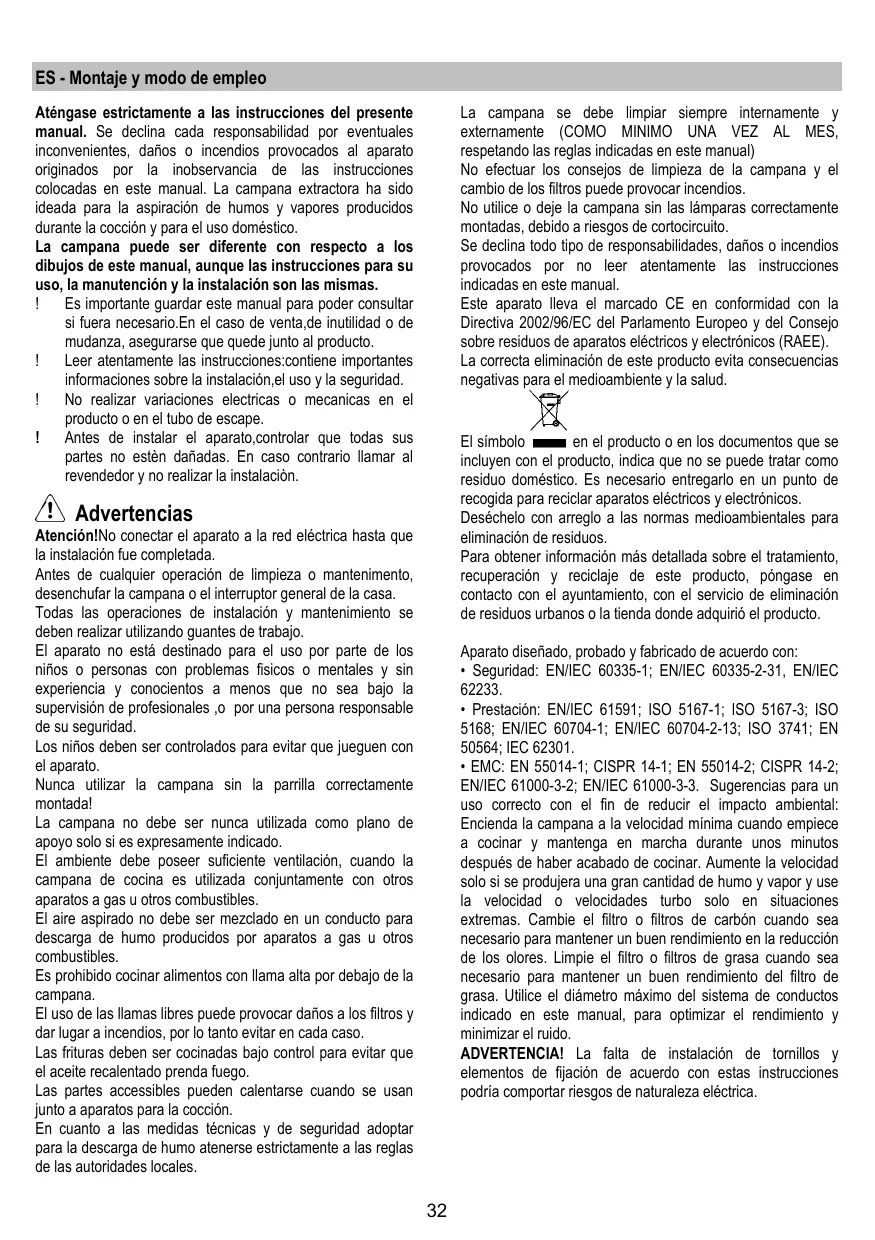

ES - Montaje y modo de empleo La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA VEZ AL MES, respetando las reglas indicadas en este manual) No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provocar incendios. No utilice o deje la campana sin las lámparas correctamente montadas, debido a riesgos de cortocircuito. Se declina todo tipo de responsabilidades, daños o incendios provocados por no leer atentamente las instrucciones indicadas en este manual. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas. Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto. Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad. No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalaciòn. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Advertencias Atención!No conectar el aparato a la red eléctrica hasta que la instalación fue completada. Antes de cualquier operación de limpieza o mantenimento, desenchufar la campana o el interruptor general de la casa. Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo. El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocientos a menos que no sea bajo la supervisión de profesionales ,o por una persona responsable de su seguridad. Los niños deben ser controlados para evitar que jueguen con el aparato. Nunca utilizar la campana sin la parrilla correctamente montada! La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado. El ambiente debe poseer suficiente ventilación, cuando la campana de cocina es utilizada conjuntamente con otros aparatos a gas u otros combustibles. El aire aspirado no debe ser mezclado en un conducto para descarga de humo producidos por aparatos a gas u otros combustibles. Es prohibido cocinar alimentos con llama alta por debajo de la campana. El uso de las llamas libres puede provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso. Las frituras deben ser cocinadas bajo control para evitar que el aceite recalentado prenda fuego. Las partes accessibles pueden calentarse cuando se usan junto a aparatos para la cocción. En cuanto a las medidas técnicas y de seguridad adoptar para la descarga de humo atenerse estrictamente a las reglas de las autoridades locales. Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido. ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podría comportar riesgos de naturaleza eléctrica.

Utilización La campana fue realizada para ser utilizada en la versión filtrante con recirculación interna. El humo y el vapor de la cocción vienen aspirados en el interno de la campana, filtrados y depurados pasando a traves de el/los filtros de grasa y el/los filtros de carbón que DEBE ser suministrados con la campana. Instalación La instalación, eléctrica o mecanica, debe ser realizada por personas especializadas. La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 70cm en el caso de cocinas a gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración. Conexión eléctrica La tensión eléctrica debe corresponder con la tensión descripta en la etiqueta situada en el interno de la campana. El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoria de sobretensión III, conforme a las reglas de instalación. ATENCIÓN! El particolar B (estribo de fijación al techo fig. 1), es dotado de conductor (amarillio-verde) que debe ser conectado con descarga a tierra de la conexión domestica. Fig. 4 Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada. Montaje Este tipo de campana extractora debe ser fijada al techo. Producto con peso excesivo; la campana extractora debe ser transportada e instalada por dos o más personas. La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana. Funcionamiento Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente. Nota: si la campana no debiera funcionar, verificar que el pulsante ON/OFF de la campana esté en posición ON.

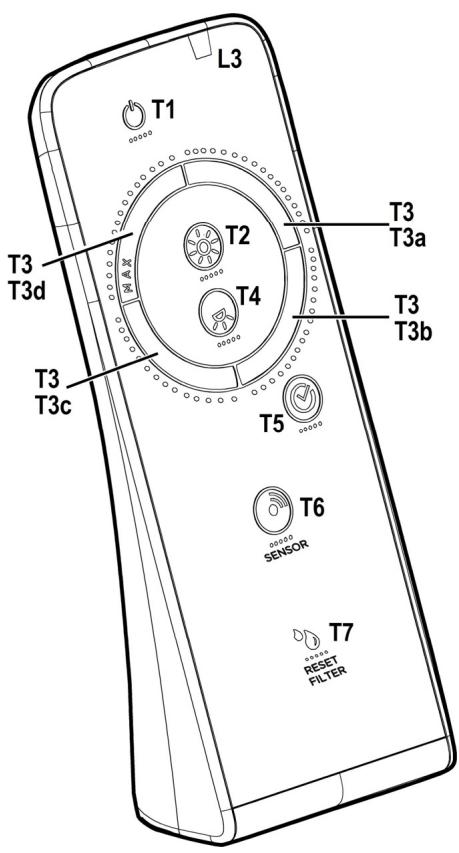

Mando a distancia ¡Atención! Algunas funciones de este mando a distancia se pueden activar solo con algunos modelos de campana. Incorporación del mando a distancia: Pulse a fondo T2 + T5 durante el primer minuto en que se activa la alimentación a la campana. La incorporación se visualizará en la campana. Descripción de las funciones del mando T1. Tecla OFF T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue T3. Tecla de control de la velocidad (potencia) de aspiración: T4. Tecla ON/OFF luz del plano de cocción T5. Tecla ON/OFF apagado retrasado de la campana T6. Tecla ON/OFF del sensor. T7. Tecla de reset para señal de saturación de los filtros. L3. Led indicador de funcionamiento del mando a distancia Nota: roce las teclas presionando ligeramente para seleccionar las funciones disponibles. T1. Tecla OFF Pulse para apagar la campana T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue Pulse durante poco tiempo para encender o apagar la luz tenue Pulse durante más tiempo para regular la intensidad. Nota: La iluminación con luz tenue solo está disponible en algunos modelos. T3. Tecla de control de la velocidad (potencia) de aspiración Roce la tecla empezando desde cualquiera de las posiciones con un movimiento giratorio en sentido horario o antihorario, para aumentar o disminuir la velocidad de aspiración. La tecla está dividida en varios sectores, puede seleccionarse la velocidad que se desea, pulsando directamente en el sector que corresponde, de la manera siguiente: T3a: Velocidad 1 (aspiración baja) T3b: Velocidad 2 (aspiración media) T3c: Velocidad 3 (aspiración alta) T3d: Velocidad 4 (aspiración intensiva) T4. Tecla ON/OFF luz del plano de cocción Pulse para encender o apagar la luz que ilumina el plano de cocción. T5. Tecla ON/OFF apagado retrasado de la campana. El Led L2 en la campana, parpadea del mismo color que el Led L1. Pulse para programar el apagado retrasado de la campana según la velocidad (potencia) de aspiración activa en ese momento: Velocidad 1 (aspiración baja): 20 minutos Velocidad 2 (aspiración media): 15 minutos Velocidad 3 (aspiración alta): 10 minutos T6. Tecla ON/OFF del sensor. Pulse durante más tiempo para activar/desactivar la modalidad con sensor que incluye gestión de la aspiración de forma automática. Nota: El sensor está disponible solo en algunos modelos. T7. Tecla de reset para señal de saturación de los filtros. Con la campana apagada pulse T7, el led L1 deja de indicar que están saturados.

Mantenimiento Manutención del control remoto ¡Atención! Antes de cualquier operación de limpieza o mantenimiento, retire la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa. Limpieza del control remoto: Limpiar el control remoto con un paño suave y una solución detergente neutra sin sustancias abrasivas Limpieza Sustitución de las baterias:

• Abra el compartimento de las pilas.
• Cambie las pilas gastadas con 3 pilas nuevas de 1,5 V tipo AAA. ¡Cuando introduzca la nueva pila respete las polaridades indicadas en el compartimento de la misma!
• Cerrar nuevamente la caja de la bateria. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ATENCION: De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente. El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas. Filtro antigrasa Fig. 13 Retiene las partículas de grasa producidas cuando se cocina. El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente. Filtro al carbón activo (solamente para la versión filtrante) Eliminación de las baterías La eliminación de las baterías tiene que ser llevada a cabo de acuerdo con todas las normas y las leyes nacionales. No desechar las baterías usadas junto a los desperdicios normales. Las baterías tienen que ser desechadas de modo seguro. Para mayores informaciones sobre los aspectos de protección del ambiente, el reciclaje y la eliminación de las baterías, contacte los despachos encargados de la recogida selectiva de residuos. Fig. 13 Retiene los olores desagradables producidos por el cocinado de alimentos. El filtro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Sustitución de la lámpara Para la sustitución dirigirse al servicio asistencia técnica .
