BRUGSANVISNING SEASHELL IX/F/80 ELICA

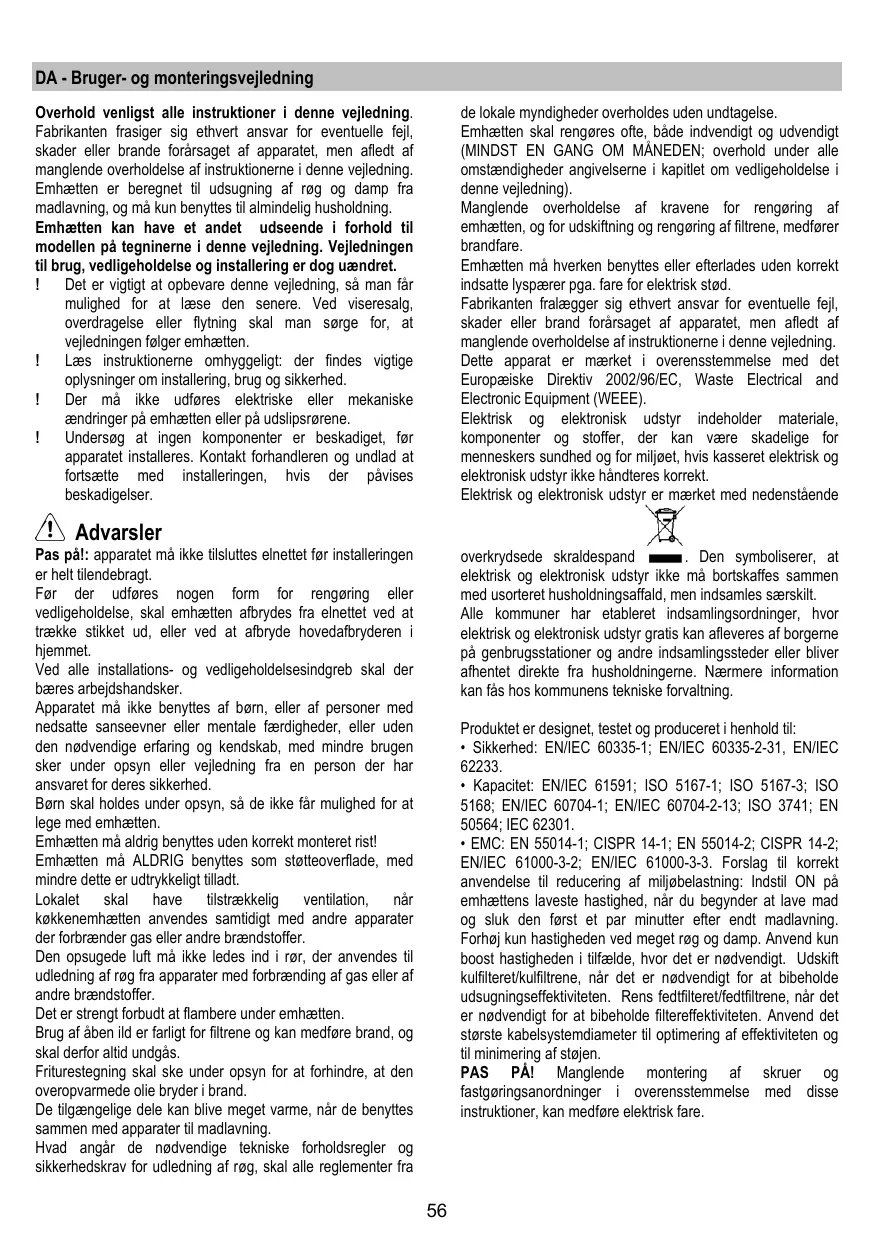

DA - Bruger- og monteringsvejledning de lokale myndigheder overholdes uden undtagelse. Emhætten skal rengøres ofte, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN; overhold under alle omstændigheder angivelserne i kapitlet om vedligeholdelse i denne vejledning). Manglende overholdelse af kravene for rengøring af emhætten, og for udskiftning og rengøring af filtrene, medfører brandfare. Emhætten må hverken benyttes eller efterlades uden korrekt indsatte lyspærer pga. fare for elektrisk stød. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt. Elektrisk og elektronisk udstyr er mærket med nedenstående Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning. Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret. Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten. Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed. Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene. Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser. Advarsler Pas på!: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt. Før der udføres nogen form for rengøring eller vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet. Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker. Apparatet må ikke benyttes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, eller uden den nødvendige erfaring og kendskab, med mindre brugen sker under opsyn eller vejledning fra en person der har ansvaret for deres sikkerhed. Børn skal holdes under opsyn, så de ikke får mulighed for at lege med emhætten. Emhætten må aldrig benyttes uden korrekt monteret rist! Emhætten må ALDRIG benyttes som støtteoverflade, med mindre dette er udtrykkeligt tilladt. Lokalet skal have tilstrækkelig ventilation, når køkkenemhætten anvendes samtidigt med andre apparater der forbrænder gas eller andre brændstoffer. Den opsugede luft må ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brændstoffer. Det er strengt forbudt at flambere under emhætten. Brug af åben ild er farligt for filtrene og kan medføre brand, og skal derfor altid undgås. Friturestegning skal ske under opsyn for at forhindre, at den overopvarmede olie bryder i brand. De tilgængelige dele kan blive meget varme, når de benyttes sammen med apparater til madlavning. Hvad angår de nødvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt. Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning. Produktet er designet, testet og produceret i henhold til:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen. PAS PÅ! Manglende montering af skruer og fastgøringsanordninger i overensstemmelse med disse instruktioner, kan medføre elektrisk fare.

Brug Emhætten er udviklet til brug i den filtrerende udgave med intern recirkulation. Røg og damp fra madlavningen suges ind i emhætten, hvor de filtreres og renses ved passage gennem fedtfilteret/fedtfiltrene og kulfilteret/kulfiltrene, som emhætten SKAL være udstyret med. Installering Både den elektriske og den mekaniske installering skal udføres af specialuddannede teknikere. Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 60cm ved elektriske kogeplader, og ikke under 70cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader. Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes. Elektrisk tilslutning Netspændingen skal svare til spændingen anført på etiketten med karakteristika anbragt på indersiden af emhætten. Emhætten er beregnet til direkte tilslutning til elnettet, og derfor skal der anvendes en godkendt topolet afbryderkontakt, der sørger for fuldstændig afbrydelse fra elnettet under tilstande i overspændingskategori III i overensstemmelse med installeringsreglerne. PAS PÅ! Komponent B (fastgøringsbeslag til loftet - Fig.

1) er udstyret med en leder (gul-grøn) der skal tilsluttes

jordforbindelsen i hjemmets elanlæg. Fig. 4 Pas på! Udskiftning af forbindelsesledningen må kun udføres af den autoriserede tekniske service. Montering Denne type emhætte skal monteres i loftet. Produkt med meget stor vægt, flytning og montering af emhætten skal foretages af mindst to eller flere personer. Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt. Funktion Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter før påbegyndelse af madlavning, og at udsugningen efterlades tændt i yderligere cirka 15 minutter efter afslutning af madlavningen. Bemærk: hvis emhætten ikke fungerer, skal man undersøge, at ON/OFF knappen på emhætten er stillet på ON.

Fjernbetjening NB! Nogle funktioner på denne fjernbetjening kan kun aktiveres med visse emhætte- modeller. Tilslutning af fjernbetjening: Tryk længe på T2 + T5 i det første minut, efter at emhætten er tændt. Tilslutningen af fjernbetjeningen vil vise sig på emhætten. Beskrivelse af fjernbetjeningens funktioner T1. OFF tast T2. ON/OFF tast og regulering af den dæmpede belysning T3. Kontroltast til aktivering af sugekapacitet (hastighed): T4. ON/OFF tast til lys over kogepalden T5 ON/OFF tast til udskudt slukning af emhætten T6. ON/OFF sensor T7. Reset tast til kontrollampe for tilstoppet filter L3. LED kontrollampe for funktion af fjernbjeningen NB: Berør tasterne let for at vælge de disponible funktioner. T1. OFF tast Tryk for at slukke for emhætten T2. ON/OFF tast og regulering af den dæmpede belysning Tryk kort på tasten for at tænde og slukke for den dæmpede belysning Tryk længere for regulering af intensiteten. NB: Dæmpet lys findes kun på visse modeller. T3. Kontroltast til aktivering af sugekapacitet (hastighed). Berør tasten let og før fingeren med og mod uret for at skrue op eller ned for sugekapaciteten. Tasten er opdelt i diverse sektorer. Den ønskede hastighed kan vælges ved at trykke direkte på den tilsvarende sektor. Det gøres som følger: T3a: Hastighed 1 (svagt sug) T3b: Hastighed 2 (mellem sug) T3c: Hastighed 3 (kraftigt sug) T3d: Hastighed 4 (intensivt sug) T4. ON/OFF tast til lys over kogepalden Tryk for at tænde eller slukke lyset over kogepladen. T5. ON/OFF tast til udskudt slukning af emhætten LED L2 på emhætten blinker i samme farve som LED L1 lyset. Tryk for udskudt slukning af emhætten alt efter den aktuelle sugekapacitet (hastighed): Hastighed 1 (svagt sug) 20 min. Hastighed 2 (mellem sug): 15 min. Hastighed 3 (kraftigt sug): 10 min. T6. ON/OFF sensor Tryk længere for at tænde og slukke sensoren, der regulerer den automatiske sugekapacitet. NB: Sensoren findes kun på visse modeller. T7. Reset tast til kontrollampe for tilstoppet filter Når emhætten er slukket, trykkes der på T7, og LED L1 stopper med at signalere, at filteret er tilstoppet.

Vedligeholdelse Vedligeholdelse af fjernbetjeningen Obs! Inden der udføres nogen form for rengøring eller vedligeholdelse skal emhætten afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder. Rengøring af fjernbetjeningen: Rengør fjernbetjeningen med en blød klud vædet med en opløsning af mild sæbe uden slibemidler. Rengøring Udskiftning af batterierne:

• Åbn batterihylsteret.
• Udskift de brugte batterier med 3 nye af 1,5 V type AAA. Når batterierne indsættes, så vær opmærksom på polariteten!
• Luk batterirummet igen. Emhætten skal rengøres jævnligt både på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form. Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT! Pas på: Manglende overholdelse af vejledningen til rengøring af apparatet og udskiftning af filtrene medfører brandfare. Der henstilles således til, at instruktionerne følges. Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren, brande forårsaget af utilstrækkelig vedligeholdelse af apparatet eller manglende overholdelse af ovenstående instruktioner. Fedtfilter Fig. 13 Tilbageholder de fedtpartikler, der dannes under tilberedning af mad. Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram. Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber. Bortskaffelse af batterier Batterierne skal bortskaffes i overensstemmelse med gældende nationale lovgivning. Brugte batterier må smides ud sammen med almindeligt husaffald. Batterierne skal bortskaffes på en sikker måde. Ret henvendelse til de kompetente myndigheder affaldssortering for yderligere oplysninger miljøbeskyttelse, genbrug og bortskaffelse af batterier. Kulfilter (kun den filtrerende udgave) den ikke Fig. 13 Filteret opfanger lugt fra madlavning. Kulfilteret kan vaskes hver to måneder i varmt vand og egnet vaskemiddel, eller i opvaskemaskine ved 65°C (vask i opvaskemaskinen skal ske med en fuld cyklus uden andre køkkengenstande. Fjern det overskydende vand uden at ødelægge filteret; læg derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det helt. Udskift den lille madras hver 3. år, og når kluden er beskadiget. for

Udskiftning af lyspærerne Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
