РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SEASHELL IX/F/80 ELICA

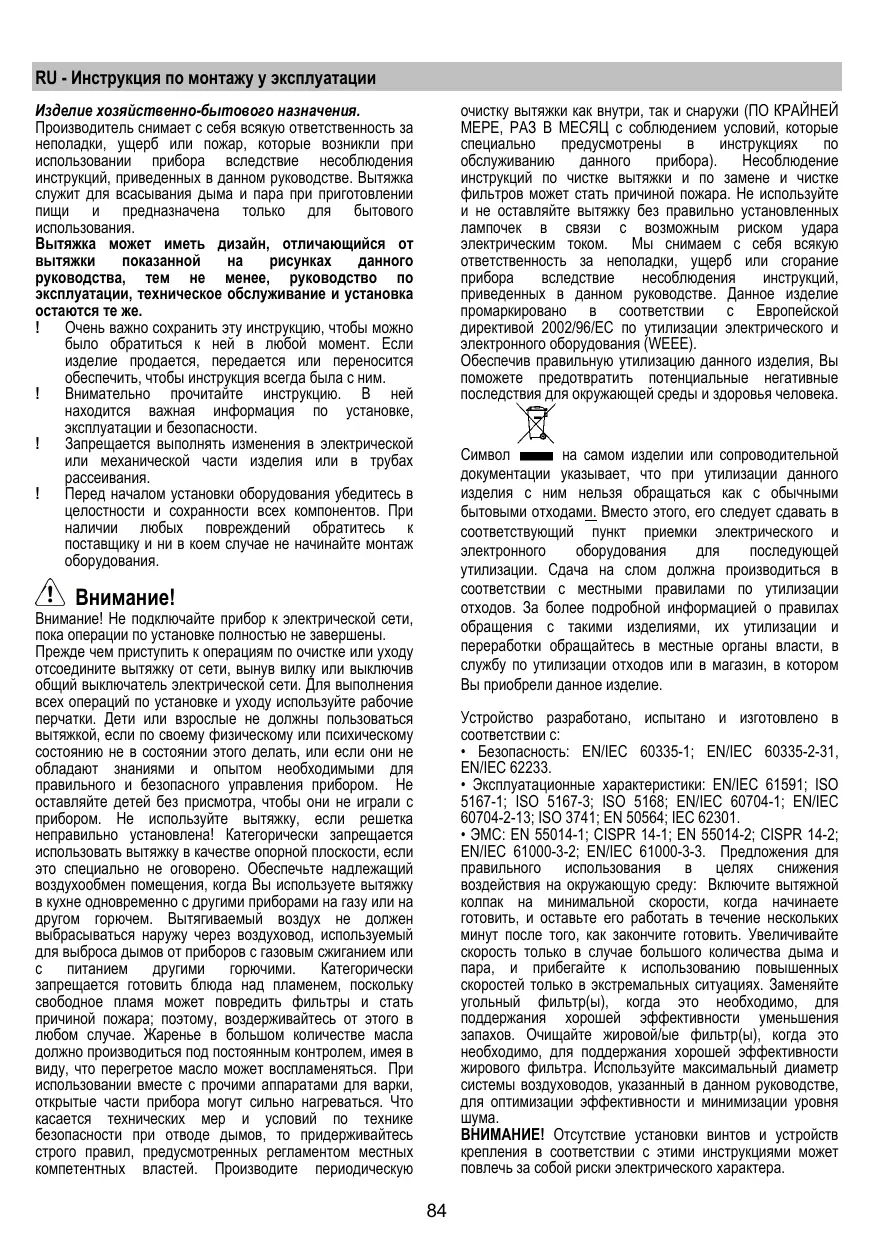

RU - Инструкция по монтажу у эксплуатации очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые предусмотрены инструкциях обслуживанию

Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание

несоблюдения инструкций, приведенных в данном руководстве. Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека. Изделие хозяйственно-бытового назначения. Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования. Вытяжка может иметь дизайн, отличающийся от

руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же. Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним. Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности. Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания. Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.

на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором. Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено. Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими. Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. При использовании вместе с прочими аппаратами для варки, открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня ВНИМАНИЕ! Отсутствие установки винтов и устройств крепления в соответствии с этими инструкциями может повлечь за собой риски электрического характера.

Пользование Вытяжка сконструирована для работы в режиме рециркуляции воздуха. Кухонные дымы и пары, вытягиваемые внутрь прибора, подвергаются фильтрации и очистке через фильтр/ы задержки жира и угольный/ые фильтр/ы, которыми ДОЛЖНА быть снабжена вытяжка.

Установка как механической, так и электрической части должна выполняться специализированным персоналом. Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на кухонной плите должно быть не менее 60cm – для электрических плит, и не менее 70cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено большее расстояние, то учтите это. Электрическое соединение Напряжение сети должно соответствовать значению,

технических размещенной внутри прибора. Изделие сконструировано для прямого подсоединения к сети питания, для чего необходимо применять надлежащий двухполюсный выключатель, который обеспечил бы полное прерывание питания при возникновении условий перенапржения 3-ей категории, в соответствии с правилами по установке. ВНИМАНИЕ! Деталь В (кронштейн для крепления к потолку - Рис. 1) снабжена проводником (желтозеленым), подсоединяемым к контуру заземления всей домашней электрической установки. Рис. 4 Внимание! Операция по замене провода внутренних соединений должна производиться уполномоченным персонадом службы технического обслуживания.

Этот тип вытяжки должен крепиться к потолку. Устройство отличается большим весом; для его переноски и установки требуется не менее двух Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора. Функционирование Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса. Примечание: если вытяжка не работает, проверить чтобы кнопка ON/OFF находилась в положении ON

Дистанционный пульт Внимание! Некоторые функции этого пульта управления активны только с отдельными моделями вытяжных зонтов. Адресация дистанционного управления: Держать нажатой T2 + T5 в течении первой минуты питания вытяжки. Успешное завершение адресации будет показано на вытяжке. Описание функций пульта дистанционного управления T1. Кнопка ВЫКЛ T2. Кнопка ВКЛ/ВЫКЛ и настройка интенсивности мягкого освещения. T3. Кнопка контроля скорости (мощности) всасывания: T4. Кнопка ВКЛ/ВЫКЛ освещения варочной поверхности T5. Кнопка ВКЛ/ВЫКЛ выключения вытяжки с задержкой T6. Кнопка ВКЛ/ВЫКЛ датчика. T7. Кнопка броса сигнала насыщения фильтров. L3. Индикаторный светодиод работы дистанционного управления Примечание. Слегка касаться кнопок для выбора доступных функций. T1. Кнопка ВЫКЛ Нажать, чтобы выключить вытяжку T2. Кнопка ВКЛ/ВЫКЛ и настройка интенсивности мягкого освещения. Быстро нажать, чтобы включить или выключить мягкий свет Держать нажатой дольше, чтобы регулировать интенсивность Примечание. Мягкое освещение доступно только на некоторых T3. Кнопка контроля скорости (мощности) всасывания Коснуться кнопки с любой позиции, выполняя вращательное движение по часовой или против часовой стрелки, чтобы увеличить или уменьшить скорость всасывания. Кнопка разделена на несколько секций, можно выбрать требуемую скорость, нажимая непосредственно в секции, следующим образом: T3a: Скорость 1 (низкое всасывание) T3b: Скорость 2 (среднее всасывание) T3c: Скорость 3 (высокое всасывание) T3d: Скорость 4 (интенсивное всасывание) T4. Кнопка ВКЛ/ВЫКЛ освещения варочной поверхности Нажать чтобы включить или выключить лампочку для освящения варочной поверхности. T5. Кнопка ВКЛ/ВЫКЛ выключения вытяжки с задержкой. Мигает светодиод L2 на вытяжке, такого же цвета, как и светодиод L1. Нажать, чтобы запрограммировать выключение с задержкой, в зависимости от скорости (мощности) всасывания, подключенной в настоящий момент: Скорость 1 (низкое всасывание): 20 минут Скорость 2 (среднее всасывание): 15 минут Скорость 3 (высокое всасывание): 10 минут T6. Кнопка ВКЛ/ВЫКЛ датчика. Держать долго нажатой чтобы подключить/отключить режим с датчиком, предусматривающий ручное управление всасывание. Примечание. Датчик установлен только на некоторых моделях. T7. Кнопка броса сигнала насыщения фильтров. Когда вытяжка выключена, нажать T7, светодиод L1 перестаёт указывать насыщение.

Уход за дистанционным управлением Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения. Очистка блока дистанционного управления: Очистите блок дистанционного управления мягкой тряпкой с помощью нейтрального моющего средства, лешенного абразивных веществ.

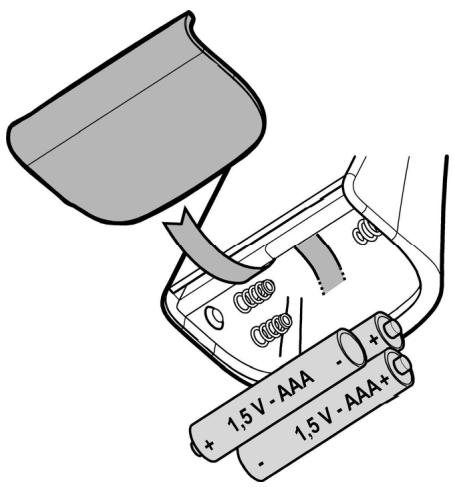

• Открыть отсек батарейки.
• Заменить разряженные батарейки на 3 новые п 1,5 Вольт типа AAA. При установки новой батарейки соблюдать полярность, указанную в отсеке батареек!
• Закройте полость под батарею. Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную

нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Внимание: Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений. Фильтры задержки жира Рис. 13 Удерживает частицы жира, исходящие от плиты. Фильтр следует чистить ежемесячно неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Утилизация батарей Утилизация батарей должна осуществляться в соответствии со всеми правилами и местными законами. При этом способ утилизации должен быть надежен. Для большей информации относительно вопросов защиты среды, сдачи и утилизации батарей обращайтесь в компетентные службы по дифференцированной приемке

Угольный фильтр (только в режиме рециркуляции) Рис. 13 Удаляет неприятные запахи кухни. Угольный фильтр можно мыть раз в два месяца в тёплой воде, используя соответствующие моющие средства, или в посудомоечной машине при 65°C (при мытье в посудомоечной машине выполнить полный цикл мытья без кухонных приборов внутри). Слить лишнюю воду, не повреждая фильтр, после чего поставить его в духовку на 10 минут при 100°C для окончательной просушки. Заменять подушку через каждые три года и каждый раз, когда она оказывается повреждённой. Замена ламп Для замены светодиодов обращаться в службу технического обслуживания.
