ПОСІБНИК КОРИСТУВАЧА SEASHELL IX/F/80 ELICA

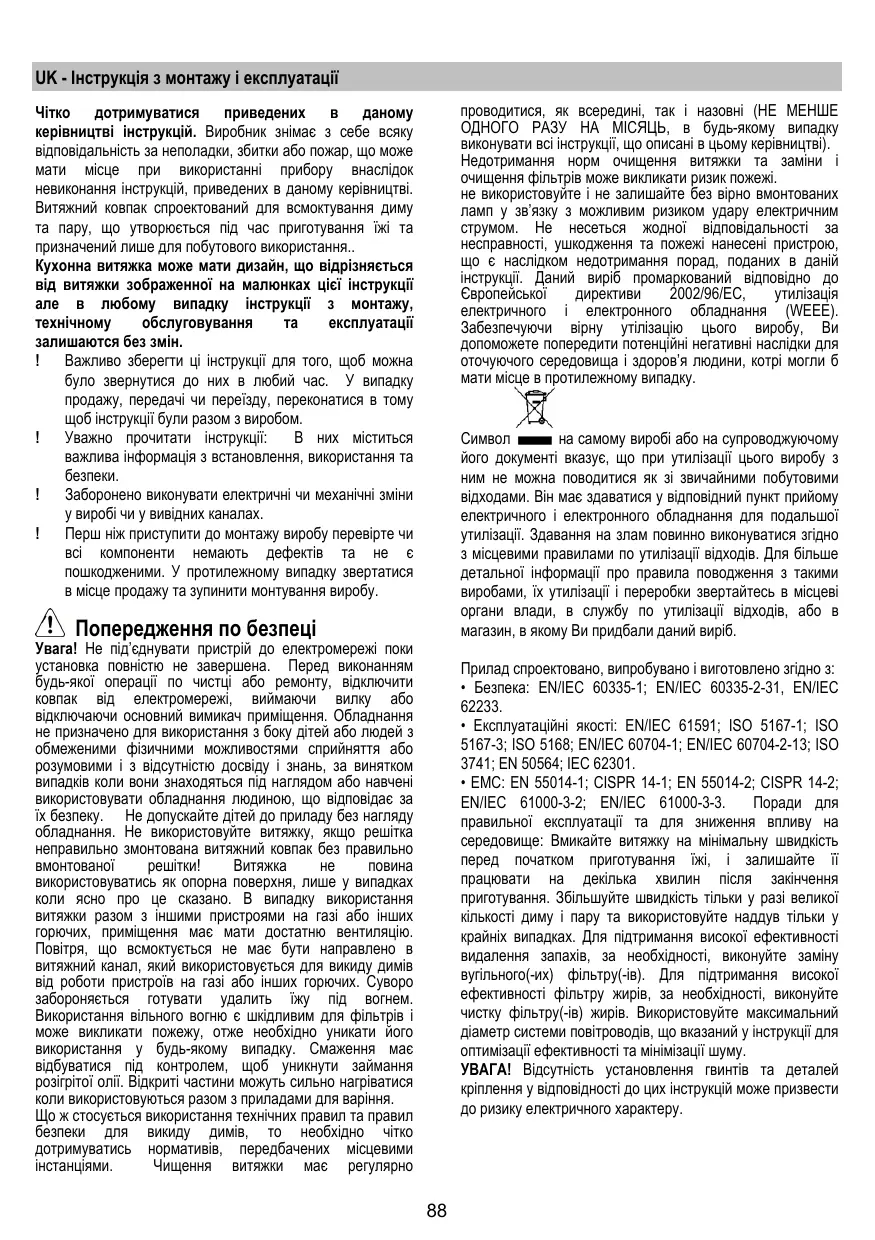

UK - Інструкція з монтажу і експлуатації проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві). Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі. не використовуйте і не залишайте без вірно вмонтованих ламп у зв’язку з можливим ризиком удару електричним струмом. Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції. Даний виріб промаркований відповідно до Європейської 2002/96/EC, електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку. Чітко дотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, обслуговування експлуатації залишаются без змін. Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом. Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та

Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. Перш ніж приступити до монтажу виробу перевірте чи всі компоненти немають дефектів та не є пошкодженими. У протилежному випадку звертатися в місце продажу та зупинити монтування виробу.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Попередження по безпеці Увага! Не під’єднувати пристрій до електромережі поки установка повністю не завершена. Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку. Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої

використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано. В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих. Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку. Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії. Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння. Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями. Чищення витяжки має регулярно Прилад спроектовано, випробувано і виготовлено згідно з:

• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму. УВАГА! Відсутність установлення гвинтів та деталей кріплення у відповідності до цих інструкцій може призвести до ризику електричного характеру.

Використання Ковпак сконструйований для роботи в режимі рециркуляції Кухонні дими і пар, що втягуються всередину прибору, підлягають фільтрації і очистки через фільтр/и затримки жиру і вугольний/і фільтр/и, котрі ПОВИННІ бути додані до

Установка як механічної, так і електричної частини повинна виконуватися спеціалізованим персоналом. Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 60cm, у випадку електричних плит, та 70cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжного ковпака. Виріб сконструйований для прямого під’єднання в електромережу, для цього слід вмонтувати за нормами дво-полюсний перемикач, який забезпечить повне відключення мережі в умовах категорії перенапруження III, в повній відповідності з правилами установки. УВАГА! Деталь В (кронштейн для кріплення до стелі Мал. 1) оснащена провідником (жовто-зеленим), під’єднаним до контуру заземлення всієї домашньої електричної системи. Мал. 4 Увага! Операція по заміні проводу внутрішніх з’єднань повинна виконуватися уповноваженим персоналом служби технічного обслуговування.

Цей тип витяжного ковпака повинен кріпитися до стелі. Виріб має значну вагу, тому пересування та встановлення витяжки повинно виконуватися щонайменше двома чи більше особами. В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки. Функціонування Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі. Примітка: якщо витяжка не працює, перевірити щоб кнопка ON / OFF знаходилася в положенні ON.

Пульт дистанційного керування Увага! Деякі функції цього пульта управління діють лише на певних моделях витяжки. Сполучення пульту дистанційного керування Натисніть і утримуйте T2 + T5 протягом першої хвилини живлення витяжки. Успішне сполучення буде відображено на витяжці. Опис функцій пульту дистанційного керування T1. Кнопка OFF (ВИМКН.) T2. Кнопка ON/OFF (ВВІМКН/ВИМКН) і регулювання інтенсивності м'якого світла T3. Кнопка керування швидкістю (потужністю) всмоктування: T4. Кнопка ON/OFF (ВВІМКН/ВИМКН) світло варильної поверхні T5. Кнопка ON/OFF (ВВІМКН/ВИМКН) затримки вимкнення витяжки T6. Кнопка ON/OFF (ВВІМКН/ВИМКН) датчика. T7. Кнопка скидання сигналізації насиченості фільтрів. L3. Світлодіодна лампа роботи пульту Примітка: торкайтеся кнопок, легко натискаючи, для вибору доступних T1. Кнопка OFF (ВИМКН.) Натисніть щоб вимкнути витяжку T2. Кнопка ON/OFF (ВВІМКН/ВИМКН) і регулювання інтенсивності м'якого Коротко натисніть щоб ввімкнути або вимкнути м'яке світло Натисніть довше щоб відрегулювати інтенсивність світла. Примітка: Підсвічування м'яким світлом доступне лише в певних T3. Кнопка керування швидкістю (потужністю) всмоктування Доторкніться до кнопки, починаючи з будь-якого положення, і виконайте обертальний рух за або проти часової стрілки, щоб збільшити або зменшити швидкість всмоктування. Кнопка розділена на декілька секторів, можна обрати бажану швидкість, натискаючи прямо у відповідний сектор, наступним чином: T3a: Швидкість 1 (слабке всмоктування) T3b: Швидкість 2 (середнє всмоктування) T3c: Швидкість 3 (сильне всмоктування) T3d: Швидкість 4 (інтенсивне всмоктування) T4. Кнопка ON/OFF (ВВІМКН/ВИМКН) світло варильної поверхні Натисніть щоб ввімкнути або вимкнути світло підсвічування варильної поверхні. T5. Кнопка ON/OFF (ВВІМКН/ВИМКН) затримки вимкнення витяжки. Світлодіод L2 на витяжці блимає таким же кольором, що й світлодіод L1. Натисніть щоб запрограмувати затримку вимкнення витяжки на основі швидкості (потужності) всмоктування, що діє у той момент: Швидкість 1 (слабке всмоктування): 20 хвилин Швидкість 2 (середнє всмоктування): 15 хвилин Швидкість 3 (сильне всмоктування): 10 хвилин T6. Кнопка ON/OFF (ВВІМКН/ВИМКН) датчика. Натисніть і утримуйте щоб активувати/дезактивувати режим із датчиком, який передбачає автоматичне керування всмоктування. Примітка: Датчик доступний лише в певних моделях. T7. Кнопка скидання сигналізації насиченості фільтрів. На вимкненій витяжці натисніть T7, світлодіод L1 перестане сигналізувати про насиченість.

Обслуговування дистанційного управління

Чистка дистанційного управління: Почистити дистанційне управління за допомогою вологої мякої салфетки і миючого рідкого нейтрального засобу без абразивних речовин Увага! Перед будь-якою операцією чистки чи обслуговування, від’єднайте

електромережі, витягуючи вилку або відключаючи головний вимикач житла.

• Відкрийте відсік батарейок.
• Замініть виснажені батарейки 3-ма новими на 1,5 В, типу AAA.

дотримуйтесь полярності, що вказана у відсіку батарейок!

• Закрити порожнину батареї. Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте

нейтральним рідким миючим засобом. Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень. Фільтр затримки жирів Мал. 13 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не Викинення на сміття відпрацьованих батарей Викинення на сміття відпрацьованих батарей повинно виконуватися згідно всіх національних нормативів і законів. Не викидати відпрацьовані батареї разом зі звичайними відходами. Батареї мають бути надійно здані у відходи. Для більш детальної інформації щодо аспектів захисту навколишнього середовища, повторного використання і викинення батарей звертатись до уповноважених по вилученню спеціальних відходів установ. Вугільний фільтр (тільки в режимі рециркуляції) Мал. 13 Вбирає неприємні запахи кухні. Вугільний фільтр можна мити раз на два місяці у теплій воді відповідними миючими засобами, або ж в посудомийній машині при 65°С (у випадку миття в посудомийній машині здійснити повний цикл миття без кухонного начиння всередині). Злити надлишкову воду без пошкодження фільтру, після чого знову поставити його у духовку на 10 хв. при 100° для повного осушування. Подушку міняти раз на три роки, або ж кожного разу, коли тканина виявляється пошкодженою. Заміна Ламп Щодо їх заміни звертайтеся до служби технічного обслуговування.
